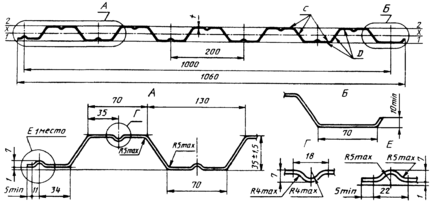

Рисунок Б1 - Профилированный лист типа Н высотой 60 мм

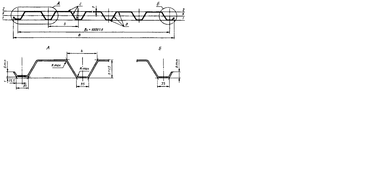

Рисунок Б2- Профилированный лист типа НС высотой 35 мм

Рисунок Б3 - Профилированный лист типа С высотой 21 мм

Рисунок Б4 - Профилированный лист типа С высотой 10 мм

Приложение В. Технологический процесс изготовления профилированных листов на профилегибочном стане

Таблица Б1 Технологический процесс изготовления профилированных листов на профилегибочном стане

Технические требования

1. Профилированные листы должны соответствовать требованиям настоящих технических условий, комплекту рабочих чертежей, технологическому регламенту.

2. По назначению профилированные листы изготавливаются для стеновых ограждений - тип С .

1.3 Профилированные листы должны изготавливаться из тонколистового оцинкованного проката по ГОСТ 14918, предназначенного для холодного профилирования, с уменьшенной разнотолщинностью, первого класса покрытия.

1.4 Профилированные листы с лакокрасочным покрытием должны изготавливаться из проката с защитно-декоративным лакокрасочным покрытием для строительных конструкций по ГОСТ 30246.

1.5 По наличию защитно-декоративного лакокрасочного покрытия листы подразделяются:

- на листы без лакокрасочного покрытия (без обозначения)

-на листы с лакокрасочным покрытием по ГОСТ 30246 (указывается лакокрасочное покрытие).

1.6 Профилированные листы обозначаются в соответствии со следующей схемой:

1 - тип профилированного листа

2 - размеры профилированного листа в миллиметрах

3 - материал исходной заготовки

4 - обозначение лакокрасочного покрытия

5 - обозначение настоящих тех. условий

Примеры условных обозначений:

С10 - 1125 - 0,5 - ТУ-1120-004-54583848-2007;

Профилированный лист для стеновых ограждений высотой 10 мм, шириной 1125 мм, толщиной 0,5 мм, без лакокрасочного покрытия, изготовлен из оцинкованного проката.

С60 - 902 - 0,5 - ЛКОЦП -RAL 7004-ТУ-1120-004-54583848-2007.

Профилированный лист для стеновых ограждений высотой гофры 60 мм, шириной 902 мм, толщиной 0,5 мм, с лакокрасочным покрытием цвета RAL 7004, изготовлен из оцинкованного проката.

1. Основные параметры и размеры

   1. Размеры, форма сечений, справочные величины профилей должны соответствовать указанным на чертежах 1 - 4 приложений Б, В и таблицы №1

Таблица №1 Размеры, форма сечений, справочные величины профилей

1. Предельные отклонения размеров всех типов профилированных листов не должны превышать:

при высоте от 10 до 20 мм - ±1,0 мм;

при высоте свыше 20 до 60 мм - ±1,5 мм;

по ширине - ±8,0 мм;

по длине - +10,0 мм; - 3 мм.

Примечание

а) По согласованию изготовителя с потребителем отклонения по длине вышеуказанного предела браковочным признаком не являются.

б) Размеры шага, ширины, радиусов кривизны и глубины гофров, высоты ступенек на готовых профилях не контролируются.

1. Разность ширины крайних узких полок гофров профилированных листов должна быть не менее 2 мм.

2. Профилированные листы по длине должны изготавливаться кратными (300 мм) мерной длины от 3 до 12 м. По согласованию изготовителя и потребителя допускается изготавливать листы любой мерной длины.

3. Серповидность профилированных листов не должна превышать 1 мм на 1 м длины. Общая серповидность не должна превышать произведения допускаемой серповидности на 1 м на длину листа в метрах.

4. Волнистость на плоских участках профилированных листов не должна превышать 1,5 мм, а на отгибах крайних полок - 3 мм.

5. Косина резов профилированных листов не должна выводить длину листов за номинальный размер и предельное отклонение по длине.

6. На кромках и торцах профилей не должно быть зазубрин, расслоений, рваной и затянутой кромки.

7. На кромках и торцах допускаются вмятины и забоины, не выводящие размеры профилированных листов за предельные.

1. Требования к защитным покрытиям

1. Качество цинкового покрытия профилированных листов должно соответствовать ГОСТ 14918. На поверхности допускаются незначительные повреждения цинкового покрытия в местах изгиба в виде микротрещин и потертости не нарушающие сплошности покрытия.

2. Качество лакокрасочного покрытия профилированных листов должно удовлетворять требованиям ГОСТ 30246. На поверхности лакокрасочного покрытий допускаются потертости, риски, следы формообразующих валков, не нарушающих сплошности покрытия.

1. Комплектность

1. В комплект поставки должны входить:

• профилированные листы одного типоразмера, материала исходной заготовки, вида лакокрасочного покрытия

• документ на отгружаемую продукцию.

1. Маркировка

1. Маркировка профилированных листов - по ГОСТ 7566.

2. Маркировку наносят на ярлык, который крепят к пакету.

Маркировка должна содержать:

• наименование или товарный знак предприятия изготовителя;

• условное обозначение профилированного листа;

• длину и количество профилированных листов в пакете;

• теоретическую массу пакета;

• номер партии;

• клеймо технического контроля предприятия-изготовителя.

1.11 Упаковка

1. Профилированные листы должны поставляться пакетами с учетом требований ГОСТ 7566.

2. Пачки упаковываются с помощью металлических или полипропиленовых лент, расстояние между лентами не должно превышать 2-х метров. По углам пачки в местах контакта лент с профилированным стальным настилом закладываются прокладки.

3. Профилированные листы в пакеты длиной до 6м включительно должны быть обвязаны не менее чем в двух местах.

4. Упаковка должна обеспечивать сохранность профилированных листов и защитного покрытия от механических повреждений, а также от смещения листов в пакете относительно друг друга.

2 Требования безопасности

2.1 Применяемость изделий в строительных конструкциях, с повышенными (специальными) требованиями к пожарной безопасности, агрессивности среды и другими, подтверждаются заключением соответствующих органов в установленном порядке.

2.2 Требования безопасности, охраны окружающей среды и порядок их контроля устанавливается в комплекте документации на изделия с применением данных профилей, строительными нормами и правилами, санитарными правилами и нормами и другими требованиями действующей нормативно-технической документации.
