Сегодня фирма Siemens предлагает две группы УЧПУ:

• семейство SINUMERIK 802C, 802S, 802D, которое ориентировано на применение в простых токарных и фрезерных станках (эти системы ЧПУ ограничены по количеству осей и имеют оптимальные функциональные возможности, соответствующие их назначению);

• семейство SINUMERIK 810D, 840D (SINUMERIK 810D – для станков с небольшими рабочими усилиями, SINUMERIK 840D – наиболее распространенное базовое модульное ЧПУ для широкого круга станков и технологических задач);

ЧПУ SINUMERIK 810D, 840D представляют собой интегрированные мультипроцессорные системы, в которых нельзя выделить ЧПУ и приводы в самостоятельные устройства. Пульт оператора состоит из следующих частей:

• MМС-процессора (Human Machine Communication), который представляет собой персональный компьютер ММС100.2 (Intel 486, MS-DOS) или ММС103 (Intel Pentium, Windows 95);

• дисплея, который может быть цветным или монохромным (10,4" TFT плоский экран).

Кроме того, пульт может быть оснащен полноразмерной клавиатурой, дисководом, адаптером подключения к сети Ethernet. Весь интерфейс полностью русифицирован. На ММС-процессоры можно установить дополнительное программное обеспечение. Это позволяет произвести объединение рабочих мест проектировщика (конструктора-технолога) и станочника-оператора.

Имеющиеся сегодня возможности позволяют говорить о действительном программировании, а не о кодировании перемещений, как это было раньше. Базовый набор технологических функций ЧПУ позволяет использовать его с широкой гаммой станков (токарные, фрезерные, шлифовальные и т.п. станки и обрабатывающие центры). Целый ряд высокоуровневых функций обеспечивает такие возможности как:

• функции позволяющие создавать плавные непрерывные кривые (в системе возможно использование трех видов сплайнов и кривых, заданных с помощью полиномов третьего порядка);

• изменение величины подачи по заданному закону в пределах одного кадра;

• автоматическое предотвращение зарезов;

• преобразование рабочей системы координат в пространстве;

• ориентация инструмента относительно плоскости обработки (при наличии на станке поворотной инструментальной головы при условии 2,5D-обработки значительно упрощается обработка наклонных поверхностей);

• ориентация инструмента относительно криволинейных поверхностей;

• задание запрещенных для перемещения зон на станке;

• создание программных конструкций, аналогичных языкам высокого уровня;

• вызов внешних подпрограмм при возникновении аварийных ситуаций (в случае возникновения нештатных ситуаций, например, при поломке инструмента, автоматически может быть вызвана специальная подпрограмма, внутри которой организуются все необходимые действия по устранению ситуации).

Язык программирования для ЧПУ содержит много элементов из языков программирования высокого уровня (больше всего он напоминает Паскаль). Программист может создавать переменные различных типов, использовать команды условных и безусловных переходов, арифметические и логические операции, циклы, выполняемые по условиям (WHILE – ENDWHILE; REPEAT – UNTIL; FOR – ENDFOR). Система предоставляет доступ к внутренним переменным (например, к текущей памяти положения, к значениям остатков пути внутри кадра и т.д.).

Имея эти возможности, можно создавать программы, построенные по принципу групповой технологии, для ввода новой детали необходимо просто заполнить таблицу внутри программы [12]. Это существенно облегчает работу оператора (простой запуск с промежуточного инструмента или технологического перехода).

Модуль визуализации слишком сложен для самостоятельного создания поэтому целесообразно воспользоваться стандартными средствами какой-нибудь CAD-системы. Самой удобной для этих целей является система Designer Modeling компании CoCreate. Отличительной особенностью данной системы является развитый набор функций для автоматизации процесса разработки моделей с использованием внешних макро команд, записанных во внешний файл.

В качестве языка макро команд система Designer Modeling использует язык LISP.

Лисп (LISP, от английского Processing language – "обработка списков") – семейство языков программирования, программы и данные в которых представляются системами линейных списков символов. Лисп является вторым в истории (после Фортрана) высокоуровневым языком программирования, который используется по сей день. Создатель Лиспа Джон Маккарти занимался исследованиями в области искусственного интеллекта и созданный им язык по сию пору является одним из основных средств моделирования различных аспектов искусственного интеллекта [23].

Традиционный Лисп имеет динамическую систему типов. Язык является функциональным, но многие поздние версии обладают также чертами императивности, к тому же, имея полноценные средства символьной обработки, становится возможным реализовать объектную ориентированность, примером такой реализации является платформа CLOS.

Язык Лисп, наряду с языком Ada, прошел процесс фундаментальной стандартизации для использования в военном деле и промышленности, в результате чего появился стандарт Common Lisp. Его реализации существуют для большинства платформ.

Одной из базовых идей языка Lisp является представление каждого символа как узла многокоординатной символьной сети; при этом координаты, свойства, уровни сети записаны в так называемых слотах символа.

Основной механизм Лиспа – инкапсулированная в список определяющая голова списка и подключённый к ней хвост списка, который рекурсивно также может быть списком. Лисп-машина способна воспринимать каждый поступающий на неё список на самом абстрактном уровне, например как мета-Лисп-машину, модифицирующую воспринимающую машину. В такой динамичной, высокоабстрактной среде можно реализовать как строго-научные системы, так и неисчислимое множество программистских трюков и генераторов всевозможных машин.

Любая программа на Лиспе состоит из последовательности выражений (форм). Результат работы программы состоит в вычислении этих выражений. Все выражения записываются в виде списков – одной из основных структур Лиспа, поэтому они могут легко быть созданы посредством самого языка. Это позволяет создавать программы, изменяющие другие программы или макросы, позволяющие существенно расширить возможности языка.

Внешне исходный код программы на Лиспе отличается обилием круглых скобок; редактирование программ значительно упрощается использованием текстового редактора, поддерживающего автоматическое выравнивание кода, подсветку соответствующих пар скобок и такие специальные команды, как "закрыть все открытые скобки", "перейти через список вправо" и т. д.

Символьная природа языка (то есть отсутствие в символьном пространстве традиционной метрической геометрии расстояний, последовательностей и т.д.) позволяет легко и продуктивно распараллеливать Лисп-процессы. Что нашло использование в сверхмощных телекоммуникационных, сетевых Лисп-системах.

Первые области применения Лиспа были связаны с символьной обработкой данных и процессами принятия решений.

Наиболее популярный сегодня диалект Коммон Лисп является универсальным языком программирования. Он широко используется в самых разных проектах: интернет-серверы и службы, серверы приложений и клиенты, взаимодействующие с реляционными и объектными базами данных, научные расчёты и игровые программы.

Одно из направлений использования языка Lisp – его использование в качестве скриптового языка, автоматизирующего работу в ряде прикладных программ.

Сферы применения Лиспа многообразны: наука и промышленность, образование и медицина, от декодирования генома человека до системы проектирования авиалайнеров.

2. 3. Технологическая реализация системы подготовки обработки детали станка с ЧПУ

   2. 3.1 Описание кодов программного модуля

Любой проект в Delphi состоит из нескольких частей (набора файлов, каждый из которых отвечает за конкретную часть проекта). Это файлы, содержащие тексты кода, динамические библиотеки, файлы ресурсов и файл проекта, который содержит команды для объединения всех частей в единое целое. Все файлы создаются неявным образом, т.е. программист не должен задумываться, какие файлы ему надо создать.

При запуске Delphi автоматически создается новый проект, содержащий одну пустую форму (окно Windows, готовое для запуска, со стандартным набором функций) со всеми сопутствующими файлами. Это окно уже имеет функции закрытия, расширения до полного окна и сворачивания (рисунок 7).

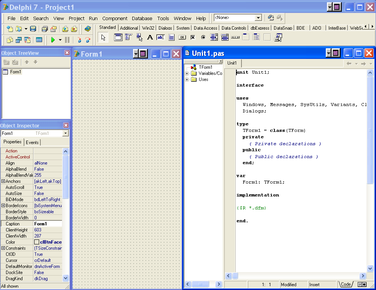

Рисунок 7- Новый проект Delphi

В простейшем случае проект состоит из файла описания проекта, файла главного модуля, файла ресурсов, файла описания формы, файла модуля формы, в котором находятся основной код приложения, в том числе функции обработки событий на компонентах формы, файл конфигурации.

Начинается главный модуль словом "program", за которым следует имя программы, совпадающее с именем проекта. Имя проекта задается в момент сохранения проекта, и оно определяет имя создаваемого компилятором исполняемого файла программы. Далее за словом "uses" следуют имена используемых модулей: библиотечного модуля "Forms" и модуля формы "vrunl.pas" [13].

Строка "{$R *.RES}" — это директива компилятору подключить файл ресурсов. Файл ресурсов содержит ресурсы приложения: пиктограммы, курсоры, битовые образы и др. Звездочка показывает, что имя файла ресурсов такое же, как и у файла проекта, но с расширением "res".

Файл ресурсов не является текстовым файлом, поэтому просмотреть его с помощью редактора текста нельзя. Для работы с файлами ресурсов используют специальные программы (например "Resource Workshop").

Помимо главного модуля, каждая программа включает в себя еще как минимум один модуль формы, который содержит описание стартовой формы приложения и поддерживающих ее работу процедур [14].

Для разрабатываемого программного модуля необходимо создать 17 форм. При запуске программного модуля на экране будут отображаться только два из них, остальные будут вызываться при необходимости.

Основным окном проекта будет первое, появившееся при создании проекта, остальные окна будут присоединенными к проекту. Присоединение новых форм к проекту происходит по средствам команды "ShowMessage". По средствам этой же команды происходит и вывод любых нестандартных диалоговый окон (стандартные диалоговые окна выводятся с помощью команды "MessageDlg", с рядом настраиваемых параметров, таких как набор кнопок, выводящееся сообщение и маркер).

Технология программирования в Delphi основана на интуитивно понятном принципе. В начале строится интерфейс пользователя, заполнением формы различными стандартными компонентами с помощью мыши. Большинство визуальных параметров компонентов настраивается в "инспекторе объектов" (рисунок 8).

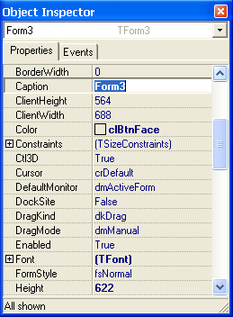

Рисунок 8 - Инспектор объектов

Он состоит из двух вкладок: "properties" и "events". На вкладке "properties" настраиваются такие параметры как заголовок, габариты, положение на форме, наполнение при запуске, видимость и множество других параметров. На вкладке "events" описываются события (результат действий, которые можно произвести над объектом). С помощью событий реализуются почти все обработчики данных.

Модуль состоит из следующих разделов: интерфейса, реализации, инициализации.

Раздел интерфейса (начинается словом "interface") сообщает компилятору, какая часть модуля является доступной для других модулей программы. В этом разделе перечислены (после слова "uses") библиотечные модули, используемые данным модулем. Также здесь находится сформированное Delphi описание формы, которое следует за словом "type".

Раздел реализации открывается словом "implementation" и содержит объявления локальных переменных, процедур и функций, поддерживающих работу формы. Начинается раздел реализации директивой "{$R *.DFM}", указывающей компилятору, что в процессе генерации выполняемого файла надо использовать описание формы. Описание формы находится в файле с расширением "dfm", имя которого совпадает с именем модуля. Файл описания формы генерируется средой Delphi на основе внешнего вида формы. За директивой "{$R *.DFM}" следуют процедуры обработки событий для формы и ее компонентов. Сюда же программист может поместить другие процедуры и функции.

Раздел инициализации позволяет выполнить инициализацию переменных модуля. Инструкции раздела инициализации располагаются после раздела реализации (описания всех процедур и функций) между "begin" и "end". Если раздел инициализации не содержит инструкций, то слово "begin" не указывается.

Для того чтобы в процессе набора текста программы воспользоваться шаблоном кода и вставить его в текст программы, нужно нажать комбинацию клавиш "+" и из появившегося списка выбрать нужный шаблон. Выбрать шаблон можно обычным образом, прокручивая список, или вводом первых букв имени шаблона (имена шаблонов в списке выделены полужирным).

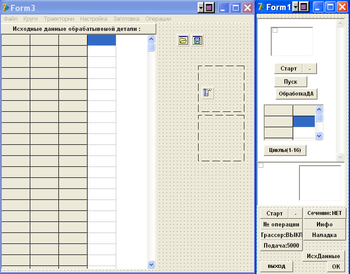

В основном окне будет выводиться вся самая необходимая информация, которая может быть использована при редактировании исходных данных, для получения оптимального результата. В нем будут отображаться все координаты перемещения инструмента, а также в нем будут собраны все обработчики событий, отвечающие за обмен информацией между всеми элементами проекта. Также в этом окне будут располагаться все основные кнопки, отвечающие за создание файлов связи с программным продуктом 3D моделирования. Также есть возможность пошаговой отработки программы системы ЧПУ, которая должна быть представлена в верхней части окна (рисунок 9).
