Анализ производится расчетным и графическим методами.
Коэффициент согласования Кс определяющий загруженность потока, определяется по формуле (18).
(19)
где Tизд - трудоемкость изделия в потоке, сек, Nф - фактическое количество рабочих, ф - такт потока, сек.
Так как Кс =1,00 поток в целом считается согласованным правильно.
Графический анализ производится по графику синхронности, диаграмме синхронности операций и монтажному графику – схеме перемещения полуфабриката.
Монтажный график наглядно выявляет структуру потока, последовательность движения деталей в потоке, наличие кратных операций, порядок запуска деталей в поток, взаимосвязь между операциями.
На основании монтажного графика решается вопрос о возможности и целесообразности разбивки потока на отдельные секции, расставляются внутрипроцессные транспортные средства.

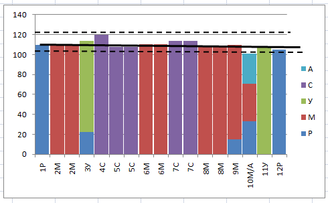

Рисунок 10- График синхронности

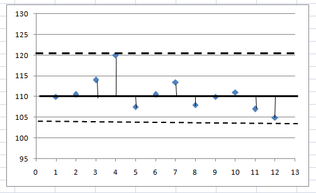

Рисунок 11- Диаграмма синхронности
3.5 Расчет и анализ технико-экономических показателей потока
Окончательный итог организационно-технологического построения швейных потоков подводится расчетом основных технико-экономических показателей (ТЭП), оценивающих процесс организации труда в потоке.
Технико-экономические показатели процесса рассчитываются на основе организационно-технологической схемы потока. Показатели рассчитываются по следующим формулам:
1.Выработка на одного рабочего в смену (производительность труда) характеризует технический уровень потока и рассчитывается по формуле (20):
(20)
где Мсм - выпуск в смену, ед, N р - расчетное количество рабочих, чел.
2. Средний тарифный разряд рассчитывается по формуле(21):
(21)
3. Средний тарифный коэффициент Qср рассчитывается по формуле (22):
(22)
Показатели Qср и rcp характеризуют квалификационную сторону применяемой технологии, но не прогрессивность потока.
4. Стоимость обработки единицы изделия Ризд, руб.:
Pизд =∑Рi , =10,85руб. (23)
где: Рi - сумма расценок по организационным операциям
, (24)
, ( 25)
, (26)
где: Ст дн 1 раз - дневная тарифная ставка 1 разряда; Ст час - часовая тарифная ставка 1 разряда; сумма тарифных коэффициентов (графа 17); Qср - средний тарифный коэффициент; Мсм - выпуск в смену; ПТ - выработка на 1 рабочего в смену.
5.Коэффициент механизации потока К
Км. рассчитывается по формуле (27):
, (27)
где: ∑t м, ∑t с, ∑t п, ∑tа - сумма времени по специальностям, сек; Тизд - трудоемкость изделия, сек.
6.Коэффициент использования оборудования рассчитывается по формуле(28):
, (28)
где:
,
,
,
- сумма времени по неделимым операциям машинных специальностей, сек;;
,
,
,
- сумма времени по организационным операциям машинных специальностей, сек.
Ки.о. – характеризует качество разделения труда по специализации рабочих мест.
7. Съем продукции с 1 м2 производственной площади рассчитывается по формуле(29):
, (29)
где: Мсм - выпуск изделий в смену, ед.; Sпот - площадь потока, м2.
Технико-экономические показатели проектируемого потока представлены в таблице 3.7.
Таблица 3.7 - Технико-экономические показатели проектируемого потока
| № п/п | Технико-экономические показатели | Размерность | Числовое значение |
| 1 | Выпуск в смену, Мсм | ед. | 262 |
| 2 | Трудоемкость изготовления изделия, Тизд | сек | 1873 |
| 3 | Численность рабочих: расчетная, Nр Фактическая,Nф | чел. | 17,1 17 |
| 4 | Выработка на одного рабочего в смену (производительность труда), ПТ | ед. | 15.3 |
| 5 | Средний тарифный разряд, rср | 2.8 | |
| 6 | Средний тарифный коэффициент, Qcр | 1.28 | |
| 7 | Стоимость обработки единицы изделия, Ризд | руб. | 10.85 |
| 8 | Коэффициент загрузки (согласования), Кс | 1,0 | |
| 9 | Коэффициент механизации потока, Км | 0.72 | |
| 10 | Коэффициент использования оборудования, Ки.о. | 0.95 | |
| 11 | Съем продукции с 1 м2 производ. площади, у | ед. | 2.52 |
3.6 Сводная таблица оборудования и рабочих мест
После завершения расчетов ТЭП приводится сводная таблица применяемого в потоке оборудования (табл. 3.7.Сводная таблица оборудования и рабочих мест потока составляется на основании технологической схемы потока.
Таблица3.7-Сводная таблица оборудования потока
| Тип и класс машины | Количество оборудования | Наименование рабочих мест | Количество рабочих мест | |||||
| основное | резервное | запасное | всего | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Ручные | 1 | 18 | Ручное | |||||
| Утюг | 2 | … | … | … | ||||
| 131-121+100 | 8 | 1 | 1 | Машинное | ||||
| AZ8500H-04DF | 4 | 1 | Машинное | |||||
| AZ8500H-04DF | 1 | 1 | Машинное | |||||
| Итого: | 16 | 1 | 3 | ∑ | ∑ | |||
При составлении сводки оборудования количество запасного оборудования рассчитывается в пределах 10% от основного, но не менее одной машины, поломка которой в процессе вызовет резкое увеличение времени изготовления изделия. Резервное оборудование может планироваться только на универсальные машины из расчета одна резервная машина на 7-10 подряд идущие машины. На ручные и утюжильные операции, прессы и аппараты запасные и резервные места не планируются.
При планировании запасного и резервного оборудования следует учитывать, что каждая неиспользованная по прямому назначению машина снижает экономические показатели потока в целом. Число единиц оборудования спаренных рабочих мест принимается равным 5% числа единиц основного оборудования.
3.7 Расчет дополнительных потоков
В типовых проектах новых швейных предприятий рекомендуется создавацехи шириной 18, 24 или 36 м. Длина цеха должна быть кратна шагу колонн.
Дополнительные потоки рассчитываются по укрупненным показателям. Ассортимент изделий должен соответствовать основному. Дополнительный поток должен быть рациональной мощности, параметры его определяют аналогично параметрам основного потока, рассчитывая численность рабочих по величине оставшейся площади.
Определение площади, оставшейся в цехе по формуле (29)
Sдоп.пот = 432-103,7Ч2=432-207.4=224.6 (30)
где: Sц - площадь цеха, м2, Sосн.пот - площадь основного потока, м2,
Определение расчетного количества рабочих в дополнительных потоках по формуле (33):
, (32)
Определение такта потока, выпуска изделий в смену по известным формулам (7), (9).
Затрату времени на изготовление выбранного изделия берут из среднеотраслевых нормативов затрат времени, из типовой технической документации, по данным передовых действующих предприятий.
Предварительный расчет потоков в цехе представляют в табличной форме (табл.3.8).
Таблица 3.8 – Предварительный расчет потоков в цехе
| Изделие | Число потоков | Трудоемкость изделия, сек | Такт потока, сек | Выпуск в смену, ед.. | Расчетное число рабочих | Занимаемая площадь, м2 | Число секций | Наименование потока |
| Брюки женские из смесовой ткани | 1 | 1873 | 110 | 262 | 17 | 103,7 | 2 | Основной |
| Брюки женские из смесовой ткани | 1 | 1873 | 110 | 262 | 17 | 103,7 | 2 | Дополнит. |
| Юбка женская | 2 | 2407 | 215 | 134 | 18 | 224.6 | 1 | Дополнит. |
| Юбка женская | 2 | 2407 | 215 | 134 | 18 | 224.6 | 1 | Дополнит |
| Итого: | 8560 | 650 | 954 | 70 | 432 |
3.8 План размещения рабочих мест на потоке
Планировка потоков в цехе и размещение рабочих мест в потоке зависит от выбранного способа организации технологического процесса и предусматривает следующие этапы: выбор типов и размеров рабочих мест в соответствии с каждой организационной операцией технологической схемы разделения труда; выбор расположения рабочих мест на потоке.
Исходными данными для разработки и установления потока в цехе (на участке) являются:
