Текст из файла (страница 4)

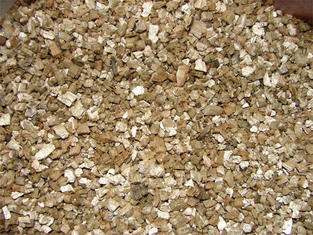

Рисунок 1.4 Вермикулит

1.3.6 КСВ

Совсем недавно разработано новое связующее вещество, которое в качестве полуфабриката может быть использовано для изготовления различных строительных материалов и изделий. Это вещество получают из кремнеземистого сырья природного или техногенного происхождения с высоким содержанием кремнезема (более 80%) и каустической соды, которые подвергаются специальной обработке. На основе КСВ - полуфабриката выпускается искусственный пористый материал кремнезит. Он может использоваться для производства теплоизоляционных плит, легких бетонов и блоков, а также в качестве теплоизоляционной засыпки. Материал в виде засыпки имеет размеры гранул до 5 мм, теплопроводность 0,05-0,06 Вт/м∙К, прочность на сжатие 0,45 – 0,75 МПа и насыпную плотность 130-160 кг/м³. Стоимость кубометра материала эквивалентна $30. Производство такого материала налаживается на киевском предприятии "Оболонь - КСВ" в Киеве. Ведутся работы по наладке производства плитного теплоизоляционного материала на основе КСВ, который долговечен, не горюч, позволяет изолировать поверхности с температурой до 700 °С. Технология производства КСВ - полуфабриката и изделий на его основе является экологически чистой и безвредной для здоровья человека.

1.3.7 Пеностекло

Компания " Будавтотранс " представила на украинский рынок новый высокоэффективный утеплитель FOAMGLAS производства фирмы Pittsburgh Corning Europe (Бельгия). Материал с уникальным сочетанием физико-механических и теплоизоляционных свойств прекрасно зарекомендовал себя во всех областях строительства.

FOAMGLAS - это ячеистое пеностекло, технология изготовления которого обеспечивает получение легкого прочного материала с закрытыми порами, чем обеспечивается его полная водо и пара непроницаемость. Благодаря этим качествам при использовании плит AMGLAS отпадает необходимость применения пароизоляционных пленок и гарантирована стабильность теплоизоляционных свойств в процессе эксплуатации.

Благодаря своей природе, утеплитель из пеностекла относится к группе негорючих материалов и имеет неограниченный срок службы, на протяжении которого сохраняются его теплоизоляционные свойства. Химический состав материала обеспечивает его защиту от грызунов, насекомых, бактерий, лишайников и мхов. Он устойчив к воздействию кислот и предохраняет от коррозии соседствующие с ним материалы. С точки зрения экологической безопасности это исключительно чистый материал, не содержащий фенолформальдегидных и других связующих.

Теплоизоляционный материал FOAMGLAS представляет собой жесткую высокопрочную плиту с постоянными физическими свойствами и коэффициентом термического расширения таким же, как у стали и бетона. Плиты выпускаются нескольких типоразмеров: 300 х мм, 450x600 мм и 600x1200 мм, а толщина варьируется в пределах от 30 до 150 мм. В зависимости от типа изделия плотность колеблется от 105 до 165 кг/м³, коэффициент теплопроводности изменяется от 0,037 до 0,048 Вт/м°С. Прочность на сжатие достигает 160 т/м² Изоляция из вспененного стекла используется в широком диапазоне температур от – 260°С до + 730°С.

FOAMGLAS зарекомендовал себя как экономичный утеплитель, позволяющий значительно снизить трудозатраты при строительстве и материальные затраты в процессе эксплуатации объектов. Материал очень технологичен - легко монтируется и нарезается. Укладка плит производится на горизонтальные и вертикальные бетонные, металлические и деревянные поверхности. Изоляция приклеивается горячим битумом, клеевыми составами или крепится механически. При соблюдении технологии монтажа блоки FOAMGLAS обеспечивают полную однородность изоляции и отсутствие температурных мостиков холода. При механическом повреждении теплоизоляционного слоя требуется замена всего лишь поврежденного участка, а не всей изоляции, что значительно удешевляет ремонт.

Высокая эффективность и исключительные технические характеристики материала делают его незаменимым при организации эксплуатируемых и "зеленых" кровель. FOAMGLAS широко используется для теплоизоляции различных типов кровли, полов и потолков, фасадов новых и реконструируемых зданий, при строительстве зданий и сооружений с повышенной влажностью, таких как производственные помещения текстильной, табачной, пивоваренной промышленности, бассейнов и саун.

Рисунок 1.5 Пеностекло

1.3.8 Теплоизоляция из натуральной пробки

На украинском рынке представлены экологически чистые теплоизоляционные и отделочные материалы на основе натурального сырья - коры пробкового дуба. AMORIM GROUP (Португалия) - крупнейшая в мире корпоративная группа, занимающаяся переработкой, производством и экспортом изделий из натуральной пробки. Фирмы Ipocork, Exhocor и Wicanders, входящие в состав Amorim Group как фирмы-производители, представляют на рынке пробковые изоляционные панели и отделочные материалы из пробки.

Пробковые панели - экологически чистый природный изоляционный материал. Клетки, из которых состоит пробка (около 40 миллионов в каждом см3), сочетают минимальное количество твердого вещества и максимальное количество воздуха.

В качестве строительной изоляции применяют панели из вспученной натуральной пробки. Сырье сначала гранулируют, затем нагревают до 400°С и спрессовывают в блоки. Пробка содержит собственное клеящее вещество суберин, поэтому никакие дополнительные клеи не используют. Пробковые изоляционные панели относительно легкие - 110-130 кг/м³, устойчивы к сжатию (максимальное давление 10000 кг/м2), изгибу, паронепроницаемы, обладают высокой упругостью, не подвержены усадке, имеют теплопроводность 0,04 Вт/м К при 20°С, рабочие температуры от -200°С до +100°С. Длительное время (более 40 лет) сохраняют свои теплоизоляционные свойства и стабильность размеров. Пробка, помимо теплоизоляции, обеспечивает хорошую звукоизоляцию.

Важным качеством материала является его неподверженность гниению, плесени и повреждениям паразитами. Панели устойчивы к воздействию углеводорода, химически инертны, прекрасно защищают от механической вибрации, могут использоваться в контакте с битумом, устойчивы к ультрафиолетовому излучению. При горении не выделяют вредных веществ (хлора, цианидов и др.) и после пропитки огнестойкими составами относятся к классу В1.

Применяют пробковые панели при изоляции крыш, чердаков, мансард, внутренних и наружных стен, полов, холодильных камер. Панели удобны в монтаже, легко режутся, что обеспечивает точную пригонку при установке, экономию времени и денег.

Агломерированные блоки режут на панели размером 1000 х 500 мм, при этом толщина панели может быть от 10 мм до 320 мм по желанию заказчика, стоимость материала от $6 за 1 м² в зависимости от толщины изделия.

Завершая обзор теплоизоляционных материалов, хочется надеяться, что он поможет Вам выбрать необходимый изоляционный материал, удовлетворяющий конструктивным требованиям, достаточно долговечный и доступный по стоимости.

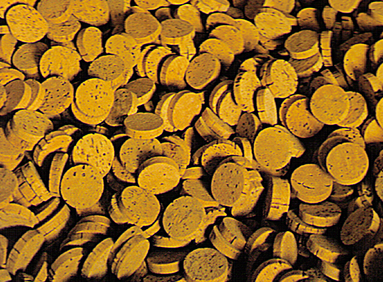

Рисунок 1.6 Натуральная пробка

1.4 Вывод из литературного обзора

Таким образом из проведенной работы я определил какие бывают холодильные камеры и в чем их отличия. Узнал сколько разных видов теплоизоляции и в чем их различие которые представлены в таблице 1.1.

Таким образом из проведенного аналитического обзора я можно определить влияние утеплителя на холодильную камеру, определить оптимальные показатели холодильной камеры. Определить влияние улучшения теплоизоляции на холодильное оборудование, и на стоимость изготовления холодильной камеры.

Таблица 1.1 Параметры теплоизоляции

Наименование	Теплопроводность, Вт/м∙К	Содержание влаги в изоляции, %	Допустимая температура использования, oC	Плотность материала, кг/м3	Стоимость,кг	Страна изготовитель
Пенополистирол	0,03 ÷ 0,04	0,5 ÷ 3	80 ÷ - 180	15 ÷ 40	460	Украина
Экструдированный пенополистирол	0,027 ÷ 0,033	0,1 ÷ 0,5	75 ÷ - 50	25 ÷ 45	350	Бельгия Украина
Вспененный полиэтилен	0,033÷ 0,098	2	110 ÷ - 85	35 ÷ 40
Вспученный перлит	0,04 ÷ 0,09	10	900 ÷ - 200	75 ÷ 250	318
Вермикулит	0,04 ÷ 0,062	400	1200 ÷ -260	90 ÷ 375	1530	Украина
КСВ	0,05 ÷ 0,06		700 ÷ - 100	130 ÷ 160	238
Пеностекло	0,04 ÷ 0,08	0 ÷ 5	500 ÷ -200	90 ÷ 170
Натуральная пробка	При t= 20 оС λ = 0,04	7	100 ÷ - 200	110 ÷ 130	50
Полиуретан	0.019 ÷ 0.03	1,2 ÷ 2,1	150 ÷ - 150	18 ÷ 130	120

2 ПОСТАНОВКА ЗАДАЧИ

Рассчитать, подобрать и разместить охлаждающие приборы. В камере хранения пищевых продуктов в одноэтажном холодильнике.

Температура камеры t_к = - 20 ^оС, система охлаждения не посредственная. Площадь поверхности пола камеры F_с = 864 м², высота камеры h = 5 м.

При расчете оборудования камеры хранения мороженного мяса требуется определить тепловую нагрузку на холодильное оборудование без учета дополнительных теплопритоков от электродвигателей вентиляторов. Рассчитать оборудования камеры хранения нужно определить площадь поверхности воздухоохладителей, их число, установленную мощность электродвигателей вентиляторов, оснащенность камеры охлаждающими приборами, а также абсолютный и удельный расходы металла, идущего на оснащение камеры охлаждающими приборами, оббьем и массу жидкого хладагента, находящегося в охлаждающихся приборах, удельную установленную мощность, количество воздуха, подаваемого в камеру, кратность циркуляции. Схема камеры представлена на рисунке 2.1.

Рисунок 2.1 Планировка холодильной камеры

2.1 Расчет тепло изоляции для камеры хранения

Qогр - Количество тепла, проходящие через наружное ограждения камеры

(2.1)

где Тнар и Ткам. – температуры наружная и в камере соответственно К

F – площадь поверхности через которую происходит передача тепла м²

k – коэффициент теплопередачи Вт/м² К.

Qпрод - Количество тепла поступающее в холодильную камеру при хранении продуктов (Вт.)

Qинф - Количество тепла поступающее за счёт инфильтрации окружающего воздуха при открывании дверей (Вт.)

(2.2)

где Тпом и Ткам. – температуры в помещении и в камере соответственно К

F1 – площадь поверхности через которую происходит инфильтрация м²

k1 – коэффициент теплопередачи Вт/м² К.

Qвентиляции – количество тепла поступающего в камеру с свежим воздухом

_(2.3)

n – количество людей
