І_у.с. – струм уставки спрацювання електромагнітного розчіплювала, А.

Вибираємо автомат ВА 16-26-1400110-20УЗ з такими параметрами:

31,5А>12,8А; 16А>12,8А; 225А>16,6А

2.1.4 Вибір марок проводів, кабелів, їх перерізів і способів прокладання

Площу поперечного перерізу проводів і кабелів вибирають так щоб вони не нагрівалися максимально тривалим робочим струмом більше встановлених норм і мали достатню механічну міцність. Для відгалужень до окремих електроспожівачів, що працюють з постійною номінальною споживаною потужністю. За максимально тривалі робочі струми приймають їх номінальні струми.

І_н.р.=І_н.

Повинні виконуватися такі умови:

І_доп.≥І_роб.

І_доп.≥І_з.

де І_доп. – допустимо робочий струм провода, А;

І_роб. – номінальний струм групи, А;

І_з – струм спрацювання захисного апарата, А

19А>12,8А

19А>16А

Згідно вищевказаних умов і вимог ПУЄ вибираємо переріз жили кабеля 1,5 мм, двожильний, для прокладання відкрито із допустимим струмом І_доп.=19А, АПВ 2(1х1,5), із мідними жилами.

Таблиця 2.3 Вибір марки, перерізів і способів прокладання проводів.

2.1.5 Складання розрахункової монтажної схеми освітлювальної мережі

Для того аби скласти розрахунково-монтажну схему спочатку необхідно визначити силу струму, вибрати засоби автоматизації, переріз проводів, марку і кількість світильників, освітлювальний щиток.

Розрахунково-монтажна схема освітлювальної мережі приведена на аркуші 1 графічної частини проекту.

2.2 Розрахунок силового обладнання

2.2.1 Вибір електричних двигунів

Агрегат АПК-10А (ТУ 105-3-737-86) використовують для одночасного подрібнення і змішування грубих кормів, силосу, сінажу, коренебульбоплодів, концентрованих кормів і розчинів різних добавок з метою поточного приготування повно раціональних кормових сумішей у кормоцехах ферм ВРХ.

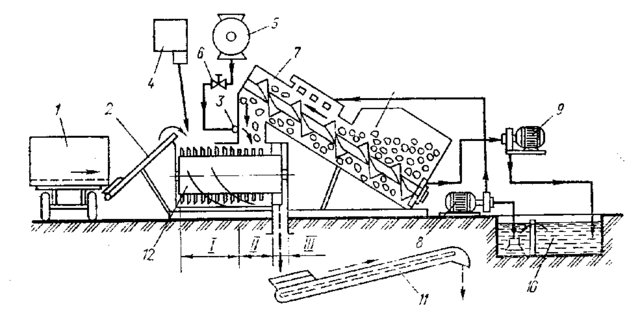

Агрегат складається з приймального транспортера 2 (рис. 2.1), розпилювача розчинів мікро добавок 3, шнекової мийки-дозатора 7, насоса К20/30У2 8, насоса СД50/10б 9, транспортера готової суміші 11, подрібнювача-змішувача 12.

Подача коренебульбоплодів

Рисунок 2.1 Технологічна схема агрегату АПК-10А.

Вибираємо електродвигун для подрібнювача-змішувача. Знаходимо потужність двигуна за формулою [7Л. 170с.]

Р=k_хa_nQ (2.16)

де k_x =1,15...1,2 коефіцієнт, який враховує втрати холостого ходу;

a_n – енергія, яку затратили на подрібнення кВт х г/т;

Q – продуктивність подрібнювача, т/г.

Р=(1,15...1,2) х 11,2 х 3=39 кВт

За отриманим результатом Р=39 кВт вибираємо електродвигун 4АМР200L4УЗ [8Л. 26с.] з параметрами Р=45 кВт, n_н=1470 об./хв..; І_н=87,4 А; μ_н=2,0; К_і=7,0.

Аналогічно вибираємо інші електродвигуни.

Вибір електроводонагрівника.

У сільськогосподарському виробництві для технологічних потреб застосовують електроводонагрівники ВЄТ, УАП. Добова потреба кормоцеху у гарячій воді складає 200 літрів, тому для потреб вибираємо водонагрівник УАП-400/0,9-М1 із місткістю бака 400 літрів.

Параметри: [7Л. 293с.]

• місткість резервуара, л – 400, номінальна потужність 12 кВт, номінальна напруга 380 В

• кількість нагрівників води 6 ТЕНів по 2 кВт, температура гарячої води ⁰С – 90

Отримані технічні дані заносимо у таблицю 2.14

Таблиця 2.14 Технічна характеристика електродвигунів.

2.2.2 Вибір розподільчих пристроїв

Для вибору розподільного пункту враховуємо всі робочі струми двигунів і освітлення, які знаходяться у кормоцеху, для мережі 380/220 В.

Розраховуємо струм розподільного пристрою

І_р.п.=ΣІ_р.+І_щ.о.+І_в.н.=6,7+7,9+6,1+2,48+87,4+12,8+18=141,3 А (2.16)

де І_р – робочі струми двигунів, А;

І_щ.о. – робочий струм щитка освітлення, А;

І_в.н. – струм водонагрівника, А

За визначеним струмом вибираємо розподільну шафу ШР11-73702-54УЗ [10Л. 33с.] розраховану на номінальну силу струму І_н=250 А, на вводі якого розміщено рубильник Р18-353, розрахована на 5 трифазних груп.

2.2.3 Вибір пускозахисної апаратури

Для захисту двигунів від короткого замикання і перевантаження, а також для захисту електродвигунів вибираємо електромагнітні пускачі, автоматичні вимикачі та теплові реле.

Вибираємо електромагнітний пускач для двигуна типу 4АМР200L4УЗ з Р_н=45 кВт, І_н=87,4 А.

Електромагнітний пускач вибираємо нереверсивний, без кнопок керування, без сигнальних ламп. Попередньо вибираємо ПМЛ-6100О4Б, який має відповідати таким вимогам:

U_п.ном.≥Uмер.

600 В>380 В

І_н.р. >І_н.дв.

125 А>87,4 А

Знаходимо пусковий струм за формулою

І_п.=І_н.дв. х К_і=87,4 х 7,0=611,8 А (2.17)

І_ном.р.≥І_п/6

125 А>101,9 А

де І_ном.р. – номінальний робочий струм пускача, А;

U_п.ном. – номінальна напруга, В;

U_мер. – напруга мережі, В;

І_п. – пусковий струм, А.

Отже умовам вибору відповідає пускач ПМЛ-6100О4Б [8Л. 73с.]. Аналогічно вибираємо інші пускачі, дані розрахунків записуємо в таблицю 2.5

Таблиця 2.5 Засоби автоматизації.

Вибираємо автоматичний вимикач для двигуна 4АМР200L4УЗ за умовами:

U_а.ном.≥U_мер.; І_.ном.р.≥І_н.д.; І_е.р.≥К_рІ_п

де U_а.ном.- напруга на яку розрахований автомат, В;

U_мер. – напруга мережі, В;

І_.ном.р. – струм номінальний розчіплювача, А;

І_н.д. – струм номінальний двигуна. А;

І_е.р. – струм уставки електромагнітного розчіплювача автомата, А;

К_р. – коефіцієнт, що враховує розкид по струму розчіплювача К_р=1,5;

І_п – пусковий струм двигуна, А.

Вибираємо автомат серії ВА51-31-34 [8Л. 63с.] з номінальною силою струму розчіплювача І_ном.р.=100 А

100 А>87,4 А

Визначаємо каталожне значення струму спрацювання

І_е.р.=10І_ном.р.=10 х 100=1000 А

1000 А>1,5 х 611,8=917,7 А

З розрахунків видно, що для автомата ВА51-31-34 неправильних спрацювань не буде.

Аналогічно вибираємо інші автомати, отримані дані заносимо у таблицю 2.6

Таблиця 2.6 Вибрані автоматичні вимикачі для двигунів.

Вибираємо автоматичний вимикач для всього електричного обладнання кормоцеху (електродвигуни, водонагрівник). Розраховуємо струм електромагнітного розчіплювача

І_{е.р.макс.}≥К₀ΣІ_р+І_п.н. (2.18)

де К₀ – коефіцієнт одночасності;

ΣІ_р. – сума робочих струмів електродвигунів без найпотужнішого, А;

І_п.н. – найбільший пусковий струм одного з двигунів, А.

І_{е.р.макс.}>1 х 41,1 + 611,8=653 А

Вибираємо автомат АЕ2060-20Р-ІР00УЗА [8Л. 60с.] U_а.н.=380 В, І_а.н.=160 А, І_{е.р.макс.}=1600 А.

2.2.4 Вибір марок проводів, кабелів, їх перерізів і способів прокладання

Максимально робочий струм магістралі від якої живляться кілька електроприймачів, визначають за формулою

І_макс.р.=К₀ΣІ_н.=1(6,7+7,9+6,1+2,48+87,4+12,8+18)=106 А (2.19)

де К₀ – коефіцієнт одночасності роботи приймачів;
