4 - встроенный газосепаратор и без промежуточных подшипников

5 - встроенный газосепаратор и с промежуточными подшипниками

6 - насосы в односекционном исполнении с длиной корпуса более 5 м

8 - насосы с компрессионно-диспергирующими ступенями и без промежуточных подшипников

9 - насосы с компрессионно-диспергирующими ступенями и с промежуточными подшипниками

10 - насосы без осевой опоры вала, с опорой на вал гидрозащиты

10.1 - насосы без осевой опоры вала, с опорой на вал гидрозащиты и с промежуточными подшипниками

Примеры условного обозначение насосов различных конструктивных исполнений:

ЭЦНД5А-35-1450 по ТУ 3665-004-00217780-98

Электроцентробежный двухопорный насос 5А-габарита без промежуточных подшипников, производительностью 35 м³/сут., напором 1450 м

1ЭЦНД5-80-1450 по ТУ 3665-004-00217780-98

Электроцентробежный двухопорный насос 5-го габарита в модульном исполнении с промежуточными подшипниками, производительностью 80 м³/сут, напором 1450 м

6ЭЦНД5А-35-1100 по ТУ 3665-004-00217780-98

Электроцентробежный двухопорный насос 5А - габарита в односекционном исполнении производительностью 35м³/сут, напором 1100 м

1.3 Газосепараторы типа МНГБ

Газосепараторы устанавливаются на входе насоса вместо входного модуля и предназначены для уменьшения количества свободного газа в пластовой жидкости, поступающего на вход погружного центробежного насоса. Газосепараторы снабжены защитной гильзой, предохраняющей корпус газосепаратора от гидрообразивного износа.

Все газосепараторы, за исключением исполнения ЗМНГБ, выпускаются с осевыми опорами вала из керамики.

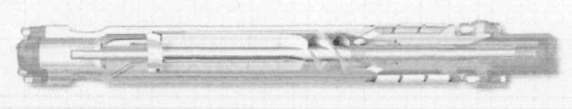

Рисунок 2. Газосепаратор типа МНГБ

В газосепараторах исполнения ЗМНГБ осевая опора вала не устанавливается, а вал газосепаратора опирается на вал гидрозащиты.

Газосепараторы с буквой "К" в обозначении выпускаются в коррозионностойком исполнении. Технические характеристики газосепораторов приведены в таблице 3.

Таблица 3. Технические характеристики

Без промежуточных опор вала
Типоразмер насоса	Подача макс, однофазной жидкости м3/сут.	Макс, доп. Мощ ность на валу, кВт	Диаметр корпуса, мм	Диаметр вала, мм	Масса, кг	Длина, мм
МНГ Б5	250	76	92	17	27,5	717
ЗМНГ Б5	300				27	848
ЗМНГБ5-02		95		20	27,5	848
МНГ Б5А	500	135(180 с плавным пуском и валом К-онель)	103	22	28,5	752
МНГ Б5А-К
МНГ Б5А					33	848
С промежуточными опорами вала
МНД Б5-04	250	76	92	17	28	717

2. Эксплуатация скважин погружными центробежными электронасосами

2.1 Общая схема установки погружного центробежного электронасоса

Центробежные насосы для откачки жидкости из скважины принципиально не отличаются от обычных центробежных насосов, используемых для перекачки жидкостей на поверхности земли. Однако малые радиальные размеры, обусловленные диаметром обсадных колонн, в которые спускаются центробежные насосы, практически неограниченные осевые размеры, необходимость преодоления высоких напоров и работа насоса в погруженном состоянии привели к созданию центробежных насосных агрегатов специфического конструктивного исполнения. Внешне они ничем не отличаются от трубы, но внутренняя полость такой трубы содержит большое число сложных деталей, требующих совершенной технологии изготовления.

Погружные центробежные электронасосы (ГГЦЭН) - это многоступенчатые центробежные насосы с числом ступеней в одном блоке до 120, приводимые во вращение погружным электродвигателем специальной конструкции (ПЭД). Электродвигатель питается с поверхности электроэнергией, подводимой по кабелю от повышающего автотрансформатора или трансформатора через станцию управления, в которой сосредоточена вся контрольно-измерительная аппаратура и автоматика. ПЦЭН опускается в скважину под расчетный динамический уровень обычно на 150 - 300 м. Жидкость подается по НКТ, к внешней стороне которых прикреплен специальными поясками электрокабель. В насосном агрегате между самим насосом и электродвигателем имеется промежуточное звено, называемое протектором или гидрозащитой. Установка ПЦЭН (рисунок 3) включает маслозаполненный электродвигатель ПЭД 1; звено гидрозащиты или протектор 2; приемную сетку насоса для забора жидкости 3; многоступенчатый центробежный насос ПЦЭН 4; НКТ 5; бронированный трехжильный электрокабель 6; пояски для крепления кабеля к НКТ 7; устьевую арматуру 8; барабан для намотки кабеля при спуско-подъемных работах и хранения некоторого запаса кабеля 9; трансформатор или автотрансформатор 10; станцию управления с автоматикой 11 и компенсатор 12.

Рисунок 3. Общая схема оборудования скважины установкой погружного центробежного насоса

Насос, протектор и электродвигатель являются отдельными узлами, соединяемыми болтовыми шпильками. Концы валов имеют шлицевые соединения, которые стыкуются при сборке всей установки.

При необходимости подъема жидкости с больших глубин секции ПЦЭН соединяются друг с другом так, что общее число ступеней достигает 400. Всасываемая насосом жидкость последовательно проходит все ступени и покидает насос с напором, равным внешнему гидравлическому сопротивлению. УПЦЭН отличаются малой металлоемкостью, широким диапазоном рабочих характеристик, как по напору, так и по расходу, достаточно высоким к. п. д., возможностью откачки больших количеств жидкости и большим межремонтным периодом. Следует напомнить, что средняя по России подача по жидкости одной УПЦЭН составляет 114,7 т/сут, а УШСН - 14,1 т/сут.

Все насосы делятся на две основные группы; обычного и износостойкого исполнения. Подавляющая часть действующего фонда насосов (около 95 %) - обычного исполнения (рисунок 4).

Насосы износостойкого исполнения предназначены для работы в скважинах, в продукции которых имеется небольшое количество песка и других механических примесей (до 1 % по массе). По поперечным размерам все насосы делятся на 3 условные группы: 5; 5А и 6, что означает номинальный диаметр обсадной колонны, (в дюймах), в которую может быть спущен данный насос.

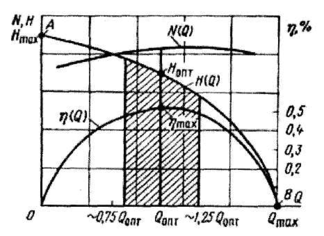

Рисунок 4. Типичная характеристика погружного центробежного насоса

Группа 5 имеет наружный диаметр корпуса 92 мм, группа 5А - 103 мм и группа б - 114 мм.

Частота вращения вала насосов соответствует частоте переменного тока в электросети. В России это частота - 50 Гц, что дает синхронную скорость (для двухполюсной машины) 3000 мин". В шифре ПЦЭН заложены их основные номинальные параметры, такие как подача и напор при работе на оптимальном режиме. Например, ЭЦН5-40-950 означает центробежный электронасос группы 5 с подачей 40 м³/сут (по воде) и напором 950 м. ЭЦН5А-360-600 означает насос группы 5А с подачей 360 м³/сут и напором 600 м.

В шифре насосов износостойкого исполнения имеется буква И, означающая износостойкость. В них рабочие колеса изготовляются не из металла, а из полиамидной смолы (П-68). В корпусе насоса примерно через каждые 20 ступеней устанавливаются промежуточные резино-металлические центрирующие вал подшипники, в результате чего насос износостойкого исполнения имеет меньше ступеней и соответственно напор.

Торцовые опоры рабочих колес не чугунные, а в виде запрессованных колец из закаленной стали 40Х. Вместо текстолитовых опорных шайб между рабочими колесами и направляющими аппаратами применяются шайбы из маслостойкой резины.

Все типы насосов имеют паспортную рабочую характеристику в виде кривых зависимостей H(Q) (напор, подача), η(Q) (к. п. д., подача), N(Q) (потребляемая мощность, подача). Обычно эти зависимости даются в диапазоне рабочих значений расходов или в несколько большем интервале (рисунок 4).

Всякий центробежный насос, в том числе и ПЦЭН, может работать при закрытой выкидной задвижке (точка A: Q = 0; Н = Н_mах) и без противодавления на выкиде (точка В: Q = Q_max; H = 0). Поскольку полезная работа насоса пропорциональна произведению подачи на напор, то для этих двух крайних режимов работы насоса полезная работа будет равна нулю, а следовательно, и к. п. д. будет равен нулю. При определенном соотношении (Q и Н, обусловленном минимальными внутренними потерями насоса, к. п. д. достигает максимального значения, равного примерно 0,5 - 0,6. Обычно насосы с малой подачей и малым диаметром рабочих колес, а также с большим числом ступеней имеют пониженный к. п. д. Подача и напор, соответствующие максимальному к. п. д., называются оптимальным режимом работы насоса. Зависимость η(Q) около своего максимума уменьшается плавно, поэтому вполне допустима работа ПЦЭН при режимах, отличающихся от оптимального в ту и другую сторону некоторую величину. Пределы этих отклонений завесят от конкретной характеристики ПЦЭН и должны соответствовать разумному снижению к. п. Д. насоса (на 3 - 5 %). Это обусловливает целую область возможных режимов работы ПЦЭН, который называется рекомендованной областью.

Подбор насоса к скважинам по существу сводится к выбору такого типоразмера ПЦЭН, чтобы он, будучи спущен в скважин работал в условиях оптимального или рекомендованного режима при откачке заданного дебита скважины с данной глубины.

Выпускаемые в настоящее время насосы рассчитаны на номинальные расходы от 40 (ЭЦН5-40-950) до 500 м³/сут (ЭЦН6-50¹ 750) и напоры от 450 м (ЭЦН6-500-450) до 1500 м (ЭЦН6-100-1500). Кроме того, имеются насосы специального назначения, например для закачки воды в пласты. Эти насосы имеют подачу до 3000 м³/сут и напоры до 1200 м.

Напор, который может преодолеть насос, прямо пропорционален числу ступеней. Развиваемый одной ступенью при оптимальном режиме работы, он зависит, в частности, от размеров рабочего колеса, которые зависят в свою очередь с радиальных габаритов насоса. При внешнем диаметре корпуса насоса 92 мм средний напор, развиваемый одной ступенью (при работе на воде), равен 3,86 м при колебаниях от 3,69 до 4,2 м. При внешнем диаметре 114 мм средний напор 5,76 м при колебания от 5,03 до 6,84 м.

2.2 Погружной насосный агрегат

Насосный агрегат (рисунок 5) состоит из насоса, узла гидрозащиты, погружного электродвигателя ПЭД, компенсатора, присоединяемого к нижней части ПЭДа.

Насос состоит из следующих деталей: головки 1 с шаровым обратным клапаном для предупреждения слива жидкости и НКТ при остановках; верхней опорной пяты скольжения 2, воспринимающей частично осевую нагрузку из-за разности давлений на входе и выходе насоса; верхнего подшипника скольжения 3, центрирующего верхний конец вала; корпуса насоса 4 направляющих аппаратов 5, которые опираются друг на друга и удерживаются от вращения общей стяжкой в корпусе 4; рабочих колес 6; вала насоса 7, имеющего продольную шпонку, на которой насаживаются рабочие колеса со скользящей посадкой. Ваг проходит и через направляющий аппарат каждой ступени и центрируется в нем втулкой рабочего колеса, как в подшипнике нижнего подшипника скольжения 8; основания 9, закрытого приемной сеткой и имеющего в верхней части круглые наклонные отверстия для подвода жидкости к нижнему рабочему колесу; концевого подшипника скольжения 10. В насосах ранних конструкций, имеющихся еще в эксплуатации, устройство нижней части иное. На всей длине основания 9 размещается сальник и: свинцово-графитовых колец, разделяющий приемную часть насоса и внутренние полости двигателя и гидрозащиты. Ниже сальника смонтирован трехрядный радиалыно-упорный шариковый подшипник, смазываемый густым маслом, находящимся под избыточным, по отношению к внешнему, некоторым давлением (0,01 - 0,2 МПа).

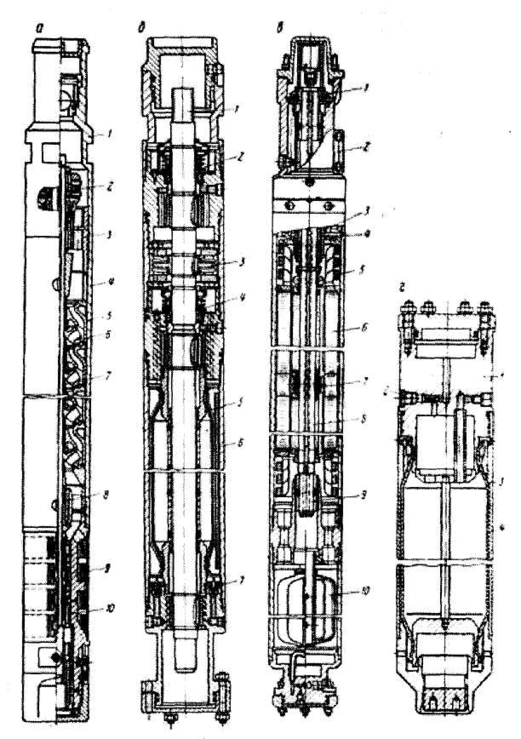

Рисунок 5. Устройство погружного центробежного агрегата
