Задача раздела – на базе патентного поиска предложить прогрессивное техническое решение (ТР) в целях усовершенствования технологической операции и сделать вывод о возможности его использования.

7.1 Обоснование необходимости патентных исследований

В качестве объекта усовершенствования операции 50 Зубофрезерной как технологической системы примем применяемый в базовом техпроцессе режущий инструмент – фрезу червячную. Выявить прогрессивные ТР, которые могут лечь в основу усовершенствованного объекта, можно в результате патентного исследования достигнутого уровня вида техники «Фрезы». Использовать усовершенствованный объект можно только в том случае, если он обладает патентной чистотой в странах, где предполагается его использование. Установить, обладает ли усовершенствованный объект патентной чистотой, можно в результате его патентной экспертизы.

Для решения этих задач проведем исследования достигнутого уровня вида техники «Фрезы» и экспертизу патентной чистоты усовершенствованного объекта.

На базовом предприятии на операции 50 Зубофрезерной применяют фрезу червячную ГОСТ 9324-80.

Червячная фреза предназначена для фрезерования зубьев цилиндрической вал-шестерни.

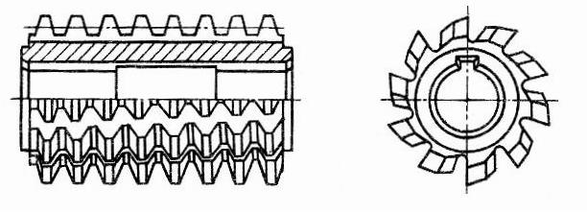

Червячная фреза, рис.7.1, изготовлена из быстрорежущей стали Р6М5. Расположенные вдоль оси профильные стружечные канавки 2 образуют зубья 1, которые имеют передние и задние по вершине и боковым сторонам углы, необходимые для обеспечения резания.

Червячная фреза производит нарезание зубьев методом обката, при этом ось червячной фрезы наклоняется под углом так, чтобы в зоне обработки касательная к витку ее резьбы была параллельна зубу обрабатываемой заготовки.

Э

2

скиз червячной фрезы

1

Рис. 7.1

7.2 Исследование достигнутого уровня вида техники «Фрезы»

Главными недостатками применяемой фрезы являются:

- малая стойкость;

- недостаточная точность обработки;

- неравнопрочность зубьев вдоль оси;

- низкая производительность.

Причинами этих недостатков являются неоптимальность конструкции данного режущего инструмента.

Цель исследования достигнутого уровня вида техники «Фрезы» - усовершенствование исследуемой червячной фрезы и нахождение таких прогрессивных ТР, которые могли бы устранить недостатки, указанные выше.

7.2.1 Составление регламента поиска№1

Регламент поиска определяет перечень исследуемых технических решений (ИТР), их рубрику по Международной классификации изобретений (МКИ) и индекс Универсальной десятичной классификации (УДК), страны поиска, его ретроспективность (глубину), перечень источников информации, по которым предполагается провести поиск.

Червячная фреза характеризуется конструктивными признаками – наличием элементов, их формой, материалом, размерами, взаимным расположением и взаимосвязью. Это существенные признаки при исследовании данного инструмента. Признаки способа и вещества отсутствуют. Следовательно, данный инструмент рассматриваем как устройство.

Исследуемое устройство – фреза червячная содержит следующие ТР:

а) конструкция червячной фрезы;

б) зубофрезерование – технологический переход, положенный в основу работы червячной фрезы;

в) способ изготовления червячной фрезы.

Из выявленных ТР выбираем ИТР – такие ТР, совершенствование которых может обеспечить достижение сформулированной выше цели - устранения недостатков фрезы путем устранения их причин. Это ТР «Конструкция червячной фрезы».

Для определения рубрики МКИ определяем ключевое слово – «Зуборезный инструмент».

По «Алфавитно-предметному указателю» т.2 [8] для ключевого слова определяем предполагаемую рубрику МКИ:

В23F21/00 – 21/18 Инструмент, используемый в зуборезных станках.

По указателю к МКИ, т.2, разд.В [9] уточняем рубрику МКИ:

В23F21/00 Инструмент, используемый в зуборезных станках;

21/12 . инструменты для фрезерования;

21/12 .. червячные фрезы.

Индекс УДК определяем по Указателю к универсальной десятичной классификации.

621.9 Обработка резанием

621.914.1 Фрезерование

621.914.6 Червячные фрезы

Ретроспективность (глубину) поиска устанавливаем в 20 лет, полагая, что наиболее прогрессивные ТР содержатся в изобретениях, сделанных в последнее время.

В качестве стран поиска выбираем ведущие страны в области машиностроения – Россию (СССР), Великобританию, Германию, США, Францию и Японию.

В качестве источников информации принимаем патентные описания, патентные бюллетени РФ и СССР, бюллетень «Открытия, изобретения», реферативный сборник «Изобретения стран мира» соответствующих выпусков, реферативный журнал 14А «Резание металлов. Станки и инструменты», технические журналы и книги в области мехобработки.

Данные заносим в табл. 7.1 «Регламент поиска».

Таблица 7.1

Регламент поиска №1, №2, №3

Объект: Фреза червячная

Вид исследования:

1) Исследование уровня вида техники;

2) Исследование патентной чистоты;

3) Исследование патентоспособности.

7.2.2 Патентный поиск

Просматриваем источники информации в соответствии с регламентом, табл. 7.1 Выбираем такие документы, по названиям которых можно предположить, что они имеют отношение к ИТР. По этим документам знакомимся с рефератами, аннотациями, формулами изобретений, чертежами. Сведения о ТР, имеющих отношение к ИТР, заносим в табл. 7.2.

Изучаем сущность занесенных в табл.7.2 ТР по сведениям, содержащимся в таблицах, а также путем просмотра текстов патентных описаний, статей и т.п. Если из рассмотрения сущности ТР видно, что оно служит достижению той же цели, что ИТР (аналог ИТР), документ включаем в перечень для детального анализа. Запись об этом делаем в графе 5 табл.7.2.

Эскизы аналогов приведены на рис.7.2.

Эскизы аналогов

1

а)

б)

в)

г)

д)

Рис. 7.2

Таблица 7.2

Патентная документация, отобранная для анализа

7.2.3 Анализ результатов поиска
