, (7)

Где: R -продолжительность смены, сек, t_оп - норма времени на выполнение организационной операции (гр. 6), сек.

Графа 8- расценка определяется на каждую неделимую операцию путем умножения секундной тарифной ставки, соответствующего разряда на норму времени на выполнение неделимой операции и суммируется по всей организационной операции (с точностью до 0,01)

Графа 9- расчетное количество рабочих для выполнения организационной операции определяется по формуле (8):

, (8)

Где: t_оп –норма времени на выполнение организационной операции (гр.6), сек, τ - такт потока, сек.

Анализ технологической схемы основного потока

Анализ производится расчетным и графическим методами.

Коэффициент согласования К_с определяющий загруженность потока, определяется по формуле (9):

, (9)

Где: T_изд - трудоемкость изделия в потоке, сек, N_ф -фактическое количество рабочих, τ - такт потока, сек.

К_с = *239=1,00

Так как Кс=1 следовательно поток согласован верно

Графический анализ производится по графику синхронности Рис. 3.1, диаграмме синхронности операций Рис.3.2 г рафик синхронности показывает время выполнения операции и отклонения времени от такта.

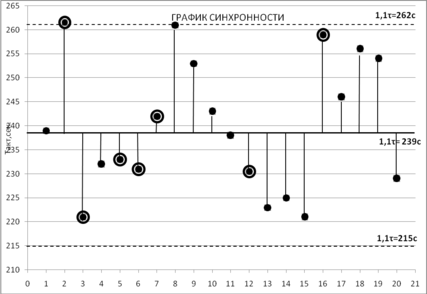

Рисунок 4.5- График синхронности

Диаграмма синхронности показывает загруженность операции и специализацию работ.

Рис. 4.6 Диаграмма синхронности

Расчет и анализ технико-экономических показателей потока

Окончательный итог организационно-технологического построения швейных потоков подводится расчетом основных технико-экономических показателей (ТЭП), оценивающих процесс организации труда в потоке.

Для расчета ТЭП составляется сводная таблица 4.21

Таблица 4.21.-Сводная таблица численности рабочих по специальностям в потоке

Наименование изделия Жакет женский

Выпуск в смену, ед.120

Такт потока, 239 сек

Количество рабочих в потоке 27 ч

Технико-экономические показатели процесса рассчитываются на основе организационно-технологической схемы потока и сводной таблицы рабочей силы и приводятся в сводной таблице 4.22.

Показатели рассчитываются по следующим формулам:

• Выработка на одного рабочего в смену ПТ (производительность труда) характеризует технический уровень потока:

; (10)

Где: М_см -выпуск в смену, ед, N _р -расчетное количество рабочих, чел.

ПТ= =4,43ед

• Средний тарифный разряд γср:

; (11)

γср= =3,13

• Средний тарифный коэффициент Q_ср:

; (12)

Q_ср= =1,313

Показатели Q_ср, r_cp -характеризуют квалификационную сторону применяемой технологии, но не прогрессивность потока.

• Стоимость обработки единицы изделия Р_изд, руб.:

P_изд =∑Р_i: (13)

где: Р_i - сумма расценок по организационным операциям

Р_изд =38,42 руб.

; (14)

Р_изд = =38,42руб

; (15)

Р_изд = =38,41руб

(16)

Р_изд =16,2*1,313*1,8=38,40руб.

Где: С_{т дн 1 раз} -дневная тарифная ставка 1 разряда С_{т час} -часовая тарифная ставка 1 разряда; сумма тарифных коэффициентов (графа 17); Q_ср -средний тарифный коэффициент; М_см-выпуск в смену; ПТ -выработка на 1 рабочего в смену.

• Коэффициент механизации потока К_м.:

; (17)

Где: ∑t _м,∑t _с, ∑t _п, ∑t_а - сумма времени по специальностям, сек; Т_изд трудоемкость изделия, сек.

К_м= =0,65

• Коэффициент использования оборудования Ки.о.:

; (18)

Ки.о= =0,92

Где: , , , - сумма времени по неделимым операциям машинных специальностей, сек; , , ,  - сумма времени по организационным операциям машинных специальностей, сек.

К_и.о. – характеризует качество разделения труда по специализации рабочих мест.

• Съем продукции с 1 м² производственной площади σ:

; (19)

где: М_см -выпуск изделий в смену, ед.; S_пот-площадь потока, м².

σ= =0,68ед

Таблица 4.22. -Технико-экономические показатели проектируемого потока

Сводная таблица оборудования рабочих мест

После завершения расчетов ТЭП приводится сводная таблица применяемого в потоке оборудования (табл.4.23.). Сводная таблица оборудования и рабочих мест потока составляется на основании технологической схемы потока.

Таблица 4.23 – Оборудования рабочих мест

План размещения рабочих мест на потоке
