імпульсна пряма напруга - 2,5 В;

максимально допустима імпульсна або постійна зворотна напруга - 30 В;

час зворотного відновлення діода - 0,01 мкс.

Розрахуємо опір резистора R4

(2.13)

Розрахуємо розсіювану потужність на резисторі R4

(2.14)

Вибираємо резистор з ряду Е24 опором 51 Ом, марки МЛТ-0,5. [4]

З [4] вибираємо діод VD2 з таких міркувань, що він повинен витримувати максимальний відмикаючий струм і максимальну напругу управління для даного вибраного симетричного тиристора. Діод VD2 вибираємо КД103А для якого:

максимально допустимий постійний прямий струм - 0,1 А;

максимально допустима постійна зворотна напруга - 50 В;

постійна пряма напруга - 1 Ст.

Розрахунок джерела живлення системи управління.

Живлення системи управління здійснюється від джерела живлення +5В. Струм вжитку системи управління від джерела живлення близько 100 мА.

Розрахуємо необхідну для роботи стабілізатора вхідну напругу U_вип при заданій вихідній напрузі:

(2.15)

Розрахуємо максимально розсіювану транзистором потужність:

(2.16)

Вибираємо регулюючий транзистор. Його гранично допустима розсіювана потужність має бути більше значення P_max, гранична допустима напруга між емітером і колектором - більше U_вип, а максимально допустимий струм колектора більше IH. Вибираємо транзистор КТ815Б для якого: h21e=40; Uke=40В; Ik max=1,5 A. [4]

Розрахуємо максимальний струм бази регулюючого транзистора:

. (2.17)

Вибираємо відповідний стабілітрон. Його напруга стабілізації має дорівнювати вихідній напрузі стабілізатора, а значення максимального струму стабілізації перевищувати максимальний струм бази. Вибираємо стабілітрон КС156А для якого: h_21e=40; U_ke=40В; I_{k max}=1,5 A. [4]

Розрахуємо опір резистора R18

(2.18)

Розрахуємо потужність розсіяння резистора R18

(2.19)

З [4] вибираємо резистор R18=510 Ом, марки МЛТ-0,25.

Визначаємо змінну напругу, яка має бути на вторинній обмотці мережевого трансформатора:

(2.20)

По струму навантаження визначуваний максимальний струм, поточний через кожен діод випрямного моста:

(2.21)

Визначимо зворотну напругу, яка буде прикладено до кожного діода випрямляча:

(2.22)

З [4] вибираємо діоди КД208Б для яких:

максимально допустимий постійний прямий струм - 0,5 А;

максимально допустима постійна зворотна напруга - 600 В;

постійна пряма напруга - 1,0 Ст

Розрахуємо ємкість конденсатора фільтру:

. (2.23)

Вибираємо конденсатор С4 - 100 мкФ х 16 В, марки К50-35, конденсатор С5 - 100 мкФ х 16 В, марки К50-35. [4]

З [6] виберемо трансформатор Тр1 марки ТВП 231 - 127/220 - 50 для якого:

номінальна потужність - 9 Вт;

струм первинної обмотки - 0,016 А;

напруга на вторинній обмотці - 10 В;

номінальний струм вторинної обмотки - 0,3 А.

Вибір мережевого фільтру.

Трифазний мережевий фільтр можна використовувати марки HLV-110-380/30 для якого:

частота живлячої мережі - 50 - 63 Гц;

напруга живлення - трифазне 380 В;

номінальний струм навантаження - 30 А на кожну фазу.

Також мережевий фільтр можна реалізувати з трьох однофазних мережевих фільтрів з тими параметрами, що і в попередньому мережевому фільтрі. Для реалізації мережевого фільтру будуть використовані три однофазні мережеві фільтри з такими параметрами:

номінальний струм навантаження на одну фазу - 25 А;

частота живлячої мережі - 50 Гц;

фазна напруга - 220 Ст

Три однофазні фільтри сполучаємо зіркою і отримаємо мережевий трифазний фільтр.

2.4 Модельне дослідження розробленої системи керування

Для підтвердження проведених теоретичних розрахунків у дипломному проекті виконано модельне дослідження роботи трьохфазного тиристорного регулятора. При інтерактивному моделюванні був вибраний програмний продукт MULTISIM, реалізована модель дослідження представлена на рис.2.4 Особливістю дослідження моделі являться те що після збірки схеми були вибрані контрольні точки вимірювання форми та рівня сигналу.

На панелі осцилографа, підключеного до джерела живлення, були встановлені представлені параметри вимірювання: для шкали напруги фази А - 100 V/Div, без змішення; для шкали напруги фази В - 100 V/Div, без змішення; для шкали напруги фази С - 100 V/Div, без змішення; для шкали часу - 5 ms/Div, без затримки. Фази А, В та С змішенні одна від одної на 120 градусів, що і видно з рис. 2.5.

Результати у виді осцилограм модельного дослідження приведені на рис.2.5 - 2.8.

EMBED Word.Picture.8

Рисунок 2.4 - Модель системи керування

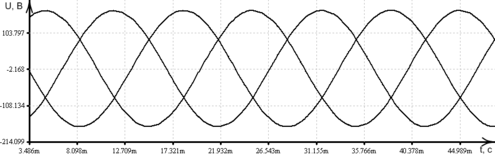

Рисунок 2.5 - Осцилограма напруги живлення

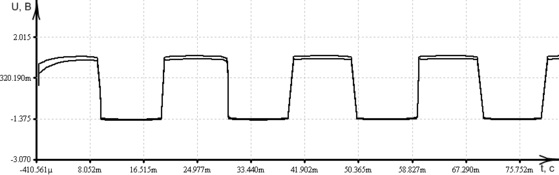

Рисунок 2.6 - Осцилограма сигналу що знятий після оптрона

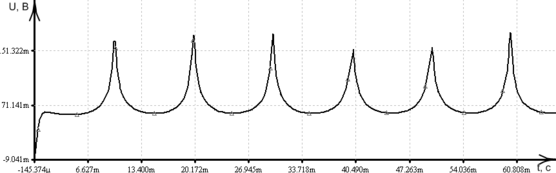

Рисунок 2.7 - Осцилограма сигналу керування що подасться на тиристори

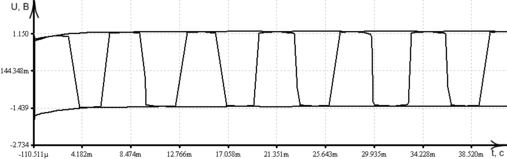

Рисунок 2.8 - Осцилограма напруги на двигуні

3. Технологічна частина

3.1 Монтаж і експлуатація конвеєрних ліній

Приступаючи до установки конвеєра, необхідно перевірити технічний стан всіх вузлів машини. Потім колеса конвеєра встановлюють на дерев'яні підкладки. Рама має бути змонтована так, щоб осі коліс знаходилися в горизонтальному положенні. Положення коліс перевіряють, користуючись рівнем.

Після установки рами приступають до натягування стрічки, монтажу електродвигуна і воронки. На закінчення монтажних робіт підводять електричну енергію і включають електродвигун.

Стаціонарні конвеєри поступають на місце експлуатації в розібраному вигляді і їх вмонтовують на легких фундаментах, естакадах і в галереях.

На підприємствах будівельної індустрії довжина похилих галерей може досягати 90м. такі установки вмонтовують спеціальні бригади. Машиністам транспортуючих машин доводиться брати участь в монтажі легших стаціонарних конвеєрів.

Нормальна робота стрічкового конвеєра багато в чому залежить від якості виконання монтажу. Перекоси, допущені при монтажі, не дають можливості відрегулювати конвеєр і під час експлуатації його часто зупиняють для наладки.

Зазвичай монтаж стаціонарного конвеєра починають з конструкції, що несе, супроводжуючи роботу ретельним вивірянням. Вивірену конструкцію тимчасово закріплюють розпірками. На вивіреній і закріпленій металевій конструкції розмічають отвори під роликові опори. Просвердливши отвори, приступають до монтажу роликових опор. Проте цьому повинна передувати ретельна перевірка роликових опор. Слід мати на увазі, що осьова гра роликів недопустима.

Роликові опори збирають в наступному порядку: спочатку вмонтовують нижні ролики і укладають балки з кронштейнами для верхніх опор. Після того, як ролик буде вставлений в гніздо кронштейна, його перевіряють по косинцю і затягують болти кріплення. Взаємне положення роликів вивіряють за допомогою натягнутого шнура. Вертикальне положення роликів регулюють прокладками.

Підшипники приводного барабана встановлюють на металеву конструкцію конвеєра і ретельно закріплюють. Барабан вивіряють і встановлюють в нормальне положення шляхом зміни кількості прокладок під підшипники.

Відповідно до положення валу приводного барабана вмонтовують вузол електродвигун - редуктор.

Після виконання монтажних операцій, пов'язаних з установкою приводного барабана і електродвигуна з редуктором, необхідно виконати обкатку цього вузла і усунути відмічені дефекти.

Потім переходять до установки натяжної станції. Підшипники натяжної станції закріплюють болтами, не затягуючи гайок. На закінчення необхідний перевірити паралельність гвинтових натяжок, а також горизонтальність барабана. Лише після цього остаточно затягують гайки кріплення підшипників.

Нормально змонтовані, приводний і натяжний барабани легко обертаються від руки.

Завершальною роботою по монтажу конвеєра є установка стрічки. Для цього необхідно рулон стрічки за допомогою вставленої в нього осі (відрізання валу або труби) обперти на козли або підвісити до балок естакади. Рулон встановлюють по осі конвеєра попереду, позаду або над ним, залежно від умов, з таким розрахунком, аби товще гумове обкладання служило згодом робочою поверхнею.

Зовнішній кінець стрічки стропують канатом, і рулон стрічки розкочують уздовж машини. Якщо до моменту розкочування стрічки вже проведений монтаж електроживильної мережі, приводний барабан конвеєра може використаний як шпиль. Для цього на приводний барабан намотують 3-4 витки каната, натягують його і, включивши привід, підтягують стрічку.

Стрічку слід натягувати так, щоб стик для оброблення потрапляв на верхню гілку конвеєра.

Експлуатація стрічкових конвеєрів.

Стрічкові конвеєри при правильній експлуатації є надійним виглядом транспорту і виходять з буд лише при використанні їх не за призначенням або при порушенні правил експлуатації.

Стрічковий конвеєр до початку експлуатації має бути ретельно оглянутий і випробуваний на холостому ходу.

В процесі огляду, пробного запуску і впродовж всієї роботи машини необхідно ретельно стежити за мірою натягнення стрічки. Стрічку не можна надмірно натягувати, оскільки це збільшує витрату потужності, ослабляє стик і робить стрічку дуже чутливою до неточної установки роликових опор. Слабке натягнення також недопустимо, оскільки збільшує її провисання, наводить до розсипу вантажу, що транспортується, і утрудняє регулювання.

Натягнення стрічки можна при деякому досвіді перевірити по величині прогину від натиску на неї рукою і по величині провисання навантаженої стрічки між роликами. Підвищене провисання стрічки між роликовими опорами є наслідком збільшеного кроку цих опор, недостатнього натягнення стрічки або підвищення навантаження на стрічку.

Для нормального натягнення конвеєрної стрічки необхідно підтягнути натяжний пристрій, а також перевірити крок роликів.

При перевірці конвеєра необхідно простежити за тим, аби стрічка переміщалася прямо, без зсуву убік і без тієї, що пробуксувала. Щоб уникнути тієї, що пробуксувала стрічки і псування її внутрішньої поверхні барабан треба очищати від налипаючих часток матеріалу, що транспортувався. Слідує також періодично очищати від налипаючих часток ролики і міжстрічкові перекриття. Погане очищення роликів і стрічки може бути причиною простоїв і аварій машини.
