Задание

Задание студенту Джуманову Ильвару Фаридовичу

гр. РЭМ-441 «Потери нефтепродуктов от испарения из резервуаров. Расчет потери бензина от больших дыханий».

Задание на расчет потерь бензина.

Определить потери бензина при «большом дыхании» из резервуара РВС-5000, расположенного в г. Уфе на перевалочной нефтебазе. Диаметр резервуара Др = 22,76 м., высота Нр = 11,9 м, высота корпуса крыши h_k=0,57 м, высота взрыва бензина начальная _вз=7м, высота взрыва конечная

. Закачка длится t=2,5 часа, с производительностью Q=60м³/ч. Средняя температура бензина T_ср=298 К.

Время простоя резерва Т_ср=17,5 ч. Закачка производится днем в ясную солнечную погоду. Нагрузка дыхательных клапанов Pк.в.=196,2 Па.

Рк.д. =1362 Па. Барометрическое давление Ра=0,1013. Температура начала кипения бензина Тн.к.=319 К, плотность , давление насыщенных паров 311 К.

Географическая широта расположения резервуара

’.

СОДЕРЖАНИЕ

Введение 4

1. Расчет потерь бензина от «большого дыхания» 6

2. Некоторые методы и средства снижения потерь нефти и нефтепродуктов 15

2.1 Резервуары для хранения легковоспламеняющихся жидкостей (ЛВЖ) 15

2.2 Резервуары с металлическими и синтетическими понтонами 15

2.3 Резервуары с плавающей крышей 16

2.4 Резервуары повышенного давления 18

2.5 Резервуары с эластичными полимерными оболочками (ПЭО) 19

2.6 Подземное и подводное хранение топлив 19

2.7 Использование дисков - отражателей 20

3. Техника безопасности 22

Заключение 23

Список литературы 24

Введение

Нефть и нефтепродукты проходят сложный путь транспортировки, хранения и распределения. От скважин до установки нефтеперерабатывающего завода, от завода до потребителя. При этом они подвергаются многочисленным транспортным операциям, которые сопровождаются потерями, составляющими около 9% от годовой добычи нефти. Из них 2-2,5% приходятся на потери в сфере транспорта, хранения и распределения нефтепродуктов. Эти потери подразделяются на количественные (утечки, разливы, аварии), качественно-количественные (испарение, смешение). Значительную долю в общем балансе потерь составляют потери от испарения в резервуарах и при сливо-наливных операциях.

Испарение нефти и бензинов приводит к изменению их физико-химических свойств, уменьшению выхода светлых нефтепродуктов при переработке нефти, ухудшению эксплуатационных характеристик двигателей. В связи с этим затрудняется запуск двигателей, надежность их работы, увеличивается расход топлива и сокращается срок эксплуатации. Теряемые легкие углеводороды загрязняют окружающую среду и повышают пожароопасность предприятий.

По данным исследований Всероссийского Научного исследовательского института по сбору, подготовке и транспорту нефти (ВНИИСПТ нефти), при испарении 2% по весу легких фракций автобензин октановое число снижается в среднем N^a=0,4 единицы, а удельная мощность двигателя N^a = 0,24-0,4%.Этому снижению октанового расхода топлива N^a0,3 – 0,36% для различных марок автобензина.

Потери нефтепродуктов на нефтебазах происходят в результате нарушения правил технической эксплуатации сооружений и технологического оборудования. Эти потери (от утечек, смешения, загрязнения, обводнения, неслитого остатка и др.) должна быть полностью ликвидирована или уменьшена путем повышения технического уровня эксплуатации, проведения организационно-технических и профилактических мероприятий.

Одним из основных видов потерь нефти и нефтепродуктов являются потери от «больших дыханий» резервуаров при закачке продукции. «Зеркало» нефтепродуктов при этом как торец поршня в поршневом насосе поднимается вверх и, снимая газовое пространство резервуара, заставляет открыться тарелкам механических дыханий клапанов. Ниже представлен расчет потерь бензина от «большого дыхания» РВС-5000.

1. Расчет потерь бензина от «большого дыхания»

1. Определим площадь зеркала бензина

(1)

где d_р – внутренний диаметр резервуара, м.

d_р =22,76 м.

2. Найдем высоту газового пространства после закачки бензина.

Н_г1=Н_р-Н_вз+ , м (2)

где H_р - высота резервуара, м. H_р=11,9м.

Н_вз = высота взрыва после закачки бензина, м.

Н_вз=11м.

- объем, ограничиваемый поверхностью крыши и плоскостью, проходящей через верхний срез цилиндрической части резервуара (для вертикальных цилиндрических резервуаров с конической крышей

, здесь h_k – высота конуса крыши, м.)

, м (3)

3. Абсолютное давление в газовом пространстве резервуара до закачка Р_р=101325Па

4. Находим высоту газового пространства резервуара до закачки с учетом конуса крыши.

(4)

где - высота взлива бензина конечная, м.

=11м.

- высота взлива бензина начальная, м.

=7м.

=5,09м.

5. Найдем объем газового пространства резервуара

, м³ (5)

где f_б- площадь зеркала бензина, м²

6. Найдем отношение абсолютного давления газового пространства резервуара к средней температуре бензина

(6)

7. По графику (рис.1.) для определения плотности бензиновых паров, исходя из уравнения состязания

(7)

найдем плотность паров бензина, где р₁ – абсолютное давление в газовом пространстве, Па

Рис.1. График для определения плотности бензиновых паров

М- молярная масса паров бензина, кг/моль;

- универсальная газовая постоянная, Дж/(моль∙К)

=8314,3 Дж/(моль∙К)

Т – средняя температура бензина, Т_пср = 298 К.

8. По формуле Воинова находим молярную массу бензиновых паров

(8)

где Т_п=Т_н.к-30К (9)

где Т_н.к – температура начала кипения бензина, К

Т_н.к = 319К,

Тогда Т_н=319-3=289К.

Подставляем значение Т_н в формулу (8)

М = 52,629-0,246∙289+0,001∙289²=65,056 кг/моль

9. Подставляя данные в формулу (7), получим:

10. Находим суммарное время до окончания закачки бензина

, (10)

где f_пр- время простоя резервуара до закачки,

f_пр=17,5г

f₃- время закачки резервуара,

f₃=2,5 часа

f=17,5+2,5=20часов

11. Найдем прирост средней относительной концентрации в газовом пространстве резервуара за время простоя , (табл 25 [2]) , где Сs – концентрация бензиновых паров на линии насыщения.

(для

=20часов при солнечной погоде) (11)

12. Вычислим скорость выхода паровоздушной смеси через 2 дыхательных клапана типа НДКМ-200

, (11)

где Q – производительность закачка, м³/ч

Q=60м³/м³,

d – диаметр (внутренний) дыхательного клапана НДКМ-200, d=200мм = 0,2м.

2 – число дыхательных клапанов.

13. Произведем нахождение величины - прироста средней относительной концентрации в газовом пространстве резервуара за время выкачки бензина (по графику24 [2]), рис.3.

Рис. 3. Зависимость часового прироста относительной концентрации в газовом пространстве во время выкачки из резервуара, оборудованного двумя дыхательными клапанами типа НДКМ:

1 - РВС-300;

2 – РВС-500;

3 – РВС-10 000;

4 – РВС-20 000;

(12)

14. Найдем среднюю относительную концентрацию в газовом пространстве резервуара в рассматриваемый период

(13)

где - высота газового пространства резервуара после закачки бензина, м

=1,09

- высота газового пространства резервуара до закачки бензина, м

=5,09

- время закачки, час.

=2,5 часа

- средняя относительная концентрация в газовом пространстве резервуара за время 2,5 часовой закачки

=0,052

- средняя относительная концентрация в газовом пространстве резервуара за время простоя,

=0,2

15. Определим давление насыщенных паров бензина

По графику 23 [2] для Т_{п ср}=298⁰К (рис.4)

Р_s = 28800 Па

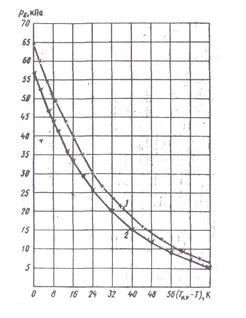

Рис.4. График для определения давления насыщенных паров нефтепродуктов: 1 – авиационные бензины; 2 – автомобильные бензины

16. Определим среднее расчетное парциальное давление паров бензина

(14)

где - средняя относительная концентрация в газовом пространстве резервуара в рассматриваемый период,

= 0,544

- среднее расчетное парциальное давление паров бензина,

=28800 Па

=0,544ּ28800=15667 Па

17. Рассчитаем потери бензина на одного «большого дыхания»

(15)

где - объем закачиваемого в резервуар бензина за 2,5 часа,

=2,5ּQ=2.5ּ650=1625 м³

- объем газового пространства резервуара перед закачкой бензина, м³,

=2070 м³

- абсолютное давление в газовом пространстве в конце закачки

Р²=Р_а+Р_к.у , (16)

где Р_а – барометрическое (атмосферное) давление Р_а=101320 Па,

Р_к.у – нагрузка дыхательных клапанов, Па

Р_к.у = 1962
