Рруш=125 Н.

Необхідне зусилля визначаємо за формулою:

Рруш=Fk*Pm;

Pm-робочий тиск у пневмоциліндрі. Звідси:

Fk=Pруш/Рм=125/0,4*10²=3,125 см².

Виходячи з величини значення Fk підбираємо діаметри поршня і штока:

Діаметр поршня:

Приймаємо D_П=32 мм

Розраховуємо площу робочої поверхні поршня:

штока:

Площа вихлопної порожнини:

F_n2 = F_n1-F_Ш=0,0008-0,000785=0,000015 м²

Маса рухомих частин пневмопривода 0,4 кг

Приведена до поршня маса вантажу та частин привода:

m=mb+mn=12.0+0.4=12.4 кг

Рівняння руху вантажу:

x^I=0.435 sin (7.39t)

x^II=0.059(1-cos(7.39t))

x=0.059-0.00939sin(7.39t)

Результуюча всіх сил опору:

P(t)=Pc.тp+mb*g*f+P2(F1-F2)=40+12*9.8*0.3+10⁵(0.0008-0.000785)=76.82 H

Pc.тp=40 Н – сила опору рухомих частин.

Розрахунок витрат стисненого повітря пневмоциліндром.

Q=q*n*

q=2V-об’єм повітря необхідний для виконання одного циклу

n – кількість циклів

- 1,1…1,3 – коефіцієнт, що враховує невиробничі витрати.

V=R²L=3.14*1.6²*5=40.2 см³

q=2*40,2=80,4 см³

Q=80,4*70,5*1,3=7377,88 см³/хв

Розрахунок виконавчого пневмомеханізма для розкривання та закривання стулок.

Стулки являють собою складний кривошипно-шатунний механізм.

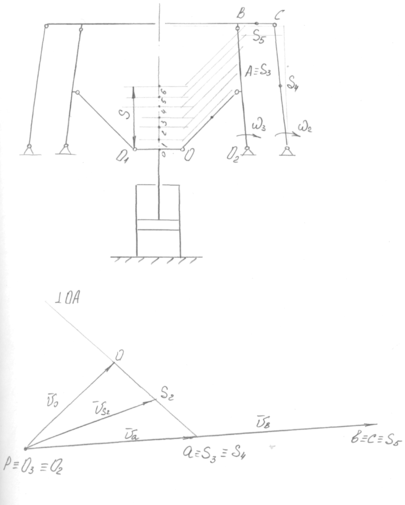

Для підбору та розрахунку пневмоциліндру необхідно знайти приведену масу стулок. Для цього необхідно розглянути всі положення цих стулок при заданому ході пневмоциліндра (рис. 7).

Рис. 7 - Розрахункова схема стулок

Будемо розглядати одну (праву) стулку, так як вони ідентичні одна одній.

Розрахункова формула представляє собою рівняння рівноваги моментів інерції

Спростивши праву і ліву частини:

I_O2=I_O3=1/3 m₃₍₄₎l²

I_S2=0,1m₂l² – сила інерції другої ланки.

Для знаходження приведеної маси необхідно хід пневмоциліндра поділити на окремі ділянки, для визначення м_прмакс.

Для цього задаємося синусоїдальним законом руху штока пневмоциліндра.

x = S/T (1-cos at)

t – поточне значення часу, с;

a=2/T, відповідно:

x=S/T(1-cos2/T*t).

Для знаходження необхідних швидкостей та кутових прискорень w2, w3, w4, w5, необхідно побудувати план швидкостей.

Алгоритм побудови.

Знаходимо швидкість т. О за формулою

S=0,04 м – хід штовхача;

T=1,15 с – час одного циклу роботи;

t – поточне значення;

Рис. 8 - Кінематична схема стулок

t1=Т/6, t2=(Т/6)*2, t3=(Т/6)*3

V₀=0,04/1,15*(1-cos2/1.15*t2)

Визначаємо швидкість т. А:

V_A=V₀+V_AO/OA

V_A=V₀₂+V_AO2/O2A

Визначення швидкості т. В методом подібності:

ab/O2A=AB/O2Aab=O2A*AB/O2A$

Знаходимо швидкості т. С, т. S₄, S₅.

Визначимо кутові швидкості: w₃=w₄=V_A/lO₂A;

Розглянувши плани швидкостей можна зробити висновки, що вони по числовим значенням однакові, лише змінюється напрямок, тому розглядаємо любий один план швидкостей і визначаємо потрібні швидкості:

Va=pa*_V=69*0.00056=0.0386 m/c

Vb=pb*_V=138*0.00056=0.076 m/c

Vc=Vb=0.076 m/c

Vs3=Vs4=Va=0.039 m/c

Vs5=Vc=0.076 m/c

w3=w4=Va/l_O2A=0.039/0.182=0.21 c^-1

w2=0.195 c^-1; Vs2=0.032 m/c

Для розрахунку сил інерції приймаємо:

m_Р.Ч.Ц.=0,4 кг

m2=0,450кг

m3=0,700 кг

m4=0,700 кг

Відповідно:

Is2=0.1m2l1²=0.1*0.450*0.16*0.16=7.2*10^-3

Io2=Io3=1/3m3l2²=1/3*0.700*0.29=6.7*10^-2

Обчислюємо приведену масу стулок:

Так як стулки ідентичні, то загальна приведена маса буде:

m_ПР=27,4 кг.

Вихідні дані для розрахунку пневмоциліндру:

• тиск повітря в магістралі:

Рм=0,40 МПа;

• ефективна площа вхідного отвору:

Fl=4*10^-6 м²

• початкова і кінцева приведені координати поршня:

Хо1=Хо2=0,01 м

• зусилля необхідне для піднімання штоку:

Рруш=351,2 Н

Необхідне зусилля можна визначити за формулою:

Рруш=Fk*Pm

Рм - робочий тиск в пневмоциліндрі

Fk – площа, яка визначається як різниця площі поршня і штока

Fk=Рруш/Рм=351,2/40=7,024 см²

Виходячи з площі Fk підбираємо діаметр поршня і штока:

Fш=d²/4=3.14*100/4=78.5 mm²

F пор= Fk+ Fш=78,5+7,024=85,5 мм²

Діаметр поршня:

Приймаємо Dп=32 мм

Площа робочої поверхні поршня:

штока:

Площа вихлопної порожнини поршня:

Fп2= Fп1- Fш=8,04*10^-4-7,85*10^-5=7,255*10^-4м²

Результуюча всіх сил опору:

P(t) = Pc.mp.+m_BgF+P2(F1-F2)=40+12.5*9.81*0.3+10⁵(8.04*10^-4-7.85*10^-5)=139.5 H.

Pc.mp.=40 H – сила опору рухомих частин пневмоприводу;

F = 0,3 – коефіцієнт тертя.

Розрахунок витрат стисненого повітря пневмоциліндром.

Q=q*n*

q=2V - об’єм повітря необхідний для виконання одного циклу

V=R²L=3.14*2.5*2.5*23=451.375 cm²

q=2V=2*451.375 = 902.750 cm³

n – кількість циклів n=38

=1,1…1,3 – коефіцієнт, що враховує невиробничі витрати;

Q = 2*451,375*38*1,3=44595,85 см³/хв.

3.4 Розрахунок виконавчого пневмомеханізму для зштовхування штабеля пачок в ящик

Вихідні дані до розрахунку:

тиск повітря в магістралі:

Рм=0,4 МПа

хід виконавчого механізму:

S=0.23 м

Час спрацювання механізму T=0,85 с

ефективна площа вхідного отвору: fl=4*10^-6 м²

початкова і кінцева приведені координати поршня:

Хо1=Хо2=0,01 м

Зусилля необхідне для спрацювання:

Р руш = 246 Н

Зусилля необхідне для спрацювання визначаємо з формули:

Рруш = Fk*Рм

Рм- робочий тиск в пневмоциліндрі,

Fk – площа, яка визначається як різниця площі штока і поршня.

Fk=Рруш/Рм=246/40=6,14 см²

Виходячи з величини значення Fk підбираємо діаметри поршня D і штока d.

3.5 Розробка циклограми роботи машини та розрахунок суміщення робочих органів

Циклограма машини – це сукупність циклограм робочих органів. В нашому випадку ми складаємо проектну циклограму, щоб вірно визначити тривалість робочого циклу машини і отримати потрібну продуктивність.

Відповідно до структурної схеми спочатку набираємо штабель висотою сім пачок, а потім зіштовхуємо його в ящик. Одночасно з набором штабеля в нас відбувається операція відведення заповненого ящика, а також подача порожнього ящика для завантаження в нього наступного штабеля виробів.

Ми розробили прямокутну циклограму пристрою у масштабі 1 с=5, 83 мм врахувавши час спрацювання пневмоциліндрів і забезпечили потрібну продуктивність пристрою.

Циклограма роботи машини: I – стулки; II – підйомний стіл; III – штовхач; IV – подача ящика; V – утримувач клапанів; 1 – робочий хід; 2 – холостий хід; 3 – вистій.

I	1	3		2		3	1		3		2		3		1		3	2	3	1		3	2	3	1		3	2	3	1		3	2	3	1		3	2	3
II	3	1		3		2	3	1			3		2		3	1		3	2	3	1		3	2	3	1		3	2	3	1		3	2	3	1		3	2	3
III	2		3		1
IV	3		1		3		1	3
V	3		1		2		3	2		1		3

3.6 Суміщення робочих органів машини

Під суміщенням руху робочих органів розуміють послідовно-паралельний режим їх роботи. Чим більше часу іде на суміщення, тим зменшується тривалість кінематичного циклу, а також збільшується продуктивність при його мінімальних розмірах.

Це суміщення виконується при робочому ході штовхача та холостому ході штирів.

Розглянемо варіанти руху першого і другого робочих органів за лінійним законом.

Умови: V1p.x.=const; V2x.x.=const

A-точка можливого зіткнення.

Хід штирів S_2X.X.=45 mm

Хід штовхача S_1P.X.=125 mm

Sd₁^/=38 mm

Sd₁^/=Sd₁-=35 mm; =25

t_2XX=0.3 c

t_1PX=0.2 c

t₁₂=t_2PX+t_2XX-t^/_1PX=0.4+0.3-0.056=0.644 c

4. Монтаж, ремонт, експлуатація машин

Виробниче обладнання являє собою найбільш важливу частину основних фондів підприємств харчової промисловості, їх технічно-виробничий потенціал, тому питання монтажу, технічного обслуговування і ремонту, які забезпечують довговічність і працездатність обладнання повинні бути предметом повсякденної уваги обслуговуючого персоналу.

Монтаж та налагодження машин здійснюється у відповідності з технічним описом і інструкцією по експлуатації. В залежності від конструкції машини, її монтажу перш за все потрібна підготовка фундаментальної основи (площадки), яка повинна бути горизонтальною з підведеними пневмо і електрокомунікаціями, пристроями для зливання води при мийці машини.

Перед монтажем після зовнішнього огляду пристрою його розконсервовують, промивають гарячою водою або миючим розчином і потім висушують.

Оброблені поверхні деталей, які покриті захисним шаром мастила потрібно промити гасом і ретельно витерти.
