εу – величина погрешностей установки заготовки при выполняемом технологическом переходе, мкм.

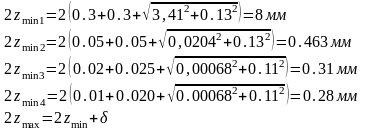

2zmin – величина промежуточного припуска, мм.
2zmax – максимальный припуск на обработку поверхности заготовки, мм.
, где
ρкор – погрешность заготовки по короблению, мм
ρсм – погрешность заготовки по смещению, мкм
, где
Δк= 0.5– удельная кривизна заготовки, мкм/мм,
L – длина обрабатываемой поверхности, мм
ρсм = δ=1,2, где δ – допуск на заготовку
ρсмз = 1,2 мм
мкм
ρо1 = 341х0.06 = 20,46 мкм ρо2 = 341х0.04 = 13,64мкм
ρо3 = 341х0.02 = 6.82 мкм ρо4 = 341х0.002 = 0.682мкм

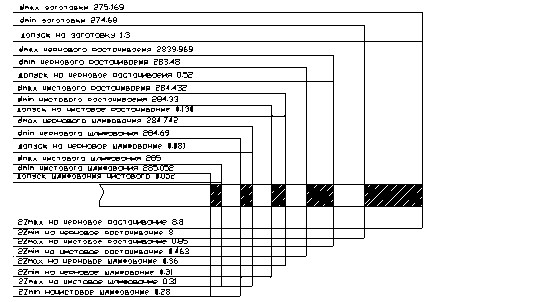

Схема полей расположения припусков и допусков.
Статический метод определения припусков.
Таблица 2.5.2
| Поверхности и вид обработки | Припуск | Размер | Предельные отклонения |
| Заготовка Поверхность ø325 Точение | 4.5 | 329,5 325 | +1400 +570 |
| Заготовка Поверхность ø335 Точить | 4.5 | 339,5 335 | +1400 +570 |
| Заготовка Поверхность ø305 Точить | 4.5 | 309,5 305 | +1300 +520 |
| Заготовка Поверхность ø275 Расточить | 1,7 | 273,3 275 | +1300 +520 |
| Заготовка Поверхность ø265 Расточить | 6 | 259 265 | +1300 +520 |
| Заготовка Поверхность ø360 расточить | 6 | 354 360 | +1400 +570 |
| Заготовка Расточить фаску 1Х45 | 1 | 1 | |
| Заготовка Поверхность ø350 Расточить с подрезкой торца | 6 | 344 350 | +1400 +570 |
| Заготовка Поверхность ø285 Расточить начерно Расточить начисто Шлифовать начерно Шлифовать начисто | 6 0,9 0,054 0,035 | 277,019 283,019 284,009 284,065 285 | +1400 +520 +1400 +570 |
| Заготовка Конус 15 расточить | 6 | 76 70 | +1300 +520 |
| Заготовка Поверхность ø295 расточить | 6 | 301 295 | +1300 +520 |
| Заготовка Уступ ø70 расточить | 2 | 68 70 | +740 +300 |
| Заготовка Отверстие ø12 мм Сверлить зенкеровать | 23 0,25 | 2,75 25,75 26 | +430 +110 +110 |
| Заготовка Фаска 2Х45 точить | 2 | 2 |
-
Выбор вспомогательного, режущего и мерительного инструментов.
При разработке технологического процесса обработки детали большое значение, для повышения производительности и снижения себестоимости, имеет правильный выбор инструментов для изготовления детали и для контроля размеров. При выборе инструментов следует стремиться к применению стандартных инструментов, но если целесообразно, можно применять специальный, комбинированный или фасонный инструмент.
Режущий инструмент выбирают в зависимости от методов обработки, свойств обрабатываемого материала, требуемой точности и качеств поверхности.
Таблица 2.6
| № опер. | Вспомогательный, режущий и мерительный инструменты. Их ГОСТ и материал режущей части. |
| 015 | Резец проходной Т15К6 ГОСТ 18879-73,резец расточной Т15К6 ГОСТ 18063-72, штангенциркуль ГОСТ 166-89,патрон 3-х кулачковый ГОСТ 16886-71 |
| 025 | Резец расточной Т15К6 ГОСТ 18063-72, штангенциркуль ГОСТ 166-89,патрон 3-х кулачковый ГОСТ 16886-71 |
| 035 | Сверло Р6М5 ГОСТ 2420-2-80,калибр-пробка ГОСТ 14809-89,зенкер Р6М5 ГОСТ 3231-71,специальное сверлильное приспособление |
| 040 | Фреза концевая ВК8 ГОСТ 17026-71, специальное приспособление |
| 045 | Шлифовальный круг 16167-80, штангенциркуль ГОСТ 166-89,патрон 3-х кулачковый ГОСТ 16886-71 |
-
Подробная разработка двух операций технологического процесса.
Этот пункт делается для двух разнохарактерных операций технологического процесса таких, как токарная с ЧПУ и сверлильная. Производят расчет режимов резания аналитическим и табличным методом.
-
Определение режимов резания на токарную операцию с ЧПУ 025 .Точить ø360 начерно с одновременной подрезкой торца, расточить ø350 начерно с подрезкой торца, расточить ø285 начерно, расточить внутреннюю поверхность на чисто точить, точить конус Δ1:3,расточить внутреннюю поверхностьø295,расточить уступ ø70.
-
Определение глубины резания.
-
На черновую обработку
Ø350 t1=6 мм; ø360 t2=4,5 мм; ø285 t3=6 мм; ø70 t4=2; конус Δ1:3 t5=6.
На чистовую обработку
Ø285 t6=0.9 мм.
-
Определение подачи.
Soчер=0.45 мм/об
Кsд=0,95 – коэффициент зависящий от сечения державки резца;
Кsн=1.0 – коэффициент зависящий от прочности режущей части;
Кsm=0.9 – коэффициент зависящий от механических свойств обрабатываемого материала;
Ksy=0.9 – коэффициент зависящий от схемы установки заготовки;
Ksφ=1.0 – коэффициент зависящий от геометрических параметров резца;
Ksu=1.0 – коэффициент зависящий от материала режущей части;
Ksj=0.7 – коэффициент зависящий от жесткости станка;
Ksп=1.0 – коэффициент зависящий от состояния поверхности заготовки;
Sо1=0.98x1x1x0.95x1x0.7x1x1x1х0.9=0.58 мм/об,
Sо2=1.13x1x1x0.95x1x0.7x1x1x1х0.9=0.67 мм/об, Sо3=0.98x1x1x0.95x1x0.7x1x1x1х0.9=0.58 мм/об,
Sо4=0.98x1x1x0.95x1x0.7x1x1x1х0.9=0.58 мм/об,
Sо5=0.4x1x1x0.95x1x0.7x1x1x1х0.9=0.77 мм/об,
Чистовая обработка
Кsд=1 Кsн=1 Кsm=1.0 Ksy=0.9 Ksφ=0.6 Ksu=1.0 Ksj=0.7 Kse=1.0
Sо6=0.45x1x1x0.85x0.6х0.8=0.18 мм/об;
-
Определение скорости резания.
Vчерн=179 м/мн; Vполуч=179 м/мн; Vчист=487 м/мин;
Kvc=1 – коэффициент зависящий от группы обрабатываемости материала;
Kvо=1 – коэффициент зависящий от вида обработки;
Kvj=0.7 – коэффициент зависящий от жесткости станка;
Kvm=0.8 – коэффициент зависящий от механических свойств обрабатываемого материала;
Kvφ=1 – коэффициент зависящий от геометрических параметров резца;
Kvt=1 – коэффициент зависящий от периода стойкости режущей части;
Kvж=1 – коэффициент зависящий от наличия охлаждения
Vчерн=179х1х1х0.7х0.8х1х1х1=110 м/мин
Vполуч=179х1х1х0.7х0.8х1х1х1=110 м/мин
Vчист=487х1х1х0.7х0.8х1х1х1=272 м/мин
Vкан=185 м/мин;
Kvu=0.9; Kvp=1.2; Kvm=0.8; Kvt=1.0; Kvж=1.0; Kvc=1.0; Kvot=1.2
Vкан=185x0.9x1.2x0.8x1.0x1.0x1.0x1.2=192 м/мин
Vрез= 114 м/мин
Kvu=1.0; Kvr=1.0; Kvв=1.0; Кvn=0.75
Vрез=114x1.0x1.0x1.0x0.75=131 м/мин. [5]
-
Определение числа оборотов шпинделя.
об/мин;
об/мин;
об/мин
об/мин;
об/мин.
об/мин.
Корректируем Ч.В.Ш. по паспортным данным станка.
n1=50 об/мин; n2=71 об/мин; n3=71 об/мин; n4=71 об/мин;
n5= 355 об/мин; n6= 200 об/мин.
-
Уточняем скорость резания по принятому числу оборотов шпинделя.
-
Расчет минутной подачи.
Sm=Sxn
Sm1=0.55x50=29 мм/мин, Sm2=0.67x71=47.57 мм/мин,
Sm3=0.58x71=41.18 мм/мин, Sm4=0.58x71=41.18 мм/мин,
Sm5=0.77x355=273.35 мм/мин
-
Определение мощности резания.
Nt=4.5 кВт
Кпи=1.1 – коэффициент зависящий от материала инструмента.
Nрез=4.5x1.1=4.95 кВт.
Nс=Nдхη=10х0.8=8 кВт
- условия выполнимы.
Сверление
-
Определение режимов резания на сверлильную операцию с ЧПУ 035 Сверлить последовательно 2 отверстия ø12 мм, сверлить ø25,зенкеровать.
-
Определение глубины резания.
-
При сверлении t=1/2 D
На чистовую обработку
Ø25 t3=0.25 мм;
-
Определение подачи.
Ø12мм
Soт=0.29 мм/об Vт = 21.6 м/мин Pт =3755 Н Nт=1.10 кВТ
Ø25 мм
Soт=0.42 мм/об Vт = 17.6 м/мин Pт =10655 Н Nт=2.5 кВТ
