е) в графе 6 – масштаб изображения на чертеже;

ж) в графе 7 – порядковый номер листа в общей нумерации листов графической документации;

з) в графе 8 – общее количество листов графической документации(графу заполняют только на первом листе);

и) в графе 9 – наименование учебного заведения, кафедры;

Формы основных надписей и пример заполнения основной надписи для чертежа приведены в приложении У.

8 Обозначение документов

8.1 Структура обозначения документов

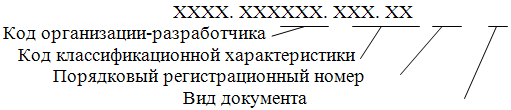

Для обозначения текстовых и графических документов проектов согласно ГОСТ 2.201 –80 устанавливается следующая структура:

На месте кода организации-разработчика записывают четырехзначный номер учебной специальности, по которой выполняется проект, например: 3119.

Код классификационной характеристики состоит из трех групп индексов.

Первая группа – индекс структурного подразделения УрГСХА (кафедры). Индекс кафедры технологии металлов и ремонта машин – 03.

Вторая группа состоит из двух знаков, означает номер сборочной единицы.

Третья группа состоит из двух знаков, означает номер детали в сборочной единице.

Порядковый регистрационный номер дипломного проекта от 001 до 999 устанавливается в соответствии с номером, присвоенным приказом на дипломное проектирование. Порядковый номер курсового проекта устанавливает соответствующая кафедра.

В ид документа записывают по шифрам согласно ГОСТ 2.102-80 и ГОСТ 2.701-84, например: сборочный чертеж – СБ, чертеж общего вида – ВО, габаритный чертеж – ГЧ, монтажный чертеж – МЧ, электромонтажный чертеж – МЭ, ремонтный чертеж – Р, генеральный план – ГП, планировка объекта – ПО, таблицы – ТБ, программа и методика испытаний – ПМ, расчеты – РР, ведомость дипломного проекта – ПВ, пояснительная записка – ПЗ, электрическая принципиальная схема – Э3. Документы, не имеющие шифра по приведенным стандартам, обозначаются буквой Д (Д1, Д2 и т.д.).

На чертежах деталей и в спецификации вид документации не указывается.

Обозначение сборочных единиц и деталей в спецификации и на чертежах записывают только для тех объектов, которые разрабатывают в проекте.

8.2 Примеры обозначения документов

В соответствии со структурой обозначения документов приведены варианты обозначения различных документов:

- 3119.030000.027. ПЗ - пояснительная записка проекта специальности 311900 "Технология обслуживания и ремонта машин в АПК", выполненного на кафедре технологии металлов и ремонта машин под номером 27;

- 3119.030000.027.ВО - чертеж общего вида изделия;

- 3119.030800.027.СБ - сборочный чертеж сборочной единицы под номером 8;

- 3119.030806.027 - чертеж детали под номером 6 сборочной единицы под номером 8;

- 3119.030000.027.ЭЗ - схема электрическая принципиальная.

Приложение А (обязательное)

Пример оформления титульного листа дипломного проекта

Министерство сельского хозяйства Российской Федерации

ФГОУ ВПО "Уральская государственная сельскохозяйственная академия"

Инженерный факультет

Кафедра технологии металлов и ремонта машин

Допустить к защите

Зав.кафедрой

д-р техн.наук, проф.

____________________И.И.Иванов

"____" ____________ ______ г.

ОРГАНИЗАЦИЯ ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ И СЕРВИСНОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЕЙ "УАЗ" НА БАЗЕ БОЛЬШЕИСТОКСКОГО РТПС

Дипломный проект

Пояснительная записка

3119.030000.027.ПЗ

Разработал студент _______ _____ П. П. Петров

(подпись) (дата)

Руководитель, доц., канд.техн.наук _______ ____ С .С .Сидоров

(должность, уч.степень) (подпись) (дата)

Консультанты:

по экономической части А. А. Алексеев

(должность, уч.степень) (подпись) (дата)

по безопасности жизнедеятельности К. К. Кузнецов

(должность, уч.степень) (подпись) (дата)

по экологической безопасности Т. Т. Тимофеев

(должность, уч.степень) (подпись) (дата)

Нормоконтролер Ф .Ф. Федотов

(должность, уч.степень) (подпись) (дата)

Екатеринбург 2004

Приложение Б

(обязательное)

Образец задания на дипломное проектирование

Министерство сельского хозяйства Российской Федерации

ФГОУ ВПО "Уральская государственная сельскохозяйственная академия"

Инженерный факультет

"УТВЕРЖДАЮ"

Зав.кафедрой__________

Кафедра ____________ (подпись)

(название) "___"______ 200 г.

ЗАДАНИЕ

на дипломное проектирование студента _________________________

1. Тема: ___________________________________________________

утверждена приказом по академии №__от "__" ________ 200 г.

2. Срок сдачи студентом законченного проекта "__" ___ 200 г.

3. Исходные данные к проекту:_______________________________ ____________________________________________________________________________________________________________________________________

4. Содержание расчетно-пояснительной записки

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

(перечень подлежащих разработке вопросов)

5. Перечень графического материала

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Консультанты по проекту (с указанием относящихся к ним разделов проекта)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7.Нормоконтролер _____________________________________________

8. Календарный план

Руководитель дипломного проекта _______ ___________________

(подпись) (инициалы, фамилия)

Задание принял к исполнению_________ _____________________

(подпись) ( инициалы, фамилия)

______________ (дата)

Приложение В

(обязательное)

Пример оформления реферата

Реферат

Дипломный проект: 80 с., 16 рис., 12 табл., 3 прил., 30 источников, 10 листов чертежей и плакатов.

ПРЕДПРОДАЖНАЯ ПОДГОТОВКА, СЕРВИСНОЕ ОБСЛУЖИВАНИЕ, ГОДОВАЯ ПРОИЗВОДСТВЕННАЯ ПРОГРАММА, ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС, УСТАНОВКА ДЛЯ СЛИВА МАСЛА, ТРУДОЕМКОСТЬ, ТЕХНИКА БЕЗОПАСНОСТИ

В дипломном проекте произведён анализ производственной деятельности ОАО "Б-Истокское ремонтно-техническое предприятие с базой снабжения" и его филиала СТО "УАЗ".

Разработаны мероприятия по организации предпродажной подготовки автомобилей семейства УАЗ, рассчитан объём работ по проведению предпродажной подготовки и сервисного обслуживания, рассчитан штат ремонтной мастерской, внесены изменения в типовой технологический процесс по проведению предпродажной подготовки.

Разработана новая установка для слива масла из агрегатов автомобиля.

Установка может применяться на предприятиях технического сервиса.

Эффективность установки определяется сокращением времени на проведение данной операции, а также повышением культуры труда. Годовой экономический эффект составляет 22176 руб., срок окупаемости - 0,14 года.

Проект отвечает требованиям экологичности, обеспечения безопасности жизнедеятельности на производстве.

Приложение Г

(справочное)

Пример оформления содержания

Содержание

Введение

1. Технико-экономическое обоснование проекта

1.1 Характеристика предприятия

1.2 Анализ производственной деятельности предприятия

1.3 Общая характеристика ремонтной базы

2 Организация предпродажной подготовки и сервисного обслуживания

2.1 Обоснование объёма работ

2.2 Нормативы трудоёмкости

2 3 Расчёт штата СТО "УАЗ"

2.4 Рекомендации по проведению работ по предпродажной подготовке

1. Технологический процесс проведения работ по предпродажной подготовке

3 Разработка конструкции установки для слива масла из агрегатов автомобиля

3.1 Анализ существующих конструкций для слива масла

3.2 Описание установки для слива масла

3.3 Расчет и выбор элементов установки

4 Безопасность жизнедеятельности на производстве

4.1 Анализ производственного травматизма

4.2 Пожарная профилактика

4.3. Инструкция по технике безопасности при работе с установкой для слива масла

6 Экологическая безопасность

7 Технико-экономическая оценка проекта

7.1 Оплата труда при проведении предпродажной подготовки

1. Стоимость работ при проведении сервисного обслуживания

7.3 Оплата труда при проведении сервисного обслуживания

1. Расчет экономической эффективности внедрения установки

Заключение

Список использованных источников

Приложение А Анализ работы ОАО

"Большеистокское РТПС"

Приложение Б Программа расчета на ЭВМ механизма фиксации штанги

Приложение Д

(справочное)

Пример оформления списка использованных источников

1 Зуев, А.А. Технология машиностроения /А.А.Зуев.- СПб.: Лань, 2003.- 496 с.

2 Саньков, В.М. Основы эксплуатации транспортных и технологических машин и оборудования / В.М. Саньков, В.А. Евграфов, Н.И. Юрченко.- М.:Колос, 2001.- 256 с.

3 Надежность и ремонт машин / В.В.Курчаткин [и др.].- М.:Колос, 2000.-776 с.

4 Бледных, В.В. Основные закономерности процесса движения почвы по трехгранному клину / В.В. Бледных // Динамика почвообрабатывающих агрегатов и рабочие органы для обработки почвы: сб.науч.тр./ ЧИМЭСХ.- Челябинск, 1982.- С.4 - 14.

5 Гильштейн, П.М. Навесной рыхлитель РСН-2,9 для солонцовых почв / П.М.Гильштейн // Тракторы и сельхозмашины.- 1984.- № 8.- С.29 - 30.

6 Белова, Г.Д. Восстановление деталей машин / Г.Д. Белова // Технологии восстановления и упрочнения деталей машин / ГОСНИТИ.- 2003.- Вып.5: Технологии восстановления.- С.46-49.

7 Михайлов, С.А. О техническом регулировании / С.А.Михайлов // Независимая газ.- 2002.- 17 июня.

8 ГОСТ 23730-79. Техника сельскохозяйственная. Методы экономической оценки универсальных машин, энергетических средств и комплексов.- М.:Изд-во стандартов, 1979.- 10 с.

9 ГОСТ Р ИСО 9001-2001. Системы менеджмента качества. Требования.- М.: Госстандарт России: Изд-во стандартов, 2002.- 22 с.

10 Система стандартов безопасности труда: [сборник].- М.: Изд-во стандартов, 2002. – 102 с.

11 Пат.2187888 Российская Федерация, МКИ ⁷ Н 04 В 1/38. Приемопередающее устройство /Чугаева В.И.- № 200131736/28.- 3.с.

12 А.с. 1007970 СССР, МКИ ³ B 25 J 15/00. Устройство для захвата неориентированных деталей типа валов / В.С.Ваулин, В.Г.Кемайкин (СССР).- № 3360585/25-08.- 2 с.

13 Иванов, К.Л. Повышение качества технологического процесса ремонта сельскохозяйственной техники на основе анализа его точности и стабильности: дис. … канд.техн.наук.- М., 2000.- 160с.

14 Российская Федерация. Президент (2000 - ; В.В.Путин). Послание Президента Российской Федерации Федеральному Собранию Российской Федерации.- М.: [б.и.], 2001.- 46 с.

15 Конституция Российской Федерации.- М.: Маркетинг, 2001.- 32 с.
