16 Российская Федерация. Законы. Семейный кодекс Российской Федерации.- М.: Ось-89, 2001.- 94 с.

17 Опаленный снег // Противостояние [Электронный ресурс]; Опаленный снег / DOKA Company.- Электрон. дан. и прогр.- М.: DOKA,1998.- 2 электрон. опт. диска (CD-ROM).

18 Даль, Владимир Иванович. Толковый словарь живого великорусского языка Владимира Даля [Электронный ресурс]: подгот. по 2-му печ. изд. 1880-1882 гг.- Электрон. дан.-М.:АСТ, 1998.- 1 электрон. опт. диск (CD-ROM).

19 Атлас-98 [Электронный ресурс]: 3D: самый подроб. полностью трехмер. атлас мира.- Электрон. дан. и прогр.- М.: DOKA,1998.- 1 электрон. опт.диск (CD-ROM).

20 Российская государственная библиотека [Электронный ресурс] / Центр информ. технологий РГБ.- Электрон. дан.- М.: Рос. гос. б-ка, 1997 - .- Режим доступа: http://www.rsl.ru.

Приложение Ж

(справочное)

Пример выполнения текстового документа

2 Организация предпродажной подготовки и сервисного обслуживания

2.1 Расчёт штата СТО "УАЗ"

2.1.1 Расчет штата производится по методике, изложенной в [7].

Номинальный фонд рабочего времени Ф_НР,ч, определяется по формуле

Ф_НР = (d_K – d_B ) * t_Р - к_ПП, (2.1)

где d_K-календарное количество дней;

d_B-количество выходных и праздничных дней;

к_ПП – коэффициент, учитывающий предпраздничные дни;

t_Р – продолжительность смены, ч.

Численность автослесарей явочная Р_МЯ, чел., рассчитывается по формуле

Р_МЯ = Т_О/Ф_НР , (2.2)

где Т_О – общая годовая трудоёмкость, чел.-ч;

Ф_НР - номинальный фонд рабочего времени, ч.

Приложение И

(справочное)

Пример оформления графиков и диаграмм

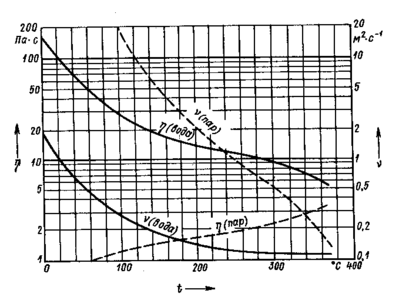

Рисунок И.1 – Диаграмма со шкалами и стрелками

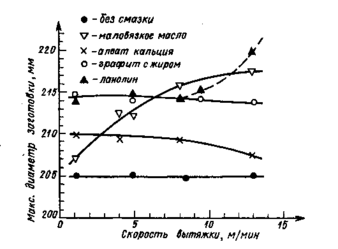

Рисунок И.2 – Диаграмма со стрелками, параллельными координатным осям

Рисунок И.3 – Диаграмма в нелинейном масштабе

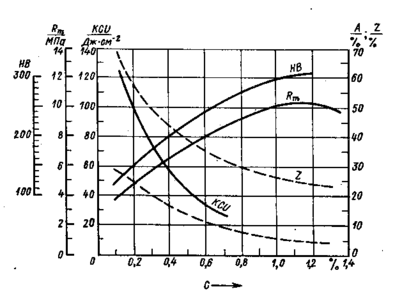

Рисунок И.4 – Диаграмма с несколькими шкалами

Приложение К

(справочное)

Пример оформления спецификации

Приложение Л

(справочное)

Форматы и масштабы

Таблица Л.1 – Форматы по ГОСТ 2.301-68

Таблица Л.2 – Масштабы по ГОСТ 2.302-68

Масштабы уменьшения	1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Натуральная величина	1:1
Масштабы увеличения	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Приложение М

(справочное)

Пример таблицы перечня составных частей изделия

Приложение Н

(справочное)

Пример компоновочного плана здания

Рисунок Н.1 – Компоновочный план мастерской

Приложение П

(справочное)

Пример технологической планировки

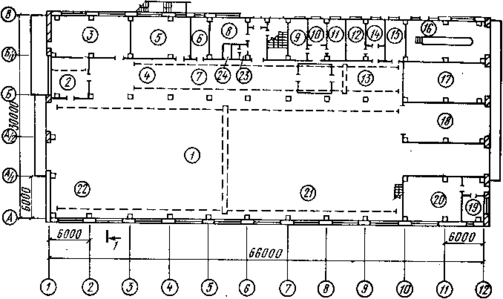

Рисунок П.1 - Технологическая планировка центральной ремонтной мастерской хозяйства

Приложение Р

(справочное)

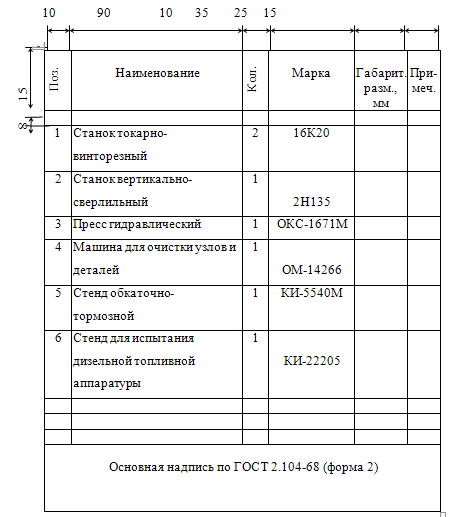

Таблица перечня оборудования

Приложение С

(справочное)

Таблица экспликации помещений

Поз.	Наименование	Кол.	Примечание
I	Участок ремонта силового и автотракторного электрооборудования	1	36 м2
II	Участок зарядки и хранения аккумуляторных батарей	1	18 м2
III	Медницко-жестяницкий участок	1	18 м2
IV	Склад запасных частей и инструментально-раздаточная кладовая	1	36 м2
V	Слесарно-механический участок	1	36 м2
VI	Участок ремонта сборочных единиц сельскохозяйственных машин и оборудования животноводческих ферм	1	54 м2
VII	Сварочный участок	1	54 м2
VIII	Кузнечный участок	1	36 м2
IX	Площадка для ремонта и регулировки сельскохозяйственной техники	1	140 м2
X	Участок наружной мойки и разборки машин	1	72 м2
XI	Участок технического обслуживания и диагностирования машин	1
Основная надпись по ГОСТ 2.104-68 (форма 2)

Приложение Т

(справочное)

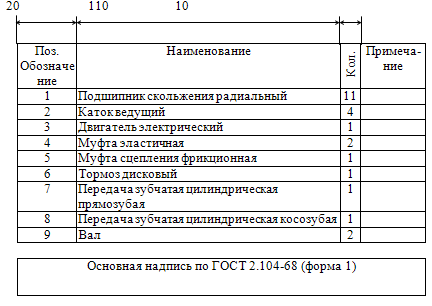

Пример кинематической схемы и таблицы перечня элементов

Приложение У

(справочное)

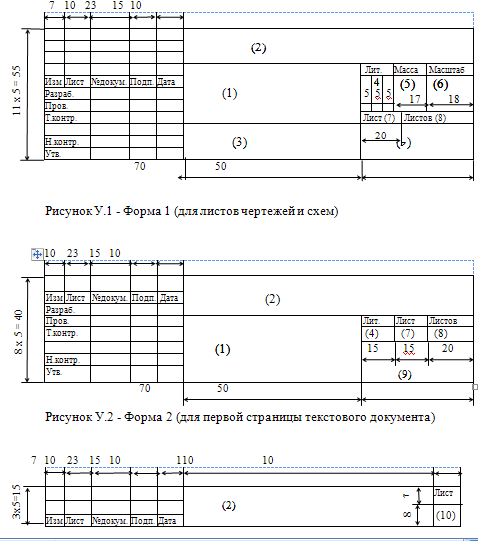

Основные надписи по ГОСТ 2.104-68

Список рекомендуемой литературы

1. Надежность и ремонт машин / В.В.Курчаткин [и др.].- М.:Колос, 2000.-776 с.

2. Черноиванов, В.И. Техническое обслуживание и ремонт машин в сельском хозяйстве / В.И.Черноиванов [и др.]. –М.-Челябинск: ГОСНИТИ, ЧГАУ, 2003.- 992 с.

3. Ремонт машин / Н.Ф. Тельнов [и др.]. - М.: Агропромиздат, 1992.- 560 с.

4. Курсовое и дипломное проектирование по надежности и ремонту машин / И.С. Серый [и др.]. – М.: Агропромиздат, 1991.-

5. Ермолов, Л.С. Основы надежности сельскохозяйственной техники/ Л.С. Ермолов, В.М. Кряжков, В.Е. Черкун.- М.: Колос, 1982

6. Варнаков, В.В. Технический сервис машин сельскохозяйственного назначения / В.В. Варнаков [и др.].- М.: Колос, 2000.- 256 с.

7. Технология сельскохозяйственного машиностроения /Л.М.Кожуро [и др.].- Мн.:Новое знание, 2006.- 512 с.

8. Саньков, В.М. Основы эксплуатации транспортных и технологических машин и оборудования / В.М. Саньков, В.А. Евграфов, Н.И. Юрченко.- М.:Колос, 2001.- 256 с.

9. Колесов, И.М. Основы технологии машиностроения / И.М. Колесов.–М.: Высш.шк.,2001. – 591 с.

10. Поляк, М.С. Технология упрочнения. Технологические методы упрочнения / М.С. Поляк. - М.: Машиностроение, 1995.- 832 с.

11. Бабусенко, С.М. Проектирование ремонтно-обслуживающих предприятий / С.М. Бабусенко.- М.:Агропромиздат, 1990.- 352 с.

12. Восстановление автомобильных деталей: Технология и оборудование / В.Е.Канарчук [и др.].- М.:Транспорт, 1995.- 303 с.

13. Есенберлин, Р.Е. Восстановление автомобильных деталей сваркой, наплавкой и пайкой / Р.Е. Есенберлин.- М.: Транспорт, 1994.- 256 с.

14. Сидоров, А.И. Восстановление деталей машин напылением и наплавкой / А.И. Сидоров.- М.: Машиностроение, 1987.- 192 с.

15. Воловик, Е.Л. Справочник по восстановлению деталей / Е.Л. Воловик.- М.:Колос, 1981.- 351 с.

16. Техническая эксплуатация машинно-тракторного парка/В.А.Аллилуев, А.Д.Ананьин, В.М.Михлин.-М.:Агропромиздат, 1991.- 367 с.

17. Справочник по хранению сельскохозяйственной техники/А.Э.Северный, А.Ф.Пацкалев, А.Л.Новиков.-М.:Колос, 1984.- 223 с.

18. Методика определения экономической эффективности технологий и сельскохозяйственной техники. - М.: ВНИЭСХ, 1998.

19. Методические рекомендации по составлению бизнес-планов внедрения технологий и сельскохозяйственной техники. - М.: ВНИЭСХ, 1999.

20. Шпилько, А.В. Экономическая эффективность механизации сельскохозяйственного производства/ Шпилько А.В. [и др.]. - М.: ВНИЭСХ, 2001.

Журналы: "Техника и оборудование для села", "Техника в сельском хозяйстве", "Тракторы и сельхозмашины", "Сельский механизатор", "Автомобильный транспорт", "Автомобильная промышленность", "За рулем", "Автомеханик", "Авторевю", "Двигателестроение".

Методические рекомендации составлены с учетом требований и рекомендаций УМО по агроинженерному образованию, изложенных в пособии:

Ананьин, А.Д. Дипломное проектирование: Учебно-методическое пособие по специальностям "Механизация сельского хозяйства" и "Технология обслуживания и ремонта машин в агропромышленном комплексе" / А.Д. Ананьин [и др.]. - М.: МГАУ, 2003. - 141 с.
