Наиболее широкое применение в химии нашли два метода:

1. Рентгеноструктурный анализ, который позволяет определять координаты атомов в трехмерном пространстве кристаллических веществ от простейших соединений типа NaCI до сложных белков.

2. Газовая электронография, с помощью которой определяют геометрию свободных молекул в газах, то есть молекул, не подверженных влиянию соседних молекул, как это имеет место в кристаллах [1-4].

1.2.4 Оптические методы

Суть метода основывается на взаимодействии вещества со средой, а в качестве среды имеют электромагнитные волны оптического диапазона. В результате взаимодействия происходит изменение свойств веществ, вступивших в реакцию.

Применяется два общих способа измерения:

1) На глаз

2) Инструментальный метод

При взаимодействии вещества с электромагнитными волнами можно зафиксировать следующие изменения:

- угол преломления, который обусловлен поляризацией молекул вещества

- поглощение света веществом

- электрическая проводимость, которая может меняться и т. д.

Диапазон э\м волн =100 – 100`000 м

J = с / [Гц] V = 1/ [см ^-1]

Для оптических методов анализа присущи такие характеристики, как коэффициент преломления, оптическая плотность и т.д.

L = kּc

Весь спектр обладает различными свойствами.

Есть методы, основывающиеся на поглощении света веществом. Поглощать свет могут молекулы и ионы.

1. колориметрия

2. фотоколориметрия

3. спектрофотометрия (использует весь диапазон) получают спектр вещества

Также может поглощаться атомами вещества – атомноабсоркционный метод.

Вещества, находящиеся в состоянии плазмы (высокая t), могут сами излучать свет.

Атомно-эмиссионный спектральный анализ - практически самый распространенный экспрессный высокочувствительный метод идентификации и количественного определения малых содержаний элементов. Важным достоинством метода по сравнению с другими оптическими спектральными, а также многими химическими и физико-химическими методами анализа является возможность одновременного количественного определения большого числа элементов в широком интервале концентраций с приемлемой точностью при использовании малой массы пробы.

Достоинствами метода атомно-флуоресцентного анализа являются сравнительно низкий уровень фона, высокая селективность измерений, малые спектральные помехи, что позволяет детектировать слабые аналитические сигналы и соответственно очень малые абсолютные количества элементов. К недостаткам метода атомно-абсорбционной и в определенной мере атомно-флуоресцентной спектрометрии следует отнести затруднительность одновременного определения нескольких элементов.

С точки зрения возможности определения ультрамалых абсолютных содержаний элементов-примесей (#10-11-10-12 г) из оптических атомно-спектральных методов заслуживают особого внимания новые атомно-флуоресцентные и атомно-ионизационные методы с возбуждением и ионизацией атомов с помощью перестраиваемых лазеров на красителях, а также некоторые современные варианты оптических атомно-эмиссионного и атомно-абсорбционного методов анализа. В последнее время широкое распространение получил атомно-эмиссионный анализ с возбуждением спектров в высокостабильной индуктивно-связанной плазме (ИСП-АЭС). Современные анализаторы на основе этого метода обычно включают полихроматор с решеткой эшелле и приемники с зарядовой связью. Такая оптическая схема позволяет одновременно регистрировать все спектральные линии в ультрафиолетовом и видимом диапазонах. Программное обеспечение современных ИСП-АЭС-анализаторов способно автоматически рассчитывать концентрацию определяемых элементов по интенсивности их спектральных линий с коррекцией фона и возможных спектральных наложений. Соответственно такие анализаторы отличаются высокой точностью и продуктивностью.

Пламенная фотометрия основана на излучении (эмиссионный метод) световой энергии элементов в пламени.

При фотометрии пламени анализируемый раствор сжатым воздухом или кислородом в виде аэрозоля вводят в пламя газовой горелки. При наличии в растворе ионов легковозбуждаемых элементов пламя окрашивается вследствие характерных излучений, которые фиксируются фотоэлементом. Возникающий фототок измеряется чувствительным гальванометром.

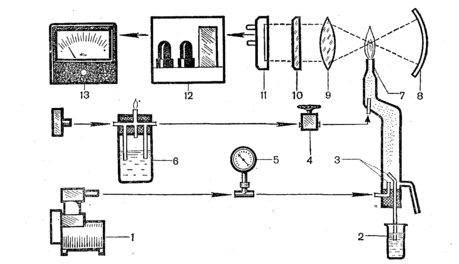

Рис. 1. Схема эмиссионного пламенного фотометра:

1 — компрессор; 2 — стакан с анализируемым раствором; З — распылитель; 4 — вентиль, регулирующий подачу газа; 5 — манометр; б — промывалка; 7 — горелка; 8— вогнутое зеркало; 9 линза; 10 — светофильтр (монохрома тор); 11—фотоэлемент (фотоумножитель); 12 — усилитель; 13 — стрелочный гальванометр.

1.2.5 Масс–спектрометрия и спектроскопия электронов

Эта группа методов отличается от предыдущих тем, что в результате взаимодействия какого-либо падающего излучения или потока частиц. Так, в масс-спектрометрии падающим потоком может быть поток электронов, ультрафиолетовое излучение, поток заряженных атомов или молекул, то есть ионов, которые порождают потоки молекулярных ионов, получившихся в результате распада молекулярного иона.

Методом масс-спектрометрии определяют молекулярные массы, идентифицируют вещества, устанавливают химическое строение веществ, изучают теплоты испарения и реакции, механизмы химических реакций, измеряют потенциалы ионизации и энергии разрыва химических связей.

Масс-спектрометрия представляет собой метод исследования веществ, основанный на определении массы (точнее, величины т/г) и относительного количества ионов, образованных из молекул, подвергнутых ионизации. Приборы, позволяющие получить масс-спектры, называются масс-спектрометрами.

Каждый масс-спектрометр независимо от деталей конструкции состоит из следующих основных элементов:

1. системы введения вещества в прибор;

1. источника ионов, предназначенного для получения ионов из анализируемых веществ;

3) масс-анализатора, предназначенного для разделения ионов² по массам (вернее, по отношению массы к заряду - т/г);

4) детектора и регистрирующего устройства, предназначенного для регистрации количества образующихся ионов различной массы;

5) вакуумной системы, обеспечивающей необходимый вакуум в приборе.

Схематическое изображение устройства масс-спектрометра приведено на рис. 2. Прежде всего исследуемое вещество надо ионизировать. Наиболее распространенным методом ионизации в органической масс-спектрометрии является бомбардировка вещества электронами в газовой фазе. Система введения вещества в прибор необходима для перевода исследуемого соединения в газовую фазу и непрерывной подачи его с постоянной скоростью (так называемое мономолекулярное натекание) в источник ионов 1, где происходит ионизация. В источнике ионов в условиях глубокого вакуума (10-5-10-9 мм рт. ст.) электроны, эмитируемые раскаленным катодом 2, получают за счет ускорения между заряженными пластинами определенную энергию (обычно 70 эВ). Проходя через разреженный газ, эти электроны сталкиваются с молекулами исследуемого вещества. Как только энергия электронов окажется несколько выше потенциала ионизации3 (9-12 эВ), становится возможным процесс ионизации.

Рис 2. Схема устройства однофокусного масс-спектрометра:

1 – источник ионов; 2 – источник электронов - катод; 3- ускорительные пластины; 4 – масс – анализатор; 5 – магнит; 6 – щель; 7 – коллектор ионов; 8 – умножитель (усиление ионных токов); 9- компьютер

Например, при этой энергии процесс взаимодействия электрона с молекулой метана можно изобразить так:

СН₄ + е^- → СН₄ + 2е^-

Ион СН₄ масса которого с точностью до одного электрона равна молекулярной массе метана, называется молекулярным ионом (М ⁺).

При энергиях бомбардирующих электронов порядка 30-100Эв происходит не только ионизация, но и разрыв химических связей в бомбардируемой молекуле с образованием положительно заряженных ионов и нейтральных осколков.

Совокупность всех процессов, приводящих к образованию ионов различного вида, называется диссоциативной ионизацией.

Таким образом, в результате диссоциативной ионизации в источнике ионов образуются положительные ионы с разной массой. Все эти ионы выталкиваются электрическим полем из камеры, формируются в пучок и, ускоряясь разностью потенциалов в 2-4кВ, вылетают в масс-анализатор 4, в котором тем или иным способом делятся на группы или пучки ионов так, что в каждой из круп содержатся только ионы одной и той же массы.

Изменяя напряженность магнитного поля H при постоянном ускоряющем напряжении U, можно последовательно подавать на коллектор регистрирующего устройства 7 ионы с той или иной массой. Таким образом осуществляется развертка спектра [3, 5-7].

1.2.6 Спектроскопические интерференции

С момента начала использования индуктивно-связанной плазмы для элементного анализа, этот метод ионизации развился в самый успешный из всех используемых. В начале он использовался как метод возбуждения в сочетании с эмиссионной спектроскопией. В последние 15 лет он широко используется в качестве источника ионов для масс-спектрометрии. Определенные технические проблемы, связанные с отбором ионов из плазмы, были успешно решены и комбинация источника с индуктивно-связанной плазмой и масс-спектрометра начала широко распространяться.

В индуктивно-связанной плазме ионы генерируются при атмосферном давлении, в то время как масс-спектрометр работает при давлении меньше чем 10^-5 мБар. Между ИСП и МС используется интерфейс в виде "узкого горла", с помощью которого вытягиваются ионы из плазмы и осуществляется перепад давлений. В начале развития ИСП/МС в каечтве интерфейса просто использовалось вытянутое носиком отверстие диаметром всего 50-70 мкм, охлаждаемое водой. Проблема, связанная с такой конструкцией заключалась в том, что холодные пограничные слои впереди конуса способствовали генерации большого количества посторонних ионов. Эту проблему удалось преодолеть путем увеличения диаметра входного отверстия до 1 мм, что отодвигало пограничные слои и ионы напрямую входили в масс-спектрометр из плазмы. Эта методика известна как непрерывный отбор образца и, следовательно, конус называется конус образца.

Рис. 3. Упрощенная схема масс-спектрометра высокого разрешения с индуктивно-связанной плазмой:

1 - ИСП источник ионов; 2 - интерфейс с конусом образца и скимерным конусом; 3 - передающая и фокусирующая оптика; 4 - фокусировка пучка ионов и ускорение; 5 - входная щель; 6 - электромагнит; 7 - электростатический сектор; 8 - выходная щель; 9 - конверсионный динод; 10 - электронный умножитель

Спектроскопические интерференции вызываются атомными или молекулярными ионами, имеющими такую же номинальную массу, что и изотоп анализируемого элемента.

1.2.7 Диэлькометрия и магнетохимия

В зависимости от величин электрических дипольных моментов или магнитных характеристик веществ внешние электрическое и соответственно магнитное поля изменяют поведение вещества в этих полях по сравнению с поведением в отсутствие поля.

Измерения диэлектрической проницаемости позволяют определить величину электрического дипольного момента, который характеризует полярность молекул. Кроме того, величина является источником структурной информации при использовании аддитивных схем.

Магнетохимические исследования дают возможность оценивать по степени парамагнетизма число неспаренных электронов, в атомах вещества. Диамагнетики выталкиваются магнитным полем и степень этого выталкивания обусловлена электронным строением молекул и вещества. Особенно показательно различие молярных диамагнитных восприимчивостей, параллельных и перпендикулярных плоскости молекул бензола, нафталина и других ароматических углеводородов. Это доказывает существование электронных токов в плоскостях ароматических молекул.

1.2.8 Интеграция различных физических методов

Физические величины, получаемые разными физическими методами, дают не только более полное описание физического состояния веществ, но и более полное описание химического строения веществ. Так, если рентгеноструктурное исследование не позволило определить координаты легких атомов водорода, то метод ЯМР дополняет картину химического строения веществ.

Рентгенография и нейтронография дополняют друг друга тем, что в рентгеноструктурных исследованиях определяют полное распределение электронной плотности кристаллических веществ, а в нейтронографических исследованиях – положение ядер атомов таких веществ. При совместной обработке данных рентгенографии и нейтронографии находят распределение электронной плотности в химических связях. Этого достигают тем, что из полной электронной плотности атомов вещества вычитают электронную плотность атомных остовов, положение которых вычисляют из данных нейтронографии.
