3) вибрация машин при их эксплуатации не должна оказывать вредного физического воздействия на человека.

В зависимости от размеров и требований к исполнению машины ее относят к одному из классов вибрации, которые обозначаются индексами, соответствующими максимально допустимой для данного класса вибрационной скорости Vэф. max (в мм в сек): 0,28; 0,45; 0,71; 1,12; 1,8; 2,8; 4,5; 7,1. По стандарту НСО-2372-74 двигатели мощностью до 15 кВт, встраиваемые в основной механизм, относят к классу вибрации 18,, большие машины на тяжелых фундаментах – 4,5.

Вибрация машины, возбуждаемая небалансом, практически не поддается расчету из-за невозможности определить распределение остаточной неуравновешенности во всем объеме ротора. В самом простом случае, когда в роторе имеется чисто статический небаланс, центр тяжести машины совпадает с центром тяжести амортизирующего крепления, расчет вибрации производят как для одномассовой системы, в которой расчетными элементами являются масса машины и жесткость амортизации. При гибком роторе, жесткость которого соизмерима с жесткостью амортизации, расчет производят как для двухмассовой системы, в которой расчетными элементами являются массы статора и ротора, а так же жесткость ротора при изгибе и жесткость амортизации. Вибрация машины в дБ, измеренная по ускорению, будет тем выше, чем быстроходнее машина.

Источники вибраций подшипников качения.

При изготовлении деталей подшипников имеют место отклонения в пределах допусков, нормированных соответствующими ГОСТ. Этими отклонениями в значительной мере обусловлены вибрация и шум подшипников. Наиболее существенные: радиальный и осевой бой колец, овальность, гранность и конусность колец; разномерность, овальность и гранность шариков; допуски в гнездах сепараторов; волнистость и шероховатость дорожек качения.

Классы точности исполнения подшипников: Н – нормального, П – повышенного, В – высокого, А – особо высокого, С- сверхвысокого.

1. Радиальный бой внутреннего кольца подшипника вызывает вибрации, подобные остаточному небалансу ротора. Радиальный бой наружных колец нарушает соосность в подшипниковых узлах. Боковое биение торцов внутренних и наружных колец вызвано их непараллельностью величина указанного боя тем меньше, чем выше прецизионность подшипника.

2. Овальность и конусность колец допускается в пределах 0,5 допуска на диаметр для подшипников класса Н и 0,25 для класса С. Овальность колец является причиной вибрации с двойной частотой f = 2n/60.

3. Вибрация, возбуждаемая разномерностью шариков, зависит от угловой скорости сепаратора и конкретного распределения разномерных шариков в подшипнике.

f = , где r1 и r2 – радиусы дорожек качения внутреннего и наружного колец.

Z – число тел качения.

4. Овальность и гранность тел качения зависит от класса точности подшипников. Для класса С она в 5 раз меньше, чем для класса Н. Частота вибрации, вызванная гранностью тел качения:

f = , где D0 – диаметр центров тел качения,

dШ – диаметр тел качения,

К- число граней.

5. Зазоры в гнездах сепараторов – существенный источник вибрации подшипников. Чрезмерно большие зазоры приводят к смещению сепаратора на величину зазора и появлению вибрации частотой: f = .

Малые зазоры могут быть причиной залегания шариков и нарушения кинематики вращения подшипника, что также вызывает повышенный шум.

6. Возникающие в подшипниковых узлах динамические импульсы от волнистости не имеют периодического характера. Спектр вибраций нестабилен. Волнистостью считают углубления, превышающие 0,1 мкм с длиной волны, соизмеримой с радиусом шарика. Частота, обусловленная волнистостью:

f = , где m – число волнистостей по окружности дорожки качения внутреннего или наружного кольца.

Шероховатость поверхностей качения имеет меньшее значение в шумообразовании подшипников из-за малого расстояния между отдельными выступами по сравнению с радиусами шариков.

Кроме указанных причин, возможны локальные дефекты на дорожках качения: при транспортировке – местный наклеп дорожек качения. Частота этой вибрации: f = , где К2 – число дефектов на дорожках качения. Вибрация подшипников возбуждается также периодическими изменениями жесткости подшипника, при перекатывании тел качения.

Частота: f = . На уровень вибрации кроме жесткости колец влияют радиальный зазор и нагрузка на подшипник.

Виброизоляция машин

Допустим, неуравновешенная машина устанавливается на фундамент, колебания которого нежелательны. Задача заключается в установке машины так, чтобы на фундаменте, с которым она связана, колебания были малыми. Решение сводится к установке машины на амортизаторах и правильному их выбору.

Эффективность виброизоляции (в дБ)

ВН = 20lg = 10 lg

При низких частотах вращения (n=ω/ω0<<1) виброизоляция амортизаторов = 0, при резонансной частоте ВН отрицательна и определяется ≈ 10 lg[ω20M2/(Zф+ω0М2)], то есть при резонансной частоте вибрация фундамента при упругом креплении машины больше, чем при жестком; на высоких частотах, то есть при условии n>> 1, ВН = 10 lg[Z2ф n2+ ω20M2 / (Z2ф+ω20М2n2)]. Если полное сопротивление фундамента во много раз больше полного сопротивления виброизолируемого механизма, т.е. выполняется условие ω20М2n2/ Z2ф <<1, то виброизоляция вычисляется:

ВН ≈ 20 lg n = 20 lg(ω/ ω0).

При выборе амортизирующего крепления руководствуются следующим:

1. Крупные машины с малой опорной поверхностью устанавливают преимущественно на пластинчатые амортизаторы. В остальных случаях применяют амортизаторы типа АКСС. При особо жестких требованиях к виброизоляции машины применяют амортизаторы типа АПС.

2. Количество опорных амортизаторов определяют из условия обеспечения номенклатурной нагрузки на каждый амортизатор и устойчивости установки машины. Нужно иметь в виду, что при недогрузках увеличивается число амортизаторов, следовательно, и жесткость амортизирующего крепления. При перегрузках сокращается срок службы амортизаторов. При определении количества амортизаторов необходимо учитывать количество и расположение отверстий в опорных лапах.

3. Для снижения вибрации, возбуждаемой небалансом, необходимо опорные лапы расположить так, чтобы центр жесткости амортизирующего крепления был по возможности ближе к центру тяжести машины.

4. При выборе схемы расположения амортизаторов не следует учитывать удобства монтажа и замены амортизаторов.

Измерение шума электрических машин

Измерение шумовых характеристик производятся любым из четырех методов:

1) В свободном звуковом поле; 2) в отраженном звуковом поле; 3) при помощи образцового источника; 4) на расстоянии 1м от наружного контура машины.

1. Первый метод можно считать наиболее точным. Он позволяет определить все шумовые характеристики машин, во всем контролируемом диапазоне частот. Недостаток: необходимость иметь заглушенную камеру с хорошим звукопоглощающими свойствами.

2. Второй метод требует реверберационной камеры – помещения с хорошим звукоотражением. По сравнению с заглушенной ее конструкция проще, дешевле и удобнее в эксплуатации. Но в реверберационной камере очень трудно обеспечить требуемое звукоотражение на низких частотах, поэтому измерения в ней возможны только в диапазоне частот не ниже 124 Гц. Неудобство: не позволяет измерить уровень громкости звука в (дБ), хотя именно эта величина – основная при контрольных испытаниях. Недостаток: невозможность определения характеристики направленности излучения, т.к .во всех точках диффузного поля уровни громкости шума одинаковы. Преимущество: отпадает необходимость соблюдения точного расстояния от точек измерения шума до испытуемой машины.

3. Зная истинные шумовые характеристики образцового источника, заранее снятые в условиях свободного поля, и фактически того же образцового источника, измеренного в данном помещении, можно судить о том, насколько эти характеристики отличаются от условий свободного поля. В настоящее время нет достаточного опыта в применении метода образцового источника.

4. Четвертый метод измерения – основной. Для машин размером до 0,75 м он обеспечивает точность определения всех шумовых характеристик. Для более крупных машин расстояние 1 м не гарантирует выхода за границы «ближнего» звукового источника.

Этот метод позволяет определить нормируемую характеристику шума, упрощает выбор точек измерения. Для крупных машин позволяет иметь меньшие размеры заглушенной камеры.

Проведение измерений и обработка результатов

Полученные результаты измерений обрабатываются в следующем порядке:

1. Если разность между уровнем громкости звука, измеренным при работающей машине и уровнем громкости помех составляет 6-9 дБ, то поправка, учитывающая влиянии помех, будет 1дБ, если разность 4-5 дБ, то поправка будет 2дБ. Эта поправка вычитается из уровня громкости звука, измеренного при работающей машине. При разностях более 9 дБ, поправка не вносится.

2. Производится усреднение уровней громкости звука измеренных в нескольких точках внутри машины. Если усредненные уровни отличаются друг от друга менее чем на 5 дБ, то за средний уровень принимается их среднее арифметическое значение, если более чем на 5 дБ, усреднение производится по формуле: La = 10 lg ( ) -10 lg n,

где La – уровень громкости шума в i-ой точке измерения на расстоянии 1 м от корпуса,

n – число точек измерения.

При типовых испытаниях дополнительно измеряются уровни звукового давления в точке с максимальным уровнем звука.

6. Вопросы техники безопасности и охраны труда

6.1 Техника безопасности при производстве статорной обмотки АД

При производстве обмотки статора АД происходят следующие технологические операции: изолирование пазов, намотку катушек, укладку катушек в пазы; заклинивание катушек в пазах, разжим лобовых частей; осадку катушек в пазах для двухслойных обмоток; установку междуфазной изоляции; соединение пайкой или сваркой концов катушечных групп фаз; образование выводов обмотки; изолирование, мест соединений; увязку и закрепление выводов и межгрупповых переходов; формование, бандажирование и калибровку лобовых частей, испытание обмотки, пропитка обмотки.

Наличие движущихся с большой скоростью деталей станков при выполнении операций изолирования пазов, намотки катушек и т.д. предъявляет следующие требования к рабочим:

они должны иметь соответствующую квалификацию для работы на данном оборудовании;

у женщин на голове должна быть повязана косынка, рукава у всех рабочих необходимо подвязать тесёмками, шарфы и галстуки снять;

персонал должен пользоваться только исправным инструментом, не пренебрегать защитными стёклами и очками.

Также необходимо с особой тщательностью следить, чтобы все вращающиеся части станков (зубчатые передачи, муфты, шкивы) были ограждены специальными щитами, кожухами или решётками.

При операциях пайки нужно предусмотреть вытяжную вентиляцию, т. к. пары свинца являются сильным ядом, а также удалить из зоны работ все легковоспламеняющиеся материалы и обеспечить рабочие места средствами пожаротушения. При пайке электродуговым паяльником следует защитить глаза от ослепляющего действия дуги, а также использовать перчатки во избежание ожога рук.

На этапах пропитки и сушки обмотки одним из основных вредных факторов является наличие в воздухе ядовитых испарений от пропиточных материалов. Согласно требованиям санитарии в воздухе рабочей зоны производственных помещений устанавливают предельно допустимые концентрации (ПДК, мг/м3) вредных веществ, утвержденные Минздравом РФ превышение которых не допускается.

Предельно допустимыми концентрациями вредных веществ в воздухе рабочей зоны являются такие концентрации, которые при ежедневной работе в течение 8 ч на протяжении всего рабочего стажа не могут вызывать у работающих заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследования, непосредственно в процессе работы или в отдаленные сроки. Предельно допустимые концентрации вредных веществ в воздухе рабочей зоны являются максимально разовыми. Рабочей зоной следует считать пространство высотой до 2 м над уровнем пола или площадки, на которой находятся места постоянного или временного пребывания работающих.

Контроль за составом воздуха должен осуществляться постоянно в сроки, установленные санитарной инспекцией. Определение концентрации газов производят разнообразными стандартизированными методами, основанными на химических, диффузионных и электрических принципах. Наиболее быстрые из них получили название экспресс-методов. Экспрессный линейно-колористический метод определения содержания вредных веществ в воздухе основан на быстропротекающих цветных реакциях в высокочувствительной специальной поглотительной жидкости или твердом веществе, например силикагеле или фарфоровом порошке, пропитанном индикатором, Порошок, пропитанный индикатором, помещают в стеклянную трубочку, через которую пропускают определенный объем исследуемого воздуха. В зависимости от количества вредного вещества в воздухе порошок окрашивается на определенную длину, интенсивность окраски также может быть различной. Сравнивая результаты опыта со шкалой, определяют содержание вредного вещества в воздухе.

Защита человека от воздействия вредных веществ осуществляется с помощью мероприятий, которые в ряде случаев следует применять комплексно. Основные из них:

автоматизация и механизация процессов, сопровождающихся выделением вредностей;

совершенствование технологических процессов и их рационализация (замена токсических веществ нетоксическими, отказ от применения пылящих материалов, переход с твердого топлива на газообразное и пр.);

совершенствование конструкций оборудования, при которых исключаются или резко уменьшаются вредные выделения в окружающую среду, что возможно, например, при герметизации.

Защита от вредных газов, паро - и пылевыделений предусматривает устройство местной вытяжной вентиляции для отсоса ядовитых веществ непосредственно от мест их образования. Местные отсосы устраивают конструктивно встроенными и сблокированными с оборудованием так, что агрегат нельзя пустить в ход при выключенном отсосе.

Особые требования предъявляются также к устройству помещений, в которых ведутся работы с вредными и пылящими веществами. Так, полы, стены, потолки должны быть гладкими, легко моющимися. В цехах с большими выделениями пыли производят регулярную мокрую или вакуумную уборку.

Индивидуальные средства защиты. При работе с ядовитыми и загрязняющими веществами пользуются спецодеждой — комбинезонами, халатами, фартуками и пр., для защиты от щелочей и кислот — резиновыми обувью и перчатками. Для защиты кожи рук, лица, шеи, применяют защитные пасты: антитоксичные, маслостойкие, водостойкие. Глаза от возможных ожогов и раздражений защищают очками с герметичной оправой, масками и шлемами.

Органы дыхания защищают фильтрующими и изолирующими приборами. Фильтрующие приборы — это промышленные противогазы и респираторы. Респиратор состоит из резиновой полумаски и фильтров, очищающих вдыхаемый воздух от пыли или газов. Изолирующие дыхательные приборы (шланговые или кислородные) применяют в случаях высоких концентраций вредных веществ.

Также необходимо уделить особое внимание пожарной безопасности:

не применять открытого огня и не курить;

оборудовать помещения установками для подачи пара и пенными огнетушителями;

не допускать ударов металлических предметов друг об друга во избежание искрения;

тщательно следить за исправностью технологического оборудования, избегать отклонений от номинальных режимов работы;

периодически проверять работоспособность противопожарного инвентаря.

В процессе испытания обмотки статора на электрическую прочность необходимо соблюдать осторожность при работе с высоким напряжением, пользоваться средствами индивидуальной защиты и соблюдать общие правила электробезопасности, такие как защитное заземление используемого оборудования и рабочего места, защита от случайного прикосновения к токоведущим частям оборудования, контроль и профилактика повреждения изоляции. Более подробно вопросы электробезопасности при эксплуатации оборудования рассмотрены в пункте 6.2.

6.2. Электробезопасность при эксплуатации двигателя

При эксплуатации электродвигателя необходимо соблюдать общие меры безопасности, применяемые ко всему электрооборудованию. Рабочий должен быть защищён от удара электрическим током, а также от повреждений, вызванных механической поломкой машины и окружающего оборудования. В частности, асинхронный двигатель, рассмотренный в данном дипломном проекте, выполнен по степени защиты IP 44, что означает наличие закрытого корпуса и способность работать в достаточно жёстких условиях при обеспечении безопасности рабочего.

Электродвигатели, работающие на производстве, должны быть обеспечены всеми видами защит: от короткого замыкания, от перегрузки, от чрезмерного увеличения частоты вращения. Для защиты от к.з. применяют предохранители и автоматические выключатели. Номинальные токи плавких вставок предохранителей и расщепителей автоматических выключателей выбираются таким образом, чтобы отношение пускового тока двигателя к номинальному току вставок плавких было равным 1,6 до 2. Плавкие вставки калибруют и ставят клеймо с указанием завода – изготовителя и номинального тока. Применение некалиброванных вставок плавких не допускается.

Защита электродвигателей от перегрузок устанавливается в случаях, когда возможна перегрузка по технологическим причинам, а также когда при особо тяжёлых условиях пуска или самозапуска необходимо ограничить длительность пуска при пониженном напряжении. Защита выполняется с выдержкой времени и осуществляется тепловым реле или другими устройствами. Защита от перегрузки действует на отключение, на сигнал или на разгрузку механизма, если разгрузка возможна.

Если электродвигатели располагаются в пыльных помещениях или с повышенной влажностью, то к ним необходим подвод чистого охлаждающего воздуха. Плотность тракта охлаждения (корпуса электродвигателей, воздуховодов, заслонок) проверяется не реже 1 раза в год.

Напряжение на шинах распределительных устройств должно поддерживаться в пределах 100 – 105 % от номинального. Для обеспечения долговечности двигателей использовать их при напряжении выше 110 и ниже 95 % от номинального не рекомендуется.

Необходимо также периодически проводить осмотры, капитальные и текущие ремонты согласно плану эксплуатации двигателя.

Электродвигатели аварийно отключаются от сети в следующих случаях:

при несчастных случаях с людьми;

появление дыма или огня из двигателя или из его пускорегулирующей аппаратуры;

поломке приводного механизма, появлению ненормального стука;

при резком увеличении вибрации подшипников агрегата, нагреве подшипников сверх допустимой температуры.

При обслуживании электрических установок возможны случаи, когда металлические конструктивные части, нормально не являющиеся токоведущими и не находящиеся под напряжением, электрически соединяются с элементами цепи электрического тока и получают вследствие этого потенциал, отличный от потенциала земли. Замыкание, возникающее в машинах, аппаратах, линиях, на нетоковедущие части конструкции называют замыканием. В этих случаях человек, не имеющий специальных средств защиты (резиновых перчаток, галош и т. п.), может, прикоснувшись к этим частям, оказаться под напряжением: через его тело пройдет ток, опасный или смертельный для организма.

Для обеспечения безопасности обслуживания электроустановок применяют защитное заземление, зануление или защитное отключение. Выбор вида защиты зависит от режима работы нейтрали генераторов и трансформаторов.

Нейтрали генераторов и трансформаторов, соединяющиеся с заземляющим устройством через резистор малого сопротивления, называют глухозаземленными (рис.6.1,а). Нейтрали, не присоединенные к заземляющим устройствам непосредственно или присоединенные через резисторы большого сопротивления (например, трансформаторы напряжения), называют изолированными (рис. 6.1,б). Электроустановки переменного тока напряжением до 1000 В конструктивно выполняют глухозаземленными или с изолированной нейтралью, а электроустановки постоянного тока - глухозаземленными или с изолированной средней точкой. В четырехпроводных сетях переменного тока должно быть обязательно глухое заземление нейтрали.

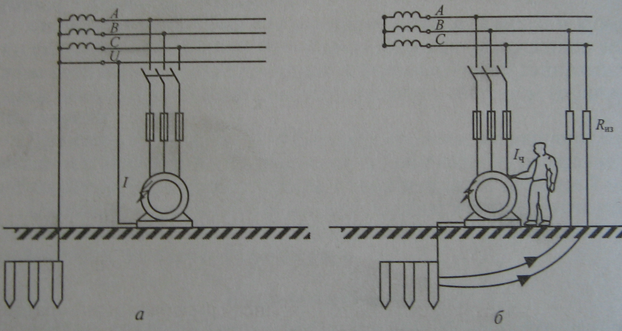

Рис. 6.1 Схемы заземления в сетях напряжением до 1000В.

Защитным заземлением электрической установки называют преднамеренное соединение ее нетоковедущих частей с заземляющим устройством, представляющим собой совокупность заземлителя и заземляющих проводников. Оно широко используется в электроустановках, работающих в сетях с изолированной нейтралью. При этом осуществляется непосредственная металлическая связь корпусов электрооборудования с землей (см. рис. 6.1, б), имеющая своей целью предельно ограничить разность потенциалов, которая может воздействовать на человека, одновременно соединенного с землей и корпусом.

К частям силового оборудования, подлежащим заземлению относят:

корпуса электрических машин, трансформаторов и аппаратов;

приводы электрических аппаратов;

вторичные обмотки измерительных трансформаторов;

каркасы распределительных щитов, шкафов и пультов управления;

металлические конструкции распределительных устройств, металлические кабельные конструкции;

металлические корпуса кабельных муфт, металлические оболочки и брони контрольных и силовых кабелей, металлические оболочки проводов, стальные трубы для проводов электросети и другие металлические конструкции, связанные с установкой электрооборудования;

съемные или открывающиеся части на металлических заземленных каркасах любых электроконструкций;

металлические корпуса передвижных и переносных электроприёмников.

Заземлению не подлежит электрооборудование, которое по характеру своего расположения и способу крепления имеет надёжный контакт с другими заземлёнными металлическими частями установки;

оборудование, установленное на заземлённых металлических конструкциях, имеющие в местах крепления зачищенные и незакрашенные места;

корпуса электроизмерительных приборов, реле и т.п. установленные на шкафах, щитах и пультах;

съёмные или открывающиеся на металлических заземлённых каркасах любых электроконструкций.

Для защиты от перехода высокого напряжения в сеть низкого напряжения, при пробое изоляции обмоток трансформаторов в этих установках обмотку трансформатора заземляют через пробивной предохранитель. В случае попадания тока высокого напряжения в сеть тока низкого напряжения происходит электрический пробой пробивного предохранителя и обмотка низшего напряжения трансформатора оказывается заземленной.

В качестве естественных заземлителей используют:

свинцовые оболочки кабелей, проложенных в земле;

металлические конструкции зданий (фермы, колонны и т.п.);

металлические конструкции производственного назначения (подкрановые пути, каркасы распределительных устройств, галереи, площадки и т.п.); стальные трубы электропроводок; обсадные трубы скважин; металлические, стационарные открыто проложенные трубопроводы всех назначений, кроме трубопроводов горючих и взрывоопасных смесей, канализации и центрального отопления.

Если естественных заземлителей нет или их использование не дает нужных результатов, то применяют искусственные заземлители в виде стержней из угловой или круглой стали и из газоводопроводных труб.

В электроустановках с глухозаземленной нейтралью при замыканиях на нетоковедущие части должно быть обеспечено надежное автоматическое отключение поврежденных участков сети с наименьшим временем отключения. С этой целью в электроустановках напряжением до 1000 В с глухозаземленной нейтралью, а также в трехпроводных сетях постоянного тока с глухозаземленной средней точкой обязательно зануление — металлическая связь корпусов электрооборудования с заземленной нейтралью электроустановки (рис. 6.2). Проводимость фазных и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус возникал ток короткого замыкания, превышающий не менее чем в 3 раза номинальный ток плавкого элемента предохранителя.

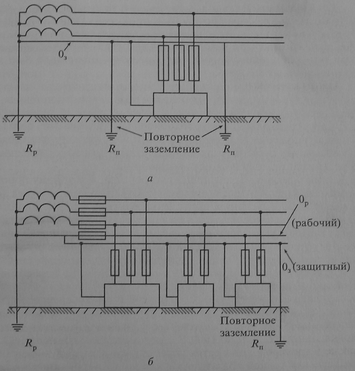

Рис 6.2 Схемы зануления электрооборудования

Схема зануления включает в себя следующие элементы: нулевой провод питающей сети, заземление нейтрали источника питания (рабочее заземление) и повторное заземление нулевого провода. Нулевой провод питающей сети в схеме зануления обеспечивает создание цепи с малым сопротивлением для тока при замыкании фазы на корпус и превращении этого замыкания в однофазное короткое замыкание. Различают нулевой защитный 03 и нулевой рабочий 0Р провода (см. рис. 6.2, б). Нулевой защитный провод служит для соединения зануляемых частей оборудования с глухозаземленной нейтралью источника тока, а нулевой рабочий провод — для питания электроприемников фазным напряжением. Однако схемы с разделением нулевого провода выполняют редко. В большинстве случаев используют один нулевой провод, одновременно выполняющий функции и рабочего, и защитного (см. рис. 6.2, а).

В качестве нулевых защитных проводов можно использовать:

нулевые рабочие, специально предусмотренные проводники (четвертая или третья жила кабеля, четвертый или третий провод, стальные полосы и т.п.);

стальные трубы электропроводки;

алюминиевые оболочки кабелей;

металлические конструкции зданий (фермы, колонны и т.п.);

металлические конструкции производственного назначения (подкрановые пути, каркасы распределительных устройств, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамление каналов и т.п.);

6.3 Пожарная безопасность при эксплуатации двигателя

Многие производственные процессы сопровождаются значительным выделением пыли. Пыль – это тонкодисперсные частицы, которые образуются при различных производственных процессах – дроблении, размалывании и обработке твёрдых тел, при просеивании и транспортировке сыпучих веществ и т.п. Кроме того пыли образуются при горении топлива. Пыли, взвешенные в воздухе, называются аэрозолями, скопления осевших пылей – аэрогелями. Промышленная пыль бывает органическая (древесная, торфяная, угольная) и неорганическая (металлическая, минеральная).

Для обеспечения противопожарной безопасности в помещениях с повышенным содержанием пыли (деревообрабатывающие мастерские, мукомольни и т.д.) необходимо обеспечить бесперебойную вытяжную вентиляцию, а также предусмотреть необходимые средства пожаротушения. Естественно, в таких помещениях нужно полностью исключить курение, использование обогревательного оборудования, не предусмотренного в конструкции помещения. Электродвигатели, используемые в приводах, должны быть взрыво – пожаробезопасной конструкции.

Согласно строительным нормам и правилам все производства подразделяются на пять категорий: А, Б, В, Г, Д.

Проектируемый двигатель находится в помещении II класса по огнестойкости категории В. К категории В относятся производства связанные с обработкой твёрдых сгораемых веществ и материалов, а так же жидкостей с температурой возгорания выше 120ºС.

Пожарная опасность электроустановок обусловлена наличием в применяемом электрооборудовании изоляционных материалов. Горючей является электрическая изоляция обмоток электрических машин, различных электромагнитов, проводов и кабелей. Всевозможные лаки и компаунды, изоляционное (трансформаторное) масло. битум, канифоль, и ряд других электроизоляционных и конструкционных материалов, являющихся горючими и пожароопасными.

Электроизоляционные материалы, применяющиеся в электрических машинах, по их нагревостойкости подразделяются на семь классов. Для каждого класса установлена предельно допустимая рабочая температура.

Выделяемая изолированными проводниками теплота вызывает повышение температуры. В случае значительных перегрузок проводников и особенно при протекании токов КЗ, температура изоляции возрастает настолько, что материал разлагается с выделением горючих паров и газов, что и бывает обычно причиной возгорания изоляции.

Значительную пожарную опасность представляют коммутационные аппараты открытого типа и открытые плавкие вставки, в которых при отключении тока, а так же при перегорании плавкого предохранителя возникает опасное искрообразование. Поэтому, как правило, рубильники, предохранители и переключатели следует применять закрытого типа.

Учитывая пожарную опасность электроустановок, ПУЭ устанавливают ряд специальных требований к электрооборудованию при установке и монтаже. В процессе эксплуатации электроустановок необходимо так же соблюдать ряд мер предусмотренных ПТЭ с учётом пожарной безопасности. Система пожарной безопасности предусматривает следующие меры:

- удаление избыточного тепла, выделяемого двигателями;

- максимально возможное применение негорючих и трудно горючих веществ и материалов;

- ограничение количества горючих веществ и их надлежащее расположение;

- изоляцию горючей среды;

- предотвращение распространения огня за пределы очага;

- применение средств пожаротушения.

7. Технико-экономическое обоснование спроектированного двигателя

7.1. Описание конструкции АД

Электрические машины мало вступают в физический и психологический контакт с человеком, поэтому требование при проектировании АД сводятся к обеспечению удобства их монтажа, встраиваемости в различные механизмы, безопасности при эксплуатации, малошумности, максимально возможного охлаждения электрической машины и удобства подключения.

К видимым частям электрической машины относятся станина, подшипниковые щиты, кожух вентилятора, ротор. Станина АД изготавливается методом литья под давлением. Два подшипниковых щита одинаковы по форме, гладкие. Конфигурация кожуха служит для оптимального обтекания двигателя струями охлаждающего воздуха. Магнитная система набирается из листов электротехнической стали марки 2013. Обмотка статора из мягких секций, намотанных круглым медным проводом. Секции укладываются в пазы статора через шлицы. Подшипниковые щиты литые, имеют внутреннюю замковую поверхность, полностью прилегающую к станине. Также в двигателе есть подшипники качения, легкой серии с понижением уровня шума.

7.2. Структурно-функциональный анализ асинхронного двигателя

Структурно-функциональный анализ (СФА) применяется для всестороннего изучения изделия с целью установления его главных, основных и вспомогательных функций, для совершенствования конструкции в направлении повышения надежности, безопасности, экономичности производства и эксплуатации при выполнении главной функции. При проведении СФА все изделие представляется в виде нескольких систем, а каждая система разбивается на несколько элементов. Анализ выявляет связь, главенство, полезность, функциональность элементов системы. Структура системы – это то, что остается неизменным при изменении ее состояния реализации различных функций в процессе совершения системой различных операций.

Для проведения СФА выделяются главная, основная и вспомогательная функции. Функция системы – действие, которое она выполняет для достижения поставленной цели. Главная функция – неизменное выражение основного назначения изделия, его полезности для достижения конечного результата. Ее основное отличие от других функций – неизменность, независимость от конструктивных модификаций системы.

Основная функция характеризует назначение элементов изделия, которое по возможности стабильно и независимо от изменяющихся факторов – материалы технология и так далее.

Лишняя функция - назначение элемента не участвующего в выполнении основной функции и оказывающегося ненужным при изготовлении, либо функционировании системы.

Р

Преобразов электрическ. в механическ.

Уложить и сварить обмотку ротора

Образовать магнитное поле

Создать магнитодвиж. силу

Пропустить по обмотке статора эл. ток

Подключение двигателя к перемен. току

Запрессовать сердечник ротора вал

Отвод тепла от активных частей машины

Установить ротор в сердечник

Уменьшить силу трения

Установить защитные крышки

ис.7.1. Схема СФА АД.

На основании СФА выявляются связи между элементами системы. Полный набор механических связей каждого элемента с другими осуществляется с помощью структурной матрицы. Матрица связей позволяет в наиболее простой и наглядной форме проследить связи узлов и деталей, составляющих изделие. При установлении этих связей, анализируются наиболее загруженные и ненадежные узлы и детали машины, содержащие наибольшее количество единиц в матрице (рис. 7.1 и табл. 7.1).

Наименование

системы

Выполняемая

функция

Уровень функции

Выполнение операции

Материалы

асинхронный двигатель

преобразование

эл. энергии в механическую

главная

все изделие

сталь, медь, латунь

магнитная система

создание магнитодвижущей силы

основная

Станина

медь

система подключения

подключение обмотки статора к питанию сети

вспомо-

гатель-ная

коробка выводов

железо

система центровки и крепления

обеспечение “жесткого” положения ротора в подшипнков. щитах

вспомо-

гатель-ная

подшипни-

ков. щиты, подшипники вал

конструкционные материалы

система смазки

уменьшает силу трения в подшипниках

вспомо-

гатель-ная

масленка, “шприц” для металла

металл

система охлаждения

Отвод тепла от активных частей машины

вспомо-

гатель-ная

вентилятор на валу ротора

сталь

системы защиты.

защита человека от прикосновения к вращающимся частям, от поражения эл. током, от выхода из строя эл. двигателя.

вспомо-

гатель-ная.

Защитные крышки, кожухи, эмали, лаки.

Конструк-

ционные материалы, краски, лаки, эмали.

Таблица 7.1. СФА АД

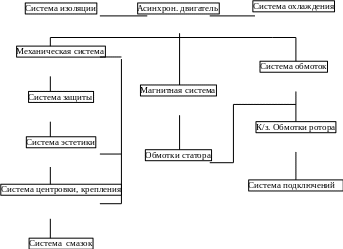

Система асинхронного двигателя для структурно-функционального анализа представлена на рис. 7.2.

Рис. 7.2. Схема для СФА

Матрица механической связи основных элементов структуры асинхронного электродвигателя приведена ниже в табл. 7.2.

Табл. 7.2.

Подшип-ник

Ста-нина

Ста-тор

Ротор

Об-мотка ста-тора

Об-мотка ротора к.з.

Задний подшип. щит

Перед. подшип. щит

Вал

Подшипник

0

0

0

1

0

0

1

1

1

Станина

0

0

1

0

0

0

1

1

0

Статор

0

1

0

0

1

0

0

0

0

Ротор

0

0

0

0

0

1

0

0

1

Обмотка статора

0

0

1

0

0

0

0

0

0

Обмотка ротора к.з.

0

0

0

1

0

0

0

0

0

Задний подшип-ник. щит

1

1

0

0

0

0

0

0

0

Передний подшип-ник. щит

1

1

0

0

0

0

0

0

0

Вал

1

0

0

1

0

0

0

0

0

Примечание: 0-отсутствие; 1-наличие механической связи между системами.

Главная функция отличается от остальных неизменностью, независимостью от конструктивных модификаций системы.

Основная – характеризует назначение элементов изделия.

Вспомогательная – это результат конструктивных, технических, либо других решений для реализации основной и главной функции.

Полный набор механической связи каждого элемента с другими осуществляется с помощью структурной матрицы. В проведённом СФА, изделие было представлено не в его реальной форме, а как комплекс выполняющих функций. В процессе анализа были установлены главные, основные, и вспомогательные функции. Приведенный анализ показал, что все элементы изделия участвуют в выполнении главной функции – обеспечение работы АД при большом пусковом моменте. На основании данного анализа был сделан вывод, что снижение себестоимости, повышение качества нужно добиваться за счет применения новых материалов.

Повышение эффективности новых машин связано со снижением эксплуатационных расходов, то есть повышения надежности и улучшением энергетических показателей, однако это должно достигаться без увеличения затрат на изготовление. Машина общего назначения должна удовлетворять в части рабочих характеристик требованиям действующих стандартов или технических условий и вместе с тем быть экономически эффективной.

Например, при соблюдении указанных требований стандартов машина может быть спроектирована с высоким использованием активных (проводниковых и магнитных ) материалов, иметь уменьшенную массу и, следовательно стоимость. Однако если при этом ухудшаются энергетические показатели, то повысится стоимость потерь энергии.

Для повышения эффективности машины необходимо сократить расходы на электротехническую сталь, обмоточные провода, снизить трудоемкость изготовления. Переход на более нагревостойкую изоляцию позволяет при той же мощности машины уменьшить ее габариты. Применение более совершенной системы охлаждения, новых сортов электротехнической стали с лучшими магнитными свойствами и меньшими удельными потерями, новых электроизоляционных материалов приводит к уменьшению потерь и объема активной части.

Данные мероприятия приводят к снижению себестоимости двигателя, следовательно, и его цены.

7.3. Определение себестоимости и оптовой цены спроектированного двигателя

Трудоемкость изготовления спроектированного двигателя:

Тн = Тб ³√(mмаш.н/mмаш.б)²=25 ³√(41,8/49)²= 22,49 н·ч,

где Тб = 25 н·ч - трудоемкость базового двигателя.

Заготовительные массы материалов

Масса проводов обмоток

m'м1 = 1,03mм1. =1,03·3,73= 3,84 кг.

Масса алюминия короткозамкнутого ротора

m'ал =1,05mал = 1,05·1,12=1,18 кг.

Масса стали статора и ротора

m'сΣ =mсΣ = 16,32 кг.

Масса изоляции машины

m'и1 =1,05 mи1 = 1,05·0,07 = 0,0735кг.

Масса конструкционных материалов

m'к =1,1 mк = 1,1·20,66 = 22,73 кг.

Себестоимость материалов

Провода обмоток

См1 = см1 ·m′м1 =150·3,84= 576,29 руб.

Алюминий ротора

Сал =сал·m′ал = 100·1,18 =118 руб.

Сталь статора

СсΣ= ссΣ· m′сΣ = 80·16,32 =1305,6 руб.

Изоляция

Си1 =си1· m'и1 = 75·0,0735 =5,51 руб.

Конструкционные материалы

Ск =ск· m'к = 35·22,73 =795,55 руб.

Суммарная стоимость материалов

Смат= См1+СсΣ + Сал + Си1 + Ск = =576,29+118+1305,6+5,5+795,55=2800,95 руб.

Покупные изделия

Таблица 7.3

Наименование изделия

Количество

изделий

Ки

Действующие цены на покупное изделие

Спи

1

Болт М8

4 шт.

7

2

Болт М6

16 шт.

6

3

Болт М4

18 шт.

5

8

Подшипники

2 шт.

65

9

Лакокраски

0,4 л.

90

Стоимость покупных изделий

Сп.и=∑( Спи ·Ки) = 7·4+6·16+5·18+65·2+90·0,4= 380руб.

Транспортные расходы

Сmр = (Смат. + Сп.и. )/100% · аmр = (2800,95+380)/100·8=254,48руб.,

где аmр = 8% - процент транспортных расходов.

Основная зарплата производственных рабочих

Зо = Тн·Uс =22,49 · 17,5 = 393,58 руб.,

где Uс = 17,5 руб. – часовая ставка.

Премия производственных рабочих

П= Зо /100% · ап=393,58/100·30=118,07руб.

где ап = 30% .

Дополнительная зарплата производственных рабочих

Здоп = (Зо+П) /100% · адоп = (393,58+118,07)/100·15= 76,74 руб.,

где адоп = 15% .

Единый социальный налог

Осс=( Зо +П+ Здоп)/100% · ас =

= (393,58+118,07+76,74)/100·26= 152,98 руб.,

где ас = 26% .

Зарплата производственных рабочих

Зпр = Зо +П+ Здоп + Осс =393,58+118,07+76,74+152,98=741,37 руб.

Цеховые расходы

Рц =( Зо · а′цех )/100% = (393,58·50)/100=196,79 руб.,

где а′цех = 50% .

Расходы на содержание оборудования и его эксплуатацию (амортизация)

Рсо =( Зо · а′со )/100% = (393,58·110)/100=432,94 руб.,

где а′со = 110% .

Цеховая себестоимость

Сц = Смат + Сп.и + Сmр + Зпр +Рсо + Рц = 2800,95+380+741,37+196,79+432,94=4806,53 руб.

Общезаводские расходы

Рз =( Зо · азав )/100% = (393,58·70)/100 =275,5 руб.,

где азав. =70% .

Производственная себестоимость

Сп= Сц + Рз =4806,53+275,5 = 5082,03 руб.

Прочие производственные расходы

Рпр =( Сп · апр )/100% = (5082,03·2)/100 = 101,64 руб.,

где апр. = 2% .

Общезаводская себестоимость

Сз =Сп+ Рз + Рпр = 5082,03+101,64 =5183,67 руб.

Внепроизводственные расходы

Рвн. =( Сз · авн. )/100% = (5183,67·1,5)/100= 77,76 руб.,

где авн. = 1,5% .

Полная себестоимость двигателя

Сд = Сз + Рвн =5183,67 +77,76 = 5261,43 руб.

Прибыль

Р =( Сп · апб )/100% = (5261,43·4,4)/100 = 231,5 руб.,

где апб = 4,4% .

Оптовая цена

Сг= Сп + Рб =5261,43+231,5= 5492,93 руб.

Калькуляция себестоимости АД

Таблица 7.4

Наименование статей и затрат

Цена нового двигателя

Руб.

Цена базового двигателя

Руб.

1

Основные материалы

2800,95

3283,41

2

Покупные изделия

380

380

3

Транспортно-заготовительные расходы

254,48

293,07

4

Основная зар.плата рабочих

393,58

437,5

5

Дополнительная зар.плата рабочих

76,74

85,31

6

Премия

118,07

131,25

7

Единый соц.налог

152,98

170,06

8

Цеховые расходы

196,79

218,75

9

Расходы на содержание оборудования (амортизация)

432,94

484,25

10

Общезаводские расходы

275,5

306,25

11

Внепроизводственные расходы

77,76

88,58

12

Прочие постоянные расходы

101,64

115,8

13

Полная себестоимость

5261,43

5994,23

14

Прибыль

231,5

263,75

15

Цена

5492,93

6257,98

16

Объем производства

550

550

Таким образом спроектированный двигатель дешевле базового на 765,05 руб. Разница обусловлена меньшей затратой на основные материалы, так как масса нового двигателя меньше чем масса базового и соответственно меньшей заработной платой на их изготовление.

7.4. Определение экономической эффективности

Годовая себестоимость нового двигателя:

Кн=К1*Nгод.б=5261,43*550=2893786,5 руб

Годовая себестоимость базового двигателя:

Кб=К2*Nгод.б=5994,23*550=3296826,5 руб

Годовая экономия от снижения себестоимости:

ΔК= Кб- Кн=3296826,5-2893786,5=403040 руб

Определение точки безубыточности

Переменные издержки на калькуляционную единицу:

v=Смат+Сп.и+Сmр+Зо+Здоп+П+Осс+=2800,95+380+254,48+393,58+76,74+118,07+152,98=4176,8 руб

Общие переменные издержки:

V= v*Q=4176,8*550= 2297240 руб

Постоянные издержки на калькуляционную единицу:

f= Рц + Рсо + Рз + Рпр =196,79+432,94+275,5+101,64=1084,63 руб

Общие постоянные издержки:

F=f*Q=1084,63*550=596546,5 руб

Себестоимость калькуляционной единицы:

C=v+f=5261,43 руб

Общая себестоимость:

Co = C*Q =5261,43*550=2893787

Валовая выручка:

R= Сг*Q = 5492,93*550 = 3021112 руб

Прибыль:

P= R - Co =3021112-2893787= 127325 руб

Объем производства в критической точке (Nкр)

Nкр = F/( Цд - v) = 596546,5/(5492,93 – 4176,8) = 453,258 шт.

Выручка от реализации продукции в критической точке

Rкр = Цд Nкр =5492,93 · 453,258= 2489715руб.

Таблица 7.5

Наименование статей

Обозначение, ед. измерения

Кол-во

Базовый двигатель

Новый двигатель

1

Объем производства

Q, шт.

550

550

2

Переменные издержки на калькуляционную единицу

v, руб

4780,6

4176,8

3

Общие переменные издержки

V, руб.

2629330

2297240

4

Постоянные издержки на калькуляционную единицу

f, руб

1213,63

1084,63

5

Общие постоянные издержки

F, руб.

667496,5

596546,5

6

Себестоимость калькуляционной единицы

C, руб.

5994,23

5261,43

7

Общая себестоимость

Co , руб.

3296827

2893787

8

Валовая выручка

R, руб.

3441889

3021112

9

Прибыль

P, руб.

145062,5

127325

10

Точка безубыточности в стоимостном выражении

руб.

2827424

2489715

11

Точка безубыточности в натуральном выражении

шт.

451,811

453,258

Минимальная продажная цена при которой производство остается безубыточным:

Cр.min = F + V / Q= 2893786,5/ 550 =5261,43 руб.,

Запас финансовой устойчивости:

Зф.у = R – Rкр =3021111,5-2489715=531396,5руб.,

где R – валовая выручка от реализации продукции;

Rкр – выручка от реализации продукции в критической точке.

Показатель финансовой устойчивости в относительном выражении

Кзфу = Зф.у / R =531396,5/3021111,5=0,176

График безубыточности

Издержки,

тыс. руб.


3 021111,5

2 893786,5

2 489715

Nкр


1 500000


F

5 96546,5

0 100 200 300 400 453 500 550 600

Объём производства, шт.

Безубыточность достигается после выпуска 453 изделий на сумму 2489715 руб.

7.5. Определение экономического эффекта

Необходимо инвестиций 1052286 руб

Инфляция - 13%

Ставка налога на прибыль - 24%

Среднегодовая ставка по кредиту - 15%

Таблица 7.6

Наименование показателей

Год инвестиций

Год эксплуатации

0

1

2

3

4

5

Инвестиции, руб.

248375,1

Цена, руб./шт.

5492,93

5492,93

5492,93

5492,93

5492,93

Объем производства, шт./год

550

550

550

550

550

Себестоимость единицы продкуции, руб./шт.

5261,43

5261,43

5261,43

5261,43

5261,43

в т.ч. на амортизацию

432,94

Выручка

3796568

3796568

3796568

3796568

3796568

Общие издержки

3548193

3548193

3548193

3548193

3548193

в т. ч. на амортизацию

384500

384500

384500

384500

384500

Балансовая прибыль

248375

248375

248375

248375

248375

Налог на прибыль

59610

59610

59610

59610

59610

Чистая прибыль

188765

188765

188765

188765

188765

NCF

573265

573265

573265

573265

573265

Kd

1

0,98039

0,96116

0,94232

0,92384

0,90573

Определение нормы дисконта q:

q= Банковская ставка по кредиту – Инфляция

q=0,15-0,13=0,02

Коэффициент дисконтирования ( для каждого года с нулевого года, для нулевого года Kd=1 )

Kd = (1+q)-t

2. Находим чистую дисконтную стоимость NPV

где IC – капитальные вложения.

Инвестиции эффективны если NPV>0.

NPV = 334884*0,9803922 + 334884*0,96116878 + 334884*0,942322335 + 334884*0,9238454 + 334884*0,9057308 – 1*1052286 = 526176,174

3. Внутренняя норма доходности:

Внутреннюю норму доходности проекта можно рассматривать как наивысшую ставку процента, которую может заплатить заемщик без ущерба для своего финансового положения, если все средства для реализации инвестиционного проекта заемные. Она показывает запас прочности проекта по отношению к выбранной процентной ставки.


Для данного расчета используем метод подбора. Подберем 2 значения нормы дисконта (округление до тысячных) таким образом, что при значении q’ NPV’>0. А при значении q’’ NPV’’<0. И рассчитаем IRR по формуле:

IRR=[q′+ NPV′(q′′-q′)]/( NPV′′ - NPV′)

Таблица 7.7

Значение q` при котором NPV>0 но →0

0,17

19123,84

Значение q`` при котором NPV<0 но →0

0,18

-5046,4598

IRR=[0,17+19123,84(0,18-0,17)]/(19123,84-5046,4598)=0,177912124

Условие эффективности для внутренней нормы доходности IRR>q.

4. Коэффициент рентабельности инвестиций


Крент = (334884*0,9803922 + 334884*0,96116878 + 334884*0,942322335 + 334884*0,9238454 + 334884*0,9057308)/(1·1052286)=1,500031526

При Крент > 1 сумма дисконтных денежных доходов > суммы инвестиций. Данный коэффициент является относительным показателем, поэтому он очень удобен при выборе одного проекта из альтернативных, имеющих одинаковые значения NPV.

5. Срок окупаемости проекта:


Значение этого показателя определяет такой срок, при котором суммированные дисконтированные доходы равны суммарным дисконтированным затратам (NPV=0)

Таблица 7.8

Срок окупаемости (PBP)

3,38913017

0 год (1·0-1052286)

-1052286

1 год (334884·0,9803922-1052286)

-723968,3529

2 год (334884·0,96116878-723968,3529)

-402088,3068

3 год (334884·0,942322335-402088,3068)

-86519,63412

4 год (334884·0,9238454-86519,63412)

222861,4175

5 год (334884·0,9057308+222861,4175)

526176,174

Заключение

Приведенное в данном дипломном проекте расчет и принятые инженерно-конструктивные решения позволяют надеяться на то, что двухскоростной АД, изготовленный в соответствии с материалами дипломного проекта будет удовлетворять требованиям технического задания и находится на уровне известных отечественных аналогов.

Конкретно, основные энергетические показатели на большой частоте вращения выглядят следующим образом:

КПД – 0,875

Коэффициент мощности – 0,86

Для сравнения у ближайшего аналога АД серии 4А типоразмера 4А112М2У3: КПД = 0,875; cos φ = 0,88. Таким образом, незначительно ухудшился лишь коэффициент мощности.

Пусковые показатели спроектированного двигателя в сравнении с вышеуказанным аналогом: кратность пускового тока 7,97 против 7,5 (немного возрасло), кратность пускового момента 2,61 против 1,6 (заметно увеличилось). Перегрузочная способность /кратность максимального момента 3,6 против 2,2 (заметно возросло).

При этом также незначительно снизилась масса, в основном за счет перехода на алюминиевые сплавы в таких конструктивных деталях, как корпус, подшипниковые щиты и т.д.

Список литературы

1. Проектирование электрических машин: учебное пособие для ВУЗов. Под редакцией И.П. Копылова. М. Энергия, 1980, 496с

2. Г.К.Жерве «Обмотки электрических машин».

3. И.Г. Шубов «Шум и вибрация электрических машин»

4. Костромин В.Г. «Технология производства асинхронных двигателей», Энегоиздат, М, 1984 г.

5. Котеленец Н.Ф., Кузнецов Н.Л. «Испытание и надежность элекутрических машин». Высшая школа, М, 1988 г.

6. Фионин В.И. «Проведение функционально-стоимостного анализа конструкций электрических изделий в курсовых работах и дипломных проектах», Куйбышев, 1989 г.

7. Ю.В.Копытов, Л.И.Вайнштейн, А.В.Михалков, П.В.Филимонов - Пра-вила технической эксплуатации электроустановок потребителей и пра-вила техники безопасности при эксплуатации электроустановок потре-бителей – М, «Атомиздат», 1971.

8. П.А.Долин – Основы техники безопасности в электроустановках – М, «Энергоиздат»,1984.

Характеристики

Список файлов ВКР

Свежие статьи
Популярно сейчас
Зачем заказывать выполнение своего задания, если оно уже было выполнено много много раз? Его можно просто купить или даже скачать бесплатно на СтудИзбе. Найдите нужный учебный материал у нас!
Ответы на популярные вопросы
Да! Наши авторы собирают и выкладывают те работы, которые сдаются в Вашем учебном заведении ежегодно и уже проверены преподавателями.
Да! У нас любой человек может выложить любую учебную работу и зарабатывать на её продажах! Но каждый учебный материал публикуется только после тщательной проверки администрацией.
Вернём деньги! А если быть более точными, то автору даётся немного времени на исправление, а если не исправит или выйдет время, то вернём деньги в полном объёме!
Да! На равне с готовыми студенческими работами у нас продаются услуги. Цены на услуги видны сразу, то есть Вам нужно только указать параметры и сразу можно оплачивать.
Отзывы студентов
Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.
Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.
Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.
Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.
Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.
Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.
Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.
Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.
Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.
Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.
Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.
Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
Популярные преподаватели
Добавляйте материалы
и зарабатывайте!
Продажи идут автоматически
6390
Авторов
на СтудИзбе
307
Средний доход
с одного платного файла
Обучение Подробнее
