Проводилась полная статистическая обработка результатов экспериментов, позволившая получить адекватную модель зависимости коэффициентов демпфирования от исследуемых факторов в виде:

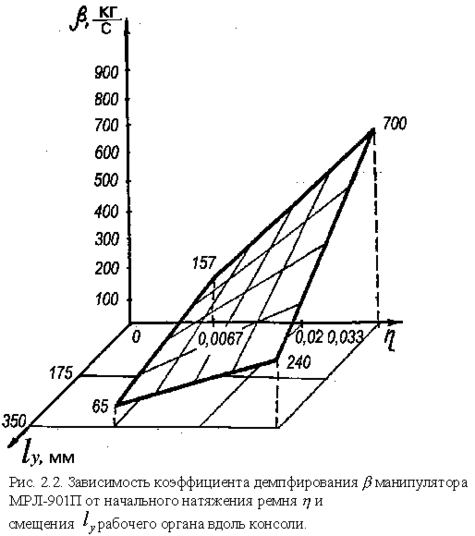

Поверхность отклика представлена на рис. 2.2. Выражение (2.34) позволяет получить численное значение коэффициента демпфирования, необходимое для расчета продолжительности переходного процесса при позиционировании.

Экспериментальные исследования времени переходного процесса осуществлялись при помощи комплекта виброизмерительной аппаратуры АВ-44, вибродатчик которой крепился на рабочем органе манипулятора.

2.3 Определение жесткости звеньев манипулятора МРЛ-901П

Жесткость звеньев манипулятора МРЛ-901П определялась по экспериментальным замерам деформации консоли манипулятора при действии на нее определенного усилия.

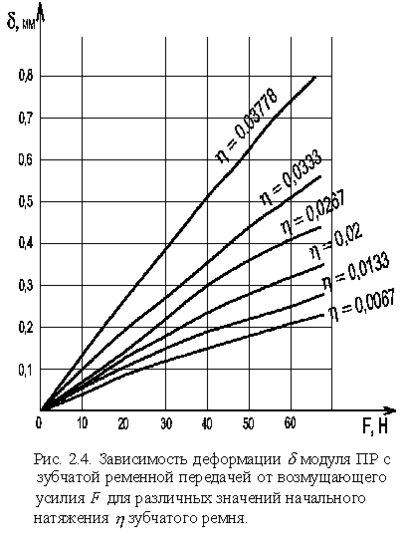

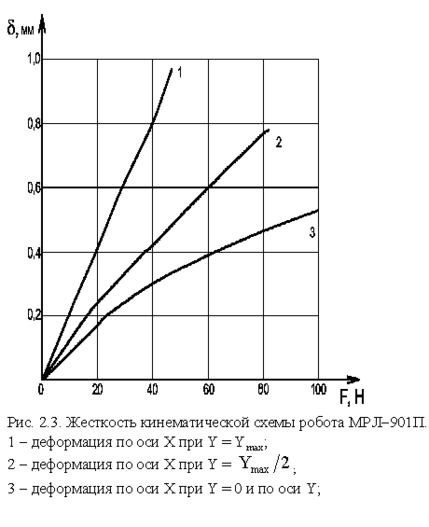

Результаты исследования жесткости приведены в таблице 2.5. По этим данным были построены график зависимости деформации от смещения рабочего органа (рис. 2.3) и график зависимости деформации от натяжения зубчатого ремня (рис.2.4).

2.4 Исследование быстроходности манипулятора

Быстроходность манипулятора характеризуется временем перемещения рабочего органа в требуемую точку. Теоретические предпосылки указывают, что непосредственное влияние на величину этого времени оказывают совместные механические характеристики (СМХ) электроприводов манипулятора.

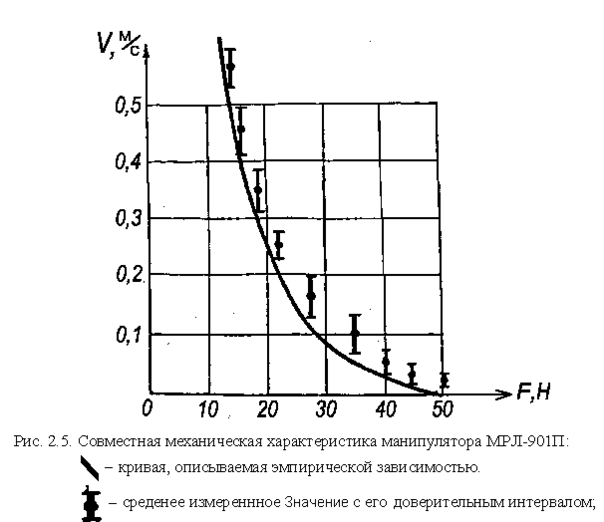

Иcследование СМХ осуществлялось путем анализа тахограмм движения манипулятора МРЛ-901П, зарегистрированных самописцем Н338Д/1. Статистически обработанные результаты экспериментов сведены в таблицу 2.6 и представлены в графическом виде на рис. 2.5.

Анализ экспирементальных данных показывает, что связь силы тяги, а, следовательно, и допустимого ускорения со значением достигнутой скорости существенно нелинейна. Для определения квазиоптимальных режимов движения манипулятора необходимо связать параметры a и V аналитическим выражением.

Представим каждое значение СМХ в виде разности , где статическая тяговая синхронизирующая сила, а потери тяговой силы, зависящие от скорости движения манипулятора.

Такая запись СМХ имеет то очевидное приемущество, что для каждого конкретного образца манипулятора указанной модели могут быть введены уточнения формулы путем измерения одного лишь значения .

Следовательно, определение эмпирической формулы CМХ сводится к отысканию зависимости . Воспользовавшись способом отыскания эмпирических формул, приведенным в [7], легко установить, что экспериментальные точки наиболее точно отображают линейную зависиюсть на полулогарифмической функцональной координатной сетке. Из этого следует, что выражение может быть описано логарифмической функцией. Из

Результаты исследований совместной механической характеристики манипулятора МРЛ-901П.

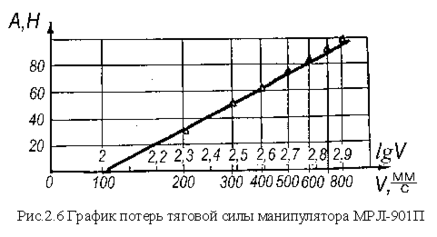

линейной зависимости, представленной на рис. 2.6 легко отыскать коэффициенты ее уравнения, вид которого . В итоге имеем:

где: V измеряется в .

Следует, однако, заметить, что при нарастании значения экспериментальные точки несколько удаляются от прямой, описанной уравнением (2.35). Поэтому, с целью уточнения зависимости была внесена поправка, с учетом которой эмпирическая формула СМХ примет вид:

где: V измеряется в ; а в [Н], или

где: , допустимые мгновенные значения ускорения и скорости соответственно (при этом лежит в интервале от 0,1 до 0,8 ).

2.5 Методика проведения эксперимента по определению механических характеристик манипулятора МРЛ-901П

Для исследования СМХ манипулятора портального типа МРЛ-901П наиболее удобной является следующая методика измерений.

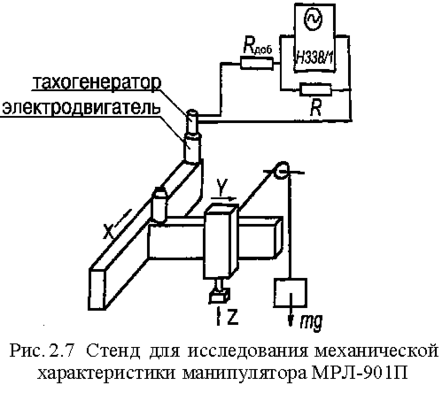

На свободный конец вала электродвигателя ШД 5Д1МУ3 крепился тахогенератор, электрический выход которого связан с измерительной схемой (рис. 2.7) вольтметра. Схема тарировалась путем задания устройством управления 2Р22 постоянных значений скорости движения рабочего органа манипулятора. При этом электродвигатель был полностью разгружен от момента нагрузки.
