91472 (590060), страница 7

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 7)

Рис. 4.3. Зависимость степени извлечения ципрофлоксацина из препарата от времени сорбции

Рис. 4.4. Зависимость степени сорбции ципрофлоксацина из препарата

от времени сорбции

Для оценки воспроизводимости результатов сорбции была проведена серия опытов, где было задействовано четыре линзы с приблизительно одинаковыми массами (0,3179 г, 0,3159 г, 0,3167 г, 0,3239 г). Линзы (каждую отдельно) замачивали в 2 мл раствора капель «Ципромед» 2 часа. Полученные данные представлены в таблице 4.4.

Таблица 4.4

Воспроизводимость результатов сорбции ципрофлоксацина МКЛ (время сорбции 2 часа)

	mп/погл, мг	mпогл, мг	mпогл/ mлинзы, мг/г	mпогл/ mисх, %
	4,58	1,67	15,70	27
	4,61	1,64	15,44	26
	3,99	1,58	14,86	28
	4,02	1,55	14,33	28
	4,04	1,53	14,38	27
	4,10	1,47	13,66	26
	4,44	1,76	16,56	28
	4,57	1,63	15,06	26
	4,52	1,69	15,88	27
	4,69	1,52	14,13	24
	4,36±0,20	1,60±0,06	15,0±0,6	26,7±0,9
Sr,%	6,5	5,6	6,0	4,7

Полученные результаты показывают, что величина относительного стандартного отклонения (S_r,%) характеристик сорбции не превышает 6,5%.

Анализируя полученные данные по сорбции ципрофлоксацина (табл. 4.3 и рис. 4.3, 4.4), можно сказать о том, что полное насыщение препаратом линз происходит за 3 часа. Причем за первый час извлекается более 70% от максимальной степени извлечения. Сорбционная емкость составляет 15,0 мг/г безводного полимера.

Таким образом, можно порекомендовать проводить насыщение мягких контактных линз из материала «Кемерон» раствором капель «Ципромед» не более трех часов.

Основными определяющими факторами в данном случае могут быть размеры молекул, влияющие на проникающую способность, возможность образования водородных связей и ионных ассоциатов с функциональными группами сополимера, а также состояние и количество воды в гидрогеле. В частности, для линз Concor-55, сополимер которого содержит гидроксиэтилметакрилат и N-винилпирролидон, а влагосодержание на 15% ниже исследуемого материала, степень сорбции ципрофлоксацина достигает 25 мг/г [3]. Сродство к фторхинолонам авторы объясняют комплексообразующими свойствами сополимеров винилпирролидона [3]. Авторы работы [3] не приводят метрологических характеристик результатов анализа, хотя ими использованы, по видимому, очень тонкие линзы, поскольку указанная масса в безводном состоянии порядка 14 мг. Кемерон-1 содержит в своем составе до 70 % поливинилпирролидона [4], но при близких диаметрах линз толщина исследуемых нами значительно больше. Если достаточно крупные молекулы ципрофлоксацина распределяются в поверхностных слоях набухшего полимера, то различия в степени поглощения вполне объяснимы.

Согласно полученным результатам для насыщения МКЛ из материала «Кемерон-1» препаратом «Ципромед» достаточно трех часов

1. 4.3.2 Результаты исследования десорбции ципрофлоксацина МКЛ

При изучении динамики десорбции ципрофлоксацина линзами после насыщения препаратом их извлекали из раствора капель и помещали в пенициллатницы с 2 мл бидистиллированной воды последовательно, выдерживая линзу каждый раз по 30 минут. Полученные водные растворы анализировали. Общее время возвращения составило 3 – 3,5 часа. Вымачивание в воде прекращали, когда при анализе проб значения оптической плотности становилось равным нулю. Результаты представлены в таблице 4.5 и на рисунках 4.5, 4.6.

Таблица 4.5

Результаты изучения десорбции ципрофлоксацина МКЛ

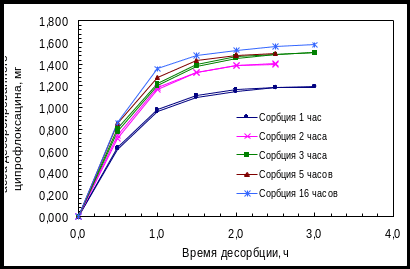

Рис. 4.5. Зависимость массы десорбированного ципрофлоксацина от времени десорбции.

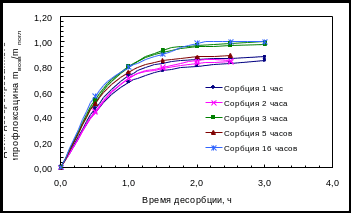

Рис. 4.6. Зависимость степени десорбции ципрофлоксацина от времени десорбции.

Были проведены исследования десорбции ципрофлоксацина линзами из материала «Кемерон-1» в суммарный объем воды (8 мл) за общее время (2 ч). Полученные данные представлены в таблице 4.6 и на рисунке 4.7.

Таблица 4.6

Десорбция ципрофлоксацина из МКЛ в суммарный объем воды

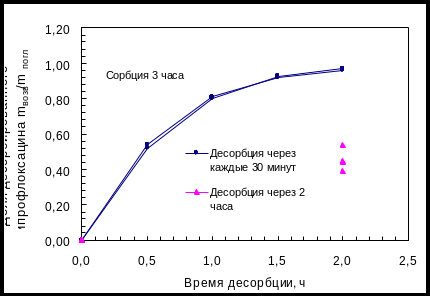

Рис. 4.7. Зависимость доли десорбированного ципрофлоксацина от времени десорбции в воде при разной ее сменяемости

Была исследована десорбция ципрофлоксацина в сменяемые объемы (по 2 мл) через каждые 30 мин и в общий объем (8 мл) через 2 часа физраствора. Полученные данные представлены в таблице 4.7 и на рисунке 4.8.

Таблица 4.7

Десорбция ципрофлоксацина из МКЛ в физраствор

Сорбция			Десорбция
Время t, ч	mпогл, мг	Δt, мин		mвозв, мг	mвозв/mпогл
2	1,53±0,07	120		0,79	0,50
				0,72	0,47
				0,71	0,46
				0,72	0,49
mвозв = (0,73±0,06) мг Sr = 7,8 %
2	1,65±0,16	30		0,55	0,67
		30		0,33
		30		0,18
		30		0,12
		120		1,18
2	1,65±0,16	30		0,50	0,69
		30		0,34
		30		0,18
		30		0,11
		120		1,13
2	1,65±0,16	30		0,51	0,67
		30		0,33
		30		0,17
		30		0,12
		120		1,13
2	1,65±0,16	30		0,49	0,74
		30		0,34
		30		0,18
		30		0,12
		120		1,12
mвозв = (1,14±0,04) мг Sr = 3,8 %

Полученные результаты показали, что степень десорбции ципрофлоксацина линзами за 30 мин составляет 50 – 60% от сорбированного, а также более высокому уровню сорбции соответствует большая степень десорбции. Причем, что при малых временах насыщения (1 – 2 часа), что при больших (3 – 16 часов) процесс десорбции идет одинаково быстро. Результаты десорбции за разное время сорбции находятся в пределах погрешности эксперимента (10-23%), поэтому можно говорить о том, что десорбция не зависит от размера МКЛ, ее массы.

Характеристики

Список файлов ВКР
