Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 6)

Методика модифицирования МКЛ

Модификацию линз проводили нагреванием их в 2%-ом растворе NaOH при 95⁰С в течение 2 часов. Раствор NaOH готовили из точной навески массой 2,000 г порошка NaOH, растворяя ее в колбе объемом 100 мл водой (вода бидистиллированная). Затем полученный раствор переносили в пластмассовую склянку [2].

А затем изучали сорбцию и десорбцию ципрофлоксацина линзами из материала «Кемерон» по имеющимся методикам.

4. Результаты эксперимента и их обсуждение

Для решения поставленных в работе задач по изучению сорбции - десорбции ципрофлоксацина МКЛ из материала «Кемерон-1» выбрана чувствительная спектрофотометрическая методика [13,14], использующаяся для контроля его содержания в таблетках и каплях. При этом определение ведется по собственному поглощению вещества в солянокислом растворе (разд. 3.4.1).

4.1 УФ - спектр ципрофлоксацина

Согласно литературным данным [12] максимум поглощения в спектре солянокислых растворов приходится на 276-278 нм, что согласуется с полученными данными (рис. 4.1).

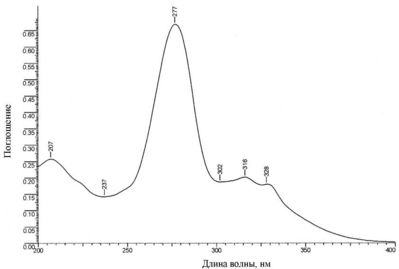

Рис. 4.1. Вид УФ-спектра ципрофлоксацина с концентрацией 5 мкг/мл в 0,1 М растворе HCl.

Вид спектра и положение максимума зависит от рН среды из-за присутствия карбоксильной группы и обусловлен сложной сопряженной структурой молекулы, приводящей к формированию нескольких максимумов поглощения. Необходимость растворения в кислоте связана с протонированием вторичного атома азота, что приводит к увеличению растворимости по сравнению с растворимостью в воде. Поэтому при проведении всех исследований в растворе создавалась постоянная концентрация HCl - 0,1 моль/л. Величина экспериментального молярного коэффициента поглощения для раствора ципрофлоксацина в глазных каплях «Ципромед» составляет 43500 ± 400 М^-1см^-1 (разд. 4.2), что близко к 44800, приведенному в работе [12]. Кроме того, форма основной полосы поглощения и плеча в длинноволновой области не зависят от производителя капель. Наличие компонентов минимально в составе глазных капель «Ципромед» (указано присутствие 0,022% бензалкония хлорида при содержании ципрофлоксацина 0,3 %).

4.2 Характеристики градуировочной зависимости
для определения ципрофлоксацина

В выбранных условиях была получена градуировочная зависимость оптической плотности солянокислого раствора ципрофлоксацина при 277 нм от его концентрации. Получилась линейная градуировочная зависимость в диапазоне концентраций ципрофлоксацина от 9,00*10^-7 моль/л до 2,17*10^-5 моль/л (0,3 мкг/мл до 7,2 мкг/мл), проходящая через начало координат. Полученные данные представлены на рисунке 4.2 и в таблице 4.1.

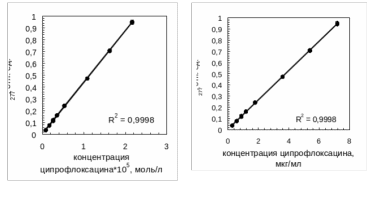

Рис. 4.2. Градуировочная зависимость оптической плотности раствора при 277 нм от концентрации ципрофлоксацина

Характеристики градуировочной зависимости для разных способов выражения концентрации (коэффициент a – незначим):

Таблица 4.1

Зависимость оптической плотности раствора при 277 нм от концентрации ципрофлоксацина

с*105, моль/л	ст, мкг/мл	А	с*105, моль/л	ст, мкг/мл	А
0,09	0,3	0,033	0,54	1,8	0,238
0,09	0,3	0,033	0,54	1,8	0,239
0,18	0,6	0,073	1,09	3,6	0,469
0,18	0,6	0,073	1,09	3,6	0,469
0,27	0,9	0,119	1,63	5,4	0,701
0,27	0,9	0,111	1,63	5,4	0,706
0,36	1,2	0,158	2,17	7,2	0,939
0,36	1,2	0,159	2,17	7,2	0,949

Для дальнейшего удобства расчетов и представления результатов концентрация ципрофлоксацина будет представлена в мкг/мл.

Следует отметить, что характеристики градуировочной зависимости практически не изменяются в присутствии физраствора.

Допустимые пределы содержаний ципрофлоксацина в каплях 0,270 – 0,330 % (г/100 мл). В разных образцах капель концентрация ципрофлоксацина варьировалась от 2,50 до 3,30 мг/мл (от 0,25 до 0,33 %). Поэтому перед исследованием сорбции – десорбции несколько флаконов капель сливалось вместе, и уже в усредненном растворе определялась исходная концентрация.

Концентрация ципрофлоксацина в одном из образцов глазных капель «Ципромед», установленная спектрофотометрическим методом составила (3,15 ± 0,02) г/100 мл. Результаты представлены в таблице 4.2.

Таблица 4.2

Воспроизводимость определения концентрации ципрофлоксацина в каплях спектрофотометрическим методом

А277	ст , мкг/мл (в фотометрируемом растворе)	w, % , (в каплях)
0,331	2,52	0,315
0,332	2,53	0,316
0,332	2,53	0,316
0,330	2,51	0,314
0,331	2,52	0,315
0,331	2,52	0,315
		± С = 0,315 ± 0,002

1. 4.3 Результаты исследования обменных свойств МКЛ и их обсуждение

Отработанная методика и полученная по ней градуировочная зависимость использовались при исследовании обменных свойств мягких контактных линз по отношению к раствору капель «Ципромед».

Сорбция и десорбция проводились в статических условиях. Использовали модельные калиброванные линзы диаметром 12,0 мм, толщиной 0,60 мм. Масса линз представлена в таблице 3.1.

1. 4.3.1 Результаты исследования сорбции ципрофлоксацина МКЛ

Динамику сорбции ципрофлоксацина линзами из материала «Кемерон» изучали следующим образом: каждую предварительно насыщенную (до постоянной массы) линзу замачивали в 2 мл капель на 1, 2, 3, 5 часов и сутки. Все это делалось в разных опытах. По истечении этого времени линзы извлекали, а оставшийся раствор анализировали в соответствии с отработанной методикой, отбирая на анализ определенную аликвоту раствора (1 мл). Результаты представлены в таблице 4.3 и на рисунках 4.3, 4.4.

Таблица 4.3

Результаты изучения сорбции ципрофлоксацина линзами из капель «Ципромед»

t, ч	mп/погл, мг	п/погл, мг	mпогл, мг	mпогл/ mлинзы, мг/г	mпогл/ mисх, %
0,5	5,00	5,06	1,01	9,52	16,8
0,5	5,08
0,5	5,10
0,5	5,06
1	4,86	4,83	1,39	13,0	22,5
1	4,79
2	4,58	4,60	1,66	15,6	26,5
2	4,61
3	4,78	4,79	1,51	14,3	24,0
3	4,79
5	4,57	4,57	1,68	15,6	27,0
16	4,62	4,62	1,50	14,14	25,0
24	4,79	4,71	1,60	15,0	26,0
24	4,62

Характеристики

Список файлов ВКР
