82930 (589719), страница 7

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 7)

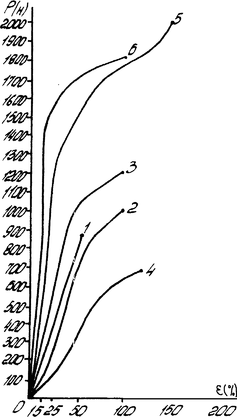

Навантаження при розтягуванні

Подовження

б) уздовж петельних рядів (горизонтально)

Рис. 3.1. Криві розтягування зразків підкладкового хутра

(нумерація у відповідності до табл. 2.2)

Слід відмітити, що зразки 1 і 2 мають приблизно однаковий характер стирання ворсової поверхні. При 34000-38000 циклів (Додаток М) добре видно структуру трикотажного переплетення грунту.

Для зразка 3 стадія стирання починається з 7000 циклів стираючого впливу. Поява структури трикотажного переплетення при 56000 циклів (Додаток М) свідчить про те, що ворс цього зразка поліформальдегідного хутра найбільш стійкий до стирання, що може бути обумовлено підвищеною поверхневою щільністю зразка, а також якісними характеристиками нитки, яка містить велику кількість монониток. Крім цього, процес стирання зразка 3 має дещо інший характер: на початковій стадії йде утворення пілей, потім відбувається відрив пілей з поверхні зразка і утворюється ворс висотою 2-3 мм, стирання якого проходить значно повільніше.

Зовсім по іншому поводить себе при стиранні зразок 5 з ворсом з капрону. Якщо перша стадія зносу за характером наближається до зразків 1-4, друга стадія зносу йде більш інтенсивно. Вже при 9700 циклах стиранючого впливу добре видно структуру трикотажного грунту.

Для зразка 6 з ворсом з лавсану характерним є утворення густого пілингу вже після 500 циклів, потім збільшення розміру пілей до 1000 циклів з наступним їх руйнуванням і утворенням кашлатої поверхні.

Представлені на рис. 3.4 (Додаток М) фотографії ілюструють характер зносу ворсу дослідних зразків хутра після різної кількості циклів стираючого впливу. На фотографіях (Додаток Н) видно картину ламкого руйнування волокон з елементами розщеплення (фібрилізації) і «адгезійного звалювання» через підвищення температури зразків хутра при стиранні. Основна причина розщеплення, в очевидь, обумовлена стомленістю волокон від багаторазових розтягуючих і зжимаючих сил які визвані тертям.

Після дослідження повітропроникності встановлено (рис. 3.6), що зі збільшенням кількості циклів стираючого впливу характер зміни показника

повітропроникності, який залежить від ступеню дірчатості ворсової поверхні і закупорення пор в грунті для хутра з ворсом з нитки однієї хімічної природи (зразки 1-4) приблизно однаковий, але мінімум на кривих, який характеризує утворення пор в структурі грунту матеріалу, залежить як від кількості монониток в комплексній поліформальдегідній нитці (зразки 1, 2 і 3), так і від технологічних параметрів отримання нитки (зразки 1 і 4).

Судячи з показників повітропроникності, а також з втрат маси зразків хутра в процесі стирання (рис. 3.6 та 3.7), найнижчу зносостійкість має зразок 5 з ворсом з капрону. Хутро з ворсом з лавсану (зразок 6) за зносотійкістю займає проміжне положення між хутром з ворсом з поліформу і капрону.

Визначення розривного навантаження та відносного подовження при навантаженні

На рис. 3.8 видно, що в початковий період застосування навантаження (близько 15 хв.) деформація всіх зразків хутра збільшується з більш значною швидкістю, потім протягом однієї години поступово зменшується і встановлюється рівноважний стан. Після знімання навантаження відбувається деформація зразків хутра до того часу, поки не встановиться новий рівноважний стан.

Відносно велика розтягуваність дослідних зразків хутра обумовлена будовою трикотажного грунта і наявністю в ньому значної частки зворотніх компонентів деформації (табл. 3.3).

При розтягуванні грунту хутра вздовж петельних стовпчиків і вздовж петельних рядів характер зміни загальної деформації дещо відрізняється. Вздовж петельних стовпчиків грунт хутра більше деформується, що пов’язано з будовою трикотажу і фізико-механічними властивостями нитки, яка ув’язується в грунт хутра. Цим можна пояснити і швидке відновлення первинних розмірів всіх зразків. Вздовж петельних рядків деформація грунту хутра дещо нижча.

Судячи з компонентів деформації перших чотирьох зразків поліформальдегідного хутра можна відмітити що для зразка 4 характерна дещо повільна відновлювальність розмірів після зняття навантаження, що в очевидь, зумовлена технологічними особливостями отримання самої нитки (табл. 2.2).

Таблиця 3.3.

Значення компонент повної деформації зразків хутра

Примітка: в чисельнику – деформація вздовж петельних стовпчиків, в знаменнику – вздовж петельних рядків.

Вцілому для всіх досліджуваних зразків хутра характерні невисокі значення залишкових деформаій, що являється позитивною властивістю, яка визначає відповідні вимоги у виробництві верхнього одягу та утепленого взуття.

Визначення питомого поверхневого електричного опору

Результати вимірювання питомого поверхневого електричного опору дослідних зразків хутра представлені в таблиці 3.4.

Таблиця 3.4.

Показники електризованості дослідних зразків хутра

Повітропроникність

При заданих параметрах дослідження було показано, що зі збільшенням тиску повітря від 10 до 50 Н/м² спостерігається зростання показника повітропроникності для всіх зразків хутра (табл. 3.5)

Таблиця 3.5.

Повітропроникність дослідних зразків хутра

№ зразка	Повітропроникність при різних перепадах тиску, дм3/м2*сек
	10 Н/м2	25 Н/м2	50 Н/м2
1	70	170	220
2	60	160	210
3	50	120	190
4	80	170	200
5	40	100	160
6	70	170	190

Низька повітропроникність дослідних зразкв хутра пояснюється головним чином особливістю розташування ниток у ворсі (нитки розташовуються під кутом 45° до грунту) і петельно-в’язаною структурою грунта (кулірна гладь).

Якщо найбільш доцільною і відповідною справжнім умовам експлуатації хутра в одежі прийнято вважати тиск 50 Н/м^2, то для підкладкових взуттєвих матеріалів оптимальна зміна тиску дорівнює 25 Н/м². Для даної зміни тиску видно, що повітропроникність залежить від кількості (елементарних) монониток у використаних для виготовлення ворсового покрову комплексних нитках і не залежить від їх хімічної природи.

Визначення паропроникності

Розрахунок П₀ проводили за формулою:

П₀ = (%) (3.1)

де:

ρ – втрата маси стаканчика з вмістом після досліджень;

ρ₁ – середнє арифметичне з величин втрати маси контрольних стаканчиків з водою, г.

Розрахунок абсолютної паропроникності П проводили за формулою:

П = (мг/см²*год) (3.2)

де:

ρ – втрата маси стаканчика з вмістом після досліджень;

t – тривалість досліду (час між першим та другим зважуванням стаканчиків з вмістом), година;

π_r ² – робоча площа зразка, см².

Результати визначення П₀ зведені в таблиці 3.6.

Таблиця 3.6.

Екпериментальні дані m₁ та m₂, розрахункові значення ρ та П₀

№ зразка	m1, г	m2, г	ρ = m1 - m2, мг	П0= , %	П0 серед, %
1	84,6642 91,0635	84,4480 90,8184	21,62 24,51	103,1 116,8	110,0
2	75.7122 91,3213	75,4960 91,0950	24,42 22,63	111,6 103,0	112,3
3	86,8108 89,2129	86,5238 88,9455	28,70 26,74	137,0 127,6	132,3
4	89,1760 90,4493	88,9124 90,2201	26,36 22,92	125,8 109,4	117,6
5	88,0518 88,0820	87,8172 87,8703	23,46 21,17	112,0 111,0	106,5
6	89,6605 87,9816	89,4466 87,7478	21,39 23,38	101,0 111,5	106,3

Примітки:

m₁ – маса стаканчиків з вмістом після першого зважування, г;

m₂ – маса стаканчиків з вмістом через 24 години після другого зважування, г;

ρ – втрата маси стаканчиків з вмістом, мг;

ρ₁ – середнє арифметичне з величин втрати маси контрольних стаканчиків з водою, яка склала 20,96 мг.

Результати визначення П зведені в таблиці 3.7.

Таблиця 3.7.

Середні експерементальні значення ρ та П

№ зразка	ρсер, мг	П, мг/см2*год
1	23,1	105,5*10-3
2	23,5	107,3*10-3
3	27,7	126,5*10-3
4	24,6	112,4*10-3
5	22,3	101,2*10-3
6	22,4	102,3*10-3

Примітки:

π_r ² = 3,14*(1,7)² = 3,14*2,89 = 9,0746 см²

Характеристики

Список файлов ВКР
