то его действие будет направлено на компенсацию относительного изменения частоты полюса (см. (29)). Необходимое суммирование можно выполнить только на дополнительном активном элементе, представляющем собой неинвертирующий масштабный усилитель, инвертирующий вход которого подключен к инвертирующим входам основных усилителей (рис. 13).

Рис. 13. D-элемент с расширенным частотным диапазоном

Если выполнить дополнительные параметрические условия

, (73)

то вводимые цепи не окажут влияние на основные параметры фильтра, а, как это следует из табл. 3, приращение полинома знаменателя будет иметь следующий вид:

, (74)

что в конечном итоге и обеспечивает повышение качественных показателей преобразователя. Таким образом, при .

В качестве примера, демонстрирующего общую эффективность пред-ложенного метода синтеза, рассмотрим принципиальную схему ФНЧ 5-го порядка (см. п. 1).

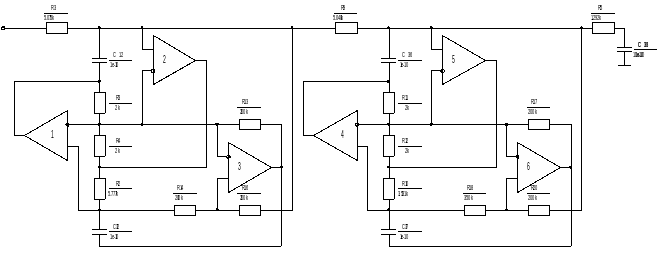

Рис. 14. Прецизионный «бездрейфовый» Чебышевский ФНЧ 5-го порядка с расширенным диапазоном рабочих частот

Результаты моделирования фильтра (ОУ типа 140УД26) при минимизации влияния частоты единичного усиления ОУ в полосе пропускания (0–300 кГц) приведены на рис. 15 и 16.

Рис. 15. Амплитудно-частотная характеристика прецизионного фильтра в полосе пропускания

Рис. 16. Амплитудно-частотная характеристика прецизионного фильтра в рабочем диапазоне частот

Р
еальная погрешность АЧХ фильтра в полосе пропускания определяется также стабильностью пассивных элементов схемы (рис. 14). При решении практических задач учет этого фактора может осуществляться через среднеквадратическое значение чувствительности в указанном диапазоне частот. Так, для рассматриваемого примера это значение составляет 2,27 в диапазоне частот от 0 до 300 кГц. Как правило, разумным компромиссом между уровнем влияния пассивных и активных элементов является равенство их вкладов в общую погрешность реализации АЧХ в полосе пропускания.

Библиографический список

1. Немудров, В.Г. Системы на кристалле. Проектирование и развитие [Текст] / В.Г. Немудров, Г. Мартин. – М. : Техносфера, 2009. – 216 с.

2. Остапенко, А.Г. Анализ и синтез линейных радиоэлектронных цепей с помощью графов [Текст] / А.Г. Остапенко. – М. : Радио и связь, 2009. – 280 с.

3. Прокопенко, Н.Н. Архитектура и схемотехника быстродействующих операционных усилителей [Текст] / Н.Н. Прокопенко, А.С. Будяков. – Шахты : Изд-во ЮРГУЭС, 2006. – 230 с.

4. Прокопенко, Н.Н. Архитектура и схемотехника с собственной и взаимной компенсацией импедансов [Текст] / Н.Н. Прокопенко, Н.В. Ковбасюк. – Шахты : Изд-во ЮРГУЭС, 2007. – С. 325.

5. Прокопенко, Н.Н. Быстродействующий СВЧ-операционный усилитель с нелинейной токовой обратной связью [Текст] / Н.Н. Прокопенко, А.С. Будяков, Н.В. Ковбасюк // Актуальные проблемы твердотельной электроники и микроэлектроники : труды 10-й Междунар. науч. конф. и школы-семинара. – Таганрог, 2006. – Ч. 2. – С. 161–164.

6. Прокопенко, Н.Н. Нелинейная активная коррекция в прецизионных аналоговых микросхемах [Текст] / Н.Н. Прокопенко. – Ростов н/Д. : Изд-во СКНЦ ВШ, 2010. – 224 с.

7. Свирщева, Э.А. Алгоритм и программа синтеза RC-схем с операционными усилителями в дифференциальном включении [Текст] / Э.А. Свирщева, А.И. Минаев // Избирательные системы с обратной связью. – Таганрог, 2008. – Вып. 4. – С. 185–186.

8. Сигорский, В.П. Проблемная адаптация систем автоматизированного проектирования [Текст] / В.П. Сигорский // Автоматизация проектирования в электронике. – Киев : Техника, 2009. – Вып. 26. – С. 3–14.

9. Синтез активных RC-цепей. Современное состояние и проблемы [Текст] / под ред. А.А. Ланнэ. – М. : Связь, 2008. – С. 296.

10. Старченко, Е.И. Мультидифференциальные операционные усилители [Текст] / Е.И. Старченко // Проблемы современной аналоговой микросхемотехники : сборник трудов МНПС. – Шахты, 2007. – С. 35–42.

11. Тафт, В.А. Спектральные методы расчета нестационарных цепей и систем [Текст] / В.А. Тафт. – М. : Энергия, 2008. – 272 с.

12. Торговников, Р.А. Приборно-технологическое моделирование SiDe биполярных и МОП-транзисторов структур СБИС [Текст] / Р.А. Торговников // Проблемы разработки перспективных микроэлектронных систем : материалы Всерос. науч.-техн. конф. – Подмосковье, 2009. – С. 173–178.

13. Фаддеева, В.И. Вычислительные методы линейной алгебры [Текст] / В.И. Фаддеева, Д.К. Фаддеев. – М. : Физматгиз, 2006. – 655 с.

14. Филаретов, Г.А. Организация структуры критериев в задачах векторной оптимизации радиотехнических цепей и систем [Текст] / Г.А. Филаретов, Л.Б. Шустерман, Т.В. Мазюкевич // Информатика. Сер. Автоматизация проектирования. – 2011. – Вып. 3. – С. 45–54.

15. Чибизов, Д.Г. Автоматизация процедур поиска решений при структурном синтезе нестационарных ARC-схем с расширенным частотным и динамическим диапазонами [Текст] / Д.Г. Чибизов // Интеллектуальные САПР. Тем. вып. Известия ТРТУ. – 2009. – № 3. – С. 224–228.

16. Чибизов, Д.Г. Структурный синтез гибридных фильтров Калмана-Бьюси [Текст] : дис. … канд. техн. наук / Чибизов Д.Г. – Таганрог, 2009. – 202 с.

17. Штойер, Р. Многокритериальная оптимизация [Текст] / Р. Штойер. – М. : Радио и связь, 2007. – 504 с.

18. Akerberg, D. A versative RC building block with inherent compensation for the finite bandwidth of the amplifier / D. Akerberg, К. Mossberg // IEEE Trans. – 2009. – V. CAS-21. – Р. 75–78.

19. Applications handbook. Burr-Brown Corp. – 2008. – Р. 425.

20. Brackett, P. Active compensation for high frequensy effects in op-amp circuits with applications to active RC-filters / Р. Brackett, А. Sedra // IEEE Trans. – 2006. – V. CAS-23, № 2. – Р. 68–72.

21. Cauer, W. Theory der linearen Weehselstrom-shaltung / W. Gauer // Akademic-Verlag. – 2008. – 770 s.

22. Design-in reference manual // Analog Devices, Inc. – 2010. Р. 9–3–9-569.

23. Krutchinsky, S.G. Structurally topological principles of self-compensation in electronic devices / S.G. Krutchinsky, N.N. Prokopenko, E.I. Starchenko // Proceeding ICCSC`04. – Moscow, Russia, 2009. – Р. 26–30.

24. Goldberd, D. Genetic Algorithms in search optimization and Machine Leorning / D. Goldberd // Addision-Wessley Publishing Company. Inc. – USA, 2009.

25. Mitra, S.K. Fundamental limitation of active filters / S.K. Mitra, M.A. Soderstrand // Proc. of 4-th colloquim on microwave communication. – Budapest, 2010.

26. National Semiconductor Application Note OA-11, A Tutorial on Applying OpAmps to RF Applications [Электронный ресурс] / Сайт компании National Semiconductor, September, 2008. – URL : http://www.national.com/an/OA/OA-11.pdf, своб.

27. Sandberg, I.W. On the theory of linear multiloop feedback systems / I. W. Sandberg // BSTJ. – 2011. – V. 42, № 53. – Р. 355–382.

28. Soderstrand, M.A. Design of active filters with zero passive Q-sensitivity / M.A. Soderstrand, S.K. Mitra // IEEE Trans. on circuit theory. – 2008. –№ 3.

29. V lach, J. The influence of the limited bandwidth of active elements on active filters / J. Vlach // Proc., Nat. Electron Conf, Chicago. III. – 2007. – Р. 449–453.
