– температурний робочий діапазон – від мінус 40 до +85 °С;

- час доступу до даних пам'яті - від 70 нс;

- напруга живлення - від 2,5 до 5,5 У;

- корекція ходу календаря на 100 років;

- автоматична корекція високосного року.

У якості швидкісної буферної пам'яті буде використана мікросхема IDT71V424S15YI, що являє собою високошвидкісне статичне ОЗУ організоване 512 до ? 8 біт. Вона зроблена по фірмовій високопродуктивній і дуже надійній технології фірми Integrated Device Technology (IDT). У неактивному режимі має низьке енергоспоживання. Основні характеристики мікросхеми:

- мінімальна тривалість сигналу запису - 15 нс;

- час вибірки адреси - не більше 12 нс;

- напруга живлення 3,3 У;

- час переходу в активний/неактивний режим - 6 нс;

– температурний діапазон зберігання даних – від мінус 55 до +125 °С.

Цифрова частина системи виконана на базі ПЛИС. Це зручна в освоєнні й застосуванні елементна база, альтернативи якої в цьому випадку не існує. Останні роки характеризуються різким ростом щільності впакування елементів на кристалі й різкому падінні цін на ПЛИС, що дозволило широко застосовувати ПЛИС у системах обробки сигналів. Висока швидкодія й упакування на кристалі достатнього об'єму пам'яті однозначно визначили вибір ПЛИС.

У розробленій системі застосована мікросхема ПЛИС EPF10K30AQI240-3 фірми Altera Corporation сімейства FLEX 10KA. Такий вибір обумовлений тим, що сімейство FLEX10KA є найбільш доступним. Тільки це сімейство має градацію швидкості 3, що задовольняє необхідним вимогам. Обрана ПЛИС має 6 убудованих блоків пам'яті ємністю 2048 біт, корпус TQFP-240 комерційного виконання. Напруга живлення мікросхеми EPF10K30AQI240-3 становить +3,3 У. Дана мікросхема забезпечує достатню швидкодію й володіють необхідним для системи реєстрації даних об'ємом убудованих блоків пам'яті ЕАВ. Мікросхеми EPF10K30AQI240-3 підтримує програмування в системі, це означає, що програмування проходить у складі системи без використання програматора на змонтованій платі, причому програмування ПЛИС або конфігураційного ПЗУ може вироблятися багаторазово. Програмування виробляється по стандартному JTAG інтерфейсі (використовується стандарт IEEE Std. 1149.1-1990). Для програмування й завантаження конфігурації ПЛИС використовується кабель ByteBlasterMV.

Тому що обрана мікросхема ПЛИС виконаний за технологією SRAM, що вимагає завантаження конфігурації при включенні живлення, у системі необхідно використовувати конфігураційне ПЗУ. У якості конфігураційного ПЗУ була обрана мікросхема EPC2TI32, що, так само як і ПЛИС, підтримує програмування в системі по стандарті JTAG.

Основний накопичувач виконаний на базі мікросхеми ФЛЕШ K9K49G08U0M ємністю 4 Гбит з резервом ємністю 128 Мбит організовані як 512 М ? 8 біт. Технологія Й-НЕ забезпечує найкраще співвідношення « ціна-якість» на ринку напівпровідникових запам'ятовувальних пристроїв. Операція запису сторінки об'ємом 2112 байт може бути виконана за 200 мкс. Операція стирання блоку об'ємом 128 Кбайт може бути виконана за 2 мс. Дані зі сторінки даних можуть бути прочитані циклами по 30 нс на байт. Висновки I/O служать як двунаправлений порт для уведення команд, адреси й уведення/висновку даних. Внутрішній контролер запису автоматизує всі функції запису й стирання, включаючи частоту повторення імпульсів там, де це необхідно, а також внутрішню верифікацію й обмеження даних. Навіть інтенсивно записуючі системи можуть скористатися перевагами розширеної вірогідності 100 K циклов запису/стирання K9K4G08U0M, забезпечуючи ЕСС (код виправлення помилок) по алгоритму відображення в реальному часі. Мікросхеми K9K4G08U0M є оптимальним рішенням для застосування в розроблювальній системі реєстрації даних у якості твердотельного накопичувача великого об'єму пам'яті.

Мікросхема K9K4G08U0M - це пам'ять об'ємом 4224 Мбит, організована як 262144 рядка (сторінки) по 2112?8 стовпців. Запасні 64 стовпця перебувають по адресах почата з 2048 по 2111. 2112-ти байтовий регістр даних і 2112-ти байтовий кеш-регістр послідовно з'єднаний з іншими. Ці послідовно з'єднані регістри з'єднані з масивом комірок пам'яті, для узгодження передачі даних між I/O буферами й комірками пам'яті при операції читання або запису сторінки. Масив пам'яті складається з 32-х осередків, послідовно з'єднаних для формування структури. Кожна з 32 осередків перебувають на різних сторінках. Блок складається з 2 рядків з І-НЕ структурою. І-НЕ структура складається з 32 осередків. Усього в блоці 1081344 І-НЕ осередків. Операції читання й записи виконуються посторінково, тоді, як операція стирання виконується поблочне. Масив пам'яті складається з 4096 блоків, що стираються окремо, об'ємом 128 Кбайт. Структура мікросхеми K9K4G08U0M наведена на малюнку 2.3.

Малюнок 2.3 - Структура мікросхеми K9K4G08U0M

Адреса K9K4G08U0M мультиплексирован на 8 висновків (таблиця 2.1). Така схема істотно зменшує число висновків і допускає подальше підвищення щільності зі збереженням погодженості на системній платі. Команди, адреса й дані записуються через входи/виходи перекладом WE у низький рівень при низькому рівні на вході РЄ. Дані зберігаються по фронті сигналу WE. Сигнали дозвіл запису команди (CLE) і дозвіл запису команди адреси (ALE) використовуються для націлити команд і адреси відповідно із прихожих на входи/виходи даних. Деякі команди вимагають одного шинного циклу, наприклад, команда скидання, команда читання стану й т.д. Для інших команд, таких як читання сторінки, стирання блоку й запис сторінки, необхідно 2 цикли: один на установку й іншої - на виконання команди. 512 Мбайт фізичного об'єму вимагають 30-розрядної адреси, таким чином, необхідно 5 циклів запису адреси: 2 цикли для адресації по стовпцях (Column) і 3 цикли для адресації по рядках (Row).

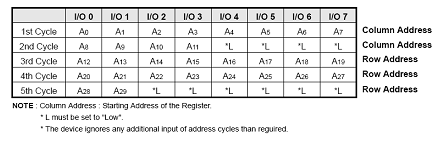

Таблиця 2.1 – Адресація мікросхеми K9K4G08U0M

Для операції читання й запису сторінки так само необхідні 5 циклів запису адреси, що випливають за потрібною командою. Однак для операції стирання блоку потрібно всього 3 цикли запису адреси (адреса сторінки). Операції із пристроєм вибираються записом спеціальних команд у командний регістр (таблиця 2.2).

Таблиця 2.2 – Список команд мікросхеми K9K4G08U0M

* Довільне уведення/висновок даних можливий у межах 1 сторінки.

Прискорити запис даних можна за допомогою кеш-регістра об'ємом 2112 байт. Запис у кеш-регістр може бути зроблена під час перезапису даних з регістра даних у комірки пам'яті (під час програмування). Після закінчення програмування, при наявності даних у кеш регістрі, внутрішній контролер мікросхеми перепише дані з кеш-регістра в регістр даних і почне запис нової сторінки.

Пристрій реалізує функцію автоматичного читання при включенні живлення, що забезпечує послідовний доступ до даних першої сторінки після включення живлення без уведення команди й адреси.

На додаток до розширеної архітектури й інтерфейсу пристрій включає функцію резервного копіювання даних з однієї сторінки на іншу без використання зовнішньої буферної пам'яті. Так як трудомісткі цикли послідовного доступу й уведення даних виключені, то продуктивність системи для застосування в напівпровідникових дисках значно поліпшена.

Пристрій може містити неприпустимі блоки при першому використанні. Під час використання мікросхеми кількість неприпустимих блоків може зрости. Неприпустимі блоки - це блоки, які містять 1 або більш споконвічно непрацездатних битов, надійність яких не гарантується компанією Samsung. Пристрою з неприпустимими блоками мають той же рівень якості й ті ж динамічні й статичні характеристики, як і пристрою без таких блоків. Неприпустимі блоки не впливають на роботу нормальних блоків, тому що вони ізольовані від розрядної шини й загальної шини живлення транзистором вибору. Система спроектована таким чином, що в неприпустимих блоків блокуються адреси. Відповідно, до некоректних биток попросту немає доступу. Перший блок, що поміщається в 00-й адреса, повинен використовуватися для зберігання завантажувальної інформації. SAMSUNG запевняє, що він буде гарантовано припустимим, не потребуючим виправлення помилок протягом 1 К циклів запису/читання.

Споконвічний уміст всіх осередків мікросхеми стерте (FFh), за винятком осередків, де зберігається інформація про неприпустимі блоки, записана до цього. Допустимість блоку визначається 1-ым байтом запасного простору. Samsung запевняє, що 1 або 2 сторінка кожного неприпустимого блоку за адресою стовпця 2048 містить дані, що відрізняються від FFh. Тому що інформація про неприпустимі блоки є що стирається, то в більшості випадків стирання її неможливо відновити. Тому, у системі повинен бути закладений алгоритм, здатний створити таблицю неприпустимих блоків, захищену від стирання й засновану на первісній інформації про браковані блоки. Будь-яке навмисне стирання інформації про неприпустимі блоки заборонено.

Отже є ймовірність виходу з ладу блоків мікросхеми під час експлуатації системи, що може привести до втрати інформації. Для підвищення надійності зберігання інформації варто збільшити об'єм основний накопичувач у два рази до 8 Гб.

3. Розробка принципової електричної схеми

У процесі розробки ПЭС необхідно зіставити вузлам функціональної схеми їхні електричні еквіваленти. Розділимо процес розробки принципової схеми системи на п'ять етапів:

- мікросхема ПЛИС зі схемою завантаження;

- мікроконтролер AT89C5131 і USB інтерфейс;

- мікросхема годин реального часу і її живлення;

- накопичувач, підвищення швидкодії його роботи;

- швидка проміжна пам'ять.

3.1 Мікросхема ПЛИС зі схемою завантаження

При реалізації функціональних блоків у ПЛИС процес розробки ПЭС зводиться до виділення необхідних зовнішніх ліній зв'язку й формування ланцюгів завантаження ПЛИС. У таблиці 3.1 наведені зовнішні зв'язки, згруповані по функціональній ознаці, які будуть підключені до користувальницьких висновків ПЛИС.

Таблиця 3.1 - Перелік необхідних користувальницьких контактів мікросхеми ПЛИС

Для забезпечення лихословити ПЛИС сполучимо дві стандартні схеми лихословити, рекомендовані фірмою виробником (ALTERA). Перша схема конфігурації ( JTAG-Ланцюжок) дозволяє незалежно завантажувати прошивання в конфігураційну мікросхему й ПЛИС. Вона використовується на етапі настроювання, перевірки й лихословити завантажувальної пам'яті. Другий ланцюжок (режим пасивної послідовної конфігурації) використовується в штатній роботі осередку. При включенні живлення при її допомозі інформація з конфігураційної мікросхеми листується в ПЛИС.
