Процессы кодирования, декодирования, цифро-аналогового и аналого-цифрового преобразования, а так же модуляции и демодуляции выполняются микропроцессорной системой. Эта система имеет в своем составе постоянное запоминающее устройство (ПЗУ), которое содержит программное обеспечение, обеспечивающее выполнение определенных функций микропроцессорной системы. Так же в нее входят оперативное запоминающее устройство (ОЗУ) и перепрограммируемое постоянное запоминающее устройство (ППЗУ). ОЗУ используется для хранения промежуточных результатов вычислений, ключевых данных. В ППЗУ заносятся временные алгоритмы работы микропроцессорной системы. Все преобразования, которым подвергается сигнал, выполняются в самом микропроцессоре (МП). К используемому микропроцессору предъявляются особые требования. Так как при реализации алгоритмов кодирования и декодирования основной математической операцией является умножение с плавающей запятой, то при использовании классических МП резко возрастает сложность написания программ и время их выполнения. Сегодня в цифровой обработке сигналов широко применяются цифровые сигнальные процессоры, называемые еще – DSP-контроллерами. Основное достоинство этих DSP-контроллеров - возможность выполнения однотактных умножений, сложений, наличие специфических команд, таких как двоичная инверсия. Использование такого DSP-контроллера резко снижает требования к его быстродействию, что положительно сказывается на цене системы. Используя в микропроцессорной системе, наряду с обычным микропроцессором, DSP-контроллер, можно перераспределить выполняемые функции. Так МП занимается организацией обмена данными по шине данных с ПК, генерируя и получая адресную информацию по шине адреса, то есть выполняет функции внутреннего интерфейса. Так как быстродействие DSP-контроллера на много выше МП, то он выполняет функции кодирования, декодирования, цифро-аналогового и аналого-цифрового преобразования, а так же модуляции и демодуляции.
Внешний интерфейс организован несколькими устройствами, которые выполняют каждый свою функцию. Для адаптации сигнала к линии связи используется адаптивный эквалайзер. Эхокомпенсатор используется для разделения сигналов по направлениям. Устройство присоединения, выполняющее следующие функции: отсекает промчастоту и пропускает только полезный высокочастотный сигнал, служит заградительным устройством для высокого напряжения, служит согласующим элементом между высокочастотным кабелем и линейным трактом, так как волновое сопротивление кабеля не равно характеристическому сопротивлению линейного тракта.
Таким образом, общая структурная схема системы передачи данных по энергосети имеет следующий вид (рис. 3.2), где, УП – устройство присоединения, ША – шина адреса, ШД – шина данных.
Рисунок 3.2 – Структурная схема системы передачи информации по энергосетям
Исходя из этой схемы, можно привести структурную схему передатчика (рис. 3.3).
Функционирование МП осуществляется по алгоритму, записанному в ПЗУ и ППЗУ. Данные, которые анализируются микропроцессором, заносятся в ОЗУ. После выполнения всех необходимых операций над данными, происходит очистка ОЗУ, для того чтобы принять другие данные. Принцип работы кодера зависит от способа кодирования, который выбирается из условия получения минимальной вероятности ошибки и максимальной помехозащищенности. Модуляция должна обеспечивать перенос спектра полезного сигнала в область частот, где он будет меньше всего подвержен воздействию помех. Так же от способа модуляции зависит скорость передачи данных и максимальная помехоустойчивость. Поэтому от выбора вида модуляции зависят основные параметры системы передачи данных в целом.
Рисунок 3.3 – Структурная схема передатчика
Поскольку передача данных осуществляется в четырех частотных диапазонах, которые расположены довольно близко друг от друга, то появляется необходимость ограничения спектров передаваемых сигналов в рамках частотного диапазона. Ограничение производится для того, чтобы сигналы, передаваемые в одном диапазоне, не влияли на сигналы, которые передаются в другом частотном диапазоне. Для ограничения спектров используются полосовые фильтры, настроенные каждый на свою резонансную частоту.
Управление процессами, происходящими в микропроцессоре и DSP-контроллере, происходит с помощью драйверов, которые поставляются вместе с микропроцессором и DSP-контроллером от фирмы-производителя.
4. АНАЛИЗ МЕТОДОВ КОДИРОВАНИЯ
4.1 Линейные методы кодирования
Данные пользователя, поступающие от DTE, уже являются цифровыми, представленными в униполярном или биполярном коде без возврата к нулю — NRZ. При передаче данных на большие расстояния в коде NRZ возникают следующие проблемы. С течением времени нарастает постоянный ток, блокируемый некоторыми электрическими устройствами цифрового тракта, например, трансформаторами, что приводит к искажению передаваемых импульсов. Передача длинных серий нулей или единиц приводит к нарушению правильной работы устройств синхронизации. Отсутствует возможность контроля возникающих ошибок на уровне физического канала.

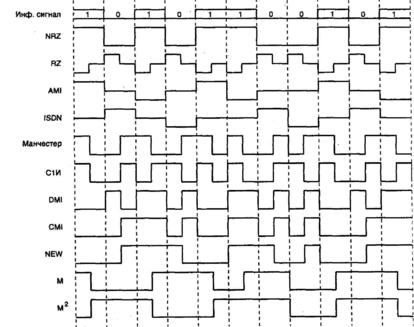

Перечисленные проблемы решаются при помощи линейного кодирования. Параметры получаемого линейного сигнала должны быть согласованы с характеристикой, используемой линии, и отвечать ряду следующих требований. Энергетический спектр линейного сигнала должен быть как можно уже. В нем должна отсутствовать постоянная составляющая, что позволяет повысить верность либо дальность передачи. Структура линейного сигнала должна обеспечивать возможность выделения тактовой частоты на приемной стороне. Необходимо обеспечить возможность постоянного контроля за ошибками на уровне физической линии. Линейный код должен иметь достаточно простую техническую реализацию. Примеры линейных кодов приведены на рис. 4.1 [2].
Формирование требуемого энергетического спектра может быть осуществлено соответствующим изменением структуры импульсной последовательности и выбором нужной формы импульсов
Рисунок 4.1 - Примеры кодирования линейными кодами
Например, даже сокращение длительности импульсов в два раза (биимпульсный код с возвратом к нулю, RZ) вдвое уменьшает уровень постоянной составляющей и увеличивает уровень тактовой составляющей в спектре такого сигнала.
Код Манчестер характеризуется однозначным соответствием последовательности чередования импульсов внутри тактового интервала. А именно, "1" исходного цифрового сигнала передается нулевым импульс в первом полутактовом интервале и единичным — во втором. Для символа "О" принимается обратный порядок чередования импульсов (биимпульс 10).
Относительное кодирование позволяет решить проблему неопределенности фазы биимпульса на приемной стороне.
4.2 Сверточные коды
Сверточный код создается прохождением передаваемой информационной последовательности через линейный сдвиговый регистр с конечным числом состояний. В общем виде, регистр сдвига состоит из К (k-битовых) ячеек и линейного преобразователя, состоящего из n функциональных генераторов и выполняющего алгебраические функции. Входные данные к кодеру, которые считаются двоичными, поступают вдоль регистра сдвига по k бит за раз. Число входных бит для каждой k-битовой последовательности равно n. Следовательно, кодовая скорость, определенная как RC=k/n, согласуется с определением скорости блокового кода [18]. Параметр К называется кодовым ограничением сверточного кода. Для пояснения принципа работы кодера рассмотрим сверточный кодер со скоростью кода 1/3, показанный на рис.4.2.
Считается, что первоначально все ячейки регистра сдвига находятся в нулевом состоянии. Допустим, что первый входной бит «1». Он без задержек появляется на выходе первой ячейки регистра и, соответственно, на всех трех входах выходного ключа (мультиплексора). Ключ поочередно выдает содержимое входов, и в результате выходная последовательность из трех бит будет – 111. Допустим, что второй входной бит «0». Он записывается в первую ячейку регистра, вытесняя предыдущий бит («1»), во вторую ячейку – и на входах мультиплексора появляются 001. Если третий входной бит 1, выходная последовательность 100 и т. д. Таким образом, в ответ на каждый входной бит (k=1) сверточный кодер откликается тремя битами, по числу функциональных генераторов (n=3).
Рисунок 4.2 – Сверточный кодер со скоростью кода 1/3
Имеются три альтернативных метода описания сверточного кода: древовидная диаграмма, решетчатая диаграмма и диаграмма состояний. Для приведенного выше кодера древовидная диаграмма показана на рис. 4.3.
Предположим, что кодер находится в нулевом состоянии (все нули). Диаграмма показывает, что, если первый вход 0 – выходная последовательность 000, а если первый вход 1 – выходная последовательность 111. Если в следующий момент первый вход 1, а второй 0, то второй набор выходных бит 001. Далее, если третий входной бит 0, то выходная последовательность 011, если же третий входной бит 1, то на выходе – 100.
Аналогичным способом можно описать более сложный код со скоростью 2/3, а так же недвоичные коды (если число символов в алфавите q2k, k>1)
Рисунок 4.3 – Древовидная диаграмма для кода со скоростью 1/3
Сверточные коды относятся к помехоустойчивым кодам, поэтому они часто используются после относительных кодов, которые являются накопителями ошибок, а так же сверточное кодирование используется в системах с модуляцией, обладающей низкой помехоустойчивостью. Так, применение многопозиционной QAM в чистом виде сопряжено с проблемой недостаточной помехоустойчивости. Поэтому во всех современных высокоскоростных протоколах QAM используется совместно с решетчатым кодированием — специальным видом сверточного кодирования. В результате появился новый способ модуляции, называемый треллис-модуляцией (ТСМ). Выбранная определенным образом комбинация конкретной QAM помехоустойчивого кода в отечественной технической литературе носит название сигналъно-кодовой конструкции (СКК). СКК позволяют повысить помехозащищенность передачи информации наряду со снижением требований к отношению сигнал/шум в канале на 3—6 дБ. При этом число сигнальных точек увеличивается вдвое за счет добавления к информационным битам одного избыточного, образованного путем сверточного кодирования. Расширенный таким образом блок битов подвергается все той же QAM. В процессе демодуляции производится декодирование принятого сигнала по алгоритму Витерби [11]. Именно этот алгоритм за счет использования введенной избыточности и знания предыстории процесса приема позволяет по критерию максимального правдоподобия выбрать из сигнального пространства наиболее достоверную эталонную точку.
Выбор способов модуляции и кодирования сводится к поиску такого заполнения сигнального пространства, при котором обеспечивается высокая скорость и высокая помехоустойчивость. Комбинирование различных ансамблей многопозиционных сигналов и помехоустойчивых кодов порождает множество вариантов сигнальных конструкций. Согласованные определенным образом варианты, обеспечивающие улучшение энергетической и частотной эффективности, и являются сигнально-кодовыми конструкциями. Задача поиска наилучшей СКК является одной из наиболее сложных задач теории связи. Современные высокоскоростные протоколы модуляции (V.32, V.32bis, V.34 и др.) предполагают обязательное применение сигнально-кодовых конструкций.
Все применяемые сегодня СКК используют сверточное кодирование со скоростью n—1/n, т.е. при передаче одного сигнального элемента используется только один избыточный двоичный символ [2].
Таким образом, в системах с нестабильной помеховой обстановкой для обеспечения высокой помехоустойчивости целесообразно использовать сочетание относительного кодирования и сверточного кодирования, а в случаях применения QAM – треллис-модуляции.
5. ОБЗОР ВИДОВ МОДУЛЯЦИИ
Преобразование несущего гармонического колебания (одного или нескольких его параметров) в соответствии с законом изменения передаваемой информационной последовательности называется модуляцией. При передаче цифровых сигналов в аналоговом виде оперируют понятием – манипуляция.
Способ модуляции играет основную роль в достижении максимально возможной скорости передачи информации при заданной вероятности ошибочного приема. Предельные возможности системы передачи можно оценить с помощью известной формулы Шеннона, определяющей зависимость пропускной способности С непрерывного канала с белым гауссовским шумом от используемой полосы частот F и отношения мощностей сигнала и шума Pс/Pш .
, (5.1)
где PС — средняя мощность сигнала;
PШ — средняя мощность шума в полосе частот.
Пропускная способность определяется как верхняя граница реальной скорости передачи информации V. Приведенное выше выражение позволяет найти максимальное значение скорости передачи, которое может быть достигнуто в гауссовском канале с заданными значениями: ширины частотного диапазона, в котором осуществляется передача (F) и отношения сигнал – шум (PС/РШ).

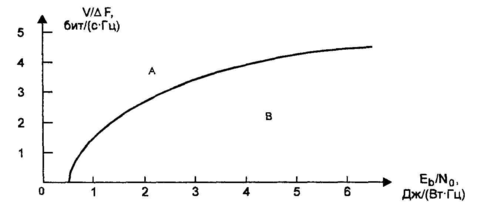

Вероятность ошибочного приема бита в конкретной системе передачи определяется отношением PС/РШ. Из формулы Шеннона следует, что возрастание удельной скорости передачи V/F требует увеличения энергетических затрат (РС) на один бит. Зависимость удельной скорости передачи от отношения сигнал/шум показана на рис. 5.1.
