= 1,2 ∙ 4 = 4,8 м, где 1,2 - коэффициент для ламп серии ЛСП. Два светильника по две лампы располагаем поперек помещения на расстоянии 4 м друг от друга, как представлено на рисунке 6.1.

Показатель помещения равен:

(6.2)

Коэффициент использования светового потока = 0,5.

лм. (6.3)

Выбираем люминесцентные лампы ЛБ мощностью 80 Вт (в одном светильнике 2 лампы), со световым потоком равным 5220 лк.

Действительная освещенность определяется по формуле:

лк. (6.4)

Рисунок 6.1 - Расположение осветительных установок

Выбор сечения плавкой вставки предохранителя или тип автоматического выключателя установки общего освещения выбирается по силе тока в сети с учетом запаса 20%.

А, (6.5)

где - напряжение сети питания, В.

Мощность осветительной установки:

= 80 ∙ 4 = 320 Вт. (6.6)

5.1.4 Шум

Источником шума в рассматриваемой лаборатории являются механические устройства ЭВМ и периферийное оборудование (колеблющиеся твердые части, к которым можно отнести системы вентиляции оборудования, дисководы, каретки и приводы принтеров).

Нормируемые параметры шума на рабочих местах определены ГОСТ 12.1.003-83 [19] и СН 2.2.4/2.1.8.562-96 [20] и приведены в таблице 6.4 и на рисунке 6.2.

Согласно СанПиН 2.2.2.542-96 [17], при выполнении основной работы на ЭВМ (диспетчерские, операторские, расчетные кабины и посты управления, залы вычислительной техники и др.), уровень шума на рабочем месте не должен превышать 60 дБА. Производственные помещения, в которых для работы используются преимущественно ЭВМ и учебные помещения (аудитории вычислительной техники, дисплейные классы, кабинеты и др.), не должны граничить с помещениями, в которых уровни шума превышают нормируемые значения (механические цеха, мастерские, гимнастические залы и т.п.). Шумящее оборудование (АЦПУ, принтеры и т.п.), уровни шума которого превышают нормированные, должно находиться вне помещения с ВДТ и ПЭВМ.

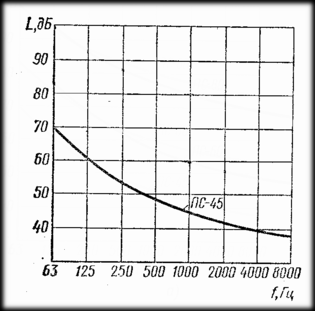

Рисунок 6.2 - Нормирование шума по предельному спектру

Таблица 6.4 - Нормируемые параметры шума на рабочих местах

Тип помещения	Октавные уровни звукового давления, дБ, на среднегеометрических частотах, Гц									Уровень звука, дБА
	31.5	63	125	250	500	1000	2000	4000	8000
Лаборатория ЭВМ	86	71	61	54	49	45	42	40	38		60

Снизить уровень шума в помещениях с ВДТ и ПЭВМ можно использованием звукопоглощающих материалов с максимальными коэффициентами звукопоглощения в области частот 63 - 8000 Гц для отделки помещений, подтвержденных специальными акустическими расчетами. Дополнительным звукопоглощением служат однотонные занавеси из плотной ткани, гармонирующие с окраской стен и подвешенные в складку на расстоянии 15-20 см от ограждения.

5.1.5 Вибрация

Нормируемые параметры вибрации на рабочих местах определены СН 2.2.4/2.1.8.566-96 [21] и ГОСТ 12.1.012-90 [22] и приведены в таблице 6.5 и на рисунке 6.3.

Мерами борьбы с вибрацией служат: снижение вибраций в источнике, отстройка от режима резонанса, вибродемпфирование, динамическое гашение.

Согласно СанПиН 2.2.2.542-96 [17] производственные помещения, в которых для работы используются преимущественно ЭВМ и учебные помещения (аудитории вычислительной техники, дисплейные классы, кабинеты и др.), не должны граничить с помещениями, в которых уровни вибрации превышают нормируемые значения (механические цеха, мастерские, гимнастические залы и т.п.).

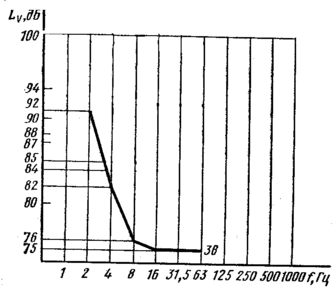

Рисунок 6.3 - Гигиенические нормы вибраций в лаборатории ЭВМ

Таблица 6.5 - Допустимые нормы вибрации на рабочих местах с ЭВМ

Среднегеометрические	Допустимые значения
частоты октавных	по виброускорению		по виброскорости
полос, Гц	мс-2	дБ		мс-1	дБ
	оси X, Y
2	5,3х10	25		4,5х10	79
4	5,3х10	25		2,2х10	73
8	5,3х10	25		1,1х10	67
16	1,0х10	31		1,1х10	67
31,5	2,1х10	37		1,1х10	67
63	4,2х10	43		1,1х10	67
Корректированные значения и их уровни в дБ W	9,3х10	30		2,0х10	72

5.1.6 Электробезопасность

В отношении электробезопасности лаборатория должна соответствовать ГОСТ 12.2.007.0-75 [23]. В лаборатории имеется электрооборудование (2 ЭВМ, сканнер, принтер, осциллограф, электрочайник и др.) суммарной мощностью не более 4 кВт. Все электрооборудование лаборатории относится к установкам напряжением до 1000 В. По степени поражения электрическим током - к классу "без повышенной опасности" (сухое, влажность в помещении не превышает 60%, нет возможности одновременного прикосновения к корпусам электрического оборудования, а также к заземленным частям, температура воздуха не превышает 35^оС). В помещении лаборатории основными техническими средствами, обеспечивающими безопасность работ, являются: обеспечение недоступности токоведущих частей; защитное заземление; защитное отключение.

Заземлению подлежат корпуса ЭВМ и иных приборов, металлические оболочки кабелей и проводов. Для участка персональных компьютеров наиболее приемлемым вариантом является защитное заземление, т.к. корпуса компьютеров и периферии обычно выполнены не из токопроводящих материалов, а также имеются специальные клеммы для подключения заземления. Для электроустановок с напряжением до 1000 В сопротивление заземляющего устройства должно быть не более 4 Ом. Обеспечение недоступности токоведущих частей достигается изолированием токоведущих кабелей и проводов. ГОСТ 12.2.007.0-75 [23] устанавливает предельно допустимые уровни напряжений прикосновения и токов, протекающих через тело человека (таблица 6.6).

Источниками электростатического поля на рабочем месте оператора ЭВМ являются дисплей и периферийные устройства. Для ограничения вредного воздействия электростатического поля проводится его нормирование (таблица 6.7).

Таблица 6.6 - Предельно допустимые уровни напряжений прикосновения и токов

Род и частота тока	Наибольшие допустимые значения
	Uпр, В	I, мА
Переменный, 50 Гц Переменный, 400 Гц Постоянный	2 3 8	0,3 0,4 1,0

Таблица 6.7 - Предельно допустимый уровень напряжённости электростатического поля

Измеряемая величина, единица	Предельно допустимый уровень
	Нормируемое значение	Погрешность, %
Напряжённость электростатического поля, кВ/м	При воздействии: до 1 часа, = 60; от 1 до 9 часов, = 60/t; < 20 время не регламентировано; в диапазоне 20 - 60 = ( / ).	5

Основным способом защиты от статического электричества является заземление периферийного оборудования, а также увлажнение окружающего воздуха.

5.1.7 Электромагнитное излучение

Уровни электромагнитного излучения (ЭМИ) в лаборатории должны соответствовать ГОСТ 12.1.006-84 [24].

На живой организм влияют как искусственные (мониторы ЭВМ, ЭЛТ осциллографа, трансформаторы, антенны и т.д.), так и естественные ЭМИ (радиоизлучения солнца, магнитное поле земли и т.д.).

Допустимые значения параметров неионизирующих электромагнитных излучений представлены в таблице 6.8.

Основными способами защиты от воздействия ЭМИ являются: уменьшение интенсивности облучения от самого источника, экранирование источника излучения, экранирование рабочего места, применение средств индивидуальной защиты.

Таблица 6.8 - Допустимые значения параметров неионизирующих ЭМИ

Наименование параметров	Допустимое значение
Напряженность электромагнитного поля по электрической составляющей на расстоянии 50 см от поверхности видеомонитора	10 В/м
Напряженность электромагнитного поля по магнитной составляющей на расстоянии 50 см от поверхности видеомонитора	0,3 А/м
Напряженность электростатического поля не должна превышать:
- для взрослых пользователей	20 кВ/м
- для детей дошкольных учреждений и учащихся средних специальных и высших учебных заведений	15 кВ/м
Напряженность электромагнитного поля на расстоянии 50 см вокруг ВДТ по электрической составляющей должна быть не более:
- в диапазоне частот 5 Гц - 2 кГц;	25 В/м
- в диапазоне частот 2 - 400 кГц	2,5 В/м
Поверхностный электростатический потенциал не должен превышать:	500 В

5.1.8 Эргономические возможности рабочего места

Работа на ЭВМ сопряжена со статическими физическими перегрузками. Нервное перенапряжение программиста обусловлено уровнем напряжения внимания, сложностью производимых расчетов, напряжением зрения. Тяжесть и напряженность трудового процесса регламентированы руководством ГОСТ 12.1.004-76 [26] (таблица 6.8). Работа на ЭВМ также сопряжена с умственной деятельностью. При умственной работе происходит сужение сосудов конечностей и расширение сосудов внутренних органов.
