ОГЛАВЛЕНИЕ
1 ВВЕДЕНИЕ
2 ОБЩИЕ СВЕДЕНИЯ
2.1 Элементы СППЗУ
2.1.1 Элементы ЭСППЗУ, программируемые с помощью туннельного эффекта
3 МОДЕЛИРОВАНИЕ ЯЧЕЙКИ ЭСППЗУ
3.1 Упрощенная модель ячейки памяти
3.1.1 Расчет Vtun
3.1.2 Расчет пороговых напряжений
3.1.3 Зависимость порогов от времени записи/стирания
3.2 Полная модель ячейки
3.2.1 Расчет плавающего затвора и потенциалов канала
4 ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
4.1 Запоминающая ячейка
4.1.1 Методика исследования элементной базы ЭСППЗУ
4.2 Результаты исследования элементной базы
4.2.1 Исследование характеристик туннельного окисла
4.2.2 Эквивалентная схема замещения туннельного окисла
4.2.3 Построение и расчет ячейки ЭСППЗУ
5 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА
5.1 Краткая характеристика проведенной работы
5.2 Методика определения сметной калькуляции и цены на ОКР
5.3 Расчет сметной калькуляции, плановой себестоимости и цены на ОКР
6 ОХРАНА ТРУДА И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
1. ВВЕДЕНИЕ
Запоминающие устройства имеют очень широкое применение в самых различных областях электроники, вычислительной техники, контрольно-измерительного оборудования. Они присутствуют везде где необходимо запоминание и хранение любого вида информации. ЭСППЗУ являются одной из разновидностей запоминающих устройств и по своим специфическим особенностям они составляют основу блоков электронной аппаратуры, кредитных и телефонных карточек, устройств где необходимо хранить информацию с отключением источника питания.
В современных условиях основное внимание во всем мире уделяется энергосберегающим технологиям. Развитие электроники связано с уменьшением норм топологического проектирования интегральных схем, и это требует разработки и применения элементной базы интегральных схем с пониженным напряжением питания. Анализ состояния научно-технических разработок зарубежных производителей интегральных микросхем показывает, что все новые разработки выполняются только с 3-х вольтовым напряжением питания. Ряд иностранных фирм, таких как Siemens, Philips, Microchip и др., производят изделия с нижней границей напряжения питания 2,5 В, а их научные подразделения уже разрабатывают приборы с напряжением питания 1,0 В.
В настоящее время на НПО “Интеграл” усилия разработчиков интегральных микросхем направлены на переход на стандарт с пониженным напряжением питания (3 В) и, соответственно, с пониженной потребляемой мощностью электронных приборов. Однако, переход на новый стандарт для некоторого типа приборов связан с определенными трудностями. В частности, это относится для целого направления последовательных ЭСППЗУ, которые сейчас широко используются в серии микросхем для телевизионных приемников и телефонных карточек.
Изделия этого класса имеют некоторые специфические технические характеристики. Так, например, напряжение питания их составляет 5 В, что не позволяет создавать электронные приборы с автономным питанием, использование их в автомобильной электронике, и исключает их прямое согласование с элементной базой основанной на 3-х вольтовом стандарте. Нижняя граница напряжения питания этого класса схем определяется элементной базой, схемотехническими и топологическими решениями узлов ЭСППЗУ, определяющими режимы записи информации в запоминающую ячейку. Существующие решения не позволяют достигать требуемой длительности цикла записи при низком значении напряжения питания (3 В). Это требует оптимизации запоминающих элементов (ячеек).
Целью работы является разработка методики расчета и оптимизации ячеек памяти низковольтовых последовательных ЭСППЗУ. Разрабатываемая модель запоминающей ячейки должна позволить в полном объеме проводить моделирование и расчет ЭСППЗУ.
2. ОБЩИЕ СВЕДЕНИЯ
Цифровые полупроводниковые микросхемы памяти предназначены для применения в оперативных (ОЗУ) и постоянных (ПЗУ) запоминающих устройствах. Наиболее распространены БИС памяти с произвольной выборкой, основной частью которых является накопитель — матрица запоминающих элементов (элементов памяти), каждый из которых предназначен для хранения одного бита информации. Совокупность элементов представляет собой информационную емкость БИС. С помощью систем шин строк Х и столбцов Y возможна выборка произвольного элемента памяти.
Микросхемы ПЗУ хранят информацию при отключении источника питания, тогда как в микросхемах ОЗУ она теряется.
Важнейшими параметрами элемента памяти являются площадь, занимаемая им на кристалле, и потребляемая мощность. Для достижения максимальной информационной емкости площадь элемента, а значит, и размеры транзисторов (длина, ширина канала и др.) должны быть минимальными. Они зависят от разрешающей способности фотолитографии, задающей минимальный топологический размер. При сравнении элементов памяти разных типов удобно оценивать их площадь не в абсолютных, а в относительных единицах — числом литографических квадратов со стороной. Относительная площадь характеризует «качество» схемотехники и топологического проектирования элементов памяти.
Репрограммируемые ПЗУ хранят информацию при отключенном источнике питания. Ввод информации называют программированием. Установку элементов памяти в исходное одинаковое состояние, соответствующее хранению лог. О (или лог. 1), называют стиранием информации. В зависимости от типа элементов памяти оно может осуществляться электрическим или неэлектрическим способом. Соответствующие устройства обозначают ЭСППЗУ (электрически стираемые программируемые ПЗУ) или СППЗУ. В СППЗУ стирание осуществляется сразу для всех элементов накопителя, в ЭСППЗУ его можно произвести в отдельной строке и даже в произвольно выбранном одном элементе. Стирание и последующее программирование образуют цикл перепрограммирования.
Элементы памяти основываются на бистабильных МДП-транзисторах, которые могут находиться в одном из двух состояний, соответствующих хранению лог. 1 или лог. О. Наиболее распространенными являются транзисторы с «плавающим» затвором, у которых между управляющим затвором и подложкой расположен второй затвор, со всех сторон окруженный диэлектриком. Потенциал второго затвора изменяется в зависимости от заряда на нем, отсюда и название «плавающий». Хранимая информация определяется зарядом на плавающем затворе.
2.1 Элементы СППЗУ
В отличие от постоянных запоминающих устройств (ПЗУ) и однократно программируемых постоянных запоминающих устройств (ППЗУ), которые не допускают изменения однажды записанной информации, в стираемых ПЗУ информацию можно перезаписывать многократно. Стирание информации производится с помощью ультрафиолетового облучения. Длительность хранения записанной информации может доходить до нескольких лет и более. Поэтому стираемые ПЗУ часто называют энергонезависимой памятью (памятью с сохранением информации при выключении электропитания). Существует много различных типов стираемых ПЗУ незначительно отличающихся принципами действия и структурой, причем каждый тип имеет свои разновидности.
Электрически программируемые ПЗУ (ЭППЗУ) не требуют для стирания информации ультрафиолетового облучения. Запись и удаление информации из запоминающего элемента производится с помощью приложения высокого напряжения. Примером ЭППЗУ является структура с плавающим затвором и туннельным переходом (ПЛТМОП). В таких ПЗУ информация стирается электрически последовательно бит за битом.
В настоящее время моделирование и оптимизация конструкции ЭСППЗУ осложнено отсутствием модели запоминающего элемента, основой которого является участок с туннельным окислом. Для модели требуется создание схемы замещения этого участка на основе анализа элементной базы низковольтовых ЭСППЗУ, а также методики расчета и оптимизации конструкции ячейки.
В случае хранения лог. 1 на плавающем затворе существует отрицательный заряд электронов и пороговое напряжение по управляющему затвору, получается высоким (несколько вольт). Если хранится лог. О, то заряд на плавающем затворе равен нулю или положителен, тогда пороговое напряжение, низкое (или даже отрицательное). Так как токи утечки диэлектрика ничтожно малы, то время хранения, являющееся важным параметром элемента памяти, большое. По оценкам оно превышает 10 лет при повышенной температуре (70...100'С), когда токи утечки максимальны.
В режиме считывания на шину выбранной строки подают напряжение, лежащее в пределах порогового, а на шины остальных строк — напряжение, меньшее порогового, так что в элементах памяти этих строк транзисторы закрыты. В выбранной строке транзисторы будут открытыми или закрытыми в зависимости от хранимой информации. Следовательно, в шине выбранного столбца в случае хранения лог. 0 будет протекать ток, а в случае хранения лог. 1 ток равен О. Ток в шине столбца воспринимается усилителем считывания. Время считывания определяется значением тока, чувствительностью и быстродействием усилителя и других схем обслуживания. Оно того же порядка, что и в СБИС ОЗУ.
В режиме программирования напряжение на шине выбранного столбца устанавливается высоким (около 15..20 В), если необходимо создать отрицательный заряд на плавающем затворе (запрограммировать лог. 1). В противном случае это напряжение равно 0. Напряжение на шине выбранной строки также устанавливается высоким, причем большим напряжения программирования столбца. Программирование основано на инжекции горячих электронов в окисел у стокового конца канала. Они генерируются в сильном электрическом поле, высокая напряженность которого обусловлена малой длиной канала и большим напряжением программирования. Число инжектированных электронов пропорционально току канала, составляющему несколько миллиампер. Так как напряжение на управляющем затворе выше, чем на стоке, в диэлектрике существует вертикальная составляющая вектора напряженности электрического поля, благодаря которой инжектированные в окисел электроны дрейфуют к плавающему затвору и накапливаются на нем. Ток через диэлектрик очень мал (единицы пикоампер), поэтому время программирования одного элемента памяти весьма велико (около 1 мс) и на 4 порядка превышает время считывания.
Стирание (удаление электронов с плавающего затвора) производится облучением кристалла ультрафиолетовым светом, для чего в корпусе микросхемы предусматривается окно с кварцевым стеклом. Под действием света электроны приобретают энергию, достаточную для перехода с плавающего затвора в диоксид. Далее они дрейфуют в подложку, потенциал которой должен быть выше, чем на управляющем затворе. Время стирания порядка 1 мин. Для проведения этой операции микросхема должна быть извлечена из устройства и поставлена в специальную установку стирания, что практически не всегда удобно, причем стирается содержимое всего накопителя.
В каждом цикле перепрограммирования происходят небольшие изменения в физической структуре элемента. Протекание токов через диоксид приводит к захвату в нем электронов ловушками и образованию дополнительного поверхностного заряда. Установлено, что после большого числа циклов разность порогового напряжения 0 и 1 уменьшается. Поэтому существует максимально допустимое число циклов перепрограммирования (около 103).
Достоинством рассмотренного элемента является его простота и малая площадь (6...10 литографических квадратов). Это позволяет создавать СБИС большой информационной емкости (1 Мбит и выше).
2.1.1 Элементы ЭСППЗУ, программируемые с помощью туннельного эффекта

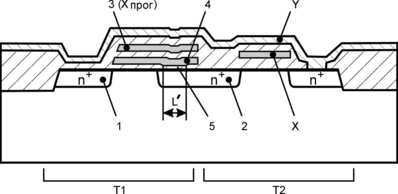

Ha рисунке 1 показана структура, а на рисунке 2 эквивалентная схема элемента памяти. Левая часть структуры образует бистабильный транзистор (1 — исток, 2 — сток, 3 — управляющий затвор, совмещенный с шиной программирования строки Хпрог, 4 — плавающий затвор). Слой диоксида 5, отделяющий сток 2 от затвора 4, имеет очень малую толщину — порядка 10 нм (туннельно-тонкий диоксид). При программировании на шину Хпрог выбранной строки подают высокое напряжение (20 В). Если на плавающий затвор надо ввести заряд (запрограммировать лог. 1), то на стоке следует установить нулевое напряжение. Тогда происходит туннелирование электронов из стока в слой 5 и их дрейф на плавающий затвор. Если же не надо вводить заряд, то на стоке устанавливают такое же напряжение, как и на управляющем затворе. Для стирания (удаления заряда) на управляющий затвор необходимо подать нулевое напряжение, а на сток — высокое. Тогда электроны совершают обратный переход с плавающего затвора в сток. Таким образом, программирование и стирание идут с одинаковой скоростью. Эти процессы отличаются только знаком напряженности электрического поля в слое 5 и направлением движения электронов.
Достоинством рассмотренного элемента является возможность стирания информации в произвольно выбранном элементе памяти за малое время (менее 1 мс). Максимальное число циклов перепрограммирования достигает 106 — больше, чем для элементов, использующих инжекцию горячих электронов. 0днако площадь элемента памяти в 3...4 раза больше, чем у элементов ПЗУ и составляет 30...40 литографических квадратов. Недостатком также является необходимость получения тонкого высококачественного диоксида, что сложно технологически и ухудшает надежность.
