Таблиця1.4
Можливості програного забеспечення
| Назва | Зовнішній вигляд | Функції та можливості |
| Дисплей спектра з використанням програмного забеспечення | | Змінні в умовах навколишнього середовища можуть зажадати зупинці та повторному запуску вимірів для одержання необхідних результатів. Ідентифікацію або маркування подій разом з візуальним підтвердженням джерел шуму легше й більш точно проводити під час проведення вимірів, чим після вимірів. Крім того, для маркування u1089 подій, часто буває необхідним запис звуку разом із процесом вимірів. Відтворення записаного звуку в подальшому використо-вується для документування типу події. |
Розроблені три пакети програмного забезпечення: BZ7201 - пакет для октавного аналізу, BZ7202 - пакет для октавного й 1/3 октавного аналізу, BZ7206 – пакет програмного забезпечення для проведення октавного й
1/3 октавного аналізу в розширеному частотному діапазоні 8 Гц - 20 кГц.
Таблиця 1.4 (продовження)
| Маркування | | Кнопки маркерів дозволяють операторові ідентифікувати умови проведення вимірів. В аналізаторі передбачені чотири маркери плюс один маркер виключення. Ви можете присвоїти клавішам імена, для того щоб ідентифікувати тип події. Довжина маркера може бути змінена на екрані дисплея до однієї хвилини, після того як подія відбулася. Маркери збері-гаються , як і дані виміри, і якщо йде запис звуку, файл с расширением.wav зберігаються на ПК. Маркери можуть бути обрані в будь-якому порядку й будь-якій тривалості. Оператор може встановити всі маркери для того, щоб автоматично завершити вимір після заздалегідь певного часу або продовжу-вати вимір доти поки оператор не зупинить кожний вимір. |
| Запис звуку | | Для того, щоб бути впевненим у тім, що викликало відзначену подію, оператор може записувати звук на жорсткий диск комп'ютера. Оператор може управляти процесом запису звуку на жорсткий диск під час проведення виміру. Тривалість запису обмежена тільки ємністю жорсткого диска. Звук записується на один канал з опцією запису коментарів на другий канал (це може збільшити розмір файлів). Запис звуку може супрово-джуватися одним або більше маркерами. |
|
ЗРТ 11 468162 17 Арк. Дата Підпис № докум. Арк. Змн.        Екран із кривою порушення рівня | | Представлений великий масив вимірюваних параметрів, що використовують різні сполучення тимчасових і частотних зважувань, фільтрів, і визначення піків і т.д. Під час проведення вимірів А-Зважені, З-зважені й L-Зважені акустичні сигнали обробляються двома 18-бітними аналого-цифровими перетворювачами й обробляються процесором реального часу. Процесор безу-пинно обчислює поточні значення для всього масиву обраних параметрів, які можуть бути негайно відображені й збережені пізніше, коли виміри завершені. |
Таблиця1.4(продовження)
| Екран автоматичного калібрування ін'єкцією заряду | | Внутрішнє калібрування У цьому випадку використовується стабі-льний, внутрішній, електричний, зразковий сигнал для прямого порушення виходу преду-силителя. Весь вимірювальний ланцюг за винятком мікрофона й предусилителя буде відкалібрована. Зовнішнє калібрування Для цього необхідно підключати мікрофон до зразкового, стабільному звуковому сигналу, наприклад від калибратора звукового рівня тип 4231 або пистонфона тип 4228 або від багатофункціонального акустичного калибратора тип 4226. Цей метод дозволяє откалибровать весь ланцюг вимірів. Початкове калібрування У кожному аналізаторі зберігається інформація про початкове калібрування, серійному номері мікрофона аналізатора, що дозволяє одержати інформацію про будь-якому відхиленні від параметрів початкового калібрування. Калібрування ін'єкцією заряду дозволяє проводити моніторинг вимірювального ланцюга аж до діафрагми мікрофона. Коли ви проводите внутреннє або зовнішнє калібрування, калібрування ін'єкцією заряду так само проводиться автоматично та результат калібрування зберігається автоматично. Пізніше ви можете ініціювати CIC для того, щоб зрівняти новий результат зі зразковим. Стабільне відношення CIC дозволяє забезпечити стабільну роботу мікрофона, кабелю, предпідсилювача, що залишилася вимірювальної системи, це забезпечить одержання достовірних резуль-татів виміру. CIC може бути запущена вручну й автоматично. На Рис. показано як встановити автоматичне калібрування ін'єкцією заряду таким чином, щоб запустити та зупинити калібрування щодня протягом тижня в 03:00. Колонка відмінностей показує відхилення поточних калібрувань і зразкової зовнішнім калібруванням, що була збережена востаннє. Наприклад, всі значення CIC калібрувань відрізняються не більше ніж на 0,1 дб від зразкового значення, що говорить про стабільний стан. |
Таблиця1.4(продовження)
| Спектрограми різних вимірів відображувані за допомогою програмного забезпечення | | Програма призначена для розрахунку й пророкування рівнів шуму навколишнього се-редовища. Розрахунки ґрунтуються на інфо-рмації про джерела шуму й описі поширення шуму від джерела до приймача, розрахунки виконуються згідно національним і міжна-родним стандартам. Акустична модель ство-рюється на основі карти місцевості й вимірів звукової потужності, проведених з допомогою програмного забезпечення інтенсивності зву-ку BZ7205 або даних про джерело звуку. За допомогою рогрммного забезпечення дані результатів вимірів можна представляти у ви-гляді граф, спектрів або у вигляді статисти-чних кривих, а так само експортувати дані ви-мірів в інші програми або направляти їх на принтер. Програма дозволяє операторові за-писувати й відтворювати звукові сигнали для наступної обробки. |
| Програмне забезпечення розраховує рейтингові рівні | | Ця програма має такої ж функції по відображенню результатів вимірів як і Noise Explorer. Так само ця програма призначена для розрахунку рэйтинговых рівнів (критерій оцінки шуму навколишнього середовища ґрунтується на LАeq з різними обмеженнями) відповідно до стандартів і обмеженням, яким оператор треба. Використовуючи це про-грамне забезпечення й дані вимірів, отримані за допомогою 2260, можна легко одержати значення рейтингових рівнів. Для аналізу зниження звуку, рівні шуму можуть бути відредаговані для того, щоб одержати інфо-рмацію про те, що трапиться якщо будуть виконані ті або інші заходи щодо зниження шуму. Функція запису звуку включена в програмне забезпечення. |
| Програмне забезпечення, що визначає значення рівня шуму на заводі | | Програмне забезпечення дозволяє легко завантажити профілі шуму в певних місцях або обмірюваних біля робочих місць, які Protector використовує для розрахунків впли-ву звуку на людей або в місцях, де прово-дяться дослідження. Програма веде розраху-нки згідно ISO 9612.2. У тих випадках, коли можливо провести виміри на робочих місцях, а робітники при цьому переміщаються, про-грама комбінує результати вимірів на робочих місцях з профілем переміщень робітників, для того, щоб одержати дози шуму, які впливають на людей. |
Порівняємо набір технічних характеристик у наведеній таблиці, зокрема частотну корерцію (принцип дії роздлядується нижче), та калібрування.

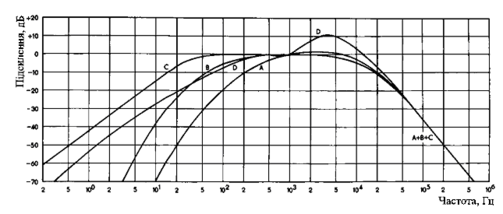

Для отримання інформації пророзподіл частот застосовується набір частотних коригувальних фільтрів, характеристики яких індексовані літерами А, В, С (Рисунок 1.2). Характеристика з індексом С мало залежить від частоти в значній частині звукових частот, у той час як характеристика з індексом А перебуває в сильній залежності від частот нижче 1000 Гц. Порівнюючи частотну характеристику А с кривими рівня рівної гучності для чистих тонів можна виявити деяку подібність між останніми й оберненою А‑ характеристикою. Навіть незважаючи на те, що процес сприйняття звуків людиною набагато складніше апроксимації за допомогою частотної корекції, як це представлено кривою А, в багатьох випадках інформація може бути отримана в результаті вимірів за допомогою апаратури за характеристикою А. Останній довід також підтверджується тим, що існуючі національні й міжнародні стандарти, що регламентуюсь вимірюванні та оцінці рівня шуму головним чином рекомендують застосування коригувальної характеристики А.
Рис. 1.2
Для того, щоб розрізняти фізичні вимірювання рівнів звукового тиску в децибелах (дБ) (без частотної корекції) від суб'єктивного виміру рівнів
гучності у фонах і вимірів, зроблених за допомогою однієї з уведених стандартних частотних характеристик А, В, С (або D), прийнята міжнародна угода про те, що результати останнього виду вимірів повинні бути виражені у вигляді рівнів звуку з використанням шкали децибел із вказівкою виду частотної коригувальної характеристики А, В, або С (або D). Якщо, наприклад, шум вимірюється з використанням корекції А, то результат повинен бути представлений у вигляді дБ(А). Аналогічно, якщо виміру шуму проводилися з використанням корекцій В та С (або D), ці результати повинні бути виражені відповідно дБ(В), дБ(С) або дБ(D).
Існують випадки, коли при вимірюваннях необхідна набагато більш вичерпна інформація про рівень шуму. Цю інформацію можна одержати, проводячи частотний аналіз шуму; аналіз, що часто проводиться у вигляді октавних, третинооктавних або ще більш вузьких смуг частот. З докладного частотного аналізу спектра шуму може бути отримана найбільш придатна інформація про звук, що досліджується.
-
Вибір та обґрунтування технічних рішень
2.1. Проектні рішення вимірювача шуму
Шум є важливим аспектом сучасного життєвого середовища й визначення його параметрів більше не надається лише фахівцям акустиці й вимірювальній техніці. Саме ці фактори враховані в конструкції інтегруючих прецизійних шумомірів 2221 і 2222. Прилади 2221 і 2222 постачені всіма пристроями, потрібними при вимірах і дослідженнях шуму, і їхні характеристики задовольняють вимогам запропонованої рекомендації МЕК, що визначає параметри інтегруючих прецизійних шумомірів типу IP, і стандартів МЕК 651, т. 1, ДИН-МЕК 651, кл. 1 і ANSI S1.4-1971, т. 1.
Інтегруючі прецизійні шумоміри 2221 і 2222 автоматично визначають у чотирьох діапазонах еквівалентні рівні Lекв звукової експозиції РЗЕ й максимальні рівні звуку, тобто максимальні пікові значення зі зберіганням і максимальні середньоквадратичні значення зі зберіганням і динамічною
Визначення еквівалентних рівнів безперервного звуку Lекв ґрунтується на принципі рівної енергії й здійснюється шляхом усереднення рівнів, що змінюються, звуку із частотною корекцією А протягом точно певного інтервалу часу. Lекв є еквівалентним рівнем безперервного звуку з фіксованою амплітудою, скоректована схемою частотної корекції А енергія якого ідентична енергії дійсного звуку або шуму з амплітудою, що змінюється в часі. Відзначимо, що при цьому враховується ідентичний опорний інтервал часу. Отже,
