унификация создаваемых технических средств, т.е. возможность объединения различных устройств в единый программно-аппаратный комплекс централизованной охраны.

Приоритетной задачей технической политики в области развития централизованной охраны является разработка отсутствующих на сегодняшний день единых требований на системы централизованного наблюдения, что в условиях многообразия существующих и вновь появляющихся предприятий-разработчиков и производителей средств охранно-пожарной сигнализации позволит унифицировать стыки систем передачи извещений, как вновь разрабатываемых, так и уже находящихся в эксплуатации.

В последние годы особое внимание уделялось созданию и развитию радиосистем передачи извещений (РСПИ). внедрение охранных систем, использующих радиочастотные каналы связи, позволяет:

расширить сферу деятельности подразделений вневедомственной охраны путем организации охраны объектов, не имеющих линии телефонной связи;

повысить надежность систем охраны особо важных объектов за счет дублирования телефонных каналов связи;

обеспечить при необходимости срочную установку оборудования на объекте, нуждающемся в охране.

Деятельность НИЦ "Охрана" в данной области была направлена на удешевление оборудования радиосистем, с целью повышения его доступности для населения.

В тоже время качество систем, как в отношении потребительских свойств, так и в отношении надежности и защищенности передаваемой информации, должно постоянно повышаться.

С этой целью перспективным направлением является создание радиосистемы ближнего радиуса действия со сниженной стоимостью объектового оборудования и улучшенными тактико-техническими, стоимостными и эксплуатационными параметрами, позволяющей организовать охрану таких объектов как гаражные и дачные кооперативы, садоводческие товарищества и т.п.

Преимущества радиоканальных охранных систем очевидны:

отсутствие зависимости от телефонной линии и качества работы сети;

простота монтажа;

возможность охраны любого объекта (в пределах зоны действия радиоканальной сети).

На сегодняшний день все беспроводные системы можно разделить на четыре группы:

GSM системы;

радиканальные системы малого радиуса действия;

радиоканальные системы большого радиуса действия;

спутниковые системы.

GSM-системы получили широкое распространение в начале XXI века после бурного развития мобильной связи. Вначале в качестве каналообразующего оборудования использовались мобильные телефоны, которые подключались к охранным панелям через интерфейс RS-232 и управлялись AT-командами. Данное решение было очень ненадежным, так как телефоны могли зависнуть или просто отключиться, кроме того, условия эксплуатации мобильных телефонов не предусматривали работу в сырых и неотапливаемых помещениях, что существенно ограничивало область их применения. Сегодня, производители оборудования мобильной связи выпускают специализированные GSM-модемы (M2M-решения) для построения на их основе беспроводных систем безопасности. Данное решение существенно повысило надежность работы системы, а также предоставило разработчикам систем безопасности дополнительные возможности по работе с сервисами GSM. В качестве способа передачи информации в GSM-системах используются SMS-сообщения, модемное соединение (CSD), передача тоновых посылок (режим DTMF) и режим пакетной передачи сообщений GPRS. Появление режима GPRS позволило существенно снизить затраты на эксплуатацию систем радиоохраны. На сегодняшний день беспроводные охранные системы на базе GSM получили широкое распространение благодаря их относительно невысокой стоимости и простоте установки и эксплуатации. Однако существенным недостатком подобных систем является низкая помехозащищенность. Не секрет, что GSM-канал легко подавить, "GSM глушилки" находятся сегодня в свободной продаже, да и работа сети GSM не всегда отличается высокой стабильностью и может отказать в самый неподходящий момент. Указанные недостатки ограничивают применение оборудования подобного класса при построении систем безопасности. Данные системы в большей степени применяются в качестве резервных (дополнительных) каналов связи или для построения систем мониторинга удаленных объектов для сбора телеметрической информации.

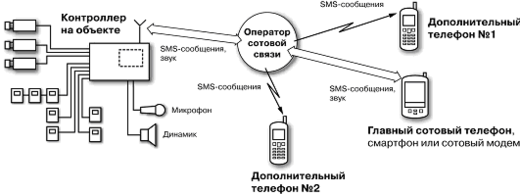

Рис.1 Схема передачи информации в GSM охранной системе при использовании функции SMS.

GSM охранная система может включать в себя один или несколько GSM контроллеров серии TSS-705, а также средства контроля и управления этими GSM контроллерами - сотовые телефоны и (или) компьютеры.

GSM контроллеры устанавливаются на удаленных объектах. К каждому из них можно подключать:

Различные дискретные и резистивные датчики. Например, контактные датчики, герконы, терморезисторы для контроля температуры, датчики охранной и пожарной сигнализации и т.п.;

Видеокамеры (до 3 цветных или черно-белых видеокамер (PAL или NTSC) на один контроллер);

Микрофон и звуковой динамик;

Исполнительные устройства (контроллер имеет 3 реле для управления такими устройствами);

Кнопки для установки датчиков на охрану непосредственно на объекте;

Кнопки и (или) считыватель кода различных идентификаторов (карт, брелоков) для снятия датчиков с охраны;

Примеры систем: РСПИ "Риф Стринг-202", "стрелец", "дельта".

К радиоканальным системам малого радиуса действия относятся беспроводные системы, работающие в частотном диапазоне (433 МГц и 2,4 ГГц) с малой выходной мощностью (10 мВт и 100 мВт соответственно).

В основном данные системы применяются для организации локальной беспроводной связи на территории крупных объектов. Радиус действия таких систем составляет обычно от нескольких сотен метров до нескольких километров в зависимости от условий распространения радиосигнала. При этом пункт централизованного наблюдения (ПЦН) обычно располагается на этом же объекте, либо организуется специальный выделенный канал связи для передачи информации на удаленный ПЦН. В настоящее время данные системы получили широкое распространения благодаря их относительно низкой стоимости и простоте монтажа. На сегодняшний день все больше и больше популярны приемопередатчики стандарта 2,4 ГГц, такие как ZigBee, NanoNet и др. Данные передатчики выпускаются в однокристальном исполнении с поддержкой стека высокоуровневых протоколов, что, безусловно, упрощает разработку систем беспроводной связи на их основе и дает разработчикам широкие возможности по реализации алгоритмов обмена данными. Недостатком данных систем являются их низкая помехозащищенность и малый радиус действия.

К радиоканальным системам большого радиуса действия. относятся системы, имеющие выделенный радиоканал и обеспечивающие радиус действия 20-100 км в условиях городской застройки. В состав данных систем входят абонентское оборудование, ретрансляторы (базовые станции) и пульт централизованного наблюдения. В большинстве своем системы данного класса используют частотный диапазон 146-174 МГц и выходную мощность 1-10 Вт. С точки зрения организации радиоинтерфейса системы можно разбить на две группы.

Системы, использующие стандартные УКВ-радиоинтерфейсы. Такие системы, как правило, используют частотную манипуляцию и ширину канала 12,5 или 25 кГц. Недостатком таких систем является низкая пропускная способность и невысокая помехозащищенность, так как сигнал с полосой 12,5 кГц легко подавить.

Системы, использующие специализированные радиоинтерфейсы используют радиоинтерфейсы, адаптированные под решение задач радиоохраны и обеспечивающие защиту информации и высокую помехозащищенность канала связи. Примером такой системы является радиоканальная система АРКАН, использующая для передачи узкополосные сигналы и алгоритм "прыгающих частот". Перестройка частоты происходит по случайному закону в широкой полосе (300-500 кГц). Данное решение обеспечивает высокую помехозащищенность и высокую емкость системы. К недостаткам радиоканальных систем большого радиуса действия можно отнести высокую стоимость инсталляции сети, однако при большом количестве абонентов эти затраты окупаемы. Данные системы широко применяются в средних и крупных городах на ПЦН с абонентской базой свыше 2000-3000 абонентов.

Спутниковые системы используют в качестве каналов связи спутниковую связь ("ГлобалСтар", "Инмарсат", "Турайя"). Подобные системы применятся для контроля/охраны удаленных объектов, в местах, где отсутствует мобильная и проводная связь. Главным недостатком этих систем является высокая стоимость как абонентского оборудования, так и затрат на эксплуатацию. С другой стороны, для решения задач охраны удаленных одиночных объектов данные системы не имеют другой альтернативы. С точки зрения вопросов сопряжения ОПС и каналообразующего оборудования существует три решения: ОПС со встроенным радиоканальным оборудованием Данное решение простое и недорогое, в одном корпусе вы получаете и охранную панель с источником бесперебойного питания, и радиоканал. Недостатком данного решения является небольшое количество охраняемых зон, как правило, их не большее 4-8. Но для небольших объектов это вполне приемлемое и очень экономичное решение.

ОПС с внешним радиоканальным оборудованием, подключаемым через специализированный интерфейс. Системы данного типа обычно предлагают производители, имеющие широкую линейку систем ОПС и различные типы каналообразующего оборудования. Поэтому пользователь может в зависимости от конкретной задачи определить для себя состав проектируемой системы ОПС и собрать "конструктор" из необходимых компонентов. Как привило, данные системы используют шинные интерфейсы связи между узлами (например, RS-485). Преимущество данного подхода заключается в гибкости проектирования ОПС. В зависимости от задачи вы можете выбирать контрольную панель с необходимым количеством охранных зон, использовать радиоканал или проводную связь, при этом все оборудование будет унифицировано, иметь единую логику работы и единые протоколы обмены. Недостатком данного решения является то, что вы не сможете использовать оборудование разных производителей, а это не всегда удобно, например, в случае если вы собираетесь использовать системы ОПС одного производителя и радиоканал другого.

ОПС с внешним радиоканальным оборудованием, подключаемым через стандартный интерфейс. Данный подход решает проблему, описанную выше. Используя стандартный интерфейс, можно использовать оборудование разных производителей. Однако на сегодняшний день производители оборудования не стремятся разработать единый стандарт, наоборот - используют свои закрытые протоколы. Единственным открытым стандартом сегодня является интерфейс Contact ID, разработанный компанией ADEMCO и предназначенный для передачи сообщений по телефонным линиям в режиме тоновых посылок DTMF. Большинство контрольных панелей имеют данный интерфейс. Поэтому единственным решением для производителей каналообразующего оборудования для охранных систем было реализовать внутри своих устройств декодер ContactID. Данные решения сегодня широко применяются и в GSM-модемах, и радиоканальных системах. Пользователь, в свою очередь, может выбирать, какой канал связи использовать: проводной или беспроводной, при этом оборудование ОПС перемонтировать и перенастраивать не нужно, просто выход ContactID подключается либо к телефонной линии, либо на вход радиопередатчика.

Одной из самых быстроразвивающихся беспроводных технологий является ZigBee, который изначально разрабатывалась как низкоскоростной канал связи для объединения в сеть различных датчиков. Применительно к безопасности это могут быть датчики охранной и пожарной сигнализации.

Возможно, причем в скором времени ZigBee потеснит многие из существующих сегодня радиоканальных ОПС. Ведь почти все они разработаны вне каких-либо стандартов. У каждого производителя - свои протоколы обмена, и заменить имеющиеся на объекте беспроводные датчики на оборудование другого производителя невозможно. Если стандарт ZigBee получит распространение, что вполне вероятно, то заказчик получит возможность использовать в системах ОПС практически любые датчики на выбор. Тем более что стандартные профили (спецификации наборов команд и протоколов обмена) для конкретных приложений в области автоматизации зданий и систем безопасности разработаны, опубликованы, и все это вместе взятое гарантирует совместимость оборудования разных производителей.

Этот стандарт, не побоюсь повториться, хорош для соединения центрального узла с периферией, которая размещается территориально распределенно, причем за счет включения в систему ретрансляторов территория покрытия может быть весьма большой. Теоретически можно использовать ZigBee и в СКУД. Но этот канал имеет небольшую скорость передачи данных и небольшую дальность. Согласитесь, нерационально строить длинную цепочку ретрансляторов ради соединения контроллера с компьютером. Есть много более простых, а главное, дешевых и надежных способов.

Можно сказать, что все перечисленные технологии на сегодняшний день активно развиваются и широко применяются для решения задач охраны стационарных объектов. Выбор той или иной беспроводной системы определяется в зависимости от типа объектов, их количества, требований к надежности доставки сообщений и удаленности объектов. В некоторых случаях для повышения надежности используется резервирование каналов связи. Можно сказать, что будущее за беспроводными технологиями и скоро они полностью вытеснят с рынка проводные охранные системы.

1.2 Использование беспроводных каналов в системах охраны

Системы видеонаблюдения.

Первыми в данной области появились электронные устройства, способные отдавать лишь текстовые SMS-сообщения с охраняемого объекта. Такое устройство состояло из электрического блока, к которому можно было подключить 1-4 внешних датчика или шлейф охранной сигнализации и обычного мобильного телефона. Устройство можно было установить на всяком объекте, имеющем устойчивый прием GSM-сети. Принцип работы устройства основан на оповещении пользователя с помощью текстового SMS-сообщения, которое передавалось на мобильный телефон пользователя чрез GSM-канал в случае срабатывания охранного датчика или нарушения целостности шлейфа охранной сигнализации. Подобные устройства спешно завоевали популярность посреди хозяев небольших загородных домов и коттеджей невысокой ценой и простотой установки. В качестве ответной меры владелец подобного устройства при получении SMS-сообщения несложно перезванивал на мобильный телефон соседа или местного сторожа, тот, что в свою очередность, шел к дому и выяснял причины срабатывания. При всем при том сходные устройства имели и существенные недостатки, не разрешено было отличить неправильное срабатывание от тревожного без участия человека, а при тревожном событии нередко не разрешено было его предотвратить, При этом, при сильной загрузке сотовой сети SMS-извещение могло быть доставлено с опозданием от нескольких минут до нескольких часов, что делало данную систему ненужной. Современные системы видеонаблюдения по GSM как правило выполняют следующие функции: взаимодействие пользователя с устройством для получения видеоизображения может производиться в всякое время; передача видеоизображения от 1-4 телекамер в реальном времени (задержка от начала события вплоть до отображения на приемном мониторе не более 1-2 сек); автоматический дозвон вплоть до пользователя по срабатыванию встроенного детектора движения и/или вешнего датчика; автоматическая запись фото и видеоинформации во встроенную память устройства; запись принимаемой фото и видеоинформации на жесткий диск компьютера; подключение внешнего охранного датчика или шлейфа к тревожному входу устройства; подключение исполнительного устройства к релейному выходу устройства и прямое управление им по каналу связи.
