Способность радиолинии работать в условиях воздействия организованных помех называется помехозащищенностью.

Помехозащита разделяется на два класса:

1) пространственная помехозащита (за счет низкого уровня боковых лепестков приемной антенны, по которым действует помеха, формирование "нулей" диаграммы направленности приемной антенны в направлении на источник помех);

2) сигнальная помехозащита за счет широкополосных методов модуляции.

Принцип подавления основан на постановке узкополосной помехи приемному каналу GSM-устройства. На сегодняшний день подавителей GSM-устройств большое множество и основное их использование заглушать мобильные телефоны на совещаниях, конференциях, библиотеках, театрах и т.п. Однако это не мешает применять их и для негативных целей. Их применение не останется не замеченным для операторов мобильной связи.

Известны несколько типов устройств, применяемых для глушения спутниковых охранных систем:

1. Широкополосная глушилка. Постоянно излучает мощный шум на всех рабочих частотах GSM. Тем самым GSM-модулю перестает видеть как спутники GPS, передающие текущие координаты автомобиля, так и БС оператора GSM.

2. Перебирающая частоты --этот тип глушилок работает также как первый тип, отличие в том, что шумоподобная помеха ставится последовательно по всем частотам канала GSM, не позволяя GSM-модулю передавать сигнал. Размером она достаточно компактная и питается от обычных батареек. Действует в радиусе 5-15 метров.

3. "Умная" - - это глушилка, которая выдает себя за базовую станцию оператора GSM. При ее включении, GSM-модуль будет работать без сбоев и считать, что все хорошо. Глушилка требует серьезного источника питания.

На сегодня существует два способа борьбы с глушением:

определение факта глушения на стороне GSM-модуля. Если модуль видит, что в эфире на рабочих частотах появился сигнал (шум), он пытается успеть произвести оповещение. Но это маловероятно, ведь отправить SMS или голосовое сообщение вряд ли получится, т.к передатчик уже заглушен.

определение факта глушения извне. Для этого организуется постоянная проверка связи между GSM-модулем и специально выделенным сервером -контроль канала. Таким образом, на стороне сервера можно гарантированно определить пропажу связи с автомобилем. В случае пропажи GSM-сигнала, сервер оповещает владельца SMS-сообщением, по e-mail, или звонком.

Для снижения глушения сигнала нужно:

иметь дублирующий канал для обмена важной информацией;

использовать периодический тест с объекта;

применение выносных антенн.

3.2 Исследование скорости передачи данных и пропускной способности gsm канала

Максимальная скорость передачи данных по одному голосовому каналу GSM (режим CSD) составляет 9600 Кбит/с, а многоканальный режим HSCSD обеспечивает передачу данных на скорости 19 200 Кбит/с и выше

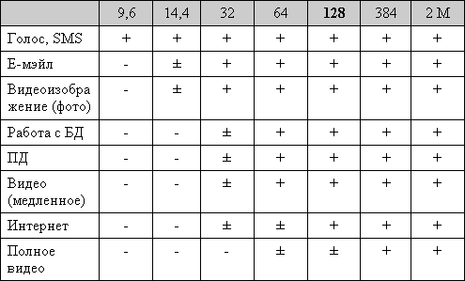

Таблица 3. Перечень услуг и качество работы приложений на различных скоростях передачи

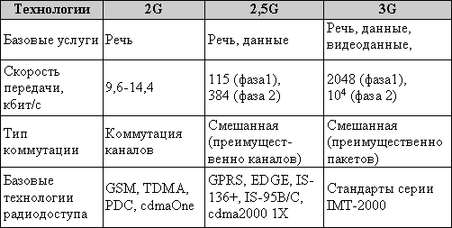

Таблица 4. Характеристики поколений GSM

К недостаткам использования голосового канала GSM можно отнести значительную стоимость пересылки килобайта информации и существенное негативное влияние (на экономические показатели системы) времени организации сеанса связи между модемами при передаче малых объемов данных. Например, время передачи 20 Кбит информации равно примерно 2 с, а время организации сеанса может варьироваться от 2 до 16 с, в зависимости от режима работы модемов.

Максимально возможная скорость обмена данными с помощью технологии GPRS теоретически может достигать 170 Кбит/с.

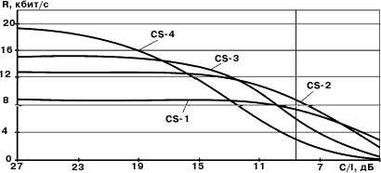

Рис.6. Зависимоть пропускной способности от схемы кодирования.

В технологии GPRS была предложена новая структура пакета размером 456 бит (четыре информационных блока по 114 бит), которая обеспечивает общую скорость передачи по каналу 22,8 кбит/с

В целях повышения гибкости передачи и пропускной способности в системе GPRS могут использоваться четыре схемы кодирования данных: от CS1 до CS4. Для управления работой радиолинии в режиме пакетной передачи разработан специальный протокол RLC (Radio Link Control), который обеспечивает ее адаптивную настройку, программную перестройку частоты и управление мощностью. Адаптация радиолинии включает выбор той или иной схемы кодирования (CS1 - CS4) в зависимости от вида передаваемой информации, характеристик радиоканала и уровня помех.

Таким образом, в режиме GPRS каждому абоненту предоставляется от 1 до 8 канальных интервалов. Во время пакетной передачи ресурсы линий связи "вверх" и "вниз" могут выделяться независимо друг от друга, т.е. в системе допускается реализация асимметричного режима передачи. Сегодня при использовании схемы кодирования CS2 скорость передачи данных в GPRS-системе составляет 115,2 (8х14,4) кбит/с, однако теоретически она может быть увеличена до 171,2 (8х21,4) кбит/с - если применить схему кодирования CS4.

Проведенные в октябре 2008 года исследования скорости мобильного соединения показали, что реально средняя скорость составляет входящего соединения 130 Кбит/c, исходящего - 57 кбит/c. Ни один из операторов мобильного Интернета не показал максимально возможную для используемого им стандарта скорость (474 Кбит/c для EDGE у GSM).

Отдельно стоит упомянуть, что скорость передачи значительно возрастает при использовании технологии EDGE.

EDGE (англ. Enhanced Data rates for GSM Evolution) - цифровая технология для мобильной связи, которая функционирует как надстройка над 2G и 2.5G (GPRS) - сетями. Для поддержки EDGE в сети GSM требуются определённые модификации и усовершенствования. На основе EDGE могут работать: ECSD - ускоренный доступ в Интернет по каналу CSD, EHSCSD - по каналу HSCSD, и EGPRS - по каналу GPRS. EDGE был впервые представлен в 2003 году в Северной Америке.

Несмотря на то, что EDGE не требует аппаратных изменений в NSS-части сети GSM, модернизации должна быть подвергнута подсистема базовых станций (BSS). Необходимо установить трансиверы, поддерживающие EDGE (8PSK модуляцию) и обновить программное обеспечение. Также требуются телефоны, обеспечивающие аппаратную и программную поддержку модуляции и кодовых схем, используемых в EDGE.

В настоящее время около шестнадцати отечественных оператора используют технологию EDGE, в том числе и "большая тройка" - МТС, Билайн, Мегафон.

3.3 Анализ модели gsm канала по обеспечению требуемой зоны покрытия

На дальность радиосвязи влияют следующие факторы:

1. Местоположение BS и MS и рельеф местности.

2. Мощность и чувствительность MS.

3. Мощность и чувствительность BS.

4. Используемые на MS и BS антенны.

5. Воля Господа Бога (опытные связисты шутят, что это - главное).

Обычно базовые станции имеют мощность 20 - 30 Вт. Антенны применяются либо штыревые, либо направленные. Чувствительность базовых станций составляет - 100 дБ - 115 дБ. Изменить или повлиять на все эти параметры пользователь, конечно, не может. Большинство операторов используют ограничение дальности работы мобильного телефона от базовой станции - 35 км (для GSM-900, для GSM-1800 - порядка 10), что обусловлено особенностями стандарта. Однако в GSM предусмотрена также нестандартная конфигурация соты, при которой дальность связи увеличивается на 70 - 100 км (конфигурация Extended Cell). К сожалению, при такой конфигурации количество разговорных каналов уменьшается до 2 - 3, что уменьшает емкость сети. Использовать такой режим в городе и около оператору не выгодно. Иногда этот режим используется на морском побережье для создания прибрежной зоны покрытия.

Железобетонные строения способны ослаблять сигналы, проходящие через них (при внутреннем покрытии), в 100-1000 раз (то есть на 20-30 дБ). К числу препятствий можно также отнести кузова автомобилей, кроны деревьев и т.д. Влияние могут оказать и атмосферные осадки.

При расчете зоны покрытия применяется модель Хата, так как она рекомендована Международным Консультативным Комитетом по Радиосвязи (МККР) и довольно проста в применении. Эта модель позволяет вычислить потери на радиотрассе для конкретной местности и параметров базовой станции.

Средний уровень потерь на радиотрассе, следуя эмпирической модели Хата, определяется следующим образом:

(дБ).

Где частота, (МГц); высота базовой станции, (м); расстояние между базовой станцией и абонентской станцией, (км); высота абонентской станции, (м);

коэффициент, учитывающий высоту антенны абонентской станции ( для небольшого или среднего города, для большого города),

коэффициент, учитывающий характер местности ( для сельской местности, для пригорода, для города),

коэффициент, отражающий влияние плотности застройки, (%) - плотность застройки;

коэффициент, учитывающий сферичность Земли (вводится, если 0,2R₀ < r ≤ 0,8R₀, где R₀ - расстояние прямой видимости).

Пример расчета:

Необходимо рассчитать зону покрытия БС стандарта GSM-900 в большом городе с плотностью застройки 35%, исходя из требования обеспечения надлежащего качества сигнала.

МГц;

м;

м.

Решение

для города ( ).
