Системи RGB і CMYK зручні при роботі з конкретним обладнанням, але не дуже зручні для людського сприйняття. Уявивши собі бажаний колір, не можна сказати, скільки в ньому складових квітів тієї або іншої моделі.
Наступна модель кольору заснована на сприйнятті кольору людиною. Всі кольори в ній описуються трьома числами. Одне задає власне колір, інше - насиченість кольору, а третє - яскравість. Колір в цій моделі незалежний від використовуваних технічних засобів. Є кілька варіантів моделі, які називаються різними термінами, але що означають одне і теж. Частіше за інших зустрічається модель HSB, в якій кожен колір описується колірним тоном - Hue, насиченістю - Saturation і яскравістю - Brightness.

Рис. 1.6 Модель HSB

Модель HSB не залежить від обладнання і зручна для сприйняття людиною, тому з нею часто працюють різні програми, надалі перетворюючи кольору в модель RGB для показу на екрані монітора або в модель CMYK - для друку на принтері. Крім того, модель HSB зручно використовувати при редагуванні малюнків. Наприклад, потрібно замінити зелений лист на жовтий редагованої фотографії. Досить поміняти тільки колірну складову використовуваних кольорів, не змінюючи яскравість і насиченість. Малюнок при цьому не зміниться, але візьме інший відтінок.

Є й інші моделі представлення кольору, але в переважній більшості випадків використовується перераховані вище. Часто для опису відтінку використовуються фіксовані палітри, тобто список заданих кольорів. У результаті досліджень визначають найбільш часто використовувані кольори і поміщають їх в палітру. Є безліч палітр, що застосовуються у виробництві різнокольорових предметів. Широко поширені палітри PANTONE.

Рис. 1.7 Приклад палітри PANTONE

Вказавши, яка палітра використовується і номер кольору в цій палітрі, можна однозначно визначити потрібний колір. Використання фіксованих палітр полегшує вибір необхідних барвників.

2. Загальна харктеристика прогарами CorelDRAW

2.1 Інтерфейс програми

При першому запуску програми CorelDRAW на екрані з'явиться діалогове вікно, в якому можна вибрати режим роботи. Якщо прапорець Show this Welcome Screen at startup (Показувати це вікно при запуску) залишити встановленим, то це діалогове з'явиться і при наступному запуску програми. Щоб почати роботу над новим малюнком, необхідно вибрати варіант New Graphic (Новий малюнок).

Інтерфейс робочого вікна програми, як і інтерфейс більшості додатків, призначених для роботи в ОС Windows, містить в першу чергу стандартні елементи: заголовок, системне меню, головне меню і стандартну панель інструментів.

Головне меню забезпечує доступ до команд CorelDRAW, об'єднаним в наступні групи:

Рис. 2.1 Головне меню CorelDRAW

• File (Файл) - команди, що дозволяють відкривати, зберігати, імпортувати, експортувати файли, роздруковувати малюнки, публікувати їх в Internet; в нижній частині списку команди розташований список останніх відкритих файлів;

• Edit (Правка) - команди, що дозволяють скасовувати і повторювати останні дії, копіювати об'єкти, налаштовувати їх властивості;

• View (Вид) - команди, що дозволяють настроювати вікно відображення об'єктів, встановлювати і налаштовувати допоміжні елементи вікна;

• Layout (Макет) - команди, що дозволяють додавати, видаляти та перейменовувати сторінки графічного документа та налаштовувати їх властивості;

• Arrange (Упорядкувати) - команди, що дозволяють активізувати інструменти перетворення і вирівнювання об'єктів;

• Effects (Ефекти) - команди, що дозволяють додати різні спеціальні ефекти до об'єктів (наприклад, ефекти видавлювання, тіні, прозорості і т.п.);

• Bitmaps (Растри) - команди, що дозволяють перетворювати векторні зображення в растрові і навпаки, редагувати растрові зображення і додавати до них різні ефекти;

• Text (Текст) - команди для роботи з текстовими об'єктами;

• Table (Таблиця) – команда, для створення таблиці

• Tools (Інструменти) - команди, що дозволяють настроювати інтерфейс програми, включати і відключати панелі інструментів, а також настроювати їх;

• Window (Вікно) - команди, що дозволяють перемикатися між вікнами різних файлів, одночасно відкритих в CorelDRAW, а також викликати додаткові вікна палітр, докерів і панелей інструментів;

• Help (Допомога) - команди, що дозволяють звернутися до вбудованої довідкової системі CorelDRAW.

Крім того, інтерфейс містить і специфічні елементи (Рис.2.2)

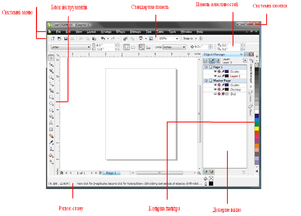

Рис. 2.2 Вікно програми CorelDRAW

У центрі вікна програми розташована робоча область програми, зображена у вигляді листа паперу. При виведенні зображення на друк буде надруковано тільки те, що знаходиться всередині робочої області. Смуги прокручування дозволяють пересуватися по зображенню, а вимірювальні лінійки - точно позиціонувати елементи малюнка і вимірювати їх розміри. Для роботи з кольором в правій частині вікна розташована палітра кольорів. У рядку стану виводиться додаткова інформація про об'єкти, істотно полегшує роботу з редактором.

Крім стандартної панелі інструментів, в CorelDRAW є і специфічні панелі, з яких особливо важливими є панель Toolbox (Інструменти) і панель Property Bar (Панель властивостей). Інструменти панелі Toolbox (Інструменти) дозволяють створювати об'єкти, а елементи панелі Property Bar (Панель властивостей) дозволяють змінювати їх властивості.

Щоб розташувати панель інструментів у довільному місці, треба перетягнути її за допомогою миші. Панелі можна закріпити за будь-якого боку вікна програми або розташувати в довільному місці робочого вікна. Головне меню також є панеллю, і його місце розташування також можна змінити.

Будь-яку панель інструментів можна відобразити або не відображати в робочому вікні. Для цього досить вибрати команду меню Window / Toolbars (Вікно / Панелі інструментів) і встановити відповідні прапорці: для стандартної панелі - Standard (Основна), для головного меню програми - Menu Bar (Панель меню), для панелі властивостей - Property Bar (Панель властивостей ), для панелі інструментів - Toolbox (Інструменти) і для рядка стану - Status Bar (Рядок стану).

2.2 Стандартна панель інструментів

Стандартна панель інструментів, яка відображається за замовчуванням, містить кнопки і елементи управління швидкого виклику багатьох команд меню.

Рис. 2.3 Стандартна панель інструментів

Створення нового малюнка

Відкриття малюнка

Збереження малюнка

Друк малюнка

Виріз виділеного об'єкта в буфер обміну

Копіювання виділених об'єктів в буфер обміну

Вставка вмісту буфера обміну в малюнок

Скасування дії

Відновлення скасованої дії

Імпорт малюнка

Експорт малюнка

Запуск додатків Corel

Відкриття екрану вітання

Установка рівня масштабування

Включення або відключення автоматичного вирівнювання для сітки, що направляють, об'єктів і динамічних напрямних

Відкриття діалогового вікна «Параметри»

2.3 Панель інструментів

Інструменти-найважливіша частина інтерфейсу CorelDRAW. Що б не робити у вікні документа, це здійснюється за допомогою якого-небудь інструмента. При цьому контекстно залежна панель властивостей інструменту (зазвичай вона розташована у верхній частині вікна програми, під стандартною панеллю) змінює вигляд залежно від того, який інструмент вибраний і який об'єкт виділено. У рядку стану відображається інформація про додаткові можливості поточного активного інструменту.

Всі інструменти CorelDRAW зібрані на панелі інструментів (Toolbox) (Рис. 2.4).

Рис. 2.4 Панель інструментів

2.4. Системне меню Windows

Системне меню основного вікна програми CorelDRAW викликається комбінацією клавіш ALT + ПРОБІЛ або клацанням по зображенню повітряної кулі в заголовку вікна.

Рис. 2.5 Системне меню основного вікна програми

Це меню містить стандартні команди керування вікнами Windows, такі як:

• Restore (Відновити)

• Move (Перемістити)

• Size (Розмір)

• Minimize (Згорнути)

• Maximize (Розвернути)

• Close (Закрити)

• Next (Наступне)

2.5 Контекстне меню

Клацання правої кнопки миші практично в будь-якій частині екрану використовується для виклику контекстного меню. Його склад залежить від того, де вироблене клацання. Пункти контекстного меню повторюють команди головного меню програми

Рис. 2.6 Контекстне меню

Ця можливість широко використовується в пакеті CorelDRAW і може істотно допомогти під час роботи.

3. Створення векторних об'єктів

3.1 Створення простих фігур

Найскладніші малюнки створюються в CorelDRAW з безлічі простих об'єктів, тому необхідно вміти створювати різноманітні векторні об'єкти, щоб надалі редагувати їх, створюючи довільні композиції. Будь-який об'єкт створюється в редакторі аналогічним способів, і освоївши створення простих об'єктів, можна легко працювати з більш складними векторними об'єктами.

До простих геометричних об'єктів, створюваними в CorelDRAW, можна віднести прямокутники і еліпси, багатокутники і спіралі, прямі і криві лінії. Більшість складних об'єктів складається з безлічі простих, тому важливо навчитися малювати їх. Можна почати зі створення прямокутника. Клацнемо на кнопці Rectangle Tool (Інструмент прямокутник) панелі інструментів Toolbox (Набір інструментів)

Рис. 3.1 Rectangle Tool (Інструмент прямокутник)

Встановлюємо покажчик миші в точці, в якій буде розташовуватися кут прямокутника

Рис. 3.2 Встановлення миші в точці

Натискаємо і утримуємо ліву кнопку миші. Переміщаючи мишу, вибераємо положення протилежного по діагоналі кута прямокутника. Для завершення малювання прямокутника відпускаємо кнопку миші.
