- Инструментом для устранения неисправностей – в том случае, если что-нибудь идет не так как надо, документация может служить руководством при поиске и устранении неисправности. Она сохранит время и деньги.

- Помощью в подготовке нового персонала – новый сотрудник будет скорее готов к работе, если доступна документация по тому участку работы, где ему предстоит работать, что снова сбережет время и деньги.

- Помощью для поставщиков и консультантов - услуги этих людей, как правило, весьма дороги, если им нужно знать какие-либо детали сетевой инфраструктуры, то наличие документации позволит им выполнить свою работу быстрее, что, опять же, приводит к экономии времени.

Каждая сеть имеет свои уникальные особенности, но обладает и многими общими элементами, которые должны быть включены в документацию:

Топология сети - обычно эта информация представляется в форме диаграмм, на которых показаны основные сетевые узлы, такие как маршрутизаторы, коммутаторы, файерволы, сервера и как они взаимосвязаны. Принтеры и рабочие станции обычно сюда не включаются.

Информация о серверах - то есть, та информация, которая необходима вам для управления и администрирования серверами, такая как имя, функции, IP адреса, конфигурация дисков, ОС и сервис-паки, дата и место покупки, гарантия и т.д...

Назначение портов коммутаторов и маршрутизаторов - сюда включается детальная информация о конфигурации WAN, VLAN-ов или даже назначение портов сетевым узлам через патч-панель.

Конфигурация сетевых служб — сетевые службы, такие как DNS, WINS, DHCP, и RAS, критичны для операций в сети, следует детально описать, как они структурированы. Данную информацию всегда можно получить с серверов, но документация ее заранее в легкочитаемом формате позволяет сэкономить время.

Политики и профили доменов – можно ограничить возможности пользователей с помощью Policy Editor в Windows NT или с помощью Group Policies в Windows 2000. При этом существует возможность создать профили пользователей, хранимые на сервере, а не на локальной машине. Если такие возможности используются, то такая информация должна быть документирована.

Критически важные приложения - необходимо включить в документацию как такие приложения поддерживаются, что бывает с ними чаще всего не так и как решать такие проблемы.

Процедуры — это само по себе может быть большим проектом. В основном процедуры — средство для реализации политик и могут быть достаточно обширными. В частности, политика может устанавливать, что «Сеть должна быть защищена от неавторизованных пользователей». Однако, для реализации такой политики, потребуется масса усилий. Существуют процедуры для файерволов, сетевых протоколов, паролей, физической безопасности и т.д. Можно также иметь отдельные процедуры для обработки проблем, о которых сообщают пользователи, и процедуры для регулярного обслуживания серверов.

Как показывает практика, большинство средний предприятий, особенно государственных учреждений используют ручной способ ведения документирования сети т.е для них вполне достаточно списков Excel и знаний ответственного за IT специалиста. Однако использование специальных систем документирования сети, позволит значительно снизить риски в случае отказа компонентов или физического повреждения инфраструктуры в результате строительных работ, пожара или наводнения, внезапного увольнения или исчезновения ответственного специалиста и уменьшить время при восстановлении инфраструктуры.

Система документирования инфраструктуры сети (CMS) - это интегрированная система, позволяющая хранить в едином месте и иметь удобный доступ к информации обо всех объектах сети (будь то отдельные компьютеры, соединительные кабели, системы теленаблюдения, пожарной сигнализации и т. п.) и соединениях между ними.

Основной задачей современных систем документирования сети на базе программного обеспечения является достижение гибкости и точности документации, а также управление сетями при низких затратах и минимальных трудностях. Система документирования сети хранит данные о всех пассивных (кабели, разъемы, панели переключений, распределительные шкафы) и активных (маршрутизаторы, коммутаторы, серверы, , ПК, УАТС) компонентах сети, включая информацию о соединениях и их состоянии (Connectivity) в центральной реляционной базе данных (к примеру, Oracle, SQL, DB2), и визуализирует всю систему как в алфавитно-цифровой, так и в графической форме. Кроме того, основываясь на планах зданий и земельных участков, можно отобразить расположение отдельных компонентов и маршруты прокладки кабеля Информация о компонентах и их изображения хранятся в библиотеке компонентов, которая постоянно обновляется. Многие современные системы уже предлагают клиенты Web, позволяющие получать доступ к документации по сети через Internet. Так, обслуживающие техники могут на месте напрямую запрашивать рабочие задания посредством мобильных устройств, а после выполнения квитировать их в производственной системе. Некоторые системы документирования сети даже обладают функцией обнаружения (Discovery) для автоматического выявления посредством SNMP новых активных компонентов и включения их в документацию.

При наличии системы документирования сети пользователь в любое время может получить актуальный и целостный обзор всех сетевых ресурсов инфраструктуры организации. Согласно подсчетам Международной организации управления службами IT (IT Service Management Forum, ITSMF), на протяжении всего жизненного цикла системы IT затраты на ее содержание сокращаются в результате на 80%. Система документирования сети позволяет осуществлять большее (чем при обработке вручную) количество действий, необходимых для функционирования инфраструктуры сети, и при этом значительно экономит время на их выполнение. Вдобавок предотвращаются ошибки при вводе данных или их дублирование. В систему можно вводить автоматизированные процессы для изменения инфраструктуры (Change Requests) и, наконец, автоматически создавать рабочие задания, к примеру, при ремонтных работах или переездах. Деятельность обслуживающего персонала на местах становится намного эффективнее, за счет чего существенно упрощаются процессы обслуживания и изменения компьютерной сети. Расчеты показали, что сокращение усилий, а соответственно, и финансовых затрат на планирование и документирование необходимых изменений в сети может достигать 90%.

Согласно статистике по Network Operating Centers (NOC), около 80% всех неполадок в сети вызваны неисправностью проводки. При использовании системы документирования сети предприятия могут быстро локализовать проблемную зону и, таким образом, оперативно устранить неполадки. Более того, посредством системы документирования сети можно планировать и организовывать избыточные маршруты передачи сигнала, с тем чтобы в случае неполадок просто подключить их.

В настоящее время системы документирования сети используют преимущественно крупные компании, а также поставщики энергии и муниципальные предприятия, обладающие протяженной и сложной инфраструктурой ИТК. Ведение документации вручную превратилось бы для них в непосильную ношу. Системы документирования применяют и телекоммуникационные предприятия, которые обязаны обеспечивать доступность инфраструктуры для своих клиентов и подтверждать это фактически. Все чаще делают ставку на системы документирования сети больницы и другие учреждения, в которых доступность и надежность структуры сети являются жизненной необходимостью. Для повседневной деятельности эксплуатационных организаций и владельцев зданий, предоставляющих сеть для нескольких предприятий на одной территории, системы документирования сети тоже имеют огромное значение.

В качестве примера рассмотри некоторые из подобных систем.

Friendly Pinger - это мощное и удобное приложение для администрирования, мониторинга и инвентаризации компьютерных сетей. Представляет следующие возможности:

• Визуализация компьютерной сети в красивой анимационной форме с отображением, какие компьютеры включены, а какие нет;

• Оповещение об остановке/запуске серверов;

• Просмотр, кто, к каким файлам обращается на компьютере по сети;

• Автоматический сбор информации о программном и аппаратном обеспечении компьютеров в сети.

Рисунок 3.1- Карта сети

10-Strike LANState - программа для администраторов и простых пользователей сетей Microsoft Windows. С помощью LANState можно наблюдать текущее состояние сети в графическом виде, управлять серверами и рабочими станциями, вести мониторинг удаленных устройств с помощью периодического опроса компьютеров, отслеживать подключения к сетевым ресурсам, получать своевременные оповещения о различных событиях.

LANState содержит множество полезных функций для администраторов и пользователей сети, например, отправка сообщений, перезагрузка и завершение работы удаленных компьютеров, пинг, определение имени по ip адресу, трассировка маршрута, сканирование портов и хостов. Также имеется возможность получения различной информации об удаленных компьютерах (без инсталляции серверной части на них). Например, просмотр реестра по сети, просмотр удаленного event log'а, просмотр списка установленных программ. Поддерживаются Windows 95/98/Me/NT/2000/XP.

Для пользователей сети: программа позволяет наглядно видеть какие компьютеры в сети включены, а какие - нет. В любой момент программу можно вызвать из трея Windows и быстро обратиться к ресурсам нужного компьютера (замена окна сетевого окружения). Можно настроить сигнализацию на включение/выключение определенных компьютеров и серверов в сети, на доступность файлов и папок, на запуск web- и FTP-серверов, и на другие события. LANState осуществляет контроль подключений к общим ресурсам и отслеживает обращения к файлам из сети. Есть возможность выяснить, кто и к каким файлам на компьютере обращается по сети, в том числе и через административные ресурсы.

Для администраторов: управление компьютерами в сети, получение разнообразной информации об удаленных компьютерах (списки пользователей, запущенные службы и приложения, установленные программы, доступ к реестру и журналу событий), удаленное администрирование, перезагрузка, включение/выключение, и т.п. Сигнализация позволяет своевременно узнать о включении/выключении компьютеров и серверов в сети, разрыве VPN-подключений, изменении размеров или доступности файлов и папок.

Рассмотрим процесс создания схемы локальной сети с помощью этой программы. LANState поддерживает сканирование SNMP-устройств и может рисовать схему сети автоматически с созданием линий, соединяющих хосты. При этом номера портов коммутаторов проставляются в подписях к линиям. Для автоматического построения схемы сети:

1. SNMP должен быть включен на коммутаторах. Программа должна быть разрешена в брандмауэре для успешной работы по протоколу SNMP.

2. Запустить Мастер Создания Карты Сети.

3. Выбрать сканирование сети по диапазону IP-адресов. Указать диапазоны. Устройства с SNMP должны находиться внутри указанных диапазонов.

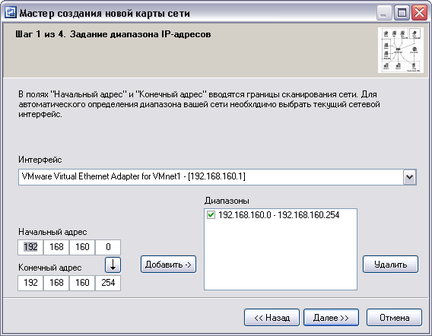

Рисунок 3.2 - Задание диапазона адресов

4. Выбрать методы сканирования и настроить их параметры. Поставить галочку рядом с опцией "Поиск устройств с SNMP..." и указать правильные community strings для подключения к коммутаторам.

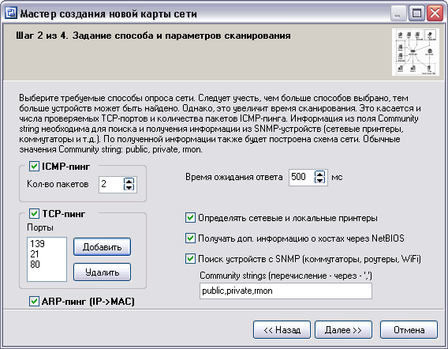

Рисунок 3.3 - Параметры и способы сканирования

5. После сканирования программа должна нарисовать схему сети. Если сканирование SNMP прошло успешно, соединения между сетевыми устройствами будут нарисованы автоматически.

Схема сети может быть выгружена в картинку, либо в схему Microsoft Visio

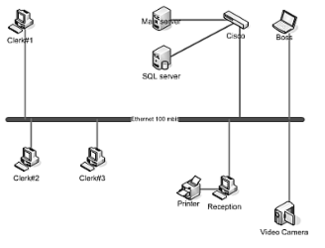

Рисунок 3.4 - Укрупненная схема сети

3.2 Методика упреждающей диагностики

Методика упреждающей диагностики заключается в следующем. Администратор сети должен непрерывно или в течение длительного времени наблюдать за работой сети. Такие наблюдения желательно проводить с момента ее установки. На основании этих наблюдений администратор должен определить, во-первых, как значения наблюдаемых параметров влияют на работу пользователей сети и, во-вторых, как они изменяются в течение длительного промежутка времени: рабочего дня, недели, месяца, квартала, года и т. д.

Наблюдаемыми параметрами обычно являются:

- параметры работы канала связи сети - утилизация канала связи, число принятых и переданных каждой станцией сети кадров, число ошибок в сети, число широковещательных и многоадресных кадров и т. п.;

- параметры работы сервера - утилизация процессора сервера, число отложенных (ждущих) запросов к диску, общее число кэш-буферов, число "грязных" кэш-буферов и т. п.
