При изображении поверхности можно пользоваться несколькими видовыми экранами (см. рис.3.3.). На экране можно поместить одновременно один, два и четыре видовых экрана. Для этого нужно воспользоваться соответственно панелями

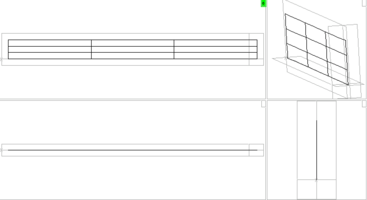

Рис.4.3. Использование нескольких видовых экранов для изображения поверхности .

При этом любой видовой экран можно сделать активным и производить редактирование непосредственно в нём. Чтобы сделать видовой экран активным нужно щёлкнуть мышкой на цифре, размещённой в верхнем правом углу экрана, после чего цифра станет яркой, это значит, что видовой экран активен.

И спользуем для изображения листа четыре видовых экрана

(см. рис.4.3.). На активном видовом экране лист повёрнут в пространстве. Для вращения и поворота п оверхности в пространстве в FastShip предусмотрена панель, при этом нужно нажать на эту панель и удерживая её нажатой, поводить мышкой на экране.

Чтобы посмотреть на контрольную сетку нужно нажать клавишу

Ч ертёж примет вид, показанный на рис.4.4. Чтобы вернуться обратно к поверхности нужно воспользоваться клавишей

Е сть альтернативный вариант одновременного просмотра поверхности и контрольной сетки с помощью клавиши

На рис.4.4. изображено два вида поверхности: верхнюю часть экрана занимает поверхность, а нижнюю – контрольная сетка этой поверхности. Сплошные вертикальные и горизонтальные линии контрольной сетки представляют собой границы интервалов (на рис.4.1. мы разбили поверхность на три интервала по длине и три – по ширине). Сплошным вертикальным линиям контрольной сетки соответствуют сплошные линии на поверхности. Внутри каждого интервала поверхности линий не изображено. Чтобы увидеть их сделаем следующее: в меню "File" выберем пункт "Preferences" и откроем вкладку "Graрhics". Заполним строки, как показано на рис.4.5. Нажав "ОК", получим изображение, как на рис.4.6.

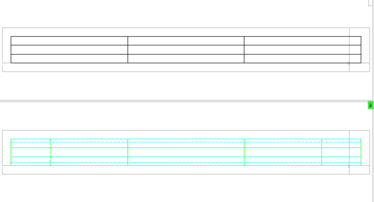

Рис.4.4. Контрольная сетка поверхности (на активном экране)

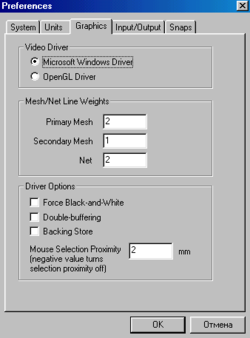

Рис.4.5. Окно "Preferences".

Создастся новая поверхность, FastShip пересчитает поверхность и высветит 3 точки на интервал, как в направлении столбцов, так и в направлении строк. Число точек, вычисляемых поверхностью (плотность поверхности), рассчитывается как количество интервалов поверхности, делённое на интервал контрольной сетки; интервалы могут быть различны по строкам и по столбцам. По умолчанию FastShip рассчитывает 3x3 дополнительных интервала (3-по строкам и 3-по столбцам). Это значит, что для каждого интервала контрольной сетки FastShip высчитывает 3 интервала поверхности.

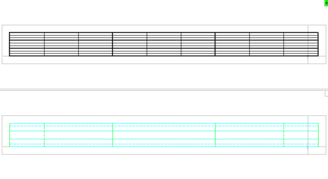

Рис.4.6. Пересчитанная поверхность (3 точки на интервал)

Чтобы понять назначение плотности поверхности, достаточно привести такой пример: если строить круг отрезками, имея малое количество данных точек (малую плотность), полученная фигура будет слабо напоминать круг. Но не нужно бросаться в крайность, т.е. назначать слишком большую плотность поверхности (сотни дополнительных точек), т.к. это чрезмерно захламляет экран и замедляет работу программы. Оптимальным вариантом является 4x4, или чуть выше. Пунктирные линии (линии контроля кривизны) всегда располагаются у внутреннего края поверхности и существуют для контроля поверхности у четырёх кромок.

Основной вид деятельности, которым приходится заниматься в FastShip, это передвижение точек контрольной сетки. Из составленной контрольной сетки высчитывается поверхность, а из поверхности высчитываются сечения (шпангоуты, баттоксы, ватерлинии и т.д.). Позтому как только вы поймёте, как передвигать точки, вы овладеете FastShip.

4.2 Скругление форштевня. Передвижение точек в FastShip

О пределим форму форштевня как прямую. Впоследствии подкорректируем её для придания соответствующей формы. Чтобы получить прямую поверхность, нужно иметь прямую конторольную сетку. Для этого будем двигать точки. Точки двигаются следующим образом: переключаемся на контрольную сетку (управлять поверхностью можно только с помощью контрольной сетки), выберем панель и щёлкнём по ней. Внизу экрана, в командной строке вам будет предложено указать нужную вершину сетки или ввести её координаты. Укажем мышкой нужную вершину и щёлкнем мышкой. Теперь, поводив мышкой, мы видим, что вершина двигается в плоскости XZ (на панели управления изменяются координаты X и Z, т.е. определена плоскость баттокса). Это называется первичной плоскостью редактирования. Первичную плоскость редактирования можно задать с помощью панелей, соответственно обозначающих плоскость шпангоута ( редактирование в плоскости YZ ), плоскость баттокса (редактирование в плоскости XZ), плоскость ватерлинии (редактирование в плоскости XY). Очевидно, что нельзя двигать точки в плоскости шпангоута, имея на экране основной вид поверхности (проекция бок теоретического чертежа) и т.д. Двигать точки можно также вдоль какой – то одной оси. Для этого нужно воспользоваться панелями, которые позволяют осуществлять движение точек соответственно по осям X,Y,Z. Если предварительно вращать или наклонять поверхность, то при движении точек в командной строке может появиться сообщение о том, что плоскость редактирования слишком наклонена. В этом случае можно сменить плоскость редактирования или так развернуть поверхность, чтобы это сообщение исчезло. В любом случае, нужно всегда знать, в какой плоскости редактирования вы находитесь, иначе результаты вашей работы будут самыми непредсказуемыми.

В нашем случае мы хотим двигать точки только вдоль оси Х. Нажмём на панель.

Следующий алгоритм применим для движения всех точек форштевня:

Н ажмём

Щёлкнем нужную точку форштевня

Щёлкнем в том месте экрана, где мы хотим, чтобы эта точка находилась.

Рис.4.7. Примерные очертания форштевня и ахтерштевня.

Сдвинув все точки форштевня примерно до прямой линии и проделав аналогичную процедуру с формой ахтерштевня (построив контур ахтерштевня примерно по данным ординатам), получим следующую фигуру (рис.4.7.).

Для передвигания группы точек можно использовать следующий приём: выбрав одну точку, нажать клавишу SHIFT, и удерживая её в нажатом состоянии, продолжать выбирать точки. Закончив выбор точек, отпустить клавишу SHIFT и сдвинуть точки. Или другой способ: выбрав первую точку, и, нажав SHIFT, выбрать последнюю точку, и отпустив SHIFT, передвинуть точки. При этом точки между первой и последней точкой выделяются автоматически.

Боковой вид нашей поверхности почти готов. Осталось скруглить место перехода форштевня в днище. Для этого нужно знать местоположение нижней правой вершины контрольной сетки. Местоположение этой точки зависит от положения точек (2;0), (3;0), (4;1), (4;2). Эта задача решается следующим образом: программа, основываясь на местоположении точек (2;0), (3;0), (4;1), (4;2), высчитывает соответствующее скруглению форштевня местоположение вершины (4;0) и помечает его маркером. Затем вершина (4;0) совмещается с маркером.

Выберем меню Construct

Щёлкнем на функции Marker

Выберем меню G2 Mix

FastShip подскажет вам указать четыре точки, необходимых для вычисления местоположения угловой точки: поочерёдно укажите вершины (2;0), (3;0), (4;1), (4;2). Появится маркер, как показано на рис.4.8.

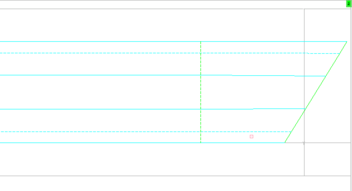

Рис.4.8. Операция G2 Mix.

4.3 Получение трёхмерной модели

Для получения трёхмерной модели мы будем двигать отдельные точки в направлении оси Y, чтобы вытянуть поверхность в этом направлении. Оптимальным вариантом для такого вытягивания является изображение поверхности в перспективе. Вытянем точки по оси Y, как показано на рис.4.9.

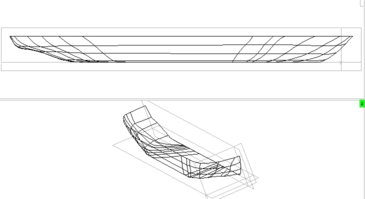

Рис.4.9. Вытягивание поверхности в ширину.

4.4 Изображение поверхности с помощью сечений

FastShip предоставляет пользователю возможность рассматривать поверхность в виде сечений (шпангоутов, баттоксов и ватерлиний). Это очень просто сделать: вы указываете места, в которых вы хотите провести сечения, и FastShip высчитывает сечения, “разрезая ’ поверхность в заданных местах. Процесс проходит в две стадии: сперва вы определяете местоположения сечений, а затем делаете сечения видимыми. Представим нашу поверхность в виде шпангоутов.

В ыберем меню Sections

Н ажмём Define

Аналогичный результат можно получить, используя панель

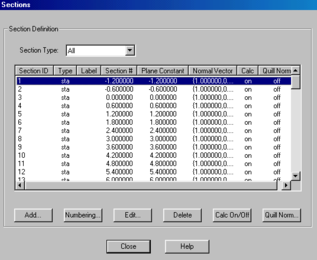

Рис.4.10. Диалоговое окно ‘Sections’

Появится диалоговое окно Sections (см. рис.4.10.), показывающее вам перечень уже определённых сечений (пока там ничего нет). По умолчанию показываются все типы сечений (шпангоуты, баттоксы и т.д.), хотя некоторые сечения вы можете сделать невидимыми. Добавим в этот пока пустой список шпангоуты. Для этого в появившемся диалоговом окне

нажмём кнопку ‘Add’.

Появится диалоговое окно добавления сечений Add Sections(см. рис.). В этом окне

Щёлкнем на графе Number of Sections

В графе Type выберем Stations

В поле Number введём число 73 (число шпангоутов)

В поле Start введём –1.2 (положение первого шпангоута)

В поле End введём 42 (положение последнего шпангоута)

Нажмём Add

Нажмём Close

Щёлкнем ОК в диалоговом окне Sections

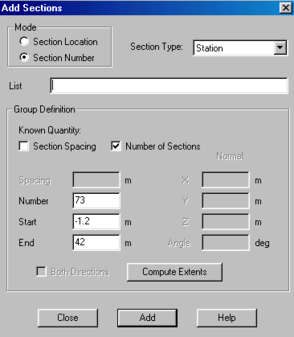

Р ис.4.11. Диалоговое окно для добавления сечений.

Ч тобы увидеть сечения на экране нажмём на панели (включим просмотр сечений) и н ажмём на панели (отключим изображение поверхности).

М ожно также включить видимость периметра посредством нажатия клавиши

При этом красные линии поверхности исчезнут, и поверхность будет представлена в виде жёлтых шпангоутов и одной жёлтой линии периметра (см.рис.4.12.). Как уже говорилось выше, сечения вычисляются исходя из формы поверхности и являются всего лишь другим способом представления поверхности. В любой момент можно добавить ещё несколько сечений или поменять их местоположение.

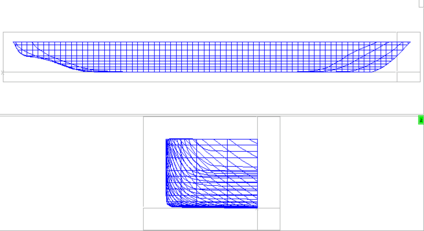

Р ис.4.12. Изображение поверхности в виде сечений (цвет сечений изменён).

Аналогичным образом можно добавить сечения по ватерлиниям и баттоксам (При этом следует сменить тип сечения соответственно на Waterlines и Buttokses). Если какое-то сечение оказалось не нужным, то его можно удалить. Для этого сечение нужно выделить, а затем нажать на клавишу DELETE в диалоговом окне Sections. Также можно управлять видимостью сечений, для этого выделив соответствующие сечения следует воспользоваться клавишей Calc On/Off. Чтобы выделить несколько сечений, можно проводить выделение при нажатой клавише Ctrl.

Полезным свойством сечений является их цвет, особенно при работе с несколькими поверхностями. Чтобы сменить цвет нужно проделать следующие действия:

Выбрать меню Parts
