Табл. 7.1.5. Примітиви тригерів в AHDL

Виводи тригерів:

D, T, J, K, S, R – інформаційні входи;

CLK – вхід тактового сигналу (активний перепад 0->1);

CLRN – вхід асинхронного скидання тригера (активний рівень – логічний нуль);

PRN – вхід асинхронного встановлення тригера (активний рівень – логічний нуль);

ENA – вхід дозволу роботи (активний рівень – логічна одиниця).

7.1.5 Програма реалізації тригерів в інтегрованому середовищі MAX+PLUS II

Програма для реалізації тригерів за допомогою мови AHDL в інтегрованому середовищі MAX+PLUS II має наступний вигляд:Title "triggers";

Subdesign triggers

(

D,T,J,K,S,R,CLK,CLRN,PRN,ENA : input;

Q1,Q2,Q3,Q4,Q5,Q6,Q7,Q8,Q9 : output;

)

Begin

Q1 = DFF(D,CLK,CLRN,PRN); Q2 = DFFE (D,CLK,CLRN,PRN,ENA);

Q3 = TFF (T,CLK,CLRN,PRN); Q4 = TFFE (T, CLK, CLRN, PRN, ENA);

Q5 = JKFF (J, K, CLK, CLRN, PRN);

Q6 = JKFFE (J,K, CLK, CLRN, PRN, ENA);

Q7 = SRFF (S, R, CLK, CLRN, PRN);

Q8 = SRFFE (S, R, CLK, CLRN, PRN, ENA);

Q9 = LATCH (D, ENA);

End;

7.1.6 Результати програмної реалізації тригерів

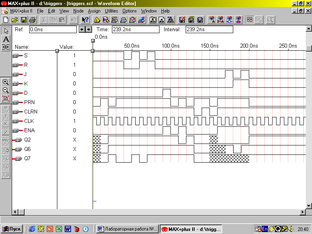

На рис. 7.1.11 зображено вікно сигнального редактору проекту “triggers”.

Рис.7.1.11. Результати тестування RS-, D-, JK-тригерів

7.2 Теоретичні відомості про регістри

7.2.1 Послідовні регістри зсуву

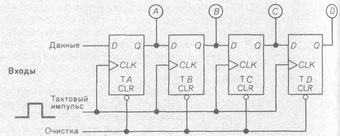

Схема одного з типових регістрів зсуву подана на рис. 7.2.1. Цей регістр реалізований на 4 D-тригерах. Такий регістр має назву 4-розрядний регістр зсуву, оскільки він дозволяє зберігати 4 двійкових розряди даних А, B, C, D.

Рис.7.2.1. 4-розрядний послідовний регістр зсуву

За допомогою табл. 7.2.1 і рис. 7.2.1 ми маємо можливість спостерігати за роботою цього пристрою. Спочатку очистимо регістр (встановимо рівні логічного нуля на його виходах А, B, C, D). Для цього потрібно подати логічний 0 на вхід очищення CLR. Отриманому стану регістра зсуву відповідає рядок 1 табл. 7.2.1 До приходу тактового імпульсу виходи регістру залишаються в стані 0000. Подамо перший імпульс на синхронізуючий вхід CLK; індикатор покаже число 1000 (рядок 3 в табл. 7.2.1), оскільки на тактовому імпульсі логічна 1 з інформаційного входу тригера TA переноситься на його логічний вихід Q. Тепер при наявності логічної 1 на інформаційному вході регістру ця одиниця з кожним тактовим імпульсом вводиться в розряд А, а введені раніше одиниці зсуваються на одну позицію (розряд) вправо (тактові імпульси 2 і 3 в табл. 7.2.1). Таким самим чином при подачі на інформаційний вхід логічного 0 цей нуль при кожному тактовому імпульсі вводиться в розряд А, а введені раніше одиниці та нулі зсуваються вправо (тактові імпульси 4-8 в табл. 7.2.1). Перед приходом тактового імпульсу 9 на інформаційному вході встановлюється 1, а перед приходом імпульсу 10 цей вхід повертається до 0. В час дії тактових імпульсів 9-13 введена в регістр на імпульсі 9 одиниця буде зміщуватись на індикаторі вправо. Рядок 15 в табл. 7.2.1 показує, на імпульсі 13 ця одиниця покидає крайній правий розряд регістру зсуву і втрачається.

Табл.7.2.1. Робота 4-розрядного регістру зсуву

Нагадаємо, що D-тригер називають також тригером з затримкою. Він просто передає інформаційний сигнал з входу D на вихід Q з затримкою на один такт.

Прилад, схема якого приведена на рис. 7.2.1 має назву послідовного регістру зсуву. Термін “послідовний” відображає той факт, що в цей регістр дані вводяться порозрядно. Наприклад, щоб ввести в регістр двійкову комбінацію 0111 треба пройти всю послідовність станів від рядка 1 до рядка 6 в табл. 7.2.1. Послідовне завантаження 4-бітової комбінації 0111 в послідовний регістр відбувається за 5 тактів (рядок 2 можливо виключити).

Інший спосіб завантаження регістру – паралельне (або розширене) завантаження, при якому всі інформаційні біти вводяться в регістр одночасно “за командою” одного тактового імпульсу.

Регістр зсуву на рис. 7.2.1 можливо трансформувати в 5-розрядний, додав до схеми ще один D-тригер. Регістри зсуву частіше бувають 4-, 5- або 8-розрядними. В них можливо використання не тільки D-тригеру, але й тригерів іншого типу (наприклад, JK-тригера, або синхронних RS-тригерів).

7.2.2 Паралельні регістри зсуву

Послідовний регістр зсуву, робота якого описана вище має два суттєві недоліки: він дозволяє вводити тільки по одному біту інформації на кожному тактовому імпульсі і, крім того, кожний раз при зсуві вправо втрачається крайній правий біт.

На рис. 7.2.2 показана схема 4-розрядного паралельного кільцевого регістру. Входи A, B, C, D вданому приладі є інформаційними.

Рис. 7.2.2. 4-розрядний паралельний кільцевий регістр зсуву

Цю систему можливо спорядити ще однією корисною характеристикою – можливістю кільцевого переміщення інформації, коли дані з входу приладу повертаються на його вхід і не втрачаються.

В даному регістрі зсуву використовуються чотири JK-тригери. Треба звернути увагу на зворотній зв’язок виходу тригера TD та входів J і K тригера ТА. Завдяки цьому ланцюгу зворотного зв’язку введена в регістр інформація, яка звично втрачається на виході тригеру TD, буде циркулювати по регістру зсуву. Сигналом очищення регістру (встановлення його виходів в стан 0000) є рівень логічного нуля на вході CLR.

Входи паралельного завантаження A, B, C, D пов’язані з входами попереднього встановлення тригерів PRN, що дозволяє встановлювати рівень логічної одиниці на будь-якому виході (A, B, C, D). Якщо на один з цих входів подати логічний 0, то на відповідному виході буде логічна 1. Подача тактових імпульсів на входи CLK всіх JK-тригерів призводить до зсуву інформації в регістрі вправо. З тригеру TD дані передаються в тригер ТА (кільцеве переміщення інформації).

Табл. 7.2.2. Робота 4-розрядного паралельного кільцевого регістру зсуву

Табл. 7.2.2 допомагає зрозуміти принцип роботи паралельного регістру зсуву. При включенні живлення на виходах регістру встановлюється будь-яка двійкова комбінація, така, наприклад як в рядку 1 таблиці 7.2.2. Подача логічного 0 на входи CLR тригерів ініціює очищення регістру (рядок 2). Далі (рядок 3) відбувається завантаження в регістр двійкової комбінації 0100. Послідовні тактові імпульси викликають зсув введеної інформації вправо (рядки 4-8). Треба звернути увагу на рядки 5 і 6: одиниця з крайнього правого тригеру TD переноситься в крайній лівий тригер ТА. В даному випадку можливо говорити про кільцеве переміщення одиниці в регістрі.
