7.1 Теоретичні відомості про тригери
Базовою структурною одиницею для побудови комбінаційних логічних схем є логічний елемент (вентиль). У випадку послідовних логічних схем роль такої структурної одиниці відіграє тригер. В даному розділі дипломної роботи буде розглянуто різні види тригерів.
7.1.1 RS-тригер
Умовне позначення RS-тригеру подано на рис. 7.1.1: RS-тригер має два входи R і S та два виходи Q1 та Q2. В тригерах виходи завжди знаходяться в протилежних (компланарних) станах. Іншою мовою, якщо на вході Q1 ми маємо логічну одиницю, то на виході Q2 буде рівень логічного нуля, і навпаки.
Входи R і S розглядуваного тригера називають відповідно входом встановлення 1 і входом встановлення 0.
Встановлення 1
Встановлення 0
Входи
Прямий
Інверсний
Виходи
Рис. 7.1.1. Умовне позначення RS-тригеру
Принцип роботи RS-тригеру ілюструє його таблиця дійсності (табл. 7.1.1).
Табл. 1.1. Таблиця дійсності RS-тригеру
| Режим роботи | Входи | Виходи | ||||
| S | R | Q1 | Q2 | Вплив на вихід Q1 | ||
| Заборонений стан | 0 | 0 | 1 | 1 | Заборонено – не використовується | |
| Встановлення 1 | 0 | 1 | 1 | 0 | Для встановлення Q1 в 1 | |
| Встановлення 0 | 1 | 0 | 0 | 1 | Для встановлення Q1 в 0 | |
| Збереження | 1 | 1 | Q1 | Q2 | Залежить від попереднього стану | |
При поданні на обидва входи тригера рівня логічного нуля (R=S=0) на обох виходах встановлюється логічна одиниця (Q1=Q2=1). Це заборонений стан тригеру; він не використовується. Згідно другому рядку таблиці дійсності на виході Q1 встановлюється логічна 1. В даному випадку кажуть, що тригер встановлений у стан 1. Згідно третього рядка, при S=1 і R=0 відбувається скидання сигналу на вході Q1 (очищення виходу Q1) до рівня логічного 0. Це значить, що тригер встановлено у стан 0. Четвертий рядок таблиці дійсності відповідає R=S=1. В даному випадку тригер знаходиться в стані спокою: на виходах Q1 і Q2 зберігаються попередні комплементарні рівні сигналу. Це режим збереження.
Із табл. 7.1.1 видно, що встановлення тригеру у стан 1 (встановлення 1 на виході Q1) ініціює логічний 0 на вході S. Аналогічно встановлення тригеру в стан 0 (встановлення 0 на виході Q1) ініціює логічний 0 на вході R. Так як зміна стану RS-тригеру обумовлена появою 0 на одному з його входів, то вірогідніше, точнішим зображенням даної схеми було б умовне графічне зображення, приведене на рис. 7.1.2.
Рис. 7.1.2. Умовне графічне позначення RS-тригеру
Рис. 7.1.3. RS-тригер, побудований на логічних елементах І-НЕ
Особливу увагу треба звернути на інвертуючі кола у входів R та S. Вони показують, що активним рівнем сигналу для встановлення тригеру в стан 1 і 0 є рівень логічного 0 на одному із входів. RS-тригер часто називають RS-фіксатором, або тригером з роздільними входами.
7.1.2 Синхронний RS-тригер
Умовне графічне позначення для синхронного RS-тригеру показано на рис. 7.1.4. Воно подібне до звичайного RS-тригеру; відмінність полягає в появі одного додаткового, так званого синхронізуючого входу, що позначається CLK.
Рис. 7.1.4. Умовне графічне позначення синхронного RS-тригеру
Принцип роботи синхронного RS-тригеру ілюструє його таблиця дійсності (табл. 7.1.2).
Табл. 7.1.2. Таблиця дійсності синхронного RS-тригеру
| Режим роботи | Входи | Виходи | |||||
| CLK | S | R | Q1 | Q2 | Вплив на вихід Q1 | ||
| Збереження |
| 0 | 0 | Без змін | Без змін | ||
| Встановлення 0 |
| 0 | 1 | 0 | 1 | Для встановлення Q1 в 0 | |
| Встановлення 1 |
| 1 | 0 | 1 | 0 | Для встановлення Q1 в 1 | |
| Заборонений стан |
| 1 | 1 | 1 | 1 | Заборонено – не використовується | |
Тільки верхні три рядки таблиці дійсності описують реальні режими роботи RS-тригеру. Нижній рядок відповідає забороненому стану і ніколи не використовується. З таблиці видно, що стан виходів синхронного RS-тригеру може змінюватись лише в моменти приходу тактових імпульсів. В даному випадку кажуть, що тригер працює синхронно: процес переключення його знаходиться в синхронізмі з тактовими імпульсами.
Важливу роль в багатьох цифрових схемах відіграє ще одна характеристика RS-тригеру – наявність пам’яті. Дійсно, якщо тригер встановлений в стан 1 або 0, то він залишається в такому стані навіть при деяких змінах вхідних сигналів.
Рис. 7.1.5. Синхронний RS-тригер, побудований на логічних елементах І-НЕ
Щоб отримати синхронний RS-тригер, в схему звичайного RS-тригеру потрібно ввести два додаткових логічних елемента І-НЕ, як показано на рис. 7.1.5.
7.1.3 D-тригер
Умовне графічне позначення D-тригеру подано на рисунку 7.1.6. У цього тригера є лише один інформаційний вхід D, а також синхронізуюзуючий вхід CLK.
D-тригер часто називають тригером з затримкою. Слово “затримка” означає те, що відбувається з даними (інформацією), що поступає на вхід D. Інформаційний сигнал (0 або 1), поступаючи на цей вхід затримується у тригері рівно на один такт, перед тим як з’явитись на виході Q.
Рис. 7.1.6. Умовне графічне позначення D-тригеру
Спрощена таблиця дійсності для D-тригеру подана нижче.
Табл. 7.1.3. Таблиця дійсності D-тригеру
| Вхід | Вихід |
| Dn | Qn+1 |
| 0 | 0 |
| 1 | 1 |
Слід звернути увагу, що сигнал на виході Q в такті n+1 повторює сигнал, що був на вході D в попередньому такті n.

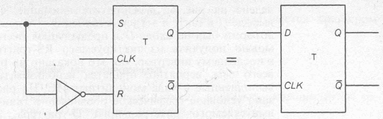

D-тригер можливо отримати з тактуємого RS-тригеру, додаючи до останнього інвертор, як показано на рис. 7.1.7.
Рис. 7.1.7. Схема D-тригера
На рис. 7.1.8 показано умовне позначення типового серійно випускаємого D-тригеру. Він має два додаткових входи – попереднього встановлення (PS) і очищення (CLR). Логічний 0 на вході PS ініціює встановлення логічної 1 на виході Q. Логічний 0 на вході CLR ініціює очистку виходу Q.
В активних станах входи PS і CLR блокують дію входів D і CLK; при розблокуванні входи D і CLK діють аналогічно звичайному D-тригеру, що зображений на рис. 7.1.6.
Входи
Очищення
Рис. 7.1.8. Умовне графічне позначення серійного інтегрального D-тригеру
7.1.4 JK-тригер
JK-тригер – це універсальний тригер, що має характеристики всіх інших типів тригерів. Умовне графічне позначення JK-тригеру подано на рис. 7.1.9. JK-тригер має два інформаційні входи: J і K, і вхід синхронізації CLK і, як і всі тригери два комплементарних виходи Q1 і Q2. Таблиця дійсності для JK-тригера приведена в табл. 7.1.4. Коли на обидва входи J і K подається рівень логічного 0, тригер блокується, і стан його виходів не змінюється. В цьому випадку тригер знаходиться в режимі збереження.
Рис. 7.1.9. Умовне графічне позначення JK-тригеру
Табл. 7.1.4. Таблиця дійсності JK-тригеру
| Режим роботи | Входи | Виходи | ||||
| CLK | J | K | Q1 | Q2 | Вплив на вихід Q1 | |
| Збереження |
| 0 | 0 | Без змін | Без змін – блокування | |
| Встановлення 0 |
| 0 | 1 | 0 | 1 | Скидання або очищення Q1 в 0 |
| Встановлення 1 |
| 1 | 0 | 1 | 0 | Для встановлення Q1 в 1 |
| Переключення |
| 1 | 1 | Переключення | Зміна стану на протилежний | |
Рядки 2 і 3 таблиці дійсності описують режими, що відповідають встановленню тригера в стани 0 на 1. Рядок 4 ілюструє дуже важливий режим роботи JK-тригера – переключення. Якщо на обох входах J і K встановлена логічна 1, то наступні тактові імпульси будуть викликати перекидання рівнів сигналів на виходах тригера від 1 до 0, от 0 до 1 і так далі. Така робота подібна переключенню тумблера, звідки і походить назва режиму.
Умовне графічне позначення JK-тригера, що входить до складу інтегральної схеми показано на рис. 7.1.10. В порівнянні з тригером на рис. 7.1.9 даний тригер має два додаткових асинхронних входи (вхід попереднього встановлення і вхід очищення).
Синхронними входами є інформаційні входи J та K і синхронізуючий вхід CLK.
Рис. 7.1.10. Умовне графічне позначення серійного інтегрального JK-тригеру
При реалізації тригерів за допомогою мови AHDL доцільно користуватись примітивами тригерів.
В табл. 7.1.5 наведено всі примітиви тригерів, що використовуються при описанні роботи апаратури.
