- нотаций (графических и текстовых средств), используемых для описания проектируемой системы.
На данный момент существует две модели разработки программного обеспечения. Сейчас более современной и лучшей моделью разработки является - спиральная (см. рис. 2.1.).
Технологические инструкции, составляющие основное содержание технологии, должны состоять из описания последовательности технологических операций, условий, в зависимости от которых выполняется та или иная операция, и описаний самих операций.
Технология проектирования, разработки и сопровождения ИС должна удовлетворять следующим общим требованиям:
- технология должна поддерживать полный ЖЦ ПО;
- разработки ИС с заданным качеством и в установленное время;

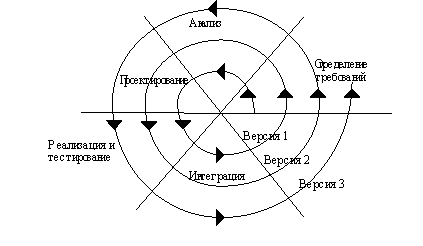

Рис. 2.1. Спиральная модель разработки программного обеспечения.

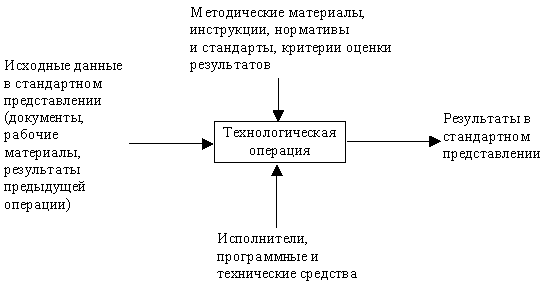

Рис. 2.2. Представление технологической операции проектирования.
- технология должна обеспечивать возможность выполнения крупных проектов в виде подсистем (т.е. возможность декомпозиции проекта на составные части, разрабатываемые группами исполнителей ограниченной численности с последующей интеграцией составных частей). Опыт разработки крупных ИС показывает, что для повышения эффективности работ необходимо разбить проект на отдельные слабо связанные по данным и функциям подсистемы. Реализация подсистем должна выполняться отдельными группами специалистов. При этом необходимо обеспечить координацию ведения общего проекта и исключить дублирование результатов работ каждой проектной группы, которое может возникнуть в силу наличия общих данных и функций;
- технология должна обеспечивать возможность ведения работ по проектированию отдельных подсистем небольшими группами (3-7 человек). Это обусловлено принципами управляемости коллектива и повышения производительности за счет минимизации числа внешних связей;
- технология должна обеспечивать минимальное время получения работоспособной ИС. Речь идет не о сроках готовности всей ИС, а о сроках реализации отдельных подсистем. Реализация ИС в целом в короткие сроки может потребовать привлечения большого числа разработчиков, при этом эффект может оказаться ниже, чем при реализации в более короткие сроки отдельных подсистем меньшим числом разработчиков. Практика показывает, что даже при наличии полностью завершенного проекта, внедрение идет последовательно по отдельным подсистемам;
- технология должна предусматривать возможность управления конфигурацией проекта, ведения версий проекта и его составляющих, возможность автоматического выпуска проектной документации и синхронизацию ее версий с версиями проекта;
- технология должна обеспечивать независимость выполняемых проектных решений от средств реализации ИС (систем управления базами данных (СУБД), операционных систем, языков и систем программирования);
- технология должна быть поддержана комплексом согласованных CASE-средств, обеспечивающих автоматизацию процессов, выполняемых на всех стадиях ЖЦ.
Реальное применение любой технологии проектирования, разработки и сопровождения ИС в конкретной организации и конкретном проекте невозможно без выработки ряда стандартов (правил, соглашений), которые должны соблюдаться всеми участниками проекта. К таким стандартам относятся следующие:
- стандарт проектирования;
- стандарт оформления проектной документации;
- стандарт пользовательского интерфейса.
Стандарт проектирования должен устанавливать:
- набор необходимых моделей (диаграмм) на каждой стадии проектирования и степень их детализации;
- правила фиксации проектных решений на диаграммах, в том числе: правила именования объектов (включая соглашения по терминологии), набор атрибутов для всех объектов и правила их заполнения на каждой стадии, правила оформления диаграмм, включая требования к форме и размерам объектов, и т. д.;
- требования к конфигурации рабочих мест разработчиков, включая настройки операционной системы, настройки CASE-средств, общие настройки проекта и т. д.;
- механизм обеспечения совместной работы над проектом, в том числе: правила интеграции подсистем проекта, правила поддержания проекта в одинаковом для всех разработчиков состоянии (регламент обмена проектной информацией, механизм фиксации общих объектов и т.д.), правила проверки проектных решений на непротиворечивость и т. д.
Стандарт оформления проектной документации должен устанавливать:
- комплектность, состав и структуру документации на каждой стадии проектирования;
- требования к ее оформлению (включая требования к содержанию разделов, подразделов, пунктов, таблиц и т.д.),
- правила подготовки, рассмотрения, согласования и утверждения документации с указанием предельных сроков для каждой стадии;
- требования к настройке издательской системы, используемой в качестве встроенного средства подготовки документации;
- требования к настройке CASE- средств для обеспечения подготовки документации в соответствии с установленными требованиями.
Стандарт интерфейса пользователя должен устанавливать:
- правила оформления экранов (шрифты и цветовая палитра), состав и расположение окон и элементов управления;
- правила использования клавиатуры и мыши;
- правила оформления текстов помощи;
- перечень стандартных сообщений;
- правила обработки реакции пользователя [4].
2.2. Структурный подход к проектированию информационных систем
Сущность структурного подхода к разработке ИС заключается в ее декомпозиции (разбиении) на автоматизируемые функции: система разбивается на функциональные подсистемы, которые в свою очередь делятся на подфункции, подразделяемые на задачи и так далее. Процесс разбиения продолжается вплоть до конкретных процедур. При этом автоматизируемая система сохраняет целостное представление, в котором все составляющие компоненты взаимоувязаны. При разработке системы "снизу-вверх" от отдельных задач ко всей системе целостность теряется, возникают проблемы при информационной стыковке отдельных компонентов.
Все наиболее распространенные методологии структурного подхода базируются на ряде общих принципов. В качестве двух базовых принципов используются следующие:
- принцип "разделяй и властвуй" - принцип решения сложных проблем путем их разбиения на множество меньших независимых задач, легких для понимания и решения;
- принцип иерархического упорядочивания;
- принцип организации составных частей проблемы в иерархические древовидные структуры с добавлением новых деталей на каждом уровне.
Выделение двух базовых принципов не означает, что остальные принципы являются второстепенными, поскольку игнорирование любого из них может привести к непредсказуемым последствиям (в том числе и к провалу всего проекта). Основными из этих принципов являются следующие:
- принцип абстрагирования - заключается в выделении существенных аспектов системы и отвлечения от несущественных;
- принцип формализации - заключается в необходимости строгого методического подхода к решению проблемы;
- принцип непротиворечивости - заключается в обоснованности и согласованности элементов;
- принцип структурирования данных - заключается в том, что данные должны быть структурированы и иерархически организованы.
В структурном анализе используются в основном две группы средств, иллюстрирующих функции, выполняемые системой и отношения между данными. Каждой группе средств соответствуют определенные виды моделей (диаграмм), наиболее распространенными среди которых являются следующие:
- SADT (Structured Analysis and Design Technique) модели и соответствующие функциональные диаграммы;
- DFD (Data Flow Diagrams) диаграммы потоков данных;
- ERD (Entity-Relationship Diagrams) диаграммы "сущность-связь".
На стадии проектирования ИС модели расширяются, уточняются и дополняются диаграммами, отражающими структуру программного обеспечения: архитектуру ПО, структурные схемы программ и диаграммы экранных форм.
Перечисленные модели в совокупности дают полное описание ИС независимо от того, является ли она существующей или вновь разрабатываемой. Состав диаграмм в каждом конкретном случае зависит от необходимой полноты описания системы [1].
2.3. Примеры комплексов CASE-средств
В заключение приведу примеры комплексов CASE-средств обеспечивающих поддержку полного жизненного цикла программного обеспечения. Здесь хотелось бы еще раз отметить нецелесообразность сравнения отдельно взятых CASE-средств, поскольку ни одно из них не решает в целом все проблемы создания и сопровождения ПО. Это подтверждается также полным набором критериев оценки и выбора, которые затрагивают все этапы ЖЦ ПО. Сравниваться могут комплексы методологически и технологически согласованных инструментальных средств, поддерживающие полный ЖЦ ПО и обеспеченные необходимой технической и методической поддержкой со стороны фирм-поставщиков. По мнению автора, на сегодняшний день наиболее развитым из всех поставляемых в России комплексов такого рода является комплекс технологий и инструментальных средств создания ИС, основанный на методологии и технологии DATARUN. В состав комплекса входят следующие инструментальные средства:
- CASE-средство Silverrun;
- средство разработки приложений JAM;
- мост Silverrun-RDM JAM;
- комплекс средств тестирования QA;
- менеджер транзакций Tuxedo;
- комплекс средств планирования и управления проектом SE Companion;
- комплекс средств конфигурационного управления PVCS;
- объектно-ориентированное CASE-средство Rational Rose;
- средство документирования SoDA [6].
Примерами других подобных комплексов являются:
- Vantage Team Builder for Uniface + Uniface (фирмы "DataX/Florin" и "ЛАНИТ");
- комплекс средств, поставляемых и используемых фирмой "ФОРС":
- CASE-средства Designer/2000 (основное), ERwin, Bpwin и Oowin (альтернативные);
- средства разработки приложений Developer/2000, ORACLE Power Objects (основные) и Usoft Developer (альтернативное);
- средство настройки и оптимизации ExplainSQL (Platinum);
- cредства администрирования и сопровождения SQLWatch, DBVision, SQL Spy, TSReorg и др. (Platinum);
- средство документирования ORACLE Book.
- комплекс средств на основе продуктов фирмы CENTURA:
- CASE-средства ERwin, Bpwin и Oowin (объектно-ориентированный анализ);
- средства разработки приложений SQLWindows и TeamWindows;
- средство тестирования и оптимизации приложений "клиент-сервер" SQLBench (ARC);
- средства эксплуатации и сопровождения Quest и Crystal Reports [8].
3. Анализ языков программирования
3.1. Обзор языков программирования
3.1.1. Языки программирования системного уровня
Чтобы осознать различие между языками описания сценариев и системными, полезно вспомнить историю развития последних. Впервые они появились в качестве альтернативы языкам ассемблера, позволяющим использовать в программе практически все особенности конкретной аппаратной подсистемы. Каждому утверждению такого языка соответствует ровно одна машинная команда, и программисту приходиться иметь дело с такими низко уровневыми деталями, как распределение регистров и последовательности вызова процедур. В результате написание и сопровождение крупных программ на языке ассемблера оказывается чрезвычайно сложным делом.
К концу 50-х годов начали появляться языки программирования более высокого уровня, такие как Lisp, Fortran, ALGOL. В них уже не было точного соответствия между языковыми конструкциями и машинными командами. Преобразование строк исходного кода в последовательности двоичных команд осуществлялось компилятором. Со временем их число пополнилось языками PL /1, Pascal, C, C++, Java. Все они менее эффективно используют аппаратуру по сравнению с языками ассемблера, но позволяет быстрее создавать приложения. В результате им удалось практически полностью вытеснить языки ассемблера при создании крупных приложений [2].
3.1.2. Языки программирования высокого уровня
Языки программирования системного уровня отличаются от ассемблеров, во-первых, тем, что они являются более высокоуровневыми, и, во-вторых, используют более строгий контроль типов. Термин “высокоуровневый” означает следующее: многие детали обрабатываются автоматически, а программисту для создания своего приложения приходится писать меньшее количество строк. В частности:
- Распределением регистров занимается компилятор, так что программисту не надо писать код, обеспечивающий перемещение данных между регистрами и памятью;
- Последовательности вызова процедур генерируются автоматически; программисту нет необходимости описывать помещение аргументов функции в стек и их извлечение оттуда;
Для описания структур управления программист может использовать также ключевые слова, как if, while; последовательности машинных команд, соответствующие этим описаниям компилятор генерирует динамически [5].
3.1.3. Языки описания сценариев
Языки описания сценариев, такие как Perl, Python, Rexx, Tcl, Visual Basic и языки оболочек UNIX, предполагают стиль программирования, весьма отличный от характерного для языков системного уровня. Они предназначаются не для написания приложения с “нуля”, а для комбинирования компонентов, набор которых создается заранее при помощи других языков. Например, Tcl, Visual Basic могут использоваться для построения пользовательских интерфейсов из имеющихся элементов управления, а языки описания сценариев для оболочек UNIX применяются для формирования “конвейеров” обработки потоков данных из набора стандартных фильтров. Языки описания сценариев часто применяются и для дополнения готовых компонентов новыми возможностями; однако эта деятельность редко охватывает создание сложных алгоритмов или структур данных, которые уже обычно бывают уже заложены в компоненты. Иногда языки описания сценариев даже называют связующими или языками системной интеграции.
