Function VibClassDet (ClassDet: String;

PodClass: String; Group: String;

MaxDlin: Integer; MaxDiam: Integer;

Cheroh: Real; Tochn: String;

Material: String; Termoobr: String;

Pokr: String; VidZagot: String): String [11]

Затем вызывается функция ввода основных поверхностей - In_Layer. Функция заполняет массивы элементов поверхностей КodOsnPov: Array [1. .50] of integer; PostDiam: Array [1. .50] of Boolean; RezPov: Array [1. .50] of Boolean; возвращает количество введеных поверхностей. Массивы обьявлены глобально. Функция обьявлена так: Function In_Layer: Integer. Количество и вид поверхностей подсчитывается и вводятся с чертежа детали.

Затем вызывается функция ввода отверстий - In_Otv. Функция заполняет массивы элементов отверстий KodOtv: Array [1. .50] of integer; RezOtv: Array [1. .50] of Boolean; возвращает количество введеных отверстий - KolvoOtv. Массивы обьявлены глобально. Функция обьявлена так: Function In_Otv: Integer. Количество и вид отверстий вводится с чертежа.

Затем вызывается процедура ввода торцев - In_Torc. Передаваемые параметры:

KolvoOtv: integer - количество диаметральных внутренних размеров;

KolvoPov: integer - количество диаметральных внешних размеров.

Возвращаемые параметры:

Torc: Array [1. .100,1. .100] of Boolean массив торцев на диаметрах;

KodTorc: Array [1. .1000] of Integer массив кодов торцев;

VidTorc: Array [1. .1000] of Boolean массив вида торца (сфера или обычный торец).

Описание обьявления процедуры приведено на рисунке 2.2.

Procedure In_Torc (KolvoOtv, KolvoPov: integer;

Var Torc: Array [1. .100,1. .100] of Boolean;

VarKodTorc: Array [1. .1000] of Integer;

VarVidTorc: Array [1. .1000] of Boolean);

Рисунок 2.2 - Обьявление процедуры In_Torc

Затем идет вызов процедура ввода галтелей, фасок и канавок - In_GFK. Передаваемые параметры:

KolvoOtv: integer - количество диаметральных внутренних размеров;

KolvoPov: integer - количество диаметральных внешних размеров;

Torc: Array [1. .100,1. .100] of Boolean - массив торцев.

Возвращаемые параметры:

Faska: Array [1. .150,1. .150] of Boolean - массив фасок:

FaskaKod: Array [1. .150,1. .150] of LongInt -массив кодов поверхностей;

Galt: Array [1. .150,1. .150] of Boolean - массив галтелей;

GaltKod: Array [1. .150,1. .150] of LongInt - массив кодов галтелей;

Kanavki: Array [1. .150,1. .150] of Boolean - массив канавок;

KanavkiKod: Array [1. .150,1. .150] of LongInt -массив кодов канавок.

Описание обьявления процедуры приведено на рисунке 2.3.

Procedure In_GFK (

VarFaska: Array [1. .150,1. .150] of Boolean;

Var FaskaKod: Array [1. .150,1. .150] of LongInt;

VarGalt: Array [1. .150,1. .150] of Boolean;

VarGaltKod: Array [1. .150,1. .150] of LongInt;

VarKanavki: Array [1. .150,1. .150] of Boolean;

VarKanavkiKod: Array [1. .150,1. .150] of LongInt;

KolvoOtv: integer;

KolvoPov: integer;

Torc: Array [1. .100,1. .100] of Boolean);

Рисунок 2.3 - Обьявление процедуры In_GFK

Затем идет вызов функции ввода обозначений линейных размеров - In_Lin. Передаваемые параметры:

Torc: Array [1. .100,1. .100] of Boolean - массив торцев.

Возвращаемые параметры:

LinDimTorc: Array [1. .100,1. .100] of String [2] - массив обозначений линейных размеров.

Обьявление функции приведено на рисунке 2.4

Function In_Lin (

Torc: Array [1. .100,1. .100] of Boolean

): LinDimTorc: Array [1. .100,1. .100] of String [2] ;

Рисунок 2.4 - Обьявление функции In_Lin

После вызова всех функций пользователь может сохранить спроектированную комплексную деталь в файл, формат описания которого приведен выше.

2.3 Разработка программного модуля

Разработанный программный модуль для реализации интерфейса программно - методического комплекса, представляет собой окно в стиле Windows имеющее статусную строку и иерархически вложенное меню программы.

Структура меню представляет собой разделенные по функциям вложенные выпадающие подменю, передающие управление на те программные модули, в функции которого входит выполнение выбранного пункта подменю. Интерфейс разработан максимально удобным и понятным для конечного пользователя, знакомого с работой в операционной системе Windows.

В главном меню собраны все функции модулей комплекса, что обеспечивает быстрый вызов любых необходимых действий. Наиболее часто используемые пункты меню имеют клавиатурный эквивалент. Возле каждого пункта меню отображена характерная пиктограмма, улучшающая запоминание и восприятие интерфейса.

В статусной строке приложения отображается текущее время и свободные системные ресурсы. Там же возможен вывод подсказок пользователю в виде бегущей строки.

Окно программно - методического комплекса при минимизации сворачивается в системный трэй (место рядом с часами Windows), что позволяет высвободить место на панели задач для других приложений, и в то же время дает быстрый доступ к окну программы, при помощи одного щелчка "мыши".

Интерфейс имеет справочную систему, в которой изложены основные понятия используемые при проектировании техпроцессов.

Структура меню интерфейса ПМК приведена в приложении Г на рисунке Г.1.

2.3.1 Описание элементов главного меню ПМК

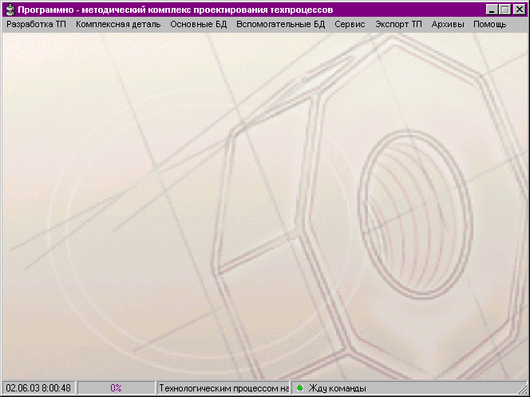

О бщий вид интерфейса приведен на рисунке 2.5.

Рисунок 2.5 - Общий вид интерфейса ПМК

Главное меню состоит из следующих элементов:

"Разработка ТП";

"Комплексная деталь";

"Основные БД";

"Вспомогательные БД";

"Сервис";

"Экспорт ТП";

"Архивы";

"Помощь".

Подменю "Разработка ТП", приведено на рисунке 2.6, позволяет:

создать новый техпроцесс;

открыть техпроцесс незавершенный, готовый, из архива, из файла;

сохранить техпроцесс как незавершенный, готовый, из архива, из файла;

переместить техпроцесс в незавершенные, в готовые, в архив, в файл;

выбрать комплексную деталь;

ввести параметры заготовки;

ввести параметры детали;

ввести данные по торцам;

ввести данные по отверстиям;

ввести припуски по торцам;

ввести линейные размеры;

просмотреть текст спроектированного ТП.

Рисунок 2.6 - Подменю "Разработка ТП"

Подменю "Комплексная деталь", приведено на рисунке 2.7, управляет работой с комплексной деталью и позволяет:

создать новую деталь;

сохранить комплексную деталь как незавершенную, готовую, в архив, в файл;

открыть комплексную деталь из незавершенных, из готовых, из архива, из файла;

выбрать класс детали по классификатору;

написать типовой техпроцесс;

ввести основные поверхности комплексной детали;

задать отверстия;

задать торцы:

задать галтели, фаски, канавки;

задать обозначения линейных размеров;

сохранить типовой ТП как незавершенный, как готовый.

Рисунок 2.7 - Подменю "Комплексная деталь"

Подменю "Основные БД", приведено на рисунке 2.8 - работа с основными базами данных (оборудование, режущий инструмент, измерительный инструмент, вспомогательный инструмент, приспособления, обрабатываемый материал, способы установки и крепления детали, точностные и чистовые характеристики поверхностей), позволяет просматривать, удалять, редактировать данные в соответствии с правами пользователя.

Р исунок 2.8 - Подменю "Основные БД"

П одменю "Вспомогательные БД", приведено на рисунке 2.9 - работа со вспомогательными базами данных (условия обработки, виды работ, нормы времени, комментарии, тексты обработки поверхностей, техпроцессы индивидуальные и типовые, индивидуальные и комплексные детали, классификатор), позволяет просматривать, удалять, редактировать данные в соответствии с правами пользователя.

Рисунок 2.9 - Подменю "Впомогательные БД"

Подменю "Сервис", приведено на рисунке 2.10 - содержит сервисные функции, облегчающие работу пользователя с программным комплексом. Содержит элементы:

"Настройки" - содержит подменю, где можно включить или выключить автосохранение, интерактивные подсказки. Отсюда можно сменить имя пользователя и войти с другими правами на работу с базами данных. Менеджер окон поможет ориентироваться в многооконном интерфейсе комплекса. Вызываемые функции будут применяться к активному окну;

"Просмотр чертежей" - запускает просмотрщик чертежей в формате AutoCAD2000;

"Калькулятор - вызывает калькулятор Windows;

"AutoCAD 2000" - запускает AutoCAD 2000;

"Блокнот" - вызов блокнота Windows.

Рисунок 2.10 - Подменю "Сервис"

Подменю "Экспорт ТП" - позволяет сохранить спроектированный техпроцесс в форматах Microsoft Word, Microsoft Excel, текстовый. Пункт "Передать" - позволяет передать техпроцесс в Microsoft Word, Microsoft Excel, блокнот для дальнейшей работы.

Подменю "Архивы" - предоставляет пользователю возможность работать с архивами техпроцессов (типовыми и индивидуальными), а так же с архивами деталей (комплексными и индивидуальными).

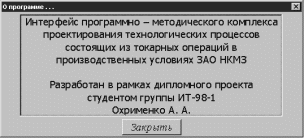

Подменю "Помощь" - позволяет получить доступ к справочной системе программного комплекса, можно вызвать оглавление справки или получить контекстно-зависимую помощь при помощи пункта "Справка". Тут можно просмотреть информацию о разработчиках программно-методического комплекса рисунок 2.11.

Рисунок 2.12 - Информация о разработчике интерфейса

2.4 Результаты использования разработанного программно - методического комплекса

2.4.1 Анализ работы ПМК проектирования токарных операций

Анализ работы спроектированного интерфейса показывает, что он позволяет осуществить быстрый доступ к основным функциям, является наглядным и интуитивно понятным. Удобно организована работа с архивами техпроцессов, комплексных и индивидуальных деталей. Спроектированный интерфейс может быть использован для работы в учебных целях и как каркас для будущих разработок предложенных к разработке модулей. Наглядный интерфейс позволит значительно облегчить работу с комплексом, а значит позволит освоить больше учебно-методического материала. При использовании слайдов демонстрирующих различный технологический инструмент, станки и визуализацией поэтапной обработки детали, динамики работы станков, программно-методический комплекс позволит значительно углубить практические знания в области технологии машиностроения, как студентам специальных направлений, так и студентам, слабо знающим этот предмет.

3. Экономические расчеты

3.1 Расчет капитальных затрат на создание программного изделия

Капитальные вложения в создание программного изделия носят единовременный характер и определяются по формуле [14]:

K=K1+K2+K3,

где К1 - затраты на оборудование (стоимость приобретения компьютеров, периферийных устройств;

К2 - затраты на программные продукты;

К3 - затраты на создание программного продукта.

Так как разрабатываемое программное обеспечение не требует закупки нового оборудования, то К1=0. Затраты на программное обеспечение - компакт-диск с Delphi 5.0 Enterprise, равны 16 грн.

Затраты на создание программного продукта определим по формуле (3.1):

К₃=З₁+З₂+З₃, (3.1)

где З₁ - затраты труда программистов-разработчиков;
