ПЛАН ПОМЕЩЕНИЯ СЕРВЕРНОЙ СТАНЦИИ
а
b
c
d

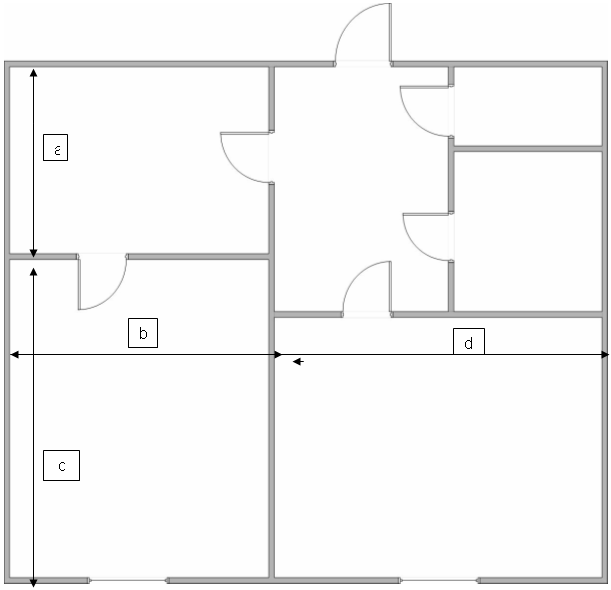

Рисунок К.1 – План помещения серверной станции
a = 3 м;
b = 5 м;
с = 10 м;
d = 7 м.
ПРИЛОЖЕНИЕ Л
РАСПОЛОЖЕНИЕ ДОМОВ «ДОМАШНЕЙ» ЛОКАЛЬНОЙ СЕТИ

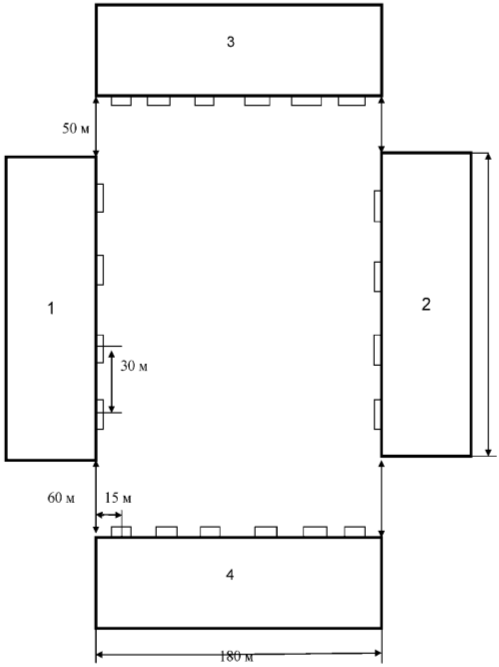

Рисунок Л.1 – План расположения домов
ПРИЛОЖЕНИЕ М
РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ И КАБЕЛЕЙ В ПОМЕЩЕНИИ СЕРВЕРНОЙ СТАНЦИИ

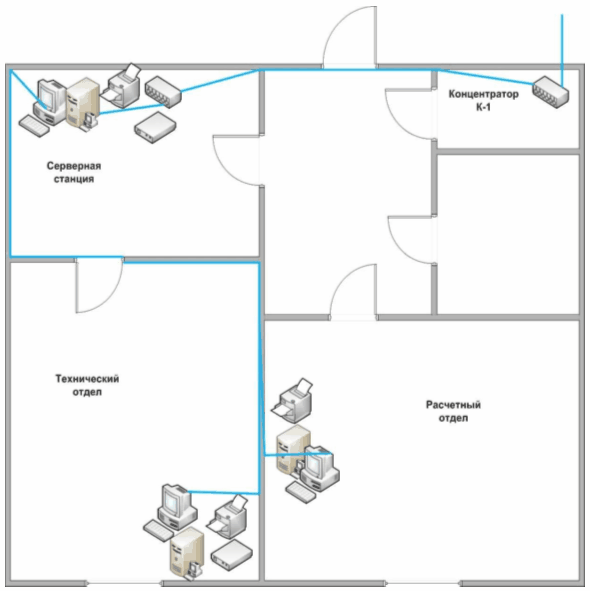

Рисунок М.1 – Расположение кабелей и оборудования
ПРИЛОЖЕНИЕ Н
СМЕТНАЯ СТОИМОСТЬ ОБОРУДОВАНИЯ, МАТЕРИАЛОВ И ПО
Таблица Н.1 – Сметная стоимость оборудования и материалов проектируемой локальной сети
| Наименование оборудования | Цена, единицы, грн. | Количество, единицы измерения | Общая стоимость, грн. | |
| Core i7 Quad; i7-930 2,8 GHz, ASUS P6T, 12288 mb DDR3, HDD 2 Tb, 1 Gb ATI Radeon HD 5850, Asus DVD-RW, FDD 3.5 | Сервер | 14 900,00 | 1 шт. | 14900,00 |
| Core i7 Quad; i7-930 2,8 GHz, ASUS P6T, 3072 mb DDR3, HDD 500 Gb, 1 Gb ATI Radeon HD 5850 | Рабочая станция | 12000,00 | 2 шт. | 24000,00 |
| 17" LG L1742S-SF,cеребристо-черный,TFT | Монитор | 900,00 | 3 шт. | 2700,00 |
| D-LINK DFE-520TX Ethernet 10/100 | Модем | 120,00 | 1 шт. | 120,00 |
| COMPEX TP1016C E-net HUB 10Base-T 16 port - концентратор | Концентратор | 1071,6 | 52 шт. | 55723,2 |
| FTP 5e cat | Кабель | 3,2 | 10 м | 32,0 |
| Кабель UTP 5E Cat | Кабель | 2,72 | 1735 м | 4719,2 |
| ПТСРВ 0,75х3 | Кабель | 1,7 | 72м | 122,4 |
| RJ-45 5-е кат | Разъем | 0,7 | 52 шт. | 36,4 |
| МК -2/2 15х50х20 | Монтажные коробки | 200,0 | 51 шт. | 10200,0 |
| КК –ПЭ 75х20 мм | Кабель-каналы | 27,0 | 50 м | 1350,0 |
| ВСЕГО | 113903,20 | |||
Таблица Н.2. Спецификация программного обеспечения
| Программное обеспечение | Цена (грн.) | Кол-во | Стоимость (грн.) |
| Windows Server 2003 | 1700,00 | 1 | 1700,00 |
| Microsoft Windows ХР | 800,00 | 3 | 2400,00 |
| Microsoft Office 2007 Russian | 1800,00 | 3 | 5400,00 |
| ESET Smart Security | 300,00 | 3 | 900,00 |
| IPGuard v.3.11 | 479,92 | 1 | 479,92 |
| WinRar | 500,00 | 3 | 1500,00 |
| FlashGet v.1.71 | 0 | 3 | 0 |
| Opera v.10.52 | 0 | 3 | 0 |
| Другое ПО | 380,00 | 1 | 380,00 |
| Всего | 12759,92 | ||
ПРИЛОЖЕНИЕ Н
СТОИМОСТЬ МОНТАЖА, УСТАНОВКИ ОБОРУДОВАНИЯ
Таблица Н.3 - Стоимость монтажа и установки оборудования
| Наименование | Количество | Цена за ед., грн. | Сумма, грн.. |
| Установка серверного оборудования | 1 | 100,00 | 100,00 |
| Прокладка кабеля в коробе | 1500 | 2,00 | 3000,0 |
| Обжим кабеля | 52 | 1,00 | 52,0 |
| Крепление монтажных коробов | 51 | 20,00 | 1020,0 |
| Подключение сетевого кабеля | 53 | 1,00 | 53,0 |
| Непредвиденные расходы 10% | 10% | - | 422,5 |
| ВСЕГО: | 4647,5 | ||
ПРИЛОЖЕНИЕ О
АНАЛИЗ СТОИМОСТИ ПО В УКРАИНЕ
| Наименование ПО | Стоимость, грн. |
| Windows 7 Home Basic 32-bit Russian 1pk DVD F2C-0020 | 659,00 |
| Windows 7 Professional 32-bit Russian 1pk DVD | 1 435,00 |
| Windows Server 2003 | 1700,00 |
| Windows XP Professional | 800,00 |
| Microsoft Office 2007 Russian | 1800,00 |
| WinRar | 500,00 |
| Windows Server Standart 2008 Russian OLP NL | 5468,00 |
| Vista Home Premium | 952,00 |
ПРИЛОЖЕНИЕ П
ХАРАКТЕРИСТИКАWINDOWS SERVER 2008
Позволяет управлять веб-сервером с помощью интернет-платформы для приложений и служб Internet Information Services 7.0. Internet Information Server (IIS) 7 и .NET Framework 3.0 формируют платформу для разработки приложений, которые связывают работников друг с другом и с данными, обеспечивая совместное использование и обработку информации.
Операционная система поддерживает виртуализацию нескольких операционных систем, среди которых Windows, Linux и ряд других, на одном сервере. Шлюз служб терминалов и группа удаленных приложений служб терминалов обеспечивают удаленный доступ и интеграцию приложений с локальным настольным компьютером, позволяя быстро и удобно развертывать приложения без использования сети VPN.
Windows Server 2008 защищает сервера сети, данные и учетные записи пользователей от сбоев и вторжений. Диспетчер серверов ускоряет установку и настройку серверов и упрощает текущее управление серверными ролями из единой консоли. Windows PowerShell, новая оболочка с интерфейсом командной строки, поддерживающая более 130 средств и встроенный язык программирования, позволяет администратору автоматизировать выполнение постоянных операций по управлению системами на нескольких серверах.
Под индивидуальные потребности пользователя разработаны две версии операционной системы. Windows Server 2008 Standard Edition разработана специально для малого бизнеса и небольших отделов компаний поддерживает основные серверные возможности для большинства серверных ролей и функций. Он поддерживает как полную установку, так и установку основных компонентов сервера.
