Кроме вышеназванных пакетов и программ есть еще множество других средств для визуализации инженерных и научных расчетов – от сложных и универсальных, до простых, узкоспециальных. Но для своих специфических применений разработчики отдельных подсистем САПР разрабатывают свои пакеты или покупают и настраивают уже существующие стандартные пакеты.

1.2 Описание визуализатора Compaq Array Visulizer.

Array Visualizer (AV) фирмы Compaq позволяет наблюдать как данные числовых массивов, так и их графическое представление. AV содержит в качестве ядра графическую библиотеку OpenGL процедуры которой обеспечивают графический вывод. Дополнительно AV позволяет манипулировать графическими данными, предоставляя возможности для перемещения, поворота и масштабирования изображения, а также для изменения способа его представления на экране. AV содержит:

1. автономно запускаемое приложение, выполняющее отображение данных

2. библиотеку Aview процедур, вызываемых из приложений Фортрана и предназначенных для управления ОМ

3. ActiveX-процедуры библиотек Avis2D и AvisGrid

4. дополнительные визуальные средства

Массив, переданный AV, отображается в двух видах:

1. в виде числовой таблицы, выводимой в верхней части окна AV

2. в графическом виде как трехмерное изображение (3D-вид), или как цветовая карта, или как векторные граф, или как рисунок на плоскости.

Процедуры библиотеки Aview позволяют приложениям CVF или Visual C++ отображать (посредством OLE-автоматизации) данные массива, применяя AV. Также данные массива можно сохранить в виде файла, который загружается в AV в процессе его автономного использования.

ActiveX-процедуры (OCX) библиотек Avis2D и AvisGrid могут быть использованы любой поддерживающей автоматизацию средой, например Visual C++, Visual Basic или CVF, для отображения массивов в разнообразных графических видах. Процедуры Avis2D обеспечивают при выполнении графического вывода более 100 свойств, методов и событий; процедуры AvisGrid применяются для создания представляющих массивы таблиц и предоставляют около 30 свойств, методов и событий.

Возможны несколько вариантов употребления AV. Они, а также присущие им преимущества и недостатки перечислены в следующей таблице:

Отображение массивов.

Массивы отображаются в следующих видах:

1) 3-D вид или Height Plot (рис 1):

р ис 1.

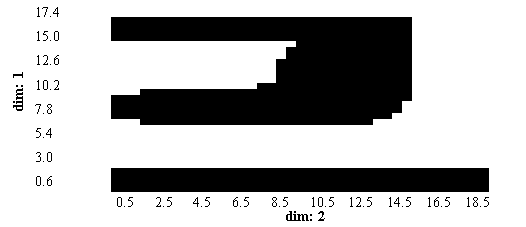

1. Растровая карта (контрастная заливка) или Image Map(рис 2):

р ис 2.

1. В екторный граф, или Vector Graph. (В данной работе не используется).

рис. 3

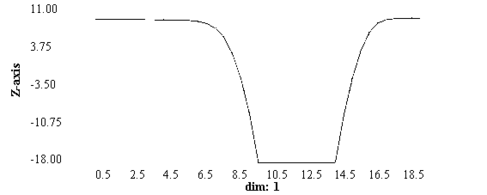

1. График или Plane View (рис 3):

Перечисленные режимы могут быть заданы как в AV непосредственно, так и в программе, из которой AV запускается. В AV переключение режима выполняется либо из меню, либо в результате выбора соответствующей иконки.

Для вращения изображения достаточно разместить мышь на поле графического вывода, нажать левую кнопку мыши и затем, оставаясь на поле вывода, перемещать мышь в произвольном направлении.

1.3 Описание библиотеки функций Array Visualizer.

Ввиду сложности создания Windows-приложений, а также того, что ActiveX-компонента Avis2D не корректно отображает одномерные массивы было решено использовать непосредственно оболочку Array Viewer в совокупности с программой, расширяющей его возможности, а так же служащей более простым интерфейсом между программой инженера и AV. Для создания программы был применен подход с использованием fagl- и fav- процедур. Программа писалась на языке CVF v6.5.

Опишем процедуры API AV, встраивание которых в приложение позволяет запускать AV, передавать ему массив, управлять изображением.

FAGL - подпрограммы.

Параметры fagl подпрограмм:

Для вызова приведенных выше подпрограмм в использующем их программном компоненте следует выполнить ссылку:

Use avdef ! Ссылка на модуль avdef.f90

Модуль AVDEF содержит интерфейсы fagl-подпрограмм.

Перечисленные подпрограммы обычно используются следующим образом:

1. до отображения массива array вызовите faglStartWatch с параметром array;

2. если необходимо отображать массив, имея нижнюю левую границу, отличную от единицы, примените faglLBound;

3. для отображения сообщения, сопровождающего выводимые данные, вызовите faglName;

4. для запуска AV и отображения массива array вызовите faglShow с первым параметром, равным array. AV будет функционировать до тех пор, пока не выполнена команда faglClose;

5. если хранимые массивом данные подверглись изменениям, то для их отображения вызовите faglClose;

6. для сохранения массива array в виде файла с расширением AGL (Array Graphing Language) вызовите faglSaveAsFile, использовав array в качестве первого параметра. При этом AV может быть некактивным;

7. при необходимости можно вызвать faglGetShareName и получить строку filename, позволяющую процедурам Avis2D и AvisGrid осуществлять доступ к памяти, занятой массивом.

8. после завершения просмотра массива вызовите faglEndWatch.

Для массивов отображаемых в AV рекомендуется использовать атрибут !DEC$ATTRIBUTES array_visualizer :: array. Действие этого атрибута таково: память, занимаемая массивом array, используется и AV и приложением. При отсутствии атрибута будут созданы две области данных array и при каждом обновлении массива после вызова faglUpdate данные будут копироваться из области, принадлежащей приложению, в область, используемую AV.

Заметим, что DEC-атрибут ARRAY_VISUALIZER может быть применен только с динамическими объектами, т.е. объектами, обладающими атрибутом PIONTER или ALLOCATABLE.

FAV - подпрограммы.

Fav – подпрограммы управляют AV и обеспечивают взаимодействие AV с приложением. Как правило, fav- и fagl- подпрограммы используются совместно. Fav – подпрограммы подразделяются на группы, имеющие названия:

• запуск AV

• доступ к данным

• зона вывода

• фильтрация данных

• палитра

• оси координат

• выбор

• виды изображений

• 3D вид

• растровая карта

• векторный граф

• отображение данных

• камера

• маркер

• разное

Работа с fav-подпрограммами станет возможной после выполнения ссылки:
