Текст из файла (страница 6)

Данный этап выполнялся специализированной фирмой ООО «СетьСтройСервис» имеющей сертификаты на проведение работ связанных с построением телекоммуникационных структур и штат квалифицированных специалистов, которыми был проведен монтаж и пуско-наладка. Руководителями организаций заказчика и подрядчика был подписан акт о приемке выполненных работ.

3.1.7 Итог проектирования беспроводной сети внутри здания главного офиса

В итоге выполнения раздела 3.1 был спроектирован и реализован участок сети предприятия ООО «Спецтехмонтаж», обеспечивающий возможность беспроводного подключения к локальной вычислительной сети предприятия на всей территории здания главного офиса. Реализованная сеть отвечает всем критериям, выдвинутым в пункте 3.1.1, она современна, легко масштабируема и имеет современный уровень информационной безопасности.

3.2 Проектирование беспроводной сети между главным офисом и территорией удаленного производственного цеха

3.2.1 Постановка задачи

Беспроводная сеть между зданием главного офиса и удаленным цехом должна быть спроектирована с учетом следующих факторов:

• Пропускная способность сети должна быть не менее 0,06 Мб/с (данные получены на этапе моделирования информационных потоков - раздел 2);

• Сеть должна соответствовать современным стандартам безопасности (требования заказчика);

• На работу сети не должны влиять электромагнитные помехи, создаваемые в результате процесса жизнедеятельности города Ставрополь (требования заказчика);

• Сеть должна быть построена в соответствии со стандартом IEEE 802.16 (WiMAX) (выводы - раздел 1.7).

3.2.2 Выбор топологии беспроводной сети

В пункте 3.1.2 были рассмотрены основные типы архитектуры и режимы работы беспроводных сетей. Для решения поставленных задач целесообразно применить одноранговую архитектуры взаимодействия элементов сети и использовать режим работы мост «точка – точка» (Bridge). Такая архитектура продемонстрирована на рисунке 3.4.

Рис. 3.4 Режим Мост (Bridge) или «точка-чточка»

Выбранная архитектура позволит организовать сеть на большом расстоянии, а так же исключит принципиальную возможность несанкционированного подключения злоумышленников к данной сети, что существенно повышает безопасность и конфиденциальность данных передаваемых по средствам проектируемой вычислительной сети.

3.2.3 Выбор активного сетевого оборудования

Главной особенностью участка сети между удаленным цехом и зданием главного офиса является расстояние между этими объектами равное 15 километров. Целью стоит организация надежного и быстрого беспроводного канала связи.

Здесь очень важен тот факт, что в соответствии с законом об использовании радиочастот, организация каналов связи на частоте от 2 ГГц до 11 ГГц и расстоянием свыше 5 километров возможна только через провайдера. Который в свою очередь должен быть зарегистрирован в Государственной Службе по Радио Частотам (ГКРЧ) и имеет соответствующие сертификаты и разрешения на предоставление сервисов такого рода.

Учитывая пожелания заказчика, в этом вопросе, в качестве такого провайдера было выбрано ЗАО «БиЛайн». Помимо предоставления права пользования определенной частотой ЗАО «Билайн» предоставляет свое оборудование в аренду за соответствующую абонентскую плату, при этом ответственность за сохранение его работоспособности несет компания провайдер.

Характеристики оборудования предоставляемого провайдером приведены ниже:

PaketWave1000

Базовая станция PW1000-4WSS

4-x секторная базовая станция с двумя блоками питания.

Скорость передачи на сектор 20Мбит/с

Сетевая скорость на сектор 14Мбит/с

Частотные диапазоны: 2.5-2.689 ГГц, 3.4-3.7 ГГц, 5.725-5.925 ГГц

Режим дуплекса: TDD

Модуляция: QPSK и 16 QAM

Сетевой порт: 100Base-T Fast Ethernet

Монтаж в стойку или настольный вариант

2 дублирующих блока питания - горячий резерв

Сеть переменного тока 85-265 В, 47-63 Гц

Сеть постоянного тока 40-60 В

Потребляемая мощность 360 Вт (макс.)

PacketWave100

Абонентская станция PW110-25E

Состав: модем, приемопередатчик с разъемами для внешней антенны.

Сетевой порт: 10/1000Base-T Ethernet (RJ-45)

Сетевая скорость до 14Мбит/с

Режимы: Bridge/NAT/Router

Сеть переменного тока 100-245 В, 47-63 Гц

Потребляемая мощность 30 Вт

Модуляция: QPSK и 16 QAM

Следует отметить, что тарифный план, выбранный у провайдера, включает в себя такие пункты как предоставление оборудования в аренду, его доставка, монтаж, настройка и пуско-наладка. Объем трафика ограничивается только лишь возможностями оборудования. Стоимость данного тарифного плана составляет едино разовый платеж в размере 17000 рублей и 6000 рублей ежемесячная арендная плата.

Выводы: В ходе выполнения данного раздела было принято не совсем стандартное решение об аренде полосы радиочастот, и необходимого оборудования у провайдера ЗАО «Билайн».

3.2.4 Размещение сетевого оборудования

Как уже отмечалось от рационального размещения оборудования зависит количество затрат на пассивное оборудование и непосредственно качество связи. В нашем случае необходимо выбрать место размещения базовой станции WiMax, клиентской станции и внешних антенн. Базовую станцию имеет смысл разместить в подсобном помещении, находящемся над серверной комнатой на втором этаже главного офиса, а внешнюю антенну расположить на крыше в этом же месте. Так как от того на сколько короче провод внешней антенны зависит качество связи, в свою очередь размещение базовой станции над серверной комнатой позволит сократить расходы на кабель и сопутствующие расходные материалы. Расположение базовой станции схематично изображено на плане второго этажа главного офиса (см. Приложение 4).

В ходе анализа плана удаленного цеха (рис. 1.4) было принято решение об установки абонентской станции в подсобном помещении, обозначенном цифрой 2, а внешней антенны на его крыше. Такой выбор был сделан опять же, с целью экономии расходных материалов, так как подсобное помещение располагается в непосредственной близости от места размещения контрольно управленческого персонала, которому и требуется доступ к локальной вычислительной сети предприятия. Схематично место расположения абонентской станции показано на рисунке 3.5.

Рис. 3.5 Место расположения клиентской станции

3.2.5 Итог проектирования беспроводной сети между главным офисом и территорией удаленного производственного цеха

Стоит сразу же отметить, что рассмотрение этапов:

• Выбор и оценка количества пассивного оборудования;

• Монтаж и настройка сетевого оборудования.

были пропущены, поскольку ответственность за их выполнение берет на себя провайдер в лице ЗАО «БиЛайн».

При оформлении заказа на монтаж, настройку и пуско-наладку оборудования исходя из сделанных выводов в пункте 1.5 ЗАО «БиЛайн» были выдвинуты следующие требования:

• Размещение сетевого оборудования должно быть произведено согласно плану (см. Приложение 4 и рисунок 3.5);

• Подключение Базовой станции должно быть осуществлено к порту №12, коммутатора №3;

• Подключение Абонентской станции должно быть осуществлено напрямую к АРМ расположенному в офисном вагончике на территории контейнерного терминала;

• Настройка оборудования должна быть произведена таким образом чтобы АРМ был присвоен сетевой адрес из диапазона: 192.168.133.1-192.168.133.255.

В общем можно сказать, что в ходе выполнения проектирования сети на данном участке был выбран наиболее подходящий вариант реализации беспроводной сети удовлетворяющей всем критериям, выдвинутым в пункте 3.2.1.

3.3 Проектирование беспроводной сети между главным офисом и зданием склада временного хранения

3.3.1 Постановка задачи

Беспроводная сеть между зданием главного офиса и складами временного хранения должна быть спроектирована с учетом следующих факторов:

• Пропускная способность сети должна быть не менее 0,04 Мб/с (данные получены на этапе моделирования информационных потоков - раздел 2);

• Сеть должна соответствовать современным стандартам безопасности (требования заказчика);

• На работу сети не должны влиять электромагнитные помехи, создаваемые в результате процесса жизнедеятельности города Ставрополь (требования заказчика);

• Сеть должна быть построена в соответствии со стандартом IEEE 802.11g (Wi-Fi) (выводы - раздел 1.7).

3.3.2 Выбор топологии беспроводной сети

Причины выбора топологии и сама топология, а так же режим функционирования беспроводных устройств абсолютно аналогичны выводам, сделанным в пункте 3.2.2.

3.3.3 Выбор активного сетевого оборудования

Расстояние между зданием главного офиса и зданием склада временного хранения равно приблизительно 1,5 километра. Как было отмечено в пункте 1.7, для организации этого канала связи следует использовать стандарт 802.11g (Wi-Fi). Для организации канала связи на таком расстоянии с использованием выбранной в пункте 3.3.2 архитектуры сети и режима работы коммуникационного оборудования необходимо:

• Две одноканальных точки доступа стандарта IEEE 802.11g с возможностью подключения внешних активных антенн;

• Две внешних активных антенны с коэффициентом усиления не менее 21 dBi, и фронт направленностью не более чем 30х30 градусов;

• 4 адаптера Power of Ethernet.

Итак, тип оборудования выбран, необходимо выбрать производителя и конкретные модели устройств. Как было отмечено в пункте 3.1.3 из всех производителей для решения поставленных задач наиболее привлекательным, является производитель Cisco Systems. Был проведен поиск необходимого оборудования у производителя Cisco Systems и выбраны модели, удовлетворяющие всем предъявляемым условиям.

Вывод: При построении вычислительной сети следует использовать:

• в качестве двухканальных беспроводных точек доступа модель: Cisco Airnet 1020 Series 802.11x (2150 руб.);

• в качестве внешних активных антенн: Cisco TrendActiveNet TEW-AO30D (1580 руб.);

• в качестве адаптеров PoE: Cisco POES5-EU (150 руб.).

В определенном ранее количестве. Следующим этапом будет планирование размещения сетевого оборудования.

3.3.4 Размещение сетевого оборудования

Для организации канала беспроводной связи на расстоянии 1,5 километра необходимо обязательное соблюдение следующего условия: Активные антенны адаптеров должны находиться, в прямой видимости. Учитывая особенности местности, в которой находятся интересующие нас здания, а именно высота построек не более 2 этажей, активную антенну в главном офисе следует расположить в торце здания на втором этаже в районе серверной с целью экономии пассивного оборудования. Точка доступа расположиться на внутренней части стены, там, где установлена активная антенна (см. приложение 4). В здании склада временного хранения точка доступа будет установлена в месте размещения АРМ, а активная антенна закреплена на спец. вышке возведенной на крыше (рисунок 3.6). Для удобства точки доступа промаркированы следующим образом: AP7,AP8.

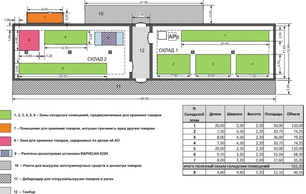

Рис. 3.6 Размещение активного оборудования в здании СВХ

3.3.5 Выбор и оценка количества пассивного оборудования

Необходимо произвести подключение 2 точек доступа, для этого необходимо следующее пассивное оборудование:

• Кабель UTP 5 категории (8 руб./м);

• Кабель канал средний (30 руб./м);

• Гофра 30 мм (7,5 руб./м);

• Разъем типа «папа» RJ-45 (1,5 руб./м);

• Спец. стойка для установки активной антенны на крыше здания СВХ (изготовление и монтаж стойки 3000 руб.).

Длина магистрали для каждой из точек доступа не превысит 5 метров, количество разъемов RJ-45 для подключения одной точки доступа равно 8, так как используются адаптеры питания PoE.

Вывод: В ходе выполнения данного этапа проектирования был определен четкий перечень и количество необходимого пассивного оборудования:

• Кабель UTP 5 категории – 10 м;

• Кабель канал средний - 10 м;

• Гофра 30 мм – 10 м;

• Разъем типа «папа» RJ-45 – 16 шт.

3.3.6 Монтаж и настройка сетевого оборудования
