Модели многих компьютерных систем прошлого были иерархическими и состояли из нескольких уровней. IBM-овский SNA и DEC-овский DNA, во времена их расцвета, показали здоровый спектр мэйнфреймов а также больших и малых миниЭВМ, использующих многоуровневую архитектуру с большим количеством вспомогательных персональных компьютеров на низших уровнях. Конечно, разница между таким взглядом и сегодняшней реальностью достаточно очевидна. Современные системы состоят из сети распределенных систем клиент\сервер, связанных посредством маршрутизаторов, мостов и шлюзов. Многие клиентские компьютеры и сервера обладают одинаковой производительностью, лишь небольшое количество их более мощные нежели остальные, включая многочисленные рабочие станции, редкие миниЭВМ и почти вымершие мэйнфреймы.

Устаревшая архитектурная модель состоит из пяти уровней (рис 6). Не смотря на то, что мир контрольных сетей не является настолько продвинутым, как компьютерный, его развитие в этом направлении неизбежно, благодаря преимуществам этой технологии для конечных пользователей. Децентрализация компьютерных систем приносит колоссальные вычислительные мощности туда, где при централизованной системе это было просто невозможно. Распределенное управление, аналогично, позволяет расширить круг управления. Распределенные системы контроля одноуровневой архитектуры установлены в офисных зданиях, жилых домах, гостиницах, на транспорте и др. Индустриальные системы контроля, загроможденные своим установленным оборудованием, задержались на старте, но теперь набирают скорость и развиваются в том же направлении. Системы управления одноуровневой архитектуры работают в газовых хранилищах, очистных сооружениях, заводах, металлургических комбинатах, автоматических производственных линиях, нефтепроводах и др. Микро PLC (Programmable Logical Controller) и сетевые микро PLC наиболее перспективное направление на рынке дискретного управления.

Рисунки 1.3., 1.4. и 1.5. показывают возможные стадии развития системной архитектуры от иерархической к одноуровневой.

Система, показанная на рисунке 1.3. похожа на большинство промышленных систем. На заводе каждая ячейка может состоять из множества подсистем, выполняющих управление различными функциями передвижения, монтажа, штамповки и другими действиями. Продукт передвигается от ячейки к ячейке по конвейерной линии в течение монтажного процесса. Каждая ячейка может быть оснащена PLC, встроенным PC, индустриальными компьютерами и т.д., управляющими неинтеллектуальными сенсорами и вводом/выводом. Традиционные системы автоматизации зданий и других систем могут быть сегментированы подобным образом.

Рисунок 1.4. показывает систему промежуточной архитектуры, состоящую из нескольких неинтеллектуальных сенсоров (S) и приводов (A), управляемых центральным контроллером, связанным с распределенными подсистемами, использующими интеллектуальные сенсоры (IS) и приводы (IA). Эти интеллектуальные сенсоры передают контрольные сигналы через одноуровневые соединения.

Рисунок 1.5. состоит только из интеллектуальных сенсоров и приводов. Распределенная система логически сегментирована по функциям для обеспечения модульной реализации. Сегментация с использованием маршрутизаторов локализует передачу информации для избежания ненужных взаимодействий устройств, позволяя ячейкам общаться между собой.

Такая распределенная система работает корректно при условии:

• достаточного адресного пространства;

• наличия логической сегментации системы, реализуемой посредством адресации и фильтрации трафика;

• производительность компьютеров, скорость обмена данными и размер пакета масштабируемы для каждого узла в зависимости от решаемой задачи управления.

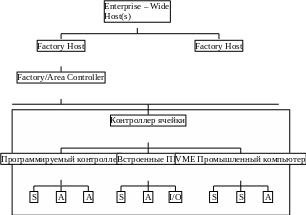

Рисунок 1.3. Традиционная иерархическая система.

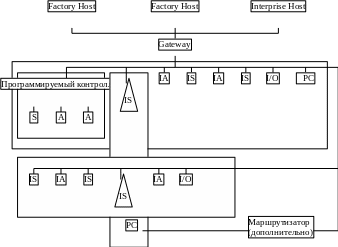

Рисунок 1.4. Переходная система с иерархическими и равноправными элементами.

IS

IA

IS

IA

Маршрутизатор

I/O

IS

IA

IS

IA

Маршрутизатор

I/O

IS

IS

IA

IS

Маршрутизатор

Рисунок 1.5. Распределенная система одноуровневой архитектуры.

Таблица 1.8.

1. Обзор протоколов передачи

Таблица 1.8. содержит информацию о важных сервисных протоколах для шины сенсоров/приводов, полученных в ходе дискуссии на тему системных требований. Для классификации используется семиуровневая модель OSI/ISO.

Семиуровневая модель OSI./ISO

1. Физический уровень - фактическая передача битов по передающей среде, связан с аппаратурой - разъемами, сетевыми платами.

2. Уровень линии передачи данных - обеспечивает связь с фактическим потоком битов на физическом уровне, осуществляет сборку и разборку потока битов на кадры.

3. Сетевой уровень - определяет фактический путь данных между узлами сети, обеспечивает адресацию и маршрутизацию пакетов.

4. Транспортный уровень - организует связь сетевого и сеансового уровня, выполняет сборку и разборку сегментов передачи.

5. Сеансовый уровень-управление сеансом главного компьютера.

6. Уровень представления данных - кодировка и декодировка фактических данных.

7. Прикладной уровень-организация взаимодействия с пользователем.

2. Обзор возможных решений

Соглашение о терминологии. Один из факторов, скрывающих тот факт, что обычные платформы могут работать в различных областях производства является вавилонской башней имен этих сетей. Термины “fieldbus”, сеть сенсоров/приводов, сенсорная сеть, управляющая сеть, существовали и раньше, а термин “приборная сеть” появился недавно.

В чем отличие “fieldbus” от управляющей сети (control network)? “Field” инструментарий является более совершенным средством, чем аналоговые сенсоры или составные сенсоры, так же как рабочие станции более совершенны, чем персональные компьютеры. Следует заметить, что на каждый “field instrument” (полевой инструмент) приходится порядка 10 датчиков. Таким образом, для подключения этих устройств к общей сети в стиле “control network”, необходимо использовать “fieldbus”. Если мы используем разнородные устройства, то необходимо использовать разнородные способы подключения. Общая шина, обеспечивающая потребности “field instruments” (полевых инструментов) в вычислительных ресурсах и данных, а также потребности недорогих датчиков, решает обе проблемы.

Приборная сеть определяется как сеть, которая в первую очередь включает в себя дискретные сенсоры. Таким образом, промышленные клиенты сталкиваются с тремя названиями: “fieldbus”, управляющая сеть и приборная сеть.

В независимости от названий, производственные группы работают над выработкой стандарта для шины, соединяющей сенсоры и приводы в промышленной автоматизации, автоматизации зданий, на транспорте и в медицинских системах. В некоторых случаях еще остались группы, занимающиеся удовлетворением требований подсистем в этих областях. Например, в области автоматизации зданий специалисты ASHRAE недавно занялись проблемами управления освещением, пожарной сигнализации, контроля доступа, начав с нужд систем кондиционирования и вентиляции. Прилагаются усилия для выработки решений в области транспортных систем, в том числе метро, железных дорог, локомотивов, сигнальных систем, самолетов, кораблей, подводных лодок, машин, автобусов и грузовиков.

Подобная независимая инициатива была проявлена в Интеллектуальных Авто Дорожных Системах (IVHS) для автоматизации сбора оплаты, создания интеллектуальных перекрестков и других, более футуристических интеллектуальных систем управления движением, таких как караваны машин с автоматическим управлением. Все эти проекты связаны с одними конечными устройствами - сенсорами и приводами. С точки зрения связи приложений, конфигурирования и диагностики, существует несколько сходных и различных требований. Уникальные требования могут быть удовлетворены различными дополнениями к основной технологии.
