Собранные «элементарные» характеристики, затем собираются в более общие по всему интервалу.

Первая используемая для этого функция – это функция Integrate().

В этой функции собираются следующие характеристики:

• CPU_time

• MPI_time

• SendRecv_time

• CollectiveAll_time

• AllToAll_time

• Comm_time(Общее время коммуникаций)

• Idle_time(время бездействия)

• Potent_sync

• Time_variation

• T_start

Все они уже являются характеристиками всего интервала.

Далее происходит вычисление уже не общих, а сравнительных характеристик. Зная все эти компоненты на каждом процессоре для интервала, мы находим процессоры с максимальным, минимальным значением по времени, а также среднее значения всех характеристик.

После функции Integrate() вычисляется полезное время calculateProductive(), потом время запуска - calculateExecution(),

эффективность распараллеливания - efficiency(), и, наконец, потерянное время – calculateLost().

На этом сбор и анализ информации оканчиваются. Следующий этап, это генерация соответствующих текстовых выдач. Эти выдачи представляют собой текстовый файл и имеют следующий вид (Пример).

Пример. Текстовый файл с итоговыми характеристиками.

Interval (LineNumber = 153 SourceFile = exch.c) Level=0 EXE_Count=1

---Main Characteristics---

Parallelization Efficiency 0.978833

Execution Time 2.079975

Processors 4

Total Time 8.319900

Productive Time 8.143794 (CPU MPI)

MPI время на одном процессоре считается полезным, а на остальных - потерянным

Lost Time 0.176106

---MPI Time 0.173490

---Idle Time 0.002616

Communication Time 0.076563

*****SendRecv Time 0.013295

*****CollectiveAll Time 0.063268

*****AllToAll Time 0.000000

Potential Sync. 0.068763

Time Variation 0.001790

Time of Start 0.000000

---Comparative Characteristics---

Tmin Nproc Tmax Nproc Tmid

Lost Time 0.033087 3 0.060057 0 0.044026

Idle Time 0.000000 1 0.000898 0 0.000654

Comm. Time 0.006597 3 0.034854 0 0.019140

MPI Time 0.032259 3 0.059159 0 0.043372

Potential Sync. 0.001800 0 0.029369 3 0.017190

Time variation 0.000161 1 0.000607 3 0.000447

Time of Start 0.000000 0 0.000000 0 0.000000

Для каждого интервала выдается следующая информация:

• имя файла с исходным текстом MPI-программы и номер первого оператора интервала в нем (SourceFile, LineNumber);

• номер уровня вложенности (Level);

• количество входов (и выходов) в интервал (EXE_Count);

• основные характеристики выполнения и их компоненты (Main characteristics);

• минимальные, максимальные и средние значения характеристик выполнения программы на каждом процессоре (Comparative characteristics);

При выдаче характеристик их компоненты располагаются в той же строке (справа в скобках), либо в следующей строке (справа от символов “*” или “-“).

Информация о минимальных, максимальных и средних значениях характеристик оформлена в таблицу. Также есть информация обо всех характеристиках на каждом процессоре.

2. Визуализация

Следующим этапом после того, как все необходимые характеристики собраны, является этап визуализации.

Этот этап необходим, так как хотя текстовый файл содержит всю необходимую информацию, при большом числе интервалов пользоваться им не очень удобно. Кажется целесообразным, что, так как интервалы “отображались” логически в виде дерева, то и визуализировать их нужно в виде дерева. Было выбрана форма отображения, аналогичная древовидной организации файловой структуры данных на дисках. Соответственно, каждый интервал доступен из своего родителя, интервалы нижних уровней отображаются правее. Также при нажатии на интервал, в текстовое поле

выводится информация обо всех характеристиках именно этого интервала.

Это значительно облегчает поиск необходимой для анализа области.

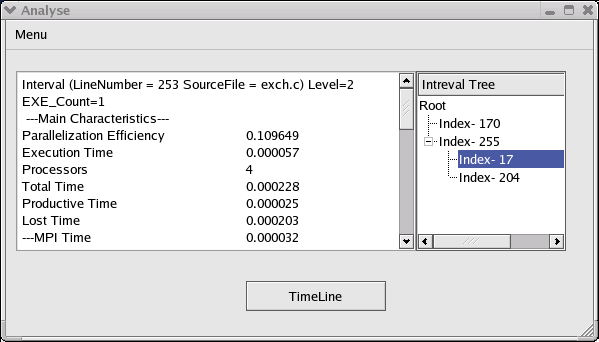

Рис.6. Окно программы анализа.

Также полезным для представления общей картины запуска является упорядоченный по времени список событий. При этом используется так называемый (TimeLine), все события отображаются на линии определенным цветом в соответствии со временем, когда они произошли. Это позволяет отслеживать не просто нужную область, а точно интересующее событие.

Используя механизм Tooltip’ов, пользователь получает возможность узнать тип события (пользовательский (UserCode) или MPI) и название функции (для MPI - функций).

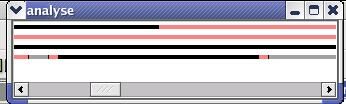

Рис.7. TimeLine

Узнать это можно по цвету линии с событием. Список цветов описан в Приложении 2.

Заключение

В данной работе исследовались возможности анализа эффективности MPI-программ. Было разработано собственное программное средство, использующее подходы, применяемые в DVM-системе.

Приблизительный объем программы на С++ в строках кода = 6500 строк.

Программа оттестирована на тестах, поставляемых с MPI – реализациями, а также с тестами NAS (NPB2.3), с добавлением описанных выше директив для границ интервала.

В процессе дипломной работы были:

• Проанализированы современные средства анализа параллельных программ.

• Изучены алгоритмы анализа и сбора характеристик.

• Реализовано программное средство со следующими возможностями:

  1. Отображение выполнения программы в виде дерева интервалов

  2. Сбор и отображение характеристик выбранного интервала.

  3. Выдача общей информации обо всех интервалах в текстовый файл.

  4. Показ time-line.

Выводы:

• Отладка эффективности параллельных программ – процесс очень сложный и трудоемкий

• Развитые средства анализа эффективности могут существенно ускорить этот процесс.

• Необходима грамотная - наглядная визуализация результатов.

• Для достижения эффективности параллельной программы приходится многократно изменять программу, иногда кардинально меняя схему ее распараллеливания. Поэтому важно использовать высокоуровневые средства разработки параллельных программ

• Необходимо учитывать различные эффекты, связанные с нестабильностью поведения параллельных программ.

В дальнейшем планируется вести работу в направлении интеллектуализации системы. Желательно получение автоматических советов пользователю-программисту по улучшению эффективности программы. Это поможет упростить решение традиционных сложностей, возникающих на пути отладки параллельной программы.

Приложение 1

Структура программы.

Модуль main – вызов процедур сбора информации, анализа и генерации результата. Compute – вычисление все необходимых характеристик трассы. Для этого используется модуль tree, который отвечает за формирование дерева с данными об искомых характеристиках. Модуль determine позволяет находить и выделять интервалы в исходном коде и в трассе программы. Модуль visual занимается графическим отображением полученных данных и состоит и timeline – события в трассе, и characteristics – дерево интервалов с отображаемыми характеристиками.

Приложение 2

Используемые цвета на TimeLine:

1. Коллективные операции:

MPI_Barrier, MPI_Bcast, MPI_Gather, MPI_Gatherv, MPI_Scatter, MPI_Scatterv, MPI_Allgather, MPI_Allgatherv, MPI_Alltoall, MPI_Alltoallv, MPI_Reduce, MPI_Allreduce, MPI_Reduce_scatter, MPI_Scan

черный

2. Операции посылки

MPI_Send, MPI_Bsend, MPI_Ssend, MPI_Rsend

тёмно-зелёный

3. Неблокирующие операции посылки

MPI_Isend, MPI_Ibsend, MPI_Issend, MPI_Irsend

светло-зелёный

4. Операции получения/ожидания/посылки-получения с блокировкой MPI_Recv, MPI_Wait, MPI_Waitany, MPI_Waitall, MPI_Waitsome, MPI_Probe, MPI_Sendrecv, MPI_Sendrecv_replace

темно-синий

5. Операции получения/проверки без блокировки

MPI_Irecv, MPI_Test, MPI_Testany, MPI_Testall, MPI_Testsome, MPI_Iprobe голубой

6. Другие (малоиспользуемые) операции

MPI_Request_free, MPI_Cancel, MPI_Test_cancelled, MPI_Send_init, MPI_Bsend_init, MPI_Ssend_init, MPI_Rsend_init, MPI_Recv_init, MPI_Start, MPI_Startall

светло-серый

7. Пользовательский код

светло-розовый

Характеристики
