Фактический расход ВВ на цикл составит:
Фактический удельный расход ВВ будет равен:
Объём бурения в цикле составит:
Объём отбиваемой породы за взрыв составит:
Расход ВВ на 1 п.м. выработки:

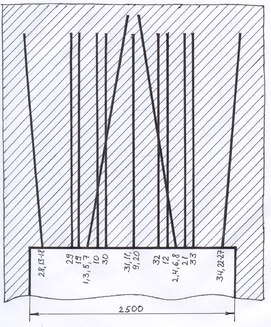

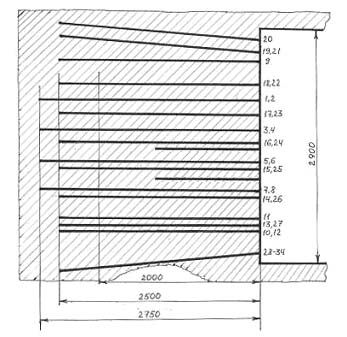

При выборе схемы расположения шпуров необходимо придерживаться следующих основных положений. В забоях с одной плоскостью обнажения должны предусматриваться врубовые, отбойные и оконтуривающие шпуры.
В горизонтальных выработках из-за удобства бурения предпочтение отдаётся вертикальному клиновому врубу, который применяется в породах однородного строения, а также при наличие вертикальной трещиноватости.
Врубовые шпуры располагаются под углом 600-700 к плоскости забоя, отбойные под углом 800-900 и оконтуривающие – под углом 850-870 с наклоном в сторону проектного контура поперечного сечения выработки.
Площадь, на которой в забое размещаются устья врубовых шпуров, можно принимать равной 5-15% площади поперечного сечения выработки, причём чем крепче порода, тем ближе друг к другу должны быть расположены врубовые шпуры и тем меньше относительный объём врубовой полости. Расстояние между парами врубовых шпуров при диаметре патрона 36 мм и работоспособности 450 см3 40÷42 см.
Расстояние между устьями врубовых шпуров, сходящихся на клин, определяются из условия расположения в забое бурового оборудования и инструмента (т.е. чтобы ширина выработки позволяла бы пробурить наклонные врубовые шпуры требуемой глубины).
Расстояние между забоями врубовых шпуров, сходящихся на клин, принимается равным 5÷15 см. Расстояние между отбойными шпурами, оконтуривающими и врубовыми, должны быть, не более, преодолеваемой взрывом ЛНС (линии наименьшего сопротивления W – кратчайшего расстояния от заряда до свободной поверхности, образованной взрывом предыдущих зарядов).
По таблице 12 принимаем линию наименьшего сопротивления для данного взрывчатого вещества аммонал «Скальный №3» равной 0,60 м.
У почвы выработки расстояние между шпурами может быть несколько уменьшено, а у кровли, соответственно, несколько увеличено.
Расстояние от контура выработки до устьев оконтуривающих шпуров принимается равным 15÷20 см.
Забои оконтуривающих шпуров, пробуренных вдоль боковых стенок и кровли выработки, должны выступать за контур проектного сечения на 5÷10 см, так как коэффициент крепости по М.М. Протодъяконову f=16.
Оконтуривающие шпуры вдоль почвы выработки всегда заглубляются ниже контура проектного сечения (на 5÷10 см), так как в выработке предполагается настилка рельсовых путей. Врубовые шпуры бурятся длиннее отбойных и оконтуривающих на 10÷15 % (т.е. на 20÷30 см).
Расчёт взрывной сети.
Для производства взрывных работ принимаем электрический способ взрывания с последовательным соединением электродетонаторов с семью степенями замедления. Принятый способ взрывания максимально безопасен для взрывного персонала, а принятая схема взрывания не только проста, но и надёжна т.к. легко позволяет проверить правильность коммутации взрывной сети. В качестве средств взрывания будем применять электродетонаторы марки ЭД-8-Э с жёстким креплением мостика, нормальной мощности, предназначенные для мгновенного взрывания врубовых шпуров, и электродетонаторы короткозамедленного действия марки ЭДКЗ для отбойных и оконтуривающих шпуров (штольня не опасна по газу и пыли).

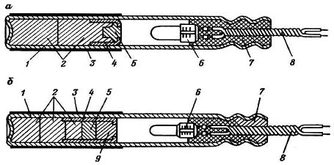

Техническая характеристика электродетонаторов.
Марка ЭД | ЭД-8-Э | ЭДКЗ |
Безопасный ток, А | 0,18 | 0,18 |
Сопротивление, Ом. | 3,5 | 3,5 |
Наружный диаметр, мм | 7,2 | 7,7 |
Длина, мм | 60 | 72 |
Длина провода ЭД, м | 2,0 | 2,0 |
Число серий | - | 6 |
Интервал, мс. | 0 | 25;50;75;100;150;250. |
В качестве источника тока для инициирования электродетонатора применяем конденсаторный взрывной прибор КВП-1/100М, который предназначен для инициирования до 100 последовательно соединённых и одиночных электродетонаторов с нихромовым мостиком накаливания нормальной чувствительности при внешнем сопротивлении взрывной сети до 320 Ом. После производства взрыва ключ из прибора извлекают и гнездо для него закрывают заглушкой.
Техническая характеристика КВП-1/100м [4 табл.37]
Показатель | Ед изм | Значение |
Исполнение | РВ (для подземных работ в рудниках и шахтах) | |
Источник питания | сухие элементы | |
Напряжение на конденсаторе | В | 600-650 |
Максимальное сопротивление взрывной сети | Ом | 320 |
Емкость конденсатора-накопителя | мкФ | 10 |
Время заряжения конденсатора | мс | не более 8 |
Время подачи импульса | мс | 2 4 |
Размеры | мм | 152х122х100 |
Масса | кг | 2,0 |
Расчет электровзрывной сети.
Шпуры в комплекте взрываются в определённой последовательности (врубовые, отбойные, оконтуривающие вдоль боковых стенок и кровли выработки и нижние оконтуривающие. Минимальное число ступеней замедления – 4, оптимальное – 6.
Независимо от способа соединения электродетонаторов в цепь (последовательное, параллельное и параллельно-последовательное) для безотказного взрывания необходимо, чтобы в каждый из них поступал ток величиной не менее гарантийного, значение которого приводятся в характеристике электродетонатора. Сечение жилы магистральных проводов должно быть не менее 0,75мм2, а участковых и соединительных проводов–0,5мм2.
В качестве соединительных проводов применяем провод ВМП. В качестве магистральных проводов применяем провод марки ВМВЖ:
Параметр | ВМП | ВМВЖ |
Диаметр жил | 0,8 | 1,2 |
Площадь поперечного сечения, мм | 0,5 | 1,13 |
Число проволочек: - медных, стальных | 1 | 1 |
Сопротивление, Ом/м | 0,04 | 0,14 |
Материал изоляции жилы | полиэтилен | полиэтилен |
Наружный диаметр провода, мм | 2,3 | 2,7 |

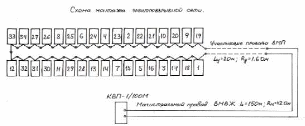

Длину магистрального провода (с учётом запаса на катушке) принимаем равной 0,15 км. Сопротивление магистрального провода мы можем найти по следующей формуле:
Длину соединительных проводов принимаем равной 20 метров. Сопротивление соединительного провода мы можем найти по следующей формуле:
Принимая последовательное соединение 34 электродетонаторов (n=18), определим ток, проходящий через каждый электродетонатор:
, где
- число электродетонаторов;
- сопротивление одного электродетонатора;
- напряжение источника тока.
По правилам безопасности, при последовательном соединении до 300 электродетонаторов, гарантийный ток должен быть не менее 1,3 А.
Условие безотказности взрыва:
, где
- сопротивление последовательно соединённой взрывной сети, Ом;
- сопротивление взрывного прибора.
, где
- число электродетонаторов;
- сопротивление одного электродетонатора;
- длина соединительных проводов;
- длина магистральных проводов;
,
- сопротивление проводов соединительных и магистральных соответственно.
следовательно, условие безотказности взрыва соблюдено.
Из расчёта видно, что принятая схема электровзрывания удовлетворяет всем требованиям безотказности взрывания.
Параметры буровзрывных работ.
Номер шпуров одной ступени | Наименование шпуров | Глубина шпура, м | Масса шпурового заряда, кг | Длина заряда, м | Очередность взрывания | Тип ЭД интервал замедления, мс |
1-8 | Врубовые | 2,75 | 2,5 | 1,99 | 1 | ЭД-8-Э |
9-12 | Отбойные | 2,5 | 2,25 | 1,79 | 2 | ЭДКЗ-25 |
13-17 | Оконтуривающие | 2,5 | 2,25 | 1,79 | 3 | ЭДКЗ-50 |
23-27 | Оконтуривающие | 2,5 | 2,25 | 1,79 | 4 | ЭДКЗ-75 |
18-22 | Оконтуривающие | 2,5 | 2,25 | 1,79 | 5 | ЭДКЗ-100 |
28-34 | Оконтуривающие | 2,5 | 2,25 | 1,79 | 6 | ЭДКЗ-150 |
Основные показатели буровзрывных работ.
№ | Показатели | Единицы измерения | Кол-во |
1. | Количество шпуров за цикл | шт. | 34 |
2. | Общая длина шпуров | м | 91,05 |
Из них заряжаемые | м | 87 | |
3. | Уходка забоя за цикл | м | 2,0 |
4. | Коэффициент использования шпуров | 0,8 | |
5. | Объём горной массы оторванной за цикл | м3 | 13,6 |
6. | Расход Аммонала Скальный №3 за цикл | кг | 78,5 |
7. | Удельный расход ВВ на 1м3 породы | кг/м3 | 5,77 |
8. | Удельный расход ВВ на 1п.м. проходки | кг/м | 39,25 |
5. Разработка паспорта проветривания
Выбор схемы проветривания:
Основной задачей проветривания тупиковых выработок является поддерживание установленных Правилами безопасности параметров рудничной атмосферы. Исходя из горнотехнических и горно-геологических условий данной выработки, наиболее приемлемым будет является комбинированный способ проветривания (выработка не опасна по газу и пыли). Комбинированный способ проветривания рекомендуется Правилами безопасности как основной. Его используют в выработках протяжённостью более 300 м. Комбинированный способ проветривания тупиковых выработок представляет собой сочетание нагнетательного и всасывающего способов. Он позволяет до максимума сократить время удаления газов и особенно целесообразен для проветривания протяжённых выработок большой площадью сечения, а также при скоростных проходках.
