Текст из файла

Содержание

Реферат

Введение

1. Общая и геологическая часть

1.1 Географо-экономическая характеристика района работ

1.2 Геологические условия

1.3 Характеристика газонефтеводоносности месторождения

2. Технологическая часть

2.1 Выбор и обоснование способа бурения

2.2 Конструкция и профиль проектной скважины

2.2.1 Проектирование и обоснование конструкции скважины

2.2.2 Обоснование и расчёт профиля проектной скважины

2.3 Разработка режимов бурения

2.3.1 Обоснование класса и типоразмеров долот по интервалам бурения

2.3.2 Расчет осевой нагрузки на долото

2.3.3 Расчет частоты вращения долота

2.3.4 Обоснование и выбор очистного агента

2.3.5 Расчет необходимого расхода очистного агента

2.4 Разработка рецептур бурового раствора

2.5 Выбор и обоснование типа забойного двигателя

2.6 Гидравлический расчет промывки скважины

2.7 Режимы бурения при вскрытии продуктивных горизонтов

2.8 Обоснование критериев рациональной отработки долот

2.9 Разработка мероприятий по предупреждению осложнений и аварий при сооружении скважины

2.10 Проектирование и обоснование компоновки бурильной колонны и её расчет

2.11 Проектирование конструкции обсадных колонн из условия равнопрочности по длине

2.12 Расчёт параметров цементирования

2.13 Технология спуска обсадных колонн и цементирования

2.14.1 Вторичное вскрытие пласта

2.14.2 Вызов притока из пласта

2.15 Выбор и обоснование буровой установки, ее комплектование

3. Вспомогательные цехи и службы

3.1 Ремонтная база

3.2 Энергетическая база

3.3 Водные ресурсы и водоснабжение

3.4 Приготовление раствора

3.5 Транспорт

3.6 Связь и диспетчерская служба

3.7 Культурно-бытовое и медицинское обслуживание

4. Безопасность жизнедеятельности

4.1 Безопасность в рабочей зоне

4.2 Охрана окружающей среды

4.3 Чрезвычайные ситуации

5. Организационно-экономическая часть

5.1 Структура и организационные формы работы бурового предприятия Стрежевской филиал ЗАО " Сибирская сервисная компания " (СФ ЗАО "ССК")

5.2 Анализ основных технико-экономических показателей (ТЭП) и баланса рабочего времени буровых бригад

5.3 План организационно-технических мероприятий (ОТМ) по повышению ТЭП

5.4 Определение нормативной продолжительности строительства скважин

5.5 Расчет экономической эффективности разработанных ОТМ

6. Специальная часть

Заключение

Литература

Реферат

Выпускная квалификационная работа 186 с., 11 рис., 31 табл., 25 источник, 6 приложений, 6 листов графического материала.

НАКЛОННО НАПРАВЛЕННАЯ СКВАЖИНА, БУРОВАЯ УСТАНОВКА, РЕЖИМ БУРЕНИЯ, БУРОВОЙ РАСТВОР, ПРОФИЛЬ СКВАЖИНЫ, ОБСАДНАЯ КОЛОННА, ОСВОЕНИЕ.

Объектом работы являются эксплуатационные скважины для освоения месторождений Западной Сибири.

Цель работы - совершенствование профилей наклонно направленных скважин и технологии их реализации на Игольско-Таловом месторождении.

Работа выполнена по геологическим материалам Игольско-Талового месторождения.

В результате работы спроектирована конструкция и технология проводки скважины глубиной 3105 метров.

Достигнутые результаты: рассмотрена проблема связанная с технологией реализации спецпрофилей скважин на Игольско-Таловом месторождении, приводятся предложения по усовершенствованию этой технологии.

Данная работа выполнена с учетом современных достижений в области техники и технологии строительства нефтяных скважин.

Введение

В данное время Россия занимает одно из лидирующих мест в добыче мировых запасов нефти и газа, что несет большие прибыли нефтегазодобывающим компаниям в период стабильно высоких цен на углеводородосодержащее сырье.

Перед добывающими компаниями нашей страны открываются большие возможности: пользуясь сложившейся ситуацией на мировом рынке возможны крупные капиталовложения в развитие предприятий комплекса, применение новых более дорогостоящих технологий, научные исследования в сфере недропользования. Последние годы особо остро показывают на необходимость движения в этом направлении, на фоне снижения дебитов эксплуатируемых скважин и увеличения затрат на извлечение углеводородного сырья.

Применение новых технологий в добыче нефти предъявляет более жесткие условия к бурящимся скважинам. Необходимость решения большего комплекса задач, связанных с процессом строительства скважин требует изменения технологии бурения скважин.

Тенденции развития технологии в последнее время направлены на минимизацию вредного воздействия на продуктивный пласт во время бурения, качественное крепление и цементирование, использование новых технологий для идеализации профиля ствола скважин, уменьшение вредного воздействия на окружающую среду во время бурения.

Основная цель данного проекта - предложения по совершенствованию технологии реализации спецпрофилей. Использование предложенных решений при бурении скважин на месторождениях западносибирского региона несет реальную прибыль предприятиям нефтяной отрасли.

1. Общая и геологическая часть

1.1 Географо-экономическая характеристика района работ

Географо-экономическая характеристика района работ представлена в табл.1.1

Таблица 1.1 Географо-экономическая характеристика района работ

Наименование данных	Характеристика
Площадь (месторождение)	Игольско-Таловое
Административное положение Республика Область (край) Район	Россия Томская Каргасокский
Температура воздуха, градус: среднегодовая наибольшая летняя наименьшая зимняя	3 +36 55
Среднегодовое количество осадков, мм	500
Максимальная глубина промерзания грунта, м	2,25
Продолжительность отопительного периода в году, сутки	244
Продолжительность зимнего периода в году, сутки	188
Азимут преобладающего направления ветра, град	45
Рельеф местности	равнинный
Состояние местности	заболочена на 40-70%
Растительный покров	болото, лес представлен сосной, осиной, берёзой
Толщина почвенного слоя, м	0,50
Толщина снежного покрова, м	0,60
Водоснабжение	Артезианская скважина, водовод диаметром 0,073 метра в две нитки по поверхности земли, теплоизолирован.
Местные стройматериалы	Карьер, грунт 2 категории
Подъездные пути	Лежневой настил из леса круглого, насыпной грунт-временная дорога к площадке скважины.

Расстояние до областного центра-650км, до поселка Новый Васюган-120км, до вахтового поселка Пионерный-250км.

Основным видом для доставки грузов является автотранспорт. К месторождению проложены магистральные пути с твердым покрытием, водных транспортных путей нет.

Для перевозки рабочего персонала используют вертолеты и автобусы. Из поселка Пионерный регулярно вылетают вахтовые рейсы самолетом Ан-24, перевозящие работников, проживающих в Томске.

Обзорная карта путей сообщения на месторождении представлена на рис.1.1.

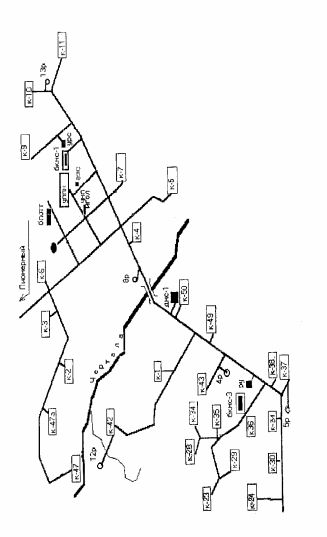

Рис. 1.1 Схема расположения дорог и кустов на Игольско-Таловом месторождении.

1.2 Геологические условия

Проектный литолого-стратиграфический разрез Игольско-Талового месторождения составлен на основании данных поисковых и разведочных работ. Данные о стратиграфическом делении разреза приведены в табл. 1.2.

Таблица 1.2 Стратиграфическое деление разреза скважины

Глубина залегания, м			Стратиграфическое деление разреза.		Коэффициент кавернозности
от	до	Название		Индекс
0 60 230 340 500 540 700 840 860 1750 1810 2350 2430 2740 2760 2810	60 230 340 500 540 700 840 860 1750 1810 2350 2430 2740 2760 2810 2830	Четвертичные отложения. Некрасовсая свита. Чеганская свита. Люмиварская свита. Талицкая свита. Ганькинская свита. Березовская свита. Кузнецовская свита. Покурская свита. Алымская свита. Вартовская свита. Тарская свита. Кулащинская свита. Баженовская + Георгиевская свита. Васюганская свита. Тюменская свита.		Q P3 P2 - P3 P2/2 P1 K2 K2 K2 K1 - K2 K1 K1 K1 J3 J3 J3 J1 - J2	1,2 1,2 1,2 1,2 1,2 1,7 1,7 1,7 1,7 1,7 1,7 1,1 1,1 1,1 1,1 1,1

Данные о физико-механических и фильтрационно-емкостных свойствах горных пород приведены в таблице 1.3.

Таблица 1.3 Механические и фильтрационно-емкостные свойства горных пород по разрезу скважины	Категория по промысловой классификации		13	М	M	M	M	M	М	МС	МС
	Категория абразивности		12	X IV	IV X X	IV X	IV	IV X	IV X	IV X X	IV
	Глинистость,%		11	10 100	100 20 35	100 15	100	100 40	100 12	100 20 12	100
	Карбонатность,%		10	0 0	0 0 0	0 0	0	4 5	10 3	0 0 3	10
	Пористость,%		9	30 20	20 30 17	20 30	20	20 25	20 27	20 22 27	20
	Проницаемость, мкм2		8	0.25 0	0 0,25 0,05	0 0,1	0	0 0.25	0 0,15	0 0,21 0,15	0
	Предел текучести, МПа		7	30	60	70	90	90	90	90	90
	Твердость, МПа		6	100	100	100	100	100	100	100	100
	Плотность, г/см3		5	2,1 2,4	2,4 2,1 2,2	2,4 2,3	2.4	2.4 2.2	2.4 2.2	2,4 2,2 2,1	2,4
	Краткое название горной породы		4	пески глины	глины пески супеси	глины пески	глины	глины супеси	глины супеси	глины пески супеси	глины
	Индекс стратиграфического подраздел.		3	Q	P3	P2 - P3	P2/2	P1	K2	K2	K2
	Интервал, м	до	2	60	230	340	500	540	700	840	860
		от	1	0	60	230	340	500	540	700	840

13	MC	MC	MC	MC	MC	С	С	С
12	IV X VI X	IV X VI	VI X VI	X VI	VI X VI	VI	X VI	VI X
11	100 20 20 12	100 20 20	100 20 20	20 100	100 20 15	100	20 100	100 25
10	3 3 3 3	3 3 3	3 3 3	3 3	3 3 3	10	8 5	5 5
9	20 28 20 27	20 25 22	18 30 20	22 20	17 24 20	16	20 16	16 22
8	0 0,03 0,03 0,2	0 0,0025 0,002	0 0,002 0,0015	0,002 0	0 0,002 0,0015	0	0,001 0	0 0,005
7	90	90	90	90	90	90	90	90
6	100 150 150 250	150 200 200	150 200 200	200 150	150 200 200	500	1000 500	250 200
5	2,4 2,1 2,1 2,2	2,4 2,1 2,1	2,4 2,2 2,2	2,2 2,4	2,4 2,2 2,3	2,45	2,3 2,45	2,4 2,2
4	глины песчаники алевролиты пески	глины песчаники алевролиты	песчаники аргиллиты алевролиты	песчаники аргиллиты	аргиллиты песчаники алевролиты	аргиллиты	песчаники аргиллиты	аргиллиты песчаники
3	K1 - K2	K1	K1	K1	K1	J3	J3	J1 - J2
2	1750	1810	2350	2430	2740	2760	2810	2830
1	860	1750	1810	2350	2430	2740	2760	2810

Градиент давлений и температура по разделу скважины приведены в табл.1.4

Интервал, м		Градиенты давлений, МПа/м					Температура в конце интервала, 0С
от	до	пласто-вого	порового	гидрораз-рыва	горного
0 60 230 340 500 540 700 840	60 230 340 500 540 700 840 860	0,01	0,01	0,02	0,22	3 6 8 10 11 16 20 20 50 52 74 78 91 92 94 94
860 1750 1810 2350 2430	1750 1810 2350 2430 2750	0,0101	0,0101	0,018	0,023
				0,017
2750 2770 2820	2770 2820 2830	0,0102	0,0102
					0,024

Ожидаемые осложнения приведены в табл.1.5
