На месторождении 74 скважин (17% от фонда дающего продукцию) подвержены парафиноотложениям. Согласно графику «депарафинизации» все скважины, как правило, раз в месяц промываются горячей нефтью.

На месторождении в 2003 г. было 208 отказов по фонду скважин оборудованных ЭЦН. Коэффициент отказности составлял 0,85 ед. (действующий фонд равен 303 скважин). В 2004 г. на месторождении зафиксировано 229 отказов при большем действующий фонд – 332 скважины и, К_отказ положительно уменьшился до 0,79 ед. В целом по ОАО «ННП» К_отказ. ЭЦН в это время составил 0,85 ед.

5.2 Анализ причин отказов ЭЦН

Анализ причин преждевременных отказов фонда скважин оборудованных ЭЦН показывает на следующую картину см. рис 5.1.4.

До 17% отказов приходится на некачественную работу бригад подземного ремонта скважин. Где нарушаются регламенты спуско-подъемных операций. Как следствие это приводит к – повреждению кабеля, некачественному монтажу ЭЦН, негерметичности НКТ, плохой промывке скважин.

18% отказов приходится на долю скважин работающих в периодическом режиме, вызванных слабым притоком, а также не соответствием типоразмера насосов с условиями эксплуатации.

В 13% отказов причины не были выявлены, т. к. нарушался регламент проведения расследования.

1. 10% отказов происходят из-за отложений твердых асфальто-смолинисто-парафиновых отложений вместе с окалиной, песком, глинистыми частицами и ржавчиной.

2. 9% отказов из-за выноса пропанта в скважинах после ГРП, что приводит к заклиниванию валов и выводу из строя насосов.

3. 8% отказов происходит по причине бесконтрольной эксплуатации – это нарушение графика депарафинизации, отсутствие контроля за выносом КВЧ и пр.

4. 6% отказов происходит по причине отсутствие контроля за выводом установок на режим.

5. В 5% случаях отказ происходил из-за заводского брака, скрытых дефектов, некачественных комплектаций погружного и наземного насосного оборудования.

В 2004 г. на узлы погружного оборудования, в том числе на погружной кабель были установлены термоиндикаторы для определения температуры скважины в зоне работы УЭЦН. Пять установок с термоиндикаторами были спущены в скважины с тяжелыми запусками, с выносом механических примесей для определения критических участков нагрева. Установки отработали в среднем до 100 суток, отказали по причине снижения сопротивление изоляции до 0 на строительной длине кабеля. Во всех случаях при дефектации кабеля обнаружено оплавление изоляции жил в районе 150 м от сростка удлинителя при температуре 130 °С.

По полученным результатам в 2004 году при ремонтах скважин высокодебетного фонда увеличена длина термостойкого удлинителя КРБК до 120 м и используется вставка 500 м из кабеля 3 группы

Для совершенствования работы фонда скважин оборудованных ЭЦН рекомендуется:

• осваивать и выводить скважины на режим следует передвижной установкой преобразователя частоты типа УППЧ (Электон-05»). Установка позволяет, при определенных технических условиях (глубина спуска ЭЦН, имеется запас по мощности погружного электродвигателя), сокращать время вывода скважины на щадящих пусковых режимах, увеличивать депрессию на пласт, устранять заклинивания ЭЦН путем создания повышенных крутящих моментов;

• особое внимание при выборе типоразмера установок и глубин спуска (депрессии) следует уделять фонду скважин, на которых проведен ГРП. Освоение скважин после ГРП струйными насосами на пескопроявляющем фондах, следует применять износостойкие установки УЭЦН типа ARH, предназначенные для перекачивания жидкости c КВЧ до 2 г/л. Кроме того, на этом фонде следует отработать технологии по закреплению ПЗС, применять подземные устройства по защите насоса от мехпримесей (фильтры и шламоуловители для ЭЦН – ЗАО «Новомет» г Премь);

• на периодическом фонде применять в основном высоконапорные, низкопроизводительные насосы типа ЭЦН 20, 25 и оценить возможность увеличения глубины спуска ЭЦН, а также перевода низкодебитных скважин на УШГН и струйные насосные установки.

• для снижения аварий по расчленению ЭЦН рекомендуется применять устройства снижающие вибрацию установок – центраторы вала насоса, амортизаторы, страховочные муфты – (ОАО «ТТДН» г Тюмень);

• значительная доля отказов приходится на качество работ бригад ПРС и КРС. Использование бригад высокой квалификации и осуществление контроля при проведении не штатных работ значительно увеличит надежность добывающего фонда.

Принцип работы добывающего фонда скважин оборудованных ЭЦН в зависимости от глубины спуска насосного оборудования

В 2004 г. распределение фонда скважин оборудованных ЭЦН по глубинам спуска насоса и характеристика их работы на Хохряковском месторождении выглядит следующим образом см. таблицу 5.7. и рисунок 5.1.5. – 5.1.8.

Анализ фонда скважин оборудованных ЭЦН с точки зрения надежности и эффективности в зависимости от глубин спуска на Хохряковском месторождении показал, что ЭЦН спускаются на глубину от 1200 до 2400 м. Весь рабочий интервал глубин спуска разбит на шесть групп, в каждой из которых работает от 15 до 120 скважин оборудованных ЭЦН.

Таблица 5.7. Основные технологические показатели работы скважин оборудованных ЭЦН

Глубина спуска ЭЦН, м.	1200- 1400	1800- 2000	2000- 2200	2200- 2300	2300- 2400	Более 2400
Количество скважин, ед	15	55	65	120	40	25
Дебит по жидкости, м3/сут	190	120	100	95	75	67
Обводненность, %	96	86	66	54	47	35
Ср. отработанное время скважины в году, сут	342	329	350	346	338	337

Наибольшие дебиты по жидкости отмечаются в двух группах скважин – в диапазоне спуска ЭЦН от 1200–1400 м и 1800–2000 м. В этих же диапазонах насосное оборудование отрабатывает большее число дней по 346–350 суток.

Более низкие проценты обводненности наблюдаются при эксплуатации ЭЦН с глубиной спуска более 2000 м.

Т.о. результаты анализа зависимости основных характеристик работы скважин, оборудованных ЭЦН, показывают, что снижение глубин спуска до 2200–2400 м. не дает существенного ухудшения работы ЭЦН. Как показано на рис 5.1.8. динамические уровня понижаются из-за смены установок меньшего размера на тип большого размера и снижения пластового давления и неравномерной системы заводнения.

Энергетическое состояние залежи

Отставание развития системы ППД от текущего состояния отборов жидкости привело в последние годы к снижению пластового давления в зоне отбора.

По состоянию на 1.01.2004 г., давление в зоне отборов снизилось до 19,5 МПа (рис. 5.8.), разница между начальным и текущим пластовыми давлениями составила 4,2 МПа.

На снижение пластового давления сказалось, так же интенсивное бурение, которое велось в течение 2000–2001 гг. в восточной части месторождения, не предусмотренное проектом. Как следствие этого, в восточной части наблюдается отставание в формировании системы ППД, что при форсированных отборах сразу же сказывается на энергетическом состоянии участков.

Таким образом, на основании анализа системы поддержания пластового давления можно сделать вывод о том, что сложившееся состояние системы ППД не удовлетворяет текущие потребности разработки месторождения по следующим причинам:

• Не смотря на значительное превышение объемов ГТМ, а следовательно и уровней добычи жидкости над проектом, до сих пор не реализована проектная система ППД, предлагающая блочно-замкнутую систему заводнения с соотношением добывающих и нагнетательных скважин 2: 1. Фактическое соотношение 3,5: 1.

• Только 19,2% фонда нагнетательных скважин эксплуатируются при оптимальных давлениях нагнетания (Р_нагн^опт =14–15 МПа), при этом 28% фонда эксплуатируются при Р_нагн выше 16 МПа, что приводит к неэффективной закачке воды по техногенным трещинам.

• Система очистки воды для целей ППД не удовлетворяет предъявленным требованиям. Так при проектном предельном содержании ТВЧ – 40 мг/л, фактическое же их содержание зачастую превышает 100 мг/л.

Расширение контуров нефтеносности и появившиеся дополнительные данные о геологическом строении пластов, а так же о их продуктивных характеристиках свидетельствует о необходимости разработки нового проектного документа на основе построения геологической и фильтрационной модели продуктивных пластов.

5.3 Эксплуатация УЭЦН с ТМС-Электон на Хохряковском месторождении

В связи с углублением установок до 2200–2400 м. устанавливают ТМС на ЭЦН российского и американского производства, таким образом, мы сможем понижать динамический уровень до забойного давления в пределах 50–70 атм

Что дает нам увеличить депрессию на пласт таким образом увеличиваем приток в скважину. Осуществляется контроль по Региону-2000. за токовыми нагрузками электродвигателя, температуры, давления на приеме насоса, это дает нам оперативное решение по скважине по какой причине остановилась скважина, как показано на рисунке 5.9

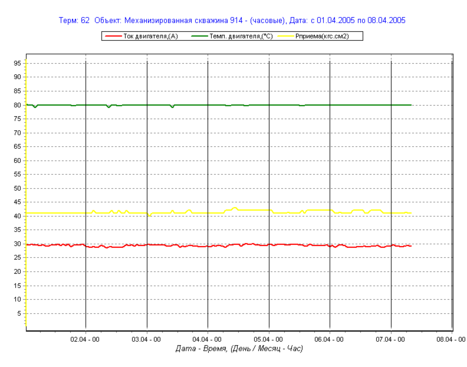

Рис. 5.9 График параметров

На хохряковском месторождении установлено –75 ТМС за период с 2003 по 2005 г. ТМС зарекомендовал по практике с положительной стороны на данный момент практикуются по датчику давления определять по формуле расчетную Нд и Рзаб на некоторых скважинах нет возможности определить уровень по Микону, где большой газовый фактор, маленький процент воды, в этом случае пересчитываем по ТМС.где показанные приведенные формулы (1,2)

1) Нд=20+Нсп – ((датР-Рзатр)*10,32 / Рн)/(1-удл / Нвд

2) Рзаб=датР+(Pн/10,32*(1-Н2О/100)+Рв/10,32*Н2О/100)*(1-удл / Нвд)*(Нвд-Нсп-20)

По показнием ТМС можно расчитать плотность газа жидкосной смеси в затрубном пространстве до насоса, практически на Хохряковском месторождении насосы спускаются выше интервала перфорации до 200 м, можно точно рассчитать.

По подбору установок на оптимизацию или наименьший тип оборудования ЭЦН используется ТМС, а также применяется по исследованию скважин путем отжатия динамического уровня на закрытую затрубную манифольдную задвижку, что позволяет определить по формуле Нд и Рзаб. На добывающих скважинах производим гидродинамические исследования, индикаторные кривые с помощью штуцера на разных режимах, не менее 12 часов с замером давления по ТМС и Qж например на некоторых скважинах где стоят ТМС сравниваем Рзаб а также определяем Кпрод. Предоставим скважины на которых делали исследования. 24/730,83/3510,62/914,11/815,7/13074/1056,40/768

По трем скважинам 730,914,3510. построили индикаторные кривые где определяем Кпрод, погрешность самая низкая для этого не требуется использовать глубинные манометры

Этот метод определения Кпрод позволяет также определить пластовое давления по сквахине а также определять другие параметры включая Ф.Е.С. пласта.

Индикаторные кривые

исходные данные:
месторождение			Хохр.
куст			83
скважина			3510
пласт			2Ю1
мес., год исслед.			март. 05г.
а.о.сер. инт. перф.			2366
а.о.гл. сп. эцн
% обвод. продукции			8
плотность нефти в пл. усл.			0.732
плотность воды в пл. усл.			1.013
плотность смеси			0.75448
Dшт., мм.			Рдатч.		Ндин., м			а.о. Ндин.	Qж., м3/с	Рзатр., атм.	Рзаб., атм.
б/ш					2224			2144	96	21.8	38.89128
б/ш					2168			2088	94	20.2	41.6026
	Кпрод =	96–94		= 0,74		м3/сут.
		41,6–38,9				атм.

		Ln	250
kh	=0,74 *11,57 *		0.1	= 10,66		D*см
m		2*3,14				сП

Кпр. =	10*10,66* 0,61	= 4,45 mD
	14.6

Исследования по отжатию по скважинам 914,730.3510, показала что динамические уровня рассчитываются не более точно как показано на таблице 6.3. где происходило исследование по разным месяцам, по Хохряковскому месторождению эти расчеты производятся каждый месяц на скважинах на которых установившийся режим это дает более конкретную информацию по скважине гле нет возможности определиться с динамическим уровнем и где снижение замеров по высоко дебитному фонду.
