5.3. Закрывание канала ствола.

Закрывание канала ствола производится затвором, жёстко опирающимся на ствольную коробку.

5. 4. Запирание затвора.

Запирание затвора осуществляется клином. При движении затворной рамы 1 вперед, она передним скосом воздействует на скос клина 2 и заставляет его подняться. Нижней частью клин попадает в паз затвора 3 – происходит запирание.

5. 5. Отпирание затвора.

Клин опускается под воздействием на его скос скоса возвратной муфты – происходит отпирание.

5. 6. Ударный механизм.

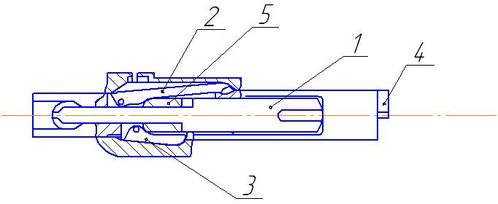

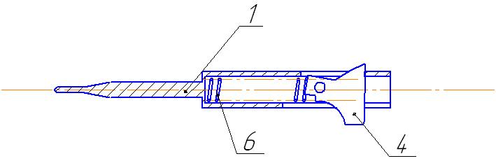

Ударный механизм состоит из ударника 1 , задержки ударника 4, автоспуска 2, упора 3 и боевой пружины 6. Задержка ударника находится в зацеплении с ударником и препятствует его движению вперёд, как показано на рисунке:

При выстреле шептало действует на выступ задержки ударника и поворачивает его, освобождая ударник. В момент выстрела детали располагаются следующим образом:

5. 7. Спусковой механизм.

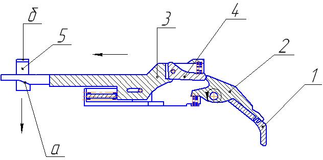

При нажатии на спусковой крючок 1 переводчик 2 через разобщитель 4 толкает тягу 3 вперёд. Спусковая тяга скосом «а» действует на скос шептала 5, а выступ «б» действует на выступ задержки ударника, заставляя её поворачиваться и происходит выстрел. На рис. представлен автоматический режим огня, в этом случае переводчик с разобщителем всё время находятся в зацеплении. При одиночном огне Переводчик проскальзывает по грани разобщителя и выходит из зацепления.

5.8. Двигатель автоматики.

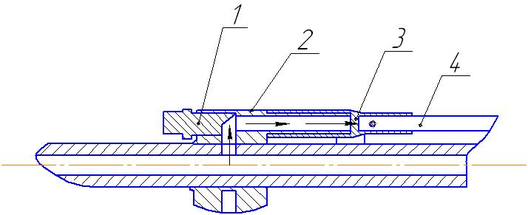

Автоматика винтовки работает на принципе отвода части пороховых газов из ствола в газовую камору 2, в которой они воздействуют через поршень 3 и шток 4 на основное звено — взводную муфту, которая действует на затворную раму, вызывая ее откат.

Газовый регулятор 1 с пазом для прохода пороховых газов ввинчивается в газовую камору.

6. ЦИКЛОГРАММА ОБРАЗЦА

6.1. Ведомость отката-наката.

Ведомость наката:

Общий ход затворной рамы........................................................140мм

Начало отпирания…………........................………………………0мм

Конец отпирания………………………………………................17мм

Начало экстракции гильзы………............……………................17мм

Конец экстракции гильзы………........................……….……...130мм

Начало отражения гильзы………………………………………130мм

Конец отражения гильзы………………………….....….............132мм

Начало взведения ударника...…..……………………..................0мм

Конец взведения ударника………………………………………..17мм

Ведомость отката:

Начало досылания патрона…….……………………….............128мм

Конец досылания патрона…………………….………………….17мм

Начало запирания……………….………………………………..17мм

Конец запирания…………........…………………………………..0мм

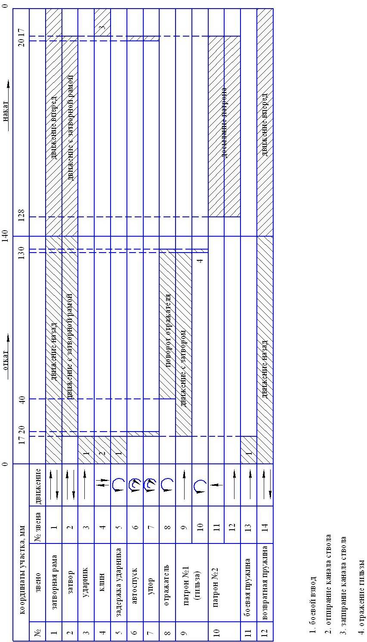

6.2. Циклограмма.

7 ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНЫХ ОТНОШЕНИЙ, КОЭФФИЦИЕНТОВ ПРИВЕДЕНИЯ МАСС И КОЭФФИЦИЕНТОВ ПЕРЕДАЧИ СИЛ

7.1. ПРОЦЕСС ОТПИРАНИЯ

При движении взводной муфты 1 (рисунок 7.1) под действием давления пороховых газов она воздействует на клин 2 с силой, перпендикулярной наклонной поверхности на клине , в результате которой возникает сила трения . Под действием этих сил клин прижимается к левым направляющим в ствольной коробке. Со стороны этих направляющих на клин действует сила (равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . Клин на взводную муфту действует с силами, равными соответственно и , направленными в противоположную сторону. Взводная муфта, двигаясь по ствольной коробке, воздействует на неё с силами и .

Приложим к основному звену потерянную силу , и к клину - и запишем следующие зависимости, проектируя силы на направление движения основного звена 1:

Для клина:

(7.1.1)

(7.1.2)

Определим из уравнения (7.1.1) :

(7.1.3)

Подставляет в уравнение (7.1.2) и определяем :

(7.1.4)

Для взводной муфты:

(7.1.5)

(7.1.6)

Из уравнения (7.1.5) определяем :

(7.1.7)

Подставляет в уравнение (7.1.2) и определяем :

(7.1.8)

Поделив уравнения (7.1.8) на (7.1.4) получим

Так как

,

То

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения.

Коэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при

. (7.1.9)

Для нашего механизма при

(7.1.10)

Учитывая, что определяем коэффициент приведения масс:

7.2. ВЗВЕДЕНИЕ УДАРНИКА

При движении затворной рамы 1 (рисунок 7.2) в крайнее заднее положение она воздействует на ударник 5 взводя его при этом в месте контакта возникают сила и сила трения . При движении затворной рамы по внутренней поверхности затвора возникают сила и сила трения , а при взведении ударника возникает сила и сила трения . Ударник на затворную раму действует с силами, равными соответственно и , направленными в противоположную сторону.

Приложим к основному звену потерянную силу , и к ударнику - и запишем следующие зависимости, проектируя силы на направление движения основного звена 1:

Для ударника:

(7.2.1)

(7.2.2)

Рисунок 7.2. Взведение ударника.

Из уравнения (7.2.1) определяем :

(7.2.3)

Для затворной рамы:

(7.2.4)

(7.2.5)

Из уравнения (7.2.4) определяем :

(7.2.6)

Из уравнения (7.2.5) определяем и подставляем в уравнение (7.2.6):

(7.2.7)

Поделив уравнения (7.2.7) на (7.2.3) получим:

(7.2.8)

Так как

,

то

(7.2.9)

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения. Коэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при

. (7.2.10)

Для нашего механизма при

(7.2.11)

Учитывая, что определяем коэффициент приведения масс:

(7.2.12)

7.3. ВЗВЕДЕНИЕ ЗАДЕРЖКИ УДАРНИКА

При движении ударника 1 (рисунок 7.3) в крайнее заднее положение он воздействует на задержку ударника 8 взводя его при этом в месте контакта возникают сила и сила трения . При движении ударника по внутренней поверхности затвора возникают сила и сила трения .

Приложим к основному звену потерянную силу , и к задержке ударника - и запишем следующие зависимости, проектируя силы на оси и :

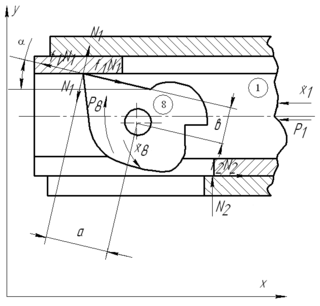

Рисунок 7.3. Взведение задержки.

Для ударника:

(7.3.1)

(7.3.2)

Из уравнения (7.3.2) определяем :

(7.3.3)

Подставляем полученное выражение (7.3.3) в уравнение (7.3.1):

(7.3.4)

Для предохранителя ударника:

(7.3.5)

Определяем из уравнения (7.3.5) :

(7.3.6)

Поделив уравнения (7.3.6) на (7.3.3) получим:

(7.3.7)

Так как

, то

(7.3.8)

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения. Коэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при

. (7.3.9)

Для нашего механизма при

(7.3.10)

Учитывая, что определяем коэффициент приведения масс:

(7.3.11

7.4. ПРОЦЕСС ЗАПИРАНИЯ

При движении затвора в крайнее переднее положение он воздействует на клин с силой, перпендикулярной наклонной поверхности затвора , в результате которой возникает сила трения . Под действием этих сил клин прижимается к правым направляющим в ствольной коробки. Со стороны этих направляющих на клин действует сила (равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . На затвор клин действует с силами, равными соответственно и , направленными в противоположную сторону. Эти силы прижимают затвор к направляющим, что вызывает реакцию направляющих. Направляющие действуют на затвор с силами и .

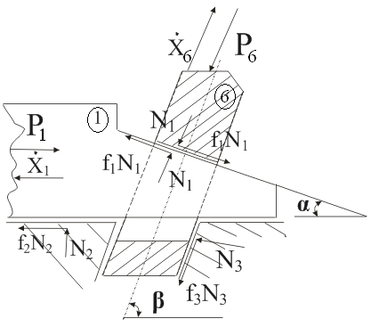

Рисунок 7.4. Процесс запирания.

Приложим к основному звену потерянную силу , и к клину - и запишем следующие зависимости, проектируя силы на направление движения основного звена 1:

Для затвора:

(7.4.1)

(7.4.2)

Для клина:

(7.4.3)

(7.4.4)

Определим из уравнения (7.4.2) и подставим в уравнение (7.4.1):

(7.4.4)

(7.4.5)

Преобразуем это выражение:

(7.4.6)

Аналогично из уравнения (7.4.4) определим и подставим в уравнение (7.4.3). Преобразуя, находим:

(7.4.7)

Поделив уравнения (7.4.6) на (7.4.7) получим:

(7.4.8)

Так как

,

то

.

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения. Коэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при

. (7.4.9)

Для нашего механизма при

. (7.4.10)

Определяем коэффициент приведения масс:

(7.4.11)
