Текст из файла (страница 5)

При соблюдении техники безопасности при работе на персональном компьютере и правильной организации рабочего места, компьютер станет не только помощником при выполнении поставленной задачи, но и верным другом.

3. Экономическая часть

3.1 Технико-экономическое обоснование решаемой задачи

Темой дипломной работы является “Разработка бизнес-процесса “Прием новой документации в электронный архив” в рамках внедрения CALS-технологий на предприятии ФГУП “РНИИ КП”.

Данный бизнес-процесс удобно использовать на крупном предприятии, имеющего электронный архив, так как он значительно снижает затраты времени на обработку новой документации и ввода ее в электронный архив, увеличивает производительность труда, а следовательно снижает трудоемкость выполняемой задачи.

Данный бизнес-процесс разработан в системе Lotsia PDM Plus и отлажена на компьютере IBM PC Pentium IV со следующими характеристиками:

1) процессор 1.99 Ггц;

2) объем оперативной памяти – 1028 Мбайт;

3) монитор ViewSonic;

4) стандартная клавиатура;

5) дисковод для дискет 3,5" емкостью 1,44 Мбайт.

Система управления информацией об изделии Lotsia PDM Plus разработана отечественной компанией Лоция Софт. Компания Лоция Софт специализируется на разработке систем PLM/PDM/TDM/Workflow/ERP, оказании консалтинговых услуг, выполнении проектов автоматизации предприятий «под ключ», реинжиниринге бизнес- и проектных процессов в промышленности, внедрении систем технического документооборота и управления производством, автоматизации торговой деятельности средних и крупных территориально-распределённых торговых домов и холдингов различного профиля.

Для определения экономической эффективности от внедрения задачи в производство необходимо рассчитать себестоимость данной задачи.

Себестоимость - это затраты предприятия на изготовление и реализацию продукции, услуг и работ, выраженные в денежной форме.

Различают три вида себестоимости:

Плановая себестоимость – это сумма затрат, которыми располагает цех, предприятие по производству конкретной продукции или тот уровень издержек, которые сможет понести цех, предприятие при производстве продукции.

Фактическая себестоимость – это действительные затраты по производству и реализации продукции. Она включает в себя как производительные, так и непроизводственные затраты.

Нормативная себестоимость – это себестоимость продукции, которая определяется по действующим на определённую дату нормам расхода материала, топлива, энергии, заработной платы и так далее на каждую деталь, узел, изделие в целом.

Себестоимость можно рассчитать по следующей формуле:

С=М+ПФ+ТР.ЗАГ.+ЗОСН.+ЗДОП.+ОСОЦ.+НЦЕХ.+НЗАВ.+ВН,

где С - себестоимость в руб.;

М - стоимость материалов;

ПФ - покупные полуфабрикаты;

ТР.ЗАГ. - транспортно-заготовительные расходы;

ЗОСН. - основная заработная плата;

ЗДОП. - дополнительная заработная плата;

ОСОЦ. - отчисление на социальное страхование;

НЦЕХ. - накладные цеховые расходы;

НЗАВ. - накладные заводские расходы;

ВН - внепроизводственные расходы.

3.2 Расчетная часть

3.2.1 Расчет трудоемкости решаемой задачи

Для того, чтобы определить себестоимость решения задачи, необходимо, прежде всего, найти трудоёмкость решения задачи.

Трудоемкость – это сумма затрат труда (времени), необходимых для изготовления единицы продукции.

Трудоемкость решаемой задачи можно определить по следующей формуле:

ТЭ=ТИ+ТА+ТБС+ТП+ТМР+ТОТЛ+ТЭВМ+ТД,

где ТЭ – трудоёмкость в час;

ТИ – затраты труда на изучение материала, описание задачи;

ТА – затраты труда на разработку алгоритмов решения задачи;

ТБС – затраты труда на разработку схем алгоритма программы;

ТП – затраты труда на программирование;

ТМР – затраты труда на машинно-ручные работы;

ТОТЛ – затраты труда на отладку программы;

ТЭВМ – время машинного счета на ЭВМ;

ТД – затраты труда на оформление документации.

Слагаемые затрат труда определяются собственными наблюдениями через количество программных команд данной стадии разработки.

Затраты труда на изучение и описание задачи определяются по формуле:

где Q – предполагаемое число программных команд данной стадии разработки;

– коэффициент, учитывающий качество описания задачи, =1,5;

B – производительность исполнителя, количество команд в час;

ККВ – коэффициент квалификации исполнителя, Ккв = 0,8.

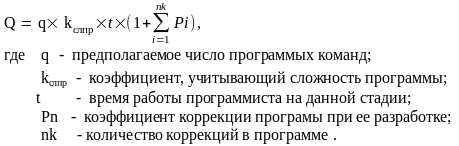

Предполагаемое число команд данной стадии разработки можно определить по следующей формуле:

Рассчитаем время, затраченное на изучение и описание задачи по известной нам формуле:

q = 85; t = 5; Pn = 0; B = 85; Ксл.пр. = 1,5; Ккв = 0,8; nk = 4; = 1,4.

Q =85 1.4 5 (1+0) = 637.5 команд

Величины Та, Тбс, Тп, Тотл вычисляются аналогичным способом по формуле:

где вместо индекса j в каждом случае подставляется один из индексов рассчитываемых величин.

Затраты труда на разработку алгоритма решаемой задачи.

q=20; t=7; kслпр=1.5; nk=5; Pi=0.1;

Q = 20 1.5 7 (1+5 0.1) = 315 ком/час;

В = 24 ком;

Ккв = 0.8;

Та = = 16.41 часа.

Расчёт затрат труда на разработку схем алгоритма программы.

q= 12; t=7; kслпр=1.4; nk=2; Pi=0.1;

Q = 12 1.4 7 (1+2 0.1) = 141.12 ком/час;

В = 15 ком;

Ккв = 0.8;

Тбс = = 11.76 часа.

Расчет затрат труда на программирование.

q=20; t=12; kслпр=1.4; nk=7; Pi=0.1;

Q = 20 1.4 12 (1+7 0.1) = 571.2 ком/час;

В = 25 ком;

Ккв = 0.8;

Тп = = 28.56 часа.

Затраты труда на этапе отладки.

Трудоёмкость на этапе отладки определяется по формуле:

Тотл = Тотл.исп.+Тотл.ЭВМ

q=5; t=3; kслпр=1.4; nk=8; Pi=0.1;

Q = 5 1.4 3 (1+8 0.1) = 37.8 ком/час;

В = 5 ком;

Ккв = 0.8;

Тотлисп = = 9.45 часа.

Время отладки ЭВМ определяется по статистическим данным:

Тотл.эвм. = 0.09+0.12+0,09+0.11+0.13+0.07+0.14=0.75 ч

Тотл = 9.45+0.75=10.2 ч

Затраты труда, необходимые на оформление документации.

q=20; t=6; kслпр=1.4; nk=4; Pi=0.1;

Q = 20 1.4 6 (1+4 0.1) = 235.2 ком/час;

В = 20 ком;

Ккв = 0.8;

Тд = = 14.7 часа.

Затраты труда на машинно–ручные работы.

Трудоёмкость на этапе машинно-ручных работ определяется по формуле:

где Qвв – объем вводимой информации в символах (приблизительно 21059);

НД – норма производительности при занесении информации при помощи клавиатуры (около 5 символов за 2 сек.).

Тмр = = 5.35 часа.

Затраты труда, связанные со временем машинного счета на ЭВМ

Трудоёмкость на этапе машинного счета на ЭВМ определяется по формуле:

Тэвм=Твв+Та+Твыв,

где Тэвм – затраты труда на машинные операции;

Твв – затраты труда на ввод информации;

Твыв – затраты труда на вывод информации;

Та – затраты труда на выполнение арифметических и логических операций

Формула для расчета машинного времени, необходимого для ввода информации:

где Тв – затраты труда на ввод/вывод информации;

m – количество устройств ввода/вывода;

Qui – объем вводимой/выводимой информации в i-е устройство ввода;

Вi – быстродействие i-го устройства ввода/вывода.

Рассчитаем затраты на ввод информации:

m=1; Qui=90 символов; Вi=2 символа;

Твв = = 63.64 сек 0.018 часа.

Рассчитаем затраты на вывод информации:

m=1; Qui=2500 символов; Вi=1000 символа;

Твыв = = 79.06 сек 0.022 часа.

Машинное время ЭВМ, необходимое для арифметической и логической обработки информации можно определить по формуле:

где na – количество арифметических операций;

ta – продолжительность арифметической операции;

to – среднее время обращения к запоминающему устройству;

ni – количество обращений к i-му внешнему запоминающему устройству;

k – число внешних запоминающих устройств.

Расчет затрат на арифметические и логические операции

na=7600 операций; ta=0.02 сек 0.0000056 часа; to=0.1 сек 0.000028 часа;

ni=12; k=1;

Ta = 7600 0.0000056+0.000028 12 0.043 часа.

Тэвм = Твв+Твыв+Та = 0.018+0.022+0.043 0.083 часа.

Теперь, зная все затраты труда на всех этапах решения задачи, мы можем узнать трудоёмкость решаемой задачи:

Тэ = Ти+Та+Тбс+Тп+Тмр+Тотл+Тэвм+Тд = =9.38+16.41+11.76+28.56+5.35+10.2+0.083+14.7 = 96.44 часов.

Трудоёмкость решения данной задачи на ЭВМ составляет 96,44 часов.

3.2.2 Расчет себестоимости решаемой задачи

При решении задачи на ЭВМ себестоимость разработки программы определяется по формуле:

Sэ = Sи+Sалг+Sбс+Sпр+Sмр+Sотл+Sэвм+Sд,

где Sэ – себестоимость разработанной программы в руб.;

Sи – себестоимость на этапе изучения описания задачи;

Sалг – себестоимость разработки алгоритмов решения задачи;

Sбс – себестоимость разработки схем алгоритмов программы;

Sпр – себестоимость на этапе программирования;

Sотл – себестоимость на этапе отладки;

Sэвм – затраты, связанные с вычислением расчетов непосредственно на ЭВМ;

Sд – затраты на оформление документации в удобном для чтения виде.

Sи-д = Lср.ч. Ти-д+Здоп+Осоц+Нцех+Нзав+Тотлэвм Сэвм,
