LS Flow. Предназначен для управления бизнес-процессами.
Система должна быть реализована в классической архитектуре «клиент-сервер». Классические рабочие места функционируют на программно-аппаратной платформе Wintel. В качестве сервера могут выступать также компьютеры под управлением ОС Unix.
Для обеспечения надежной и производительной работы с большими объемами данных в системе Lotsia PDM PLUS используются индустриальные серверы баз данных Oracle, Sybase или MS SQL Server.
Для разработки данного бизнес-процесса был выбран язык программирования PartY, который является встроенным в систему Lotsia PDM. Этот язык широко внедрен на предприятии, поэтому разработка бизнес-процесса должна быть осуществлена на данном языке программирования.
1.2 Схемы алгоритма программы

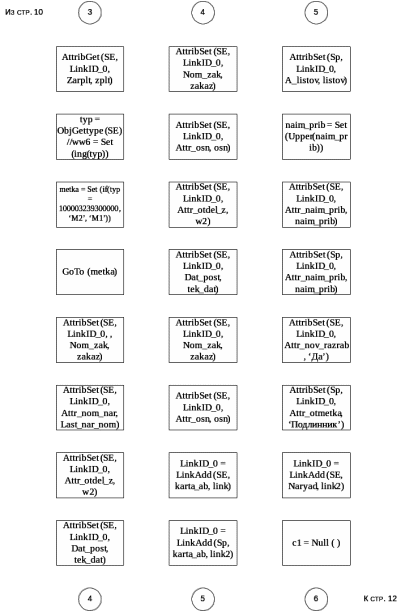

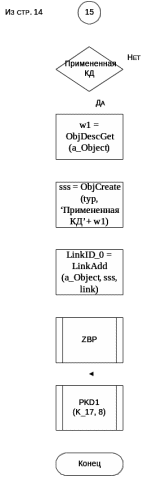

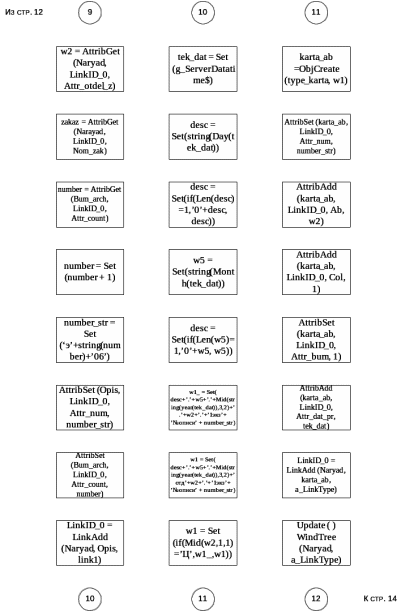

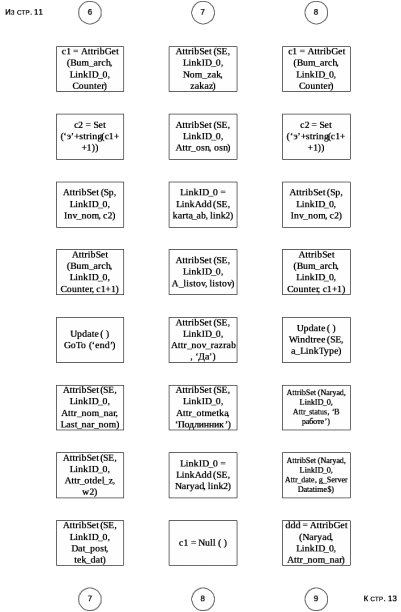

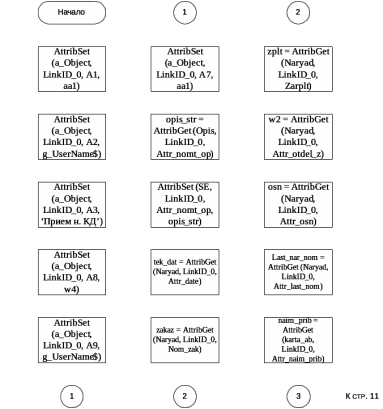

1.2.1 Схема алгоритма основной программы
Имена и назначение переменных приведены в таблице 2.1.
Таблица 2.1
| Переменная | Назначение | |
| a_LinkType | Текущий тип связи | |
| a_Object | Текущий объект | |
| a_TLinkID | Текущий тип связи | |
| A1 | Текущее время норматива | |
| A2 | Единица нормирования | |
| A3 | Единица измерения | |
| A7 | Дата начала работы | |
| A8 | Дата окончания работы | |
| A9 | Длительность задачи в минутах | |
| aa1 | Дата начала задачи | |
| aa2 | Исполнитель | |
| aa3 | Название задачи | |
| A_listov | Количество листов | |
| Ab | Абонент | |
| Ab_ob_dok | Абонент (обеспечиваемый документами) | |
| Attr_bum | Атрибут используемой бумаги | |
| Attr_col_calka | Атрибут количества кальки | |
| Attr_date | Атрибут даты оформления | |
| Attr_format | Атрибут формата | |
| Attr_last_nom | Атрибут последнего номер | |
| Attr_nom_nar | Атрибут номера наряда | |
| Attr_nomt_op | Атрибут номера описи | |
| Attr_nov_razrab | Атрибут новой разработки | |
| Attr_osn | Атрибут основания | |
| Attr_otdel_z | Атрибут отдела – заказчика | |
| Attr_otmetka | Атрибут отметки о документе | |
| Atr_po_koop | Атрибут кооператива | |
| Attr_status | Атрибут статуса выполнения | |
| Attr_Tab_nom | Атрибут номера таблицы | |
| Bum_arch | Бумажный архив | |
| c1 | Количество экземпляров | |
| c2 | Переменная | |
| Col | Количество | |
| Counter | Обратное отправление | |
| Dat | Дата | |
| Dat_post | Дата поставки | |
| ddd | Наряд | |
| desc | Описание | |
| Descr | Наряд | |
| Format | Формат | |
| Inv_nom | Порядковый номер | |
| karta_ab | Карточка абонента | |
| Last_nar_nom | Последний номер наряда | |
| link | Связь | |
| link2 | Связь наряда | |
| LinkID_0 | Нулевой код связи | |
| listov | Количество листов в документе | |
| metka | Метка | |
| Naim | Наименование | |
| Naim_izd | Наименование издателя | |
| naim_prib | Наименование прибора | |
| Naryad | Наряд на принятие подлинника | |
| Nom_zak | Номер заказа | |
| Normativ | Норматив | |
| normativ_ | Норматив отчислений | |
| Obozn | Обозначение | |
| Obozn_izd | Обозначение издателя | |
| Opis | Опись | |
| osn | Основание | |
| Otdel_zakaz | Отдел исполнителя | |
| ppp | Переменная | |
| ppp_str | Переменная | |
| Proekt | Проект | |
| SE | Сборочная единица | |
| Sp | Спецификация | |
| Tabel_nom | Табельный номер | |
| tek_dat | Текущая дата | |
| typ | Тип изделия | |
| typ_opis | Тип описи | |
| type_karta | Тип карты работы | |
| Type_naryad | Тип наряда | |
| uchet | Абонентский учет | |
| uchet_attr | Атрибут учета | |
| w1 | Переменная | |
| w1_ | Переменная | |
| w2 | Переменная | |
| w4 | Тема | |
| w5 | Название работы | |
| ww2 | Переменная | |
| zakaz | Заказ | |
| Zarplt | Заработанная плата | |
| Zn_attr_date | Дата оформления наряда | |
| zplt | Средняя заработанная плата | |

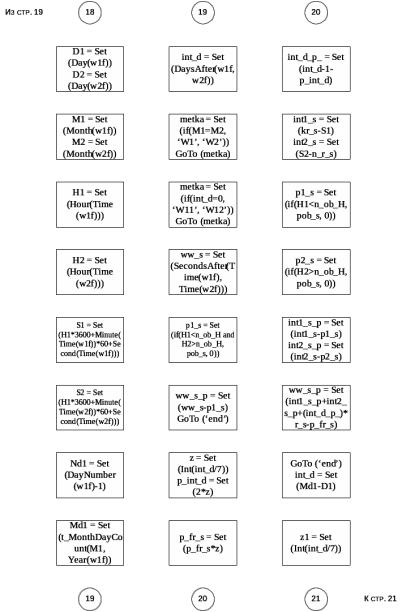

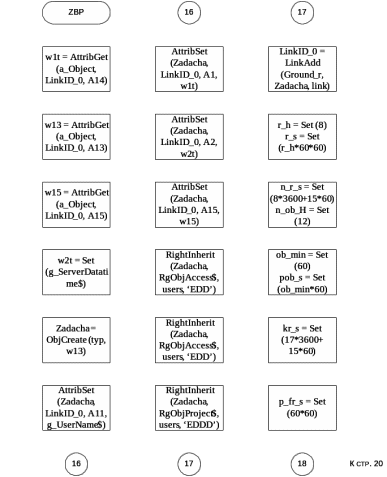

Схема алгоритма процедуры ZBP
Имена и назначение переменных приведены в таблице 2.2.
Таблица 2.2
| Переменная | Назначение |
| a_LinkType | Текущий тип связи |
| a_Object | Текущий объект |
| a_TLinkID | Текущий код связи |
| A1 | Дата начала |
| A2 | Дата окончания |
| A3 | Длительность задачи в минутах |
| A4 | Длительность задачи в часах |
| A11 | Оператор |
| A13 | Тема текущей задачи |
| A14 | Дата начала текущей задачи |
| A15 | Номер наряда |
| A16 | Исполнитель текущей задачи |
| A17 | Тема выполненной задачи |
| A18 | Исполнитель выполненной задачи |
| A19 | Дата выполненной задачи |
| D1 | День из даты начала задачи |
| D2 | День из даты окончания задачи |
| Group_r | Группа работ |
| H1 | Часы из даты начала задачи |
| H2 | Часы из даты окончания задачи |
| int_d | Интервал в днях без поправки |
| int_d_1_p | Остаток дней в 1-м месяце с поправкой на выходные |
| int_d_2 | Дни с начала 2-го месяца |
| int_d_2p | Интервал 2-го месяца с поправкой на выходные |
| int_d_p_ | Интервал в днях с поправкой на выходные |
| int_d2 | Интервал во 2-м месяце |
| int1_min | Время на выполнение задачи в 1-й день |
| int1_s | Время на задачу в 1-й день без поправки |
| int1_s_p | Время на задачу в 1-й день с поправкой на обед |
| int2_min | Время на выполнение задачи во 2-й день |
| int2_s | Время на задачу во 2-й день без поправки |
| int2_s_p | Время на задачу во 2-й день с поправкой на обед |
| kr_s | Прошедшее время с начала дня конца рабочей недели |
| link | Связь этапов работ |
| LinkID_0 | Нулевой код связи |
| M1 | Номер месяца из даты начала задачи |
| M2 | Номер месяца из даты окончания задачи |
| Md1 | Число дней в 1-м месяце |
| metka | Метка |
| metka1 | Метка 1 |
| n_ob_H | Час начала обеда |
| n_r_s | Время с начала дня до начала рабочего дня |
| Nd1 | Номер дня начала недели |
| NN | День недели 1-го числа 2-го месяца |
| ob_min | Длительность обеда в минутах |
| p_fr_s | Поправка на короткую пятницу |
| p_int_d | Поправка интервала в днях |
| p1_fr_s | Поправка на пятницу в 1-м месяце |
| p1_s | Поправка на обед 1-го дня |
| p2_fr_s | Поправка во 2-м месяце на пятницу |
| p2_s | Поправка на обед 2-го дня |
| pm1_d | Поправка на выходные в 1-м месяце |
| pm2_d | Поправка на выходные во 2-м месяце |
| pob_s | Поправка на обед в секундах |
| r_h | Длительность рабочего дня в часах |
| r_s | Длительность рабочего для в секундах |
| S1 | Время до начала задачи с начала дня в секундах |
| S2 | Время с начала до конца задачи |
| typ | Тип задачи |
| users | Все пользователи |
| w13 | Тема текущей задачи |
| w15 | Страница номера наряда |
| w1t | Дата начала задачи |
| w2t | Дата окончания задачи |
| ww_min | Длительность выполнения задачи в минутах без поправки |
| ww_min_p | Длительность выполнения задачи в минутах с поправками |
| ww_s | Длительность выполнения задачи в секундах без поправки |
| ww_s_p | Длительность выполнения задачи в секундах с поправками |
| z | Целая часть интервала дел на неделе |
| z1 | Целая часть интервала дел на неделе 1 |
| z2 | Целая часть интервала дел на неделе 2 |
| Zadacha | Задача |
