При пробое резервуара выше уровня жидкости, выброс пара при давлении в резервуаре будет продолжаться до тех пор, пока вся жидкость не испарится. Хотя при этом от окружающей среды подводится тепло, содержимое будет охлаждаться до температуры, зависящей от размера отверстий.

При пробое резервуара ниже уровня жидкости в отверстии плоской стенки, скорее всего можно ожидать появление однофазного потока жидкости. При этом мгновенное испарение будет происходить с внешней стороны места утечки.

Образование парового облака может привести к трем типам опасностей: крупному пожару, взрыву парового облака, токсическому воздействию [10].

Учитывая характер поведения сжиженного пропана, построено блок-схема развития различных аварийных ситуаций на газофракционирующей установке ТГПЗ (рисунок 2.1), на основании блок-схемы, построено дерево событий (рисунок 2.2).

Рисунок 2.1 – Блок-схема развития аварийных ситуаций на газофракционирующей установке

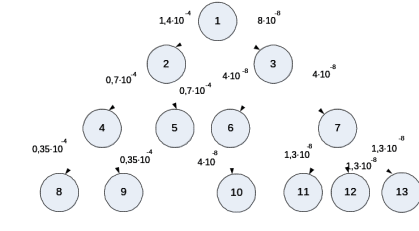

Рисунок 2.2 – Дерево событий возникновения аварий на газофракционирующей установке

Вероятность возникновения инициирующего события – разрушение емкости с выбросом пропановой фракции, принята равной 1.

Значение частоты возникновения отдельного события или сценария пересчитывается путем умножения частоты возникновения инициирующего события на условную вероятность развития аварии по конкретному сценарию.

1 - разрушение резервуара с выбросом пропана;

2 – длительное истечение продукта;

3 – мгновенная разгерметизация;

4 – образование парогазовоздушного облака;

5 – факельное горение;

6 – нет источника воспламенения;

7 – есть источник воспламенения;

8 – рассеяние облака;

9 –взрыв газовоздушной смеси;

10 – рассеяние облака;

11 – взрыв газовоздушной смеси;

12 – огненный шар;

13 – пожар пролива;

Значение частоты возникновения сценария аварийной ситуации при разрушении резервуара содержащего пропановую фракцию, с образованием огненного шара равно:

Р_о.ш. = Р₁· Р₁₃ · Р₃₇ · Р₇₁₂ = 1·0,2·0,1·0,03= 6·10^-4

Вероятность возникновения факельного горения:

Р_фак = Р₁·Р₁₂·Р₂₅ = 1·0,8·0,4= 0,32

Вероятность возникновения пожара пролива:

Р_п.п. = Р₁·Р₁₃·Р₃₇·Р₇₁₃ =1·0,2·0,1·0,03= 6·10^-4

Вероятность возникновения взрыва:

Р_взрыв = Р₉+Р₁₁= Р₁·Р₁₂·Р₂₄·Р₄₉+ Р₁·Р₁₃·Р₃₇·Р₇₁₁ =1·0,8·0,4·0,2+

+1·0,2·0,1·0,03= 6,4·10^-2+6·10^-4=6,46·10^-2

Таким образом, наиболее вероятным сценарием развития аварии является факельное горение при длительном истечении продукта, но, учитывая статистику ЧС, связанных с разрушением резервуаров, наибольшие разрушающие последствия имеют залповые выбросы больших объемов продукта (мгновенная разгерметизация) с последующим взрывом, поэтому будет рассматриваться именно этот сценарий.

2.4 Разработка сценариев развития чрезвычайной ситуации методом построения дерева отказов

Учитывая все свойства обращающихся веществ и особенности технологического режима, рассматривая причины возникновения аварийных ситуаций, было составлено дерево отказов развития аварийных ситуаций, которое представлено на рисунке 2.3:

Прекращение подачи электроэнергии приведет к резкому увеличению температуры теплоносителя в змеевиках печи, переполнению емкостей орошения и подъему давления в колоннах и емкостях.

Прекращение подачи воздуха КИП и А приводит к отказу в работе регуляторов уровней, давлений и температуры, отказ в работе КИП и А приведет к переполнению колонн и емкостей, повышению давления и температуры в аппаратах.

Прекращение подачи воды оборотного водоснабжения приведет к повышению давления в колоннах и емкостях вследствие прекращения конденсации паров продуктов в конденсаторах-холодильниках.

Выход из строя насосов приведет к переполнению емкостей орошения и подъему давления в аппаратах [2].

Аварийные ситуации на рассматриваемом объекте возникают вследствие разрушения (полного или частичного) колонн, емкостного оборудования, трубопроводов, поэтому именно эти варианты аварий и выбираются в качестве типовых сценариев.

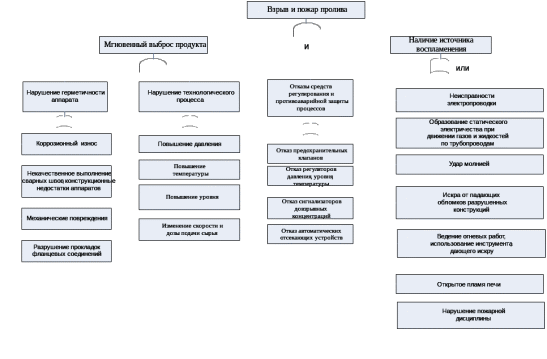

Рисунок 2.3 – «Дерево отказов» развития аварии на газофракционирующей установке

2.5 Краткое описание рассматриваемой чрезвычайной ситуации

Анализ имеющихся данных, природно-климатических сведений о районе расположения завода показал, что наиболее опасным вариантом развития аварии будет полная разгерметизация емкости орошения с пропаном объемом 16 м³ на открытой площадке.

Сжиженный пропан в емкости орошения находится под давлением 1,6 МПа, при температуре 50ºС. Причиной разгерметизации емкости орошения послужили нарушение технологического процесса (прекращение подачи воды оборотного водоснабжения привело к прекращению конденсации паров продуктов в конденсаторах-холодильниках, это привело к повышению давления в емкости орошения), нарушение герметичности аппарата (коррозия сварного шва) и отказ предохранительного клапана.

Произошел залповый выброс сжиженного пропана, часть пропана мгновенно испарилась, образовав облако паровоздушной смеси, жидкая фаза вылилась на подстилающую поверхность, образовав зеркало пролива.

Источником воспламенения послужила искра, созданная падающими конструкциями разрушенной емкости. При воздействии источника воспламенения произошел взрыв облака паровоздушной смеси и пожар пролива.

Авария произошла летом, месяц - июль, в 15.30, смена находится на рабочих местах и воздействию опасных факторов подвержено максимальное количество людей, скорость ветра – 1 м/с. Вследствие воздействия поражающих факторов взрыва, здания на различном расстоянии от центра взрыва будут подвержены полным, сильным, средним и слабым разрушениям. Люди, находящиеся на открытых площадках, в зданиях и сооружениях получат смертельные и травмирующие поражения. Расчет воздействия поражающих факторов ЧС проводится в разделе 3 дипломного проекта «Пожаровзрывозащита».

3 ПОЖАРОВЗРЫВОЗАЩИТА ГАЗОФРАКЦИОНИРУЮЩЕЙ УСТАНОВКИ ТУЙМАЗИНСКОГО ГАЗОПЕРЕРАБАТЫВАЮЩЕГО ЗАВОДА

В данном разделе рассчитываются показатели пожаровзрывоопасности объекта, определяется категория газофракционирующей установки по пожаровзрывоопасности, приводятся основные огнетушащие средства, используемые при тушении сжиженных углеводородных газов, рассчитывается молниезащита установки, оцениваются социальный и индивидуальный риски, разрабатываются мероприятия по предупреждению пожаров и взрывов.

3.1 Анализ производства по пожаровзрывоопасности. Характеристика используемых в производстве веществ и материалов по пожаровзрывоопасности

В нефтегазовом комплексе используется и перерабатывается большое количество горючих и взрывоопасных материалов. Для повышения безопасности технологических процессов необходима правильная оценка взрыво- и пожароопасности этих процессов и выполнение ряда мероприятий, направленных на более рациональное проектирование и безопасную эксплуатацию.

Участок переработки газа относится к взрывопожароопасным производствам категории «А». Производства, относящиеся к данной категории, связаны с применением или получением горючих газов, нижний предел воспламенения которых составляет 10 % и менее по отношению к объему воздуха, жидкостей с температурой вспышки паров до 28 градусов при условии, что указанные газы и пары могут образовывать взрывоопасные смеси.

Основными факторами, определяющими опасность участка, являются:

а) наличие и применение в больших количествах сжиженных и газообразных углеводородов.

б) применение открытого огня в печах для нагрева теплоносителя и абсорбента.

в) ведение процесса при сравнительно высоких давлениях (до 1,6 МПа) и высоких температурах (до 250º С).

г) применение тока высокого напряжения для электродвигателей.

д) возможность образования зарядов статического электричества при движении газов и жидкостей по аппаратам и трубопроводам [3].

Пожаровзрывоопасность газофракционирующей установки обусловлена физико-химическими свойствами перерабатываемых веществ и получаемых продуктов. Сильная зависимость параметров газа от температуры является основным источником опасностей в газовом хозяйстве (Таблица 3.1).

Таблица 3.1 - Зависимость некоторых параметров углеводородов от температуры

Т °С	Пропан
	Рабс, МПа	ж, кг/м3	n, кг/м3
-60	0,04	606	1,11
-55	0.05	598	1.36
-50	0,06	593	1,81
-45	0,09	587	2.07
-40	0,11	581	2.61
-35	0.14	575	3.25
-30	0.17	565	3,87
-25	0.20	559	4.62
-20	0.24	553	5,48
-15	0.29	548	6.40
-10	0,34	542	7.57
-5	0,41	535	9.05
0	0.47	528	10,37
5	0,55	521	11,90
10	0.63	514	13.60
15	0.73	507	15,51
20	0.83	499	17.74
25	0.95	490	20.15
30	1.07	483	22.80
35	1.21	474	25,30
40	1.37	464	28.60
45	1.53	451	34,50
50	1,70	446	36,80
55	1.89	437	40.22
60	2,10	434	44,60

Сжиженные углеводородные газы, находящиеся под сверхатмосферным давлением при температуре выше или равной температуре окружающей среды в сосудах, резервуарах и другом технологическом оборудовании, являются перегретыми жидкостями. Сжиженный пропан относится к веществам с критической температурой выше, а точкой кипения ниже чем в окружающей среде. Его особенностью является "мгновенное" (очень быстрое) испарение части жидкости при разгерметизации и охлаждение оставшейся доли до точки кипения при атмосферном давлении. Аварийное вскрытие емкостей с негорючей или горючей перегретыми жидкостями сопровождается взрывом и опасным действием осколков [13]. Основные физико-химические свойства пропана, обуславливающие его пожаровзрывоопасность, приведены в таблице 3.2:

Таблица 3.2 - Характеристика пропана

Параметры	Пропан
Химическая формула	С3Н8
Молекулярная масса	44
Плотность жидкой фазы при температуре 0° С и давлении 101,3 кПа, кг/м3	528
Температура кипения при атмосферном давлении, 0С	-42,17
Теплота сгорания в газообразном состоянии, МДж/м3	85
Температура самовоспламенения, 0С	466
Пределы воспламеняемости в смеси с воздухом при нормальных атмосферных условиях, % объема:
Нижний	2,4
Верхний	9,5

Анализ свойств перерабатываемых веществ на производстве, причин аварий и неполадок на газофракционирующей установке, а также на аналогичных объектах показал, что самым неблагоприятным сценарием аварии является мгновенная разгерметизация резервуара или емкости, выброс углеводородных смесей с формированием парогазового облака, с последующим его загоранием и взрывом, а также образование пожара пролива.
