Примеры зон - припотолочная область, восходящий на очагом горения поток нагретых газов и область незадымленной холодной зоны) и полевые (дифференциальные) модели пожара (прогноз пространственно-временного распределения температур и скоростей газовой среды в помещении, концентраций компонентов среды, давлений и плотностей в любой точке помещения).

Для проведения расчетов, необходимо проанализировать следующие данные:

объемно-планировочных решений объекта;

теплофизических характеристик ограждающих конструкций и размещенного на объекте оборудования;

вида, количества и расположения горючих материалов;

количества и вероятного расположения людей в здании;

материальной и социальной значимости объекта;

систем обнаружения и тушения пожара, противодымной защиты и огнезащиты, системы обеспечения безопасности людей.

При этом учитывается:

вероятность возникновения пожара;

возможная динамика развития пожара;

наличие и характеристики систем противопожарной защиты (СППЗ);

вероятность и возможные последствия воздействия пожара на людей, конструкцию здания и материальные ценности;

соответствие объекта и его СППЗ требованиям противопожарных норм.

Далее необходимо обосновать сценарий развития пожара. Формулировка сценария развития пожара включает в себя следующие этапы:

выбор места расположения первоначального очага пожара и закономерностей его развития;

задание расчетной области (выбор рассматриваемой при расчете системы помещений, определение учитываемых при расчете элементов внутренней структуры помещений, задание состояния проемов);

задание параметров окружающей среды и начальных значений параметров внутри помещений.

1) Интегральная модель пожара

Интегральная математическая модель пожара описывает в самом общем виде процесс изменения во времени состояния газовой среды в помещении.

С позиций термодинамики газовая среда, заполняющая помещение с проемами (окна, двери и т.п.), как объект исследования есть открытая термодинамическая система. Ограждающие конструкции (пол, потолок, стены) и наружный воздух (атмосфера) является внешней средой по отношению в этой термодинамической системе. Эта система взаимодействует с внешней средой путем тепло - и массообмена. В процессе развития пожара через одни проемы выталкивается из помещения нагретые газы, а через другие поступает холодных воздух. Количество вещества, т.е. масса газа в рассматриваемой термодинамической системе, в течении времени изменяется.

Поступление холодного воздуха обусловлено работой проталкивания, которую совершает внешняя среда. Термогазодинамическая система в свою очередь совершает работу, выталкивая нагретые газы во внешнюю атмосферу. Эта термодинамическая система взаимодействует также с ограждающими конструкциями путем теплообмена. Кроме того, в эту систему с поверхности горящего материала (т.е. из пламенной зоны) поступает вещество в виде газообразных продуктов горения.

Состояние рассматриваемой термодинамической системы изменяется в результате взаимодействия с окружающей средой. В интегральном методе описания состояния термодинамической системы, коей является газовая среда в помещении, используются "интегральные" параметры состояния - такие, как масса всей газовой среды и ее внутренняя тепловая энергия. Отношение этих двух интегральных параметров позволяет оценивать в среднем степень нагретости газовой среды.

В процесс развития пожара, значения указанных интегральных параметров состояния изменяются.

Математический аппарат модели изложен в научно-методических пособиях [2].

2) Зонная модель пожара

Зонный метод расчета динамики ОФП основан на фундаментальных законах природы - законах сохранения массы, импульса и энергии.

Газовая среда помещений является открытой термодинамической системой, обменивающейся массой и энергией с окружающей средой через открытые проемы в ограждающих конструкциях помещения.

Газовая среда является многофазной, т.к состоит из смеси газов (кислород, азот, продукты горения и газификация горючего материала, газообразное огнетушащие вещество) и мелкодисперсных частиц (твердых или жидких) дыма и огнетушащих веществ.

В зонной математической модели газовый объем помещения разбивается на характерных зоны, в которых для описания тепломассобмена используются соответствующие уравнения законов сохранения.

Размеры и количество зон выбирается таким образом, что бы в пределах каждой из них неоднородность температурных и других полей параметров газовой среды были возможно минимальными, или из каких-то других предположений, определяемых задачами исследования и расположением горючего материала.

Наиболее распространенной является трехзонная модель, в которой объем помещения разбит на следующие зоны: конвективная колонка, припотолочный слой и зона холодного воздуха, рисунке 3.1.

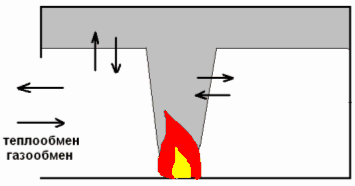

Рисунок 3.1 Трехзонная модель пожара

В результате расчета по зонной модели находятся зависимости от времени следующих параметров тепломассообмена:

среднеобъемных значений температуры, давления, массовых концентраций кислорода, азота, огнетушащего газа и продуктов горения, а также оптической плотности дыма и дальности видимости в нагретом задымленном припотолочном слое в помещении;

нижнюю границу нагретого задымленного припотолочного слоя;

распределение по высоте колонки массового расхода, осредненных по поперечному сечению колонки величин температуры и эффективной степени черноты газовой смеси;

массовых расходов истечения газов наружу и притока наружного воздуха внутрь через открытые проемы;

тепловых потоков, отводящих в потолок, стены и пол, а также излучаемых через проемы;

температуры (температурных полей) ограждающих конструкций.

Математический аппарат модели изложен в научно-методических пособиях [2, 28, 29].

3) Полевой (дифференциальный) метод расчета

Полевой метод является наиболее универсальным из существующих детерминистических методов, поскольку он основан на решении уравнений в частных производных, выражающих фундаментальные законы сохранения в каждой точке расчетной области.

С его помощью можно рассчитать температуру, скорость, концентрации компонентов смеси и т.п. в каждой точки расчетной области (рисунок 3.2).

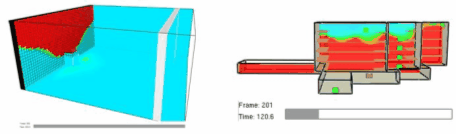

Рисунок 3.2 Расчеты с помощью полевой модели

В связи с этим полевой метод может использоваться:

для проведения научных исследований в целях выявления закономерностей развития пожара;

для проведения сравнительных расчетов в целях апробации и совершенствования менее универсальных и зональных и интегральных моделей, проверки обоснованности и их применения;

Выбора рационального варианта противопожарной защиты конкретных объектов: моделирования распространения пожара в помещениях высотой более 6м.

В своей основе полевой метод не содержит никаких априорных допущений о структуре течения, и связи с этим принципиально применим для рассмотрения любого сценарий развития пожара.

Вместе с тем, следует отметить, что его использование требует значительных вычислительных ресурсов. Это накладывает ряд ограничений на размеры рассматриваемой системы и снижает возможность проведения многовариантных расчетов. Поэтому, интегральный и зональный методы моделирования также являются важным инструментами в оценке пожарной опасности объектов в тех случаях, когда они обладают достаточной информативностью и сделанные при их формулировке допущения не противоречат картине развития пожара.

Однако, на основе проведенных исследований, можно утверждать, что поскольку априорные допущения зонных моделей могут приводить к существенным ошибкам при оценке пожарной опасности объекта, предпочтительно использовать полевой метод моделирования в следующих случаях:

для помещений сложной геометрической конфигурации, а также для помещений с большим количеством внутренних преград;

помещений, в которых один из геометрических размеров гораздо больше остальных;

помещений, где существует вероятность образования рециркуляционных течений без формирования верхнего прогретого слоя (что является основным допущением классических зонных моделей);

в иных случаях, когда зонные и интегральные модели являются недостаточно информативными для решения поставленных задач, либо есть основании считать, что развитие пожара может существенно отличаться от априорных допущений зональных и интегральных моделей пожара.

Математический аппарат модели изложен в научно-методических пособиях [2, 28, 29].

Выбор конкретной модели расчета времени блокирования путей эвакуации следует осуществлять исходя из следующих предпосылок:

1) интегральный метод:

для зданий и сооружений, содержащих развитую систему помещений малого объема простой геометрической конфигурации проведении имитационного моделирования для случаев, когда учет стохастического характера пожара является более важным, чем точное и детальное прогнозирование его характеристик;

для помещений, где характерный размер очага пожара соизмерим с характерным размером помещения;

2) зональный метод:

для помещений и систем помещений простой геометрической конфигурации, линейные размеры которых соизмеримы между собой;

для помещений большого объема, когда размер очага пожара существенно меньше размеров помещения;

для рабочих зон, расположенных на разных уровнях в пределах одного помещения (наклонный зрительный зал кинотеатра, антресоли и т.д.);

3) полевой метод:

для помещений сложной геометрической конфигурации, а также помещений с большим количеством внутренних преград (атриумы с системой галерей и примыкающих коридоров, многофункциональные центры со сложной системой вертикальных и горизонтальных связей и т.д.);

для помещений, в которых один из геометрических размеров гораздо больше (меньше) остальных (тоннели, закрытые автостоянки большой площади и. т.д.);

для иных случаев, когда применимость или информативность зонных и интегральных моделей вызывает сомнение (уникальные сооружения, распространение пожара по фасаду здания, необходимость учета работы систем противопожарной защиты, способных качественно изменить картину пожара, и т.д.).

В нашем случае используем зональную модель. Выбор расчетной модели базируется на анализе объемно-планировочных решений объекта и особенностях сценария.

Учитывая следующие особенности:

объект представляет собой систему помещений простой геометрической конфигурации, линейные размеры которых соизмеримы между собой (линейные размеры помещения отличаются не более чем в 5 раз);

размер источника пожара достаточен для формирования дымового слоя и при этом меньше размеров объекта [2, приложение 6].

Рисунок 3.3 Зонная модель

Зонная модель предполагает выделение в помещении нескольких зон: дымовой слой, незадымленный слой, конвективная колонка - в которых термодинамические параметры можно считать однородными.

В расчете принимаются следующие допущения:

1. Пожар регулируется нагрузкой, т.е. снижение количества кислорода в помещении пожара не учитывается.

2. Пожар начинается в центре нагрузки и распространяется радиально с постоянной скоростью.

3.3 Оценка последствий воздействия опасных факторов пожара на людей для различных сценариев его развития

1) Расчет времени блокирования. Расчет произведен в соответствии с [2, приложение 2].

Сценарий 1. Расчет проводился при условии блокирования основных лестничных клеток 1 типа.

Этаж 01. Помещение 10. Поверхность горения 01

Параметр	Ед. изм.	Значение
Площадь возгорания	м	1
Типовая горючая нагрузка		Здания I-II ст. огнест.; мебель+бытовые изделия
 - Коэффициент полноты горения		0,97
Q - Низшая теплота сгорания	МДж/кг	13,8
F-Удельная массовая скорость выгорания	кг/ (м·с)	0,0145
v - Линейная скорость распространения пламени	м/с	0,0108
LO2 - Удельный расход кислорода	кг/кг	1,03
Dm - Дымообразующая способность горящего материала	Нп·м/кг	270
Макс. выход CO2	кг/кг	0.203
Макс. выход CO	кг/кг	0.0022
Макс. выход HCl	кг/кг	0.014
Критерий возгорания		Время

Параметр	Ед. изм.	Значение
Время моделирования	с.	600
Начальная температура	°С	20

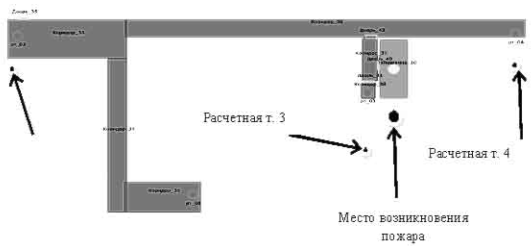

Рисунок 3.4. Вид модели для сценария 1
