Время суток: 12.00.
Температура воздуха - +15-17 С.
Температура воды - + 5-7С.
Активное снеготаяние, в результате чего в некоторых районах на асфальтированных дорогах лужи, грязь, грунтовые дороги труднопроходимы.

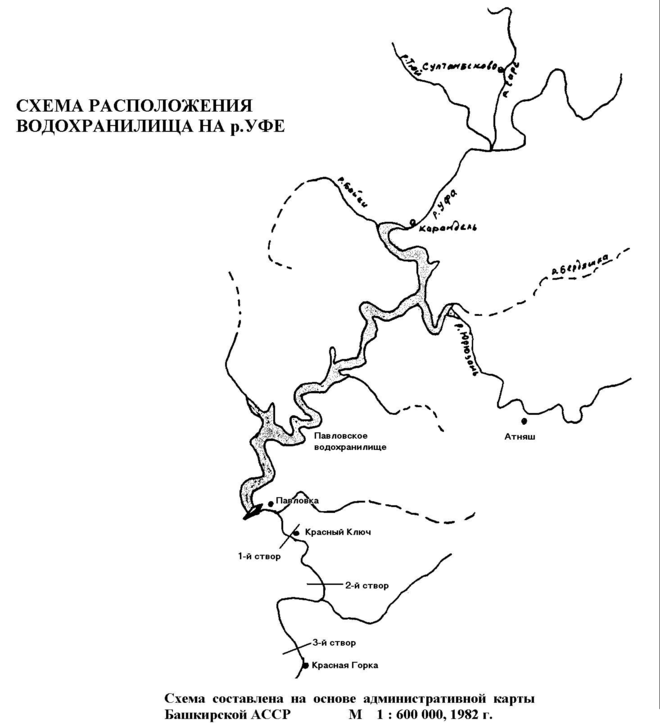

На рисунке 1 приведена карта местности района гидроузла.
Рисунок 1.
2.2.Характеристика населенного пункта
Гидроузел запроектирован и построен в целях комплексного использования водных ресурсов реки Уфы, с учетом перспективного развития энергопотребления, водоснабжения и судоходства. Водохранилище используется для перевозки пассажиров, сухогрузов, нефтепродуктов, леса, лесоматериалов и в целях рекреации. На берегах водохранилища расположено 11 учреждений отдыха: туристические базы, базы отдыха, детские и спортивные лагеря.
Ниже створа водоподпорных сооружений головного узла, в 5-10 км от створа расположены два поселка городского типа с населением 3,9 и 3,1 тыс. человек.
В пгт. Павловка (3.9 тыс. человек) преимущественно стоят кирпичные малоэтажные (одно- трехэтажные), а также деревянные дома (одно- двухэтажные). Редко – дома кирпичные малоэтажные здания (одно- трехэтажные). В пгт. Красный Ключ (3,1 тыс. человек) картина та же, однако присутствуют два промышленных здания с легким металлическим каркасом.
В обоих поселках стенки, набережные и пирсы на железобетонных и металлических сваях. Присутствуют также трансформаторные подстанции.
Дороги в обоих населенных пунктах в основном асфальтированные, однако на окраинах (ближе к реке) – дороги с гравийным (щебеночным) покрытием. Использование железнодорожного транспорта невозможно ввиду отсутствия проложенных путей. Ширина дорог внутри населенных пунктов обеспечивает пропускную способность в 400-900 машин в час. Автомобильная трасса, соединяющая населенные пункты с городом Уфой, проходит по плотине, что, при разрушении последней, отрезает основной путь спасательных и восстановительных формирований. К створу гидроузла существуют и другие подъездные дороги с твердым покрытием с левого и правого берегов; таким образом, подъезд к створу обеспечивается в любое время года. Параметры потока, вызывающие разрушения данных зданий и сооружений приведены в таблице 2.2.1.
Таблица 2.2.1.
Параметры потока, вызывающие разрушения зданий и сооружений
| Тип здания и сооружения | Полное и сильное | Среднее | Слабое | |||
| h, м | V, м/с | h, м | V, м/с | h, м | V, м/с | |
| Деревянные дома (одно- двухэтажные) | 3,5 | 2 | 2,5 | 1,5 | 1 | 1 |
| Кирпичные малоэтажные здания (одно- трехэтажные) | 4 | 2,5 | 3 | 2 | 2 | 1 |
| Промышленные здания с легким металлическим каркасом и здания бескаркасной постройки | 5 | 2,5 | 3,5 | 2 | 2 | 1,5 |
| Стенки, набережные и пирсы на железобетонных и металлических сваях | 6 | 6 | 3 | 4 | 1 | 2 |
| Трансформаторные подстанции | 5 | 2 | 4 | 2 | 2 | 1 |
| Дороги с гравийным (щебеночным) покрытием | 2,5 | 2 | 1 | 1,5 | 0,5 | 0,5 |
| Шоссейные дороги с асфальтобетонным покрытием | 4 | 3 | 2 | 1,5 | 1 | 1 |
| Автомашины | 2 | 2 | 1,5 | 1,5 | 1 | 1 |
2.3. Прогнозирование чрезвычайной ситуации
Прогнозирование данной чрезвычайной ситуации проводилось на основе программы «Волна 2.0», разработанной ВНИИ ГОЧС в 1998 году.
2.3.1. Прогнозирование развития факторов чрезвычайной ситуации
При расчет использовались следующие исходные данные (таблица 2.3.1):
Таблица 2.3.1.
Характеристика створа Павловского гидроузла
| ХАРАКТЕРИСТИКИ СТВОРА ГИДРОУЗЛА | 0-створ | |||
| 1. Объём водохранилища при НПУ | Wв | млн.м3 | 1410 | |
| 2. Глубина водохранилища у плотины при НПУ | Hв | м | 35 | |
| 3. Площадь зеркала водохранилища при НПУ | Sв | млн.м2 | 115,9 | |
| 4. Ширина водохранилища у плотины при НПУ | Bв | м | 810 | |
| 5. Глубина реки в нижнем бьефе гидроузла | Hбо | м | 1,0 | |
| 6. Ширина реки в нижнем бьефе гидроузла | Bбо | м | 67 | |
| 7. Скорость течения в нижнем бьефе гидроузла | Vбо | м/с | 1,0 | |
| 8. Глубина водох. у плотины на момент разр. ГУ | Hp | м | 35 | |
| 9. Степень разрушения гидроузла | Ep | 0,3 | ||
| 10. Высота порога бреши | p | м | 15 | |
| 11. Отметка уреза воды водохранилища ( НПУ ) | Zв | м | 140 | |
| 12. Количество постоянных створов по длине реки | N | 2 | ||
По створам двух поселков городского типа (таблица 2.3.2):
Таблица 2.3.2.
Характеристика рассматриваемых створов (по населенным пунктам)
ХАРАКТЕРИСТИКИ СТВОРОВ \\ № СТВОРА | 1- створ пгт. Павловка | 2 – створ пгт. Кр. Ключ | |||||
| Удаление i-го створа от створа гидроузла | Lci | км | 5 | 8 | |||
| БЫТОВОЙ ПОТОК: | |||||||
| Отметка уреза воды | Zбi | м | 105,5 | 100,3 | |||
| Глубина | Hбi | м | 1,5 | 3,0 | |||
| Ширина | Bбi | м | 60 | 80 | |||
| Скорость течения | Vбi | м/с | 2,0 | 4,0 | |||
ЛЕВЫЙ БЕРЕГ | | | | ||||
| Высота бровки берега | Hm | м | 0 | 0 | |||
| Ширина поймы реки | Bп | м | 0 | 0 | |||
| Отм. 1-й горизонтали местности | z1 | м | 105,55 | 100,4 | |||
| Расстояние от оси реки до 1-й гм | B1 | м | 220 | 265 | |||
| Отм. 2-й горизонтали местности | z2 | м | 106,0 | 101,0 | |||
| Расстояние от оси реки до 2-й гм | B2 | м | 223 | 268 | |||
| Отм. 3-й горизонтали местности | z3 | м | 106,5 | 0 | |||
| Расстояние от оси реки до 3-й гм | B3 | м | 230 | 0 | |||
ПРАВЫЙ БЕРЕГ | | | | ||||
| Высота бровки берега | Hm | м | 0 | 0 | |||
| Ширина поймы реки | Bп | м | 0 | 0 | |||
| Отм. 1-й горизонтали местности | z1 | м | 106,0 | 101,0 | |||
| Расстояние от оси реки до 1-й гм | B1 | м | 60 | 100 | |||
| Отм. 2-й горизонтали местности | z2 | м | 106,5 | 101,5 | |||
| Расстояние от оси реки до 2-й гм | B2 | м | 75 | 102 | |||
| Отм. 3-й горизонтали местности | z3 | м | 107,0 | 0 | |||
| Расстояние от оси реки до 3-й гм | B3 | м | 80 | 0 | |||
Параметры волны прорыва и времени затопления (результаты расчета) следующие (таблица 2.3.3):
Таблица 2.3.3.
