Зная β=50, подставив данные в следующию формулу:

Получим уравнение:

Откуда следует α=0,98.

Подставив данные получаем коэффициент температурной нестабильности S для схемы с общим эмиттером равный:

Подставив данные получаем коэффициент температурной нестабильности S для схемы с общим коллектором равный:

Рассчитаем частоты fн, fв, f0 и углы сдвига фаз н, в.

Частоты fн, f0 и fв определяем из приближенных выражений:

Для схемы с общим эмиттером:

, ;

где ;

Постоянная времени перезаряда конденсатора Ср1:

Постоянная времени перезаряда конденсатора Ср2:

Постоянная времени перезаряда конденсатора Сэ1:

Постоянная времени перезаряда эквивалентной емкости коллекторного перехода:

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср1:

=(1,1+1,99)∙30=92,7

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср2:

=(0,8+1)∙30=54

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Сэ1:

=

Подставив данные рассчитаем постоянную времени перезаряда эквивалентной емкости коллекторного перехода:

=

Подставив данные получаем:

=1/(92,7-1+54-1+13,43-1)=10

Расчитаем частоты fн, f0 и fв определять из приближенных выражений:

, ;

fн1=1/2πτн1=1/2∙3,14∙10=0,016 МГц

fв1=1/2πτв1=1/2∙3,14∙0,64=0,25 МГц

МГц

Для схемы с общим коллектором:

, , ;

где ;

Постоянная времени перезаряда конденсатора Ср3

Постоянная времени перезаряда конденсатора Ср4

Постоянная времени перезаряда конденсатора нагрузки Сн2.

Сн2

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср3:

=(1,1+0,09)∙30=35,7

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср4:

=(0,05+0,2)∙30=7,5

Подставив данные рассчитаем постоянную времени перезаряда эквивалентной емкости коллекторного перехода:

=

Подставив данные получаем:

=1/(35,7-1+7,5-1)=6,2

Расчитаем частоты fн, f0 и fв определять из приближенных выражений:

Для схемы с общим коллектором:

, , ;

fн2=1/2πτн2=1/2∙3,14∙6,2=0,026 МГц

fв2=1/2πτв2=1/2∙3,14∙0,0004=398,09 МГц

МГц

Расчитаем углы сдвига фаз н, в по следующим формулам:

, .

Для схемы с общим эмиттером:

Для схемы с общим коллектором:

.

Рассчитаем и построим частотные KE(f) и фазовые (f) характеристики усилителей.

При расчете зависимостей и следует задаваться частотами f=(0,2; 0,5; 1; 2; 5) fн и f=(0,2; 0,5; 1; 2; 5) fв.

Таблица 4—Результаты расчётов для φ(f)

φн1(f)	1,37	1,1	0,75	0,36	-0,12
f от fн1	0,0032	0,008	0,016	0,032	0,08
φв1(f)	0,12	-0,36	-0,75	-1,1	-1,37
f от fв1	0,05	0,125	0,25	0,5	1,25
φн2(f)	1,25	0,87	0,47	0,1	-0,38
f от fн2	0,0052	0,013	0,026	0,052	0,13
φв2(f)	0,12	-0,35	-0,75	-1,1	-1,37
f от fв2	79,618	199,045	398,09	796,18	1990,45

Таблица 4—Результаты расчётов для КЕ(f)

КЕ1(f)	0,44	1,01	1,64	2,1	2,22
f от fн1	0,0032	0,008	0,016	0,032	0,08
КЕ1(f)	2,22	2,1	1,64	1,02	0,44
f от fв1	0,05	0,125	0,25	0,5	1,25
КЕ2(f)	0,02	0,04	0,05	0,06	0,06
f от fн2	0,012	0,027	0,042	0,054	0,059
КЕ2(f)	0,059	0,054	0,042	0,027	0,012
f от fв2	79,618	199,045	398,09	796,18	1990,45

Построим частотные KE(f) и фазовые (f) характеристики усилителей.

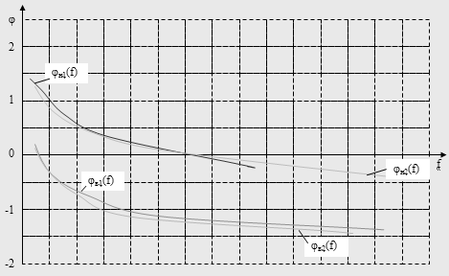

Рисунок 11—Фазовые (f) характеристики усилителей (масштаб для f: φн1(f)=100:1, φв1(f)=10:1, φн2(f)=100:1, φв2(f)=1:200)

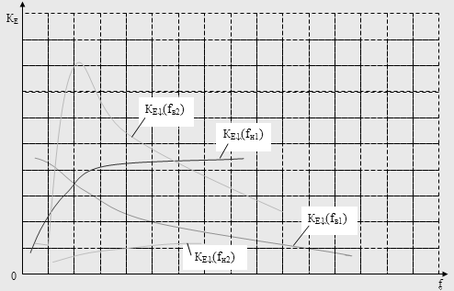

Рисунок 12—Частотные KE(f) характеристики усилителей (масштаб для: KE (f н1)=2:1, KE(f в1)=2:1, KE(f н2)=200:1, KE(f в2)= 200:1, f н1=100:1, f в1=10:1, fн2=100:1, f в2= 1:200)

Рассчитаем коэффициенты частотных искажений Мн и Мв.

Коэффициенты частотных искажений определяем из выражений:

Для схемы с общим эмиттером:

,

где ;

;

, ;

, ωв1=2πfв1.

Согласно формулам производим расчёты:

ωв1=2πfв1=2∙3,14∙0,25=1,57;

ωн1=2πfн1=2∙3,14∙0,0016=0,01;

Для схемы с общим коллектором:

,

где ;

, ;

, .

Согласно формулам производим расчёты:

ωв2=2πfв2=2∙3,14∙398,09=2505;

ωн2=2πfн2=2∙3,14∙0,026=0,16;

Литература

Жаворонков М.А. Электротехника и электроника. – М.: Академия, 2005.

Новиков Ю.Н. Электротехника и электроника. – СПб.: Питер, 2005.

Касаткин А.С. Курс электротехники. – М.: Высшая школа, 2005.

Миловзоров О.В. Электроника. – М.: Высшая школа, 2005.

Бройдо В.Л. Вычислительные системы, сети телекоммуникации. - СПб.: Питер, 2005.

Хамахер К. Организация ЭВМ. – СПб.: Питер, 2003.

Безладнов Н.Л. Усилительные устройства.—Л.: СЗПИ,1971.

Войшвилло Г.В. Усилительные устройства.—М.: Радио и связь,1983.

Павлов В.М., Ногин В.Н. Схемотехника аналоговых электронных устройств.—М.: Радио и связь, 1997.
